Lauko dėžės tipo pastotės sprendimas Meksikos fotoelektrinei

Nuotraukos aprašymas svetainėje:

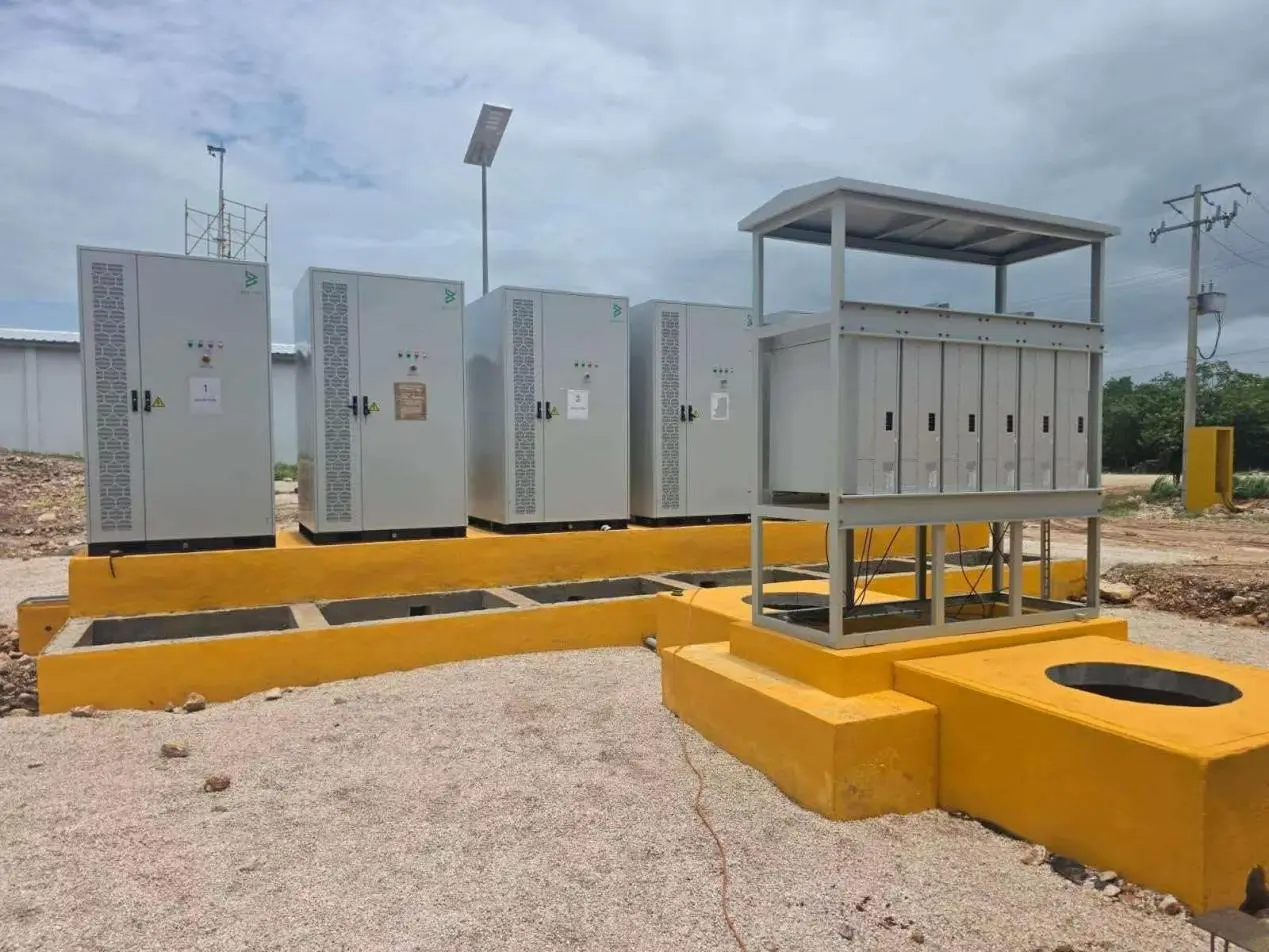

1 pav. Integruota keitiklio valdymo spintos ir žemos įtampos kombinatoriaus spintos konfigūracija

Kairėje skydelio pusėje yra keturios nepriklausomos lauko fotovoltinio keitiklio valdymo spintos; dešinėje pusėje sumontuotas derantis atviro tipo žemos įtampos kombainerio skirstomasis karkasas su lietaus nepraleidžiančiu stogeliu. Visa įranga sumontuota ant paaukštintų geltono betono pagrindų, kuriuose yra įmontuotos kabelių tranšėjos, užtikrinančios kabelių įėjimą ir išėjimą apačioje, taip užkertant kelią erozijai nuo žemės paviršiaus lietaus vandens ir drėgmės.

Inverterio valdymo spinta: IP54 įvertinimo lauko apsaugos korpusas su didelio ploto šoninėmis konvekcinėmis aušinimo žaliuzėmis ir dulkių filtrais su integruotais valdymo mygtukais, būsenos indikatoriais ir gedimų aliarmais priekiniame skydelyje. Kiekvienas blokas veikia savarankiškai tam skirtoje zonoje, todėl galima prižiūrėti atskirus įrenginius nepažeidžiant visos elektros energijos gamybos sistemos.

Žemos įtampos paskirstymo rėmas: turi atvirą, lietaus nepraleidžiantį stogą su natūraliu šilumos išsklaidymu, skirtu tropinėms aukštos temperatūros aplinkoms, su šešiais vidiniais išvesties prievadais, kad būtų galima kaupti energiją iš kelių keitiklių ir supaprastinti laidus vietoje. Įrenginyje yra saulės energija varomi stebėjimo ir apšvietimo stulpai, veikiantys be išorinio maitinimo tinklo, atitinkantys naktinio eksploatavimo, priežiūros ir saugumo stebėjimo reikalavimus.

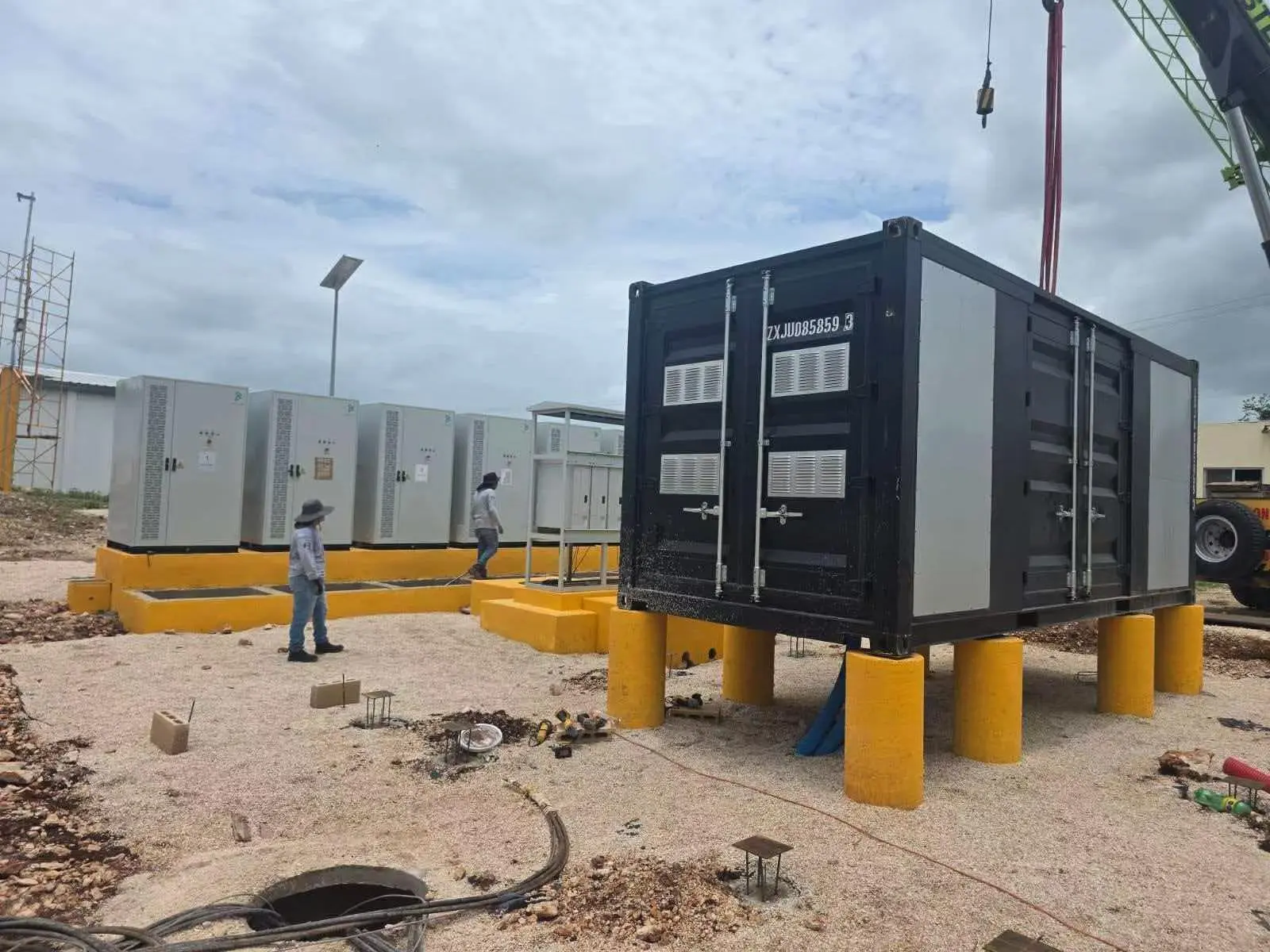

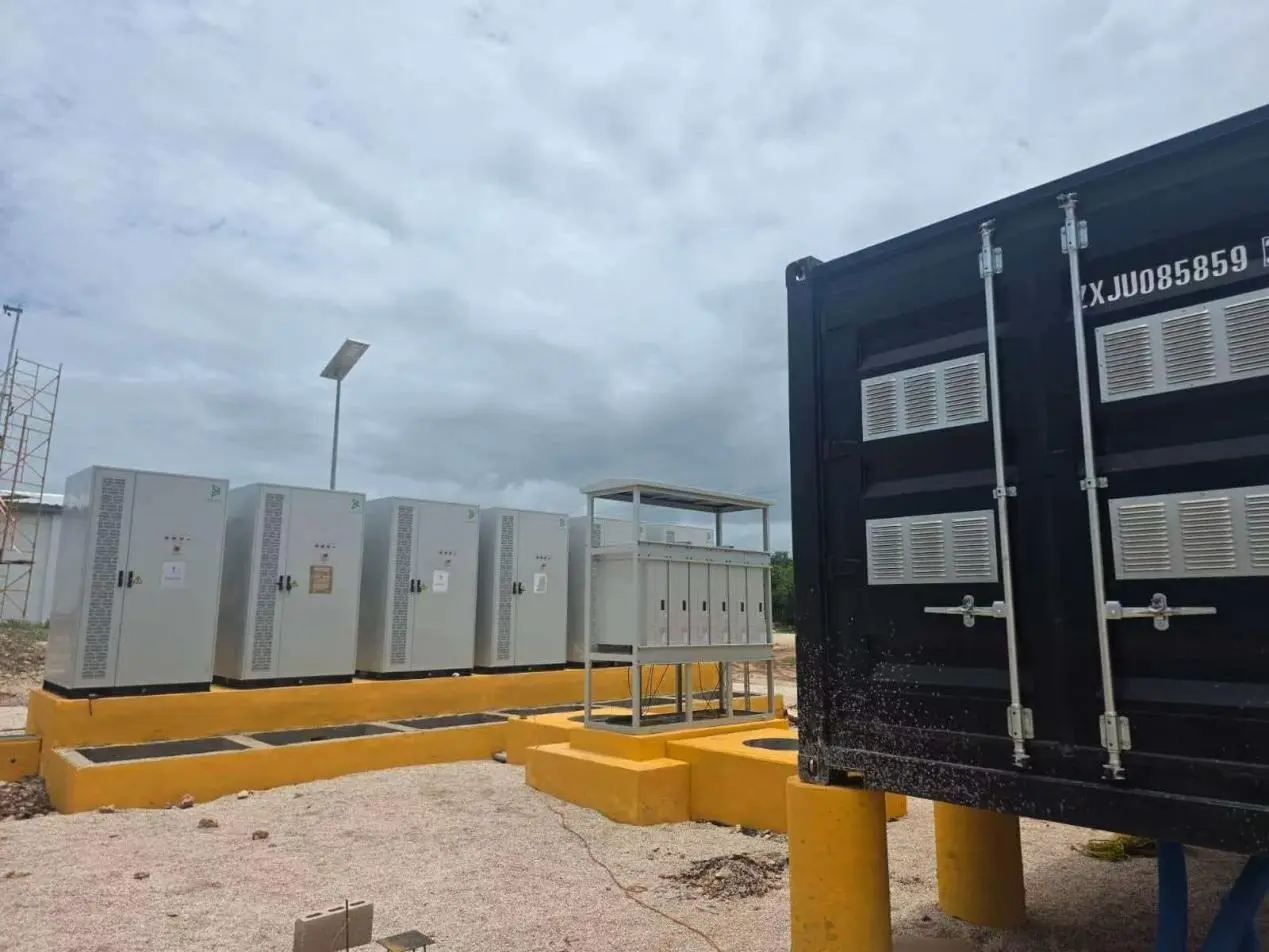

2 ir 3 paveikslai: konteinerinė pastotė atvyksta į vietą; panoraminis visos energijos paskirstymo zonos vaizdas

Į aikštelę atgabenta integruota juodos spalvos konteinerinė pastotė, sudaranti visą fotovoltinės energijos paskirstymo sistemą kartu su galinėje inverterio spinta ir kombainine spinta. Abiejose konteinerio pusėse yra įrengtos lietui atsparios vėdinimo žaliuzės ir įmontuotos dulkėms ir vandeniui atsparios konstrukcijos, kurios pagerina šilumos išsklaijimą esant aukštai temperatūrai. Talpykla padengta lauko oro sąlygoms atsparia danga, kuri apsaugo nuo ultravioletinės spinduliuotės ir druskos purslų korozijos, todėl tinka ilgalaikiam eksploatavimui atvirame ore Meksikoje.

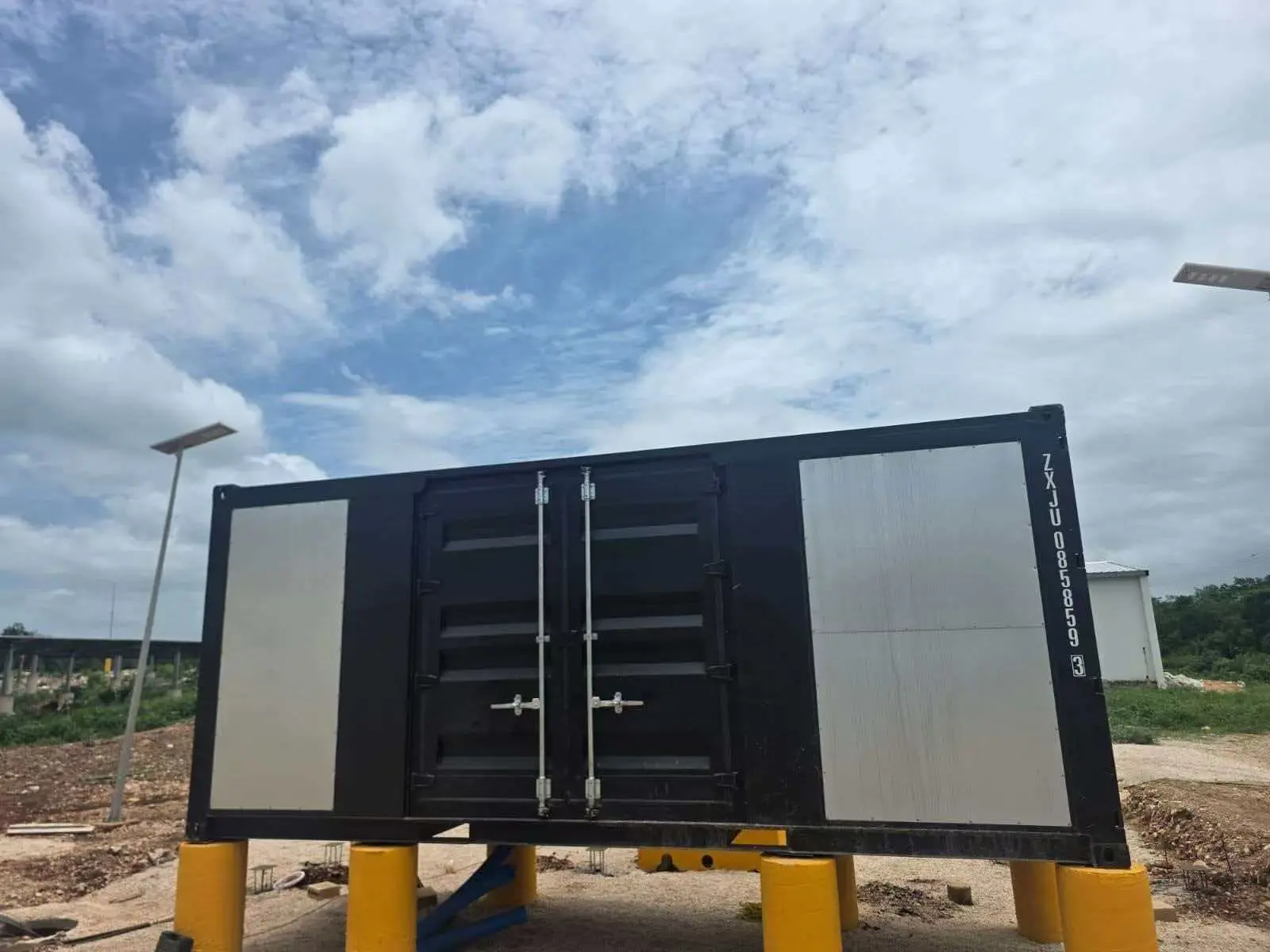

4 pav. Talpyklos dėžutė paversta gaminio išvaizda

Standartizuotas konteinerio įrenginio dizainas su dviejų durų prieigos kanalais ir šoninėmis priežiūros plokštėmis, kad būtų lengviau aptarnauti vidinę įrangą; suskirstyta vėdinimo konstrukcija užtikrina optimalų šilumos išsklaijimą, kartu užtikrindama vandeniui ir dulkėms atsparią apsaugą, todėl ji tinka centralizuotai didinti ir prijungti prie tinklo megavatų masto fotovoltinėse elektrinėse.

Projekto pranašumai rinkoje

1. Surenkamas integruotas pristatymas: visa įranga iš anksto surenkama ir išbandoma gamykloje, todėl žymiai sutrumpėja statybų užsienyje laikas ir paleidimo eksploatuoti laikas, sutrumpėja bendras projekto pristatymo ciklas ir sumažėja bendros generalinio rangovo darbo sąnaudos.

2. Visa pramoninė grandinė pasižymi visapusiškomis tiekimo galimybėmis: transformatoriai, skirstomųjų įrenginių spintos, srovės transformatoriai, apsauginės relės ir keitiklių spintos gaminamos įmonės viduje pagal vieningus techninius standartus, užtikrinančios patogų atsarginių dalių įsigijimą ir įrangos priežiūrą.

3. Pritaikytas tropiniam klimatui, šis sprendimas specialiai optimizuoja šilumos valdymą, atsparumą drėgmei ir atsparias korozijai konstrukcijas, pritaikytas Lotynų Amerikos karštoms ir lietingoms sąlygoms, efektyviai sprendžiant įprastas eksploatacines problemas, tokias kaip įrangos išjungimas dėl aukštos temperatūros ir rūdijimas lauko elektrinėse.

4. Atitinka vietines tinklo specifikacijas, jo bendri parametrai atitinka Meksikos elektros standartus, todėl vietinės energijos įmonės gali tiesiogiai prisijungti prie tinklo, todėl jis tinkamas replikuoti ir naudoti fotovoltinės energijos kaupimo projektuose Meksikoje, Centrinėje Amerikoje ir Karibų jūros regione.

Projekto santrauka

Šiame Meksikos integruotame fotovoltinės ir energijos kaupimo surenkamosios pastotės projekte naudojamas modulinis, visapusiškas energijos paskirstymo sprendimas, specialiai optimizuotas regiono atogrąžų, karšto ir lietingo klimato sąlygomis, pasižymintis specializuotu atsparumo drėgmei, šilumos išsklaidymo ir apsaugos nuo korozijos patobulinimais. Naudojant statybos metodą, derinant gamyklinį surenkamąjį gamybą su greitu montavimu vietoje, pasiekiama visos grandinės fotovoltinės inversijos, srovės surinkimo ir paskirstymo bei įtampos padidinimo integravimas į tinklą. Sprendimas demonstruoja aukštą standartizaciją ir yra etaloninis atogrąžų atsinaujinančios energijos jėgainių pavyzdys Lotynų Amerikoje, tinkamas reklamuoti užjūrio PV ir energijos kaupimo iki galo klientams.
