Kai miestų planuotojai susiduria su žemės trūkumu ir sparčiai didėjančiomis nekilnojamojo turto išlaidomis gyvenamosiose bendruomenėse, jie klausia: kuri pastotės konfigūracija užtikrina mažiausią plotą, nepakenkiant lauko paskirstymo tinklų patikimumui? „Lugao Power Co., Ltd.“ į tai atsako mūsų Amerikietiško tipo pastočių sprendimai, sukurti su išskirtiniu trijų skyrių dizainu – transformatoriumi, aukštos įtampos ir žemos įtampos sekcijomis – su visiškai sandariu alyvoje panardintu transformatoriaus bloku, kuris užima maždaug nuo trečdalio iki penktadalio didžiausio miesto erdvės, todėl europietiško tipo paskirstymo tūrio sprendimas yra lygiavertis.
Vertindamos kvalifikuotus dėžės tipo transformatorių pastočių tiekėjus, inžinierių pirkimų komandos dažnai klausia: ar savo paskirstymo tinklui turėtume nurodyti Amerikos ar Europos projektavimo standartus? Atsakymas priklauso nuo galimos svetainės srities, regioninio tinklo nuostatų ir diegimo aplinkos.
Amerikietiško tipo pastotės pasižymi išskirtiniu trijų skyrių dizainu – transformatoriumi, aukštos įtampos ir žemos įtampos sekcijomis – transformatoriaus skyriuje paprastai naudojamas visiškai sandarus, alyvoje panardintas įrenginys. Šis dizainas pabrėžia kompaktišką plotą ir siūlo maždaug nuo trečdalio iki penktadalio lygiavertės talpos europietiško tipo agregatų. Dėl sumažinto tūrio jis ypač tinkamas lauko instaliacijai gyvenamosiose bendruomenėse, miesto skirstomuosiuose tinkluose ir ribotos erdvės kiemuose, kur žemės sąnaudos yra pernelyg didelės.
Skirtingai nuo patalpoje pagrįsto europietiško dizaino, kuris teikia pirmenybę paslaugų prieigai, amerikietiško tipo konfigūracija yra optimizuota pagal tankį. Dėl sandarios rezervuaro konstrukcijos nereikia didelių priežiūros koridorių, todėl juos galima montuoti uždarose erdvėse, pvz., pakelėse, nedideliuose komunalinių paslaugų sklypuose arba gyvenamosiose patalpose. Šis erdvės efektyvumas tiesiogiai reiškia, kad kūrėjai ir komunalinės paslaugos žymiai sutaupo žemės įsigijimo išlaidas.
Kaip „Lugao“ užtikrina dielektrinį vientisumą kompaktiškame korpuse?
Amerikietiško tipo pastotės turi atlaikyti žaibo viršįtampius, perjungimo viršįtampius ir nuolatinį apkrovos sukeltą šiluminį įtampą žymiai sumažintame tūryje.LugaoAmerikietiško tipo pastotės yra sukonstruotos naudojant didelio dielektriko pagrindus, patvirtintus griežtu bandymu: maitinimo dažnis atlaiko 42 kV vieną minutę ir žaibo impulsų atsparumas 75 kV aukštos įtampos pusėje. Šie slenksčiai atitinka arba viršija Amerikos (ANSI/IEEE) ir tarptautinius standartus, apsaugančius vidines transformatorių apvijas ir skirstomųjų įrenginių komponentus nuo tinklo trikdžių.
Kompaktiška konstrukcija reikalauja aukščiausios kokybės šilumos valdymo. Mūsų visos apkrovos temperatūros kilimas – apie 45,1 K aukštos įtampos apvijose ir 52,9 K žemos įtampos apvijose – nuolat neviršija IEEE nustatytų ribų. Korpuso konstrukcija apima optimizuotus vėdinimo kelius ir šilumą išsklaidžiusius paviršius, kurie aktyviai nukreipia šilumą nuo svarbiausių komponentų, užkertant kelią vietiniams karštiems taškams, kurie blogina popieriaus izoliaciją ir pagreitina alyvos senėjimą uždaroje talpykloje.
Kokios struktūrinės ir aplinkos apsaugos yra integruotos?
Atsparus oro sąlygoms, dulkėms ir atsitiktiniams poveikiams kompaktiškas pastotės korpusas yra pirmoji apsauga nuo aplinkos blogėjimo. „Lugao“ amerikietiško tipo pastotės atitinka IP44 apsaugos laipsnius, užtikrindamos veiksmingą atsparumą kietųjų dalelių patekimui ir vandens purslams, todėl jos idealiai tinka įrenginiams atvirame kieme, veikiamiems elementų. Pagamintas iš korozijai atsparaus plieno su antikoroziniu paviršiaus apdorojimu, korpusas atlaiko ekstremalias aplinkos temperatūras, didelę drėgmę ir korozinę pakrantės atmosferą, o tai užtikrina konstrukcijos vientisumą ilgus dešimtmečius.
Visiškai sandarus transformatoriaus skyrius suteikia papildomą aplinkos apsaugos sluoksnį. Skirtingai nuo įprastų alyva pripildytų įrenginių, kuriems reikalingos konservatoriaus bakai ir silikagelio alsuokliai, „Lugao“ amerikietiško tipo agregatai pasižymi visiškai sandaria konstrukcija, neleidžiančia patekti į drėgmę ir alyvos oksidaciją, todėl nereikia priežiūros, susijusios su alsuoklio keitimu ir alyvos papildymu.
Kaip „Lugao“ patvirtina trumpojo jungimo atsparumą kompaktiškoms konstrukcijoms?
Paskirstymo tinkluose neišvengiamai atsiranda gedimų srovės. Pastotės gebėjimas išgyventi šiuos įvykius be vidinės deformacijos ar šynų pažeidimo yra nediskutuotinas. „Lugao American Type“ pastočių atsparumas trumpajam jungimui yra išbandytas (pavyzdžiui, aukštosios įtampos pusėje yra 20 kA RMS). Kompaktiška, standi bako konstrukcija iš tikrųjų padidina mechaninį stiprumą, sumažindama vidinius tarpatramius, kurie gali nukrypti veikiant elektromagnetinėms jėgoms, taip užtikrinant projektų inžinierius, kad mūsų pastotės išlaiko sistemos stabilumą sudėtingiausiomis gedimų sąlygomis.
Kokias talpos, įtampos ir konfigūracijos parinktis gali tiekti „Lugao“?

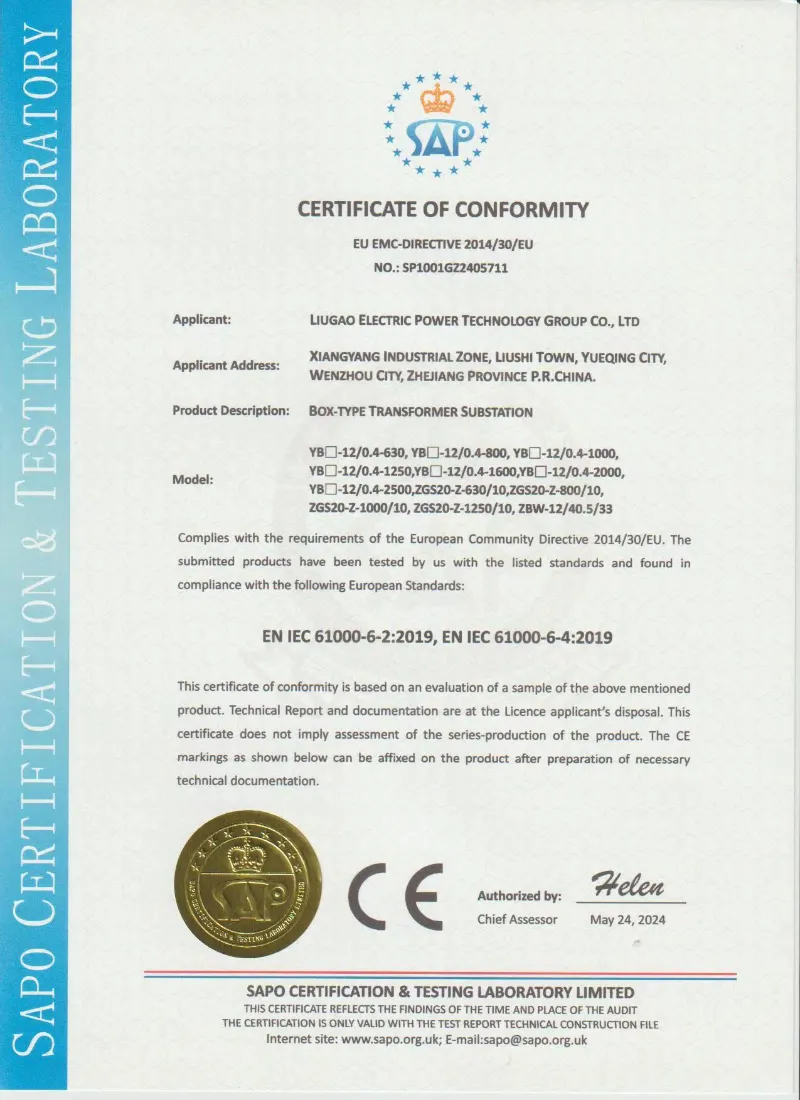

„Lugao“ ISO9001 ir SGS sertifikuotas gamybos cechas, aprūpintas profesionaliomis surinkimo linijomis ir viso galingumo bandymų blokais, gamina amerikietiško tipo pastotes griežtai laikantis ANSI, IEEE, GB, CE ir CCC tarptautinių standartų, palaiko tiesioginį „plug and play“ diegimą be brangių svetainės pakeitimų.
Įtampos klasės ir talpos diapazonai
30kV / 35kV amerikietiško tipo pastotė:Sukurta komunalinių paslaugų paskirstymo pastotėms, vėjo jėgainių kolektorių sistemoms ir sunkiosios pramonės zonoms, kuriose reikalinga vidutinės įtampos transformacija su tvirtu trumpojo jungimo atsparumu ir žemu dalinio iškrovimo lygiu. Turi kompaktišką trijų skyrių išdėstymą, optimizuotą montuoti lauke. 24kV (20kV) Smart/Compact Box pastotė： Įrengti išmanieji moduliai tiek aukštosios įtampos, tiek žemosios srovės pusėse, leidžiantys nuotoliniu būdu valdyti, aptikti, signalizuoti ir reguliuoti valstybės tinklo automatizavimo programas. Tinka miesto aukštybiniams pastatams, gyvenamiesiems namams, savivaldybės infrastruktūrai. 11kV / 10kV paskirstymo pastotė:Idealiai tinka komerciniams kompleksams, gyvenamosioms bendruomenėms ir kaimo elektrifikavimo projektams. Turi gofruoto rezervuaro dizainą arba sauso tipo transformatorius, todėl nereikalaujama konservatoriaus priežiūros ir užtikrinamas patikimas veikimas atšiaurioje lauko aplinkoje.
Transformatorių ir skirstomųjų įrenginių parinktys
„Lugao“ siūlo lanksčias vidines konfigūracijas, atitinkančias konkrečius projekto reikalavimus:
· Transformatoriaus tipas:Visiškai sandarus, panardintas į aliejų(S9, S11, S13, SH15) arba sauso tipo (SCB10, SCB11, SCBH15) parinktys, atsižvelgiant į priešgaisrinės saugos ir aplinkosaugos nuostatas. Dėl sandarios bako konstrukcijos nereikia prižiūrėti alyvos konservatoriaus ir alsuoklio.
· Aukštos įtampos skirstomieji įrenginiai:XGN15, HXGN17 arba KYN28A spintos su apkrovos jungiklio arba vakuuminio grandinės pertraukiklio konfigūracijomis, palaikančiomis žiedinio tinklo, terminalo arba dvigubo maitinimo režimus.
· Žemos įtampos paskirstymas:GGD, GCS arba MNS skirstomieji įrenginiai su įeinančiomis, išeinančiomis ir reaktyviosiomis kompensavimo funkcijomis, laikantys skydinio tipo arba spintose montuojamas konstrukcijas.
Kaip išsirinkti idealią amerikietiško tipo pastotę erdvės ribotoms miesto vietoms?
Tradicinėse pastotėse, kuriose yra didelis plotas, galima įrengti įprastinius pastato tipo įrenginius. Tačiau miesto gyvenamosioms bendruomenėms, perpildytiems komerciniams rajonams ir pakelėse įrengtoms instalijoms reikia erdvėje optimizuotų sprendimų. Amerikietiško tipo pastotės dėl savo kompaktiško tūrio (nuo trečdalio iki penktadalio europietiško tipo ekvivalentų) yra ypač tinkamos tokioms reikmėms, kur žemės sąnaudos yra pernelyg didelės. „Lugao“ siūlo pritaikytą ploto optimizavimą, sumažindama bendrus žemės ploto reikalavimus, naudodama didelio tankio skirstomuosius įrenginius ir integruotus transformatorius. Sumažintas plotas leidžia įrengti mažuose komunalinių paslaugų sklypuose, gyvenamuosiuose rajonuose arba šalia kelių, netrikdant esamos infrastruktūros.

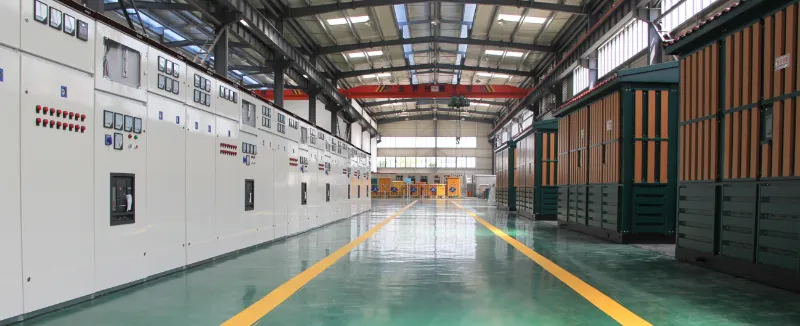

Stebėkite mūsų gamybos linijąVaizdo įrašas
Patirkite Lugao Amerikietiško tipo pastočių gamybos meistriškumą:

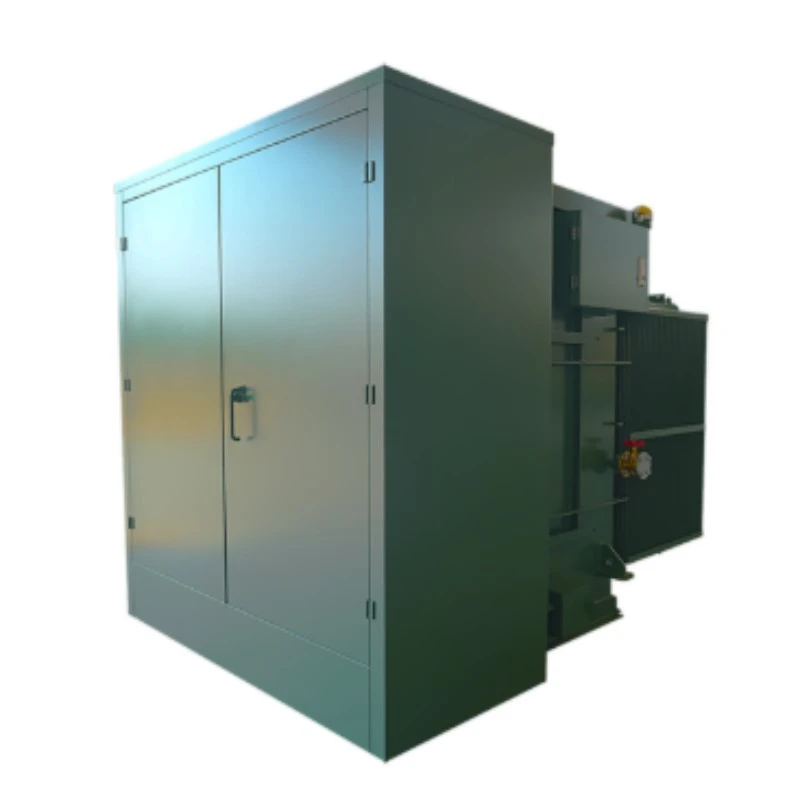

Lugao Power Co., Ltd. kviečia investuoti į tinklo patikimumo ateitį. Mūsų transformatorinė alyvos izoliacija dėžės tipo kompaktiška amerikietiško tipo pastotė sujungia kilpinį tinklo bloką ir alyvos transformatorių į oro sąlygoms atsparų korpusą. Įsigykite šią pastotę, kad 40 % sumažintumėte įrengimo sąnaudas, geresnį šilumos išsklaidymą ir 25 metų eksploatavimo trukmę, taip užtikrindami maksimalią IG paskirstymo projektams.

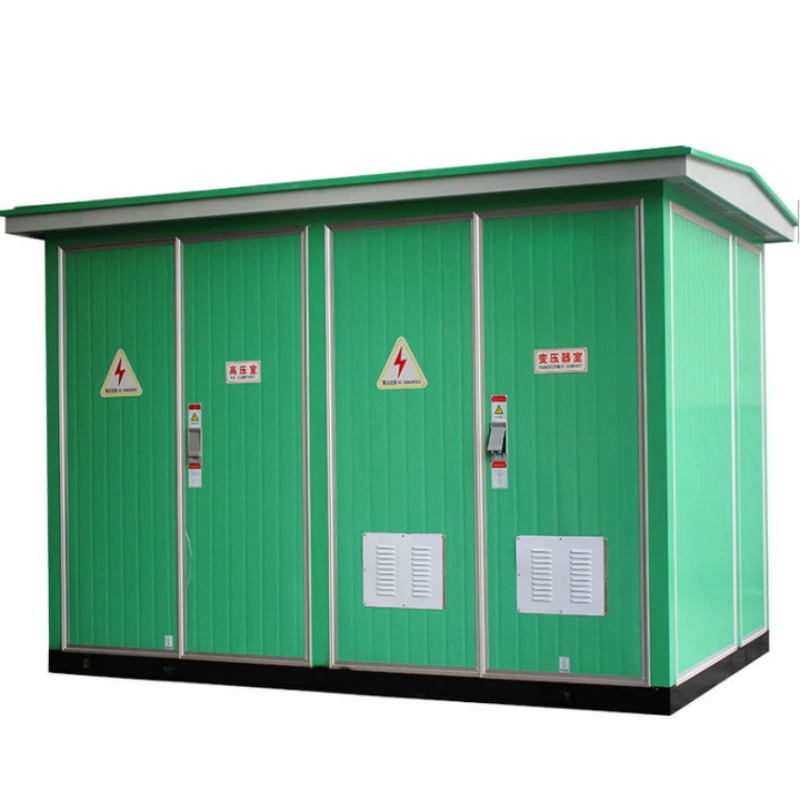

„Lugao Power Co., Ltd.“ kviečia jus ištirti YB-24 intelektualią surenkamą lauko dėžės tipo pastotę --- kompaktišką, visiškai integruotą energijos paskirstymo sprendimą, sukurtą šiuolaikinėms lauko reikmėms. Su intelektualiu stebėjimu, saugumu be alyvos, įdiegimu „plug and play“ ir 30 metų konstrukcijos eksploatavimo laikotarpiu. Atnaujinkite savo tinklą naudodami išmaniąją, vietą taupančią ir ekonomišką Lugao pastotę šiandien.
„Lugao“ yra profesionalus Amerikos tipo pastotė gamintojas ir tiekėjas Kinijoje. Naudodama pritaikytus techninius sprendimus, OEM / ODM palaikymą, gamyklinius bandymus ir inžinerinę pagalbą, „Lugao Power“ padeda klientams sukurti patikimas ir efektyvias energijos paskirstymo sistemas projektams visame pasaulyje.
