Kai apsauginės relės nepašalina gedimo per kritinį 0,1 sekundės langą, atsirandantis lanko blyksnis gali išgarinti šynas ir sukelti katastrofiškus pastotės užtemimus. „Lugao Power Co., Ltd.“, veikdama kaip specializuota Kinijoje įsikūrusi skirstomųjų įrenginių gamintoja, pašalina šias paskirstymo spragas naudodama IEC sertifikuotas, griežtai išbandytas metalo uždarų skirstomųjų įrenginių sistemas. Nuo 2016 m. mūsų ISO9001 ir SGS sertifikuota įmonė tiekia oro ir dujų izoliuotus skirstomuosius įrenginius, kurie komunalinėms paslaugoms, EPC rangovams ir pramonės objektams aprūpina patikimus „plug-and-play“ apsaugos ir valdymo sprendimus, kurie sumažina paleidimo vietoje laiką iki 50 %.
Vertindamos kvalifikuotus skirstomųjų įrenginių tiekėjus, inžinierių pirkimo komandos dažnai klausia: ar savo pastotėje turėtume nurodyti AIS ar GIS technologiją? Atsakymas priklauso nuo turimo sklypo ploto, aplinkos sąlygų ir ilgalaikės priežiūros strategijos.
Oro izoliuotas skirstomasis įrenginys (AIS) turi tradicinę, skaidrią struktūrą su matomais atjungimo taškais ir pasiekiamomis šynomis. Ši konstrukcija teikia pirmenybę paprastam patikrinimui, nesudėtingai priežiūrai ir ekonomiškumui. „Lugao“ AIS sprendimai, tokie kaip 13,8 kV metalu uždengti skirstomieji įrenginiai, yra sukurti su tvirtu plieniniu rėmu, itin stipriomis izoliacinėmis medžiagomis ir varinėmis šynomis, užtikrinančiomis patikimą veikimą standartinėse pastočių aplinkose, kur erdvė nėra labai ribota.
Priešingai, dujomis izoliuotame skirstomajame įrenginyje (GIS) yra kompaktiškas, visiškai sandarus korpusas, užpildytas SF6 dujomis. Šis dizainas idealiai tinka miesto požeminėms pastotėms, aukštybiniams pastatams ir pramoninėms zonoms su ribotu nekilnojamuoju turtu.
|
Dizaino tipas
|
Izoliacinės terpės
|
Pėdsakas
|
Tipiškas taikymas
|
|
Oro izoliacija (AIS)
|
Oras / vakuumas
|
Didesnis pėdsakas
|
Komunalinių paslaugų pastotės, pramonės įmonės, komerciniai projektai, kuriuose yra daug erdvės
|
|
Izoliuotas dujomis (GIS)
|
SF6 dujos
|
Kompaktiškas (iki 70 % mažesnis)
|
Miesto pastotės, patalpų instaliacijos, atšiauri aplinka, erdvės ribotos vietos
|
Abiejų konstrukcijų pagrindiniai privalumai – išankstinis gamyklinis bandymas, modulinė konstrukcija ir greitas diegimas, tačiau galiausiai pasirinkimas atitinka jūsų vietinius tinklo standartus, turimą vietos plotą ir priežiūros prieigos reikalavimus. „Lugao“ siūlo abi konfigūracijas su pilnai pritaikyti, užtikrinant sklandžią integraciją, nepaisant regioninių projekto specifikacijų.
Kaip Lugao patvirtina dielektrinį vientisumą ir trumpojo jungimo atsparumą?
Skirstomieji įrenginiai turi atlaikyti žaibo viršįtampius, perjungimo viršįtampius ir didžiules elektromagnetines jėgas, susidarančias tinklo gedimų metu. „Lugao“ skirstomųjų įrenginių sistemos yra sukonstruotos naudojant didelio dielektriko pagrindus, patvirtintus atlikus griežtus bandymus: maitinimo dažnis atlaiko 42 kV vieną minutę ir žaibo impulsų atsparumas esant 75 kV aukštos įtampos pusėje, atitinkantis arba viršijantis IEC 62271-1 standartus.
Atsparumas trumpajam jungimui yra nediskutuotinas. Mūsų skirstomieji įrenginiai yra išbandyti dėl atsparumo trumpiesiems jungimams, pavyzdžiui, nuo 20 kA iki 40 kA RMS aukštos įtampos pusėje. Patikrinimai po bandymo patvirtina šynų jungties vientisumą ir nulinę konstrukcinę deformaciją, užtikrinant projekto inžinieriams sistemos stabilumą sudėtingiausiomis gedimo sąlygomis.
Kokios konstrukcijų apsaugos ir aplinkos pritaikymo priemonės yra integruotos?
Atsparus oro sąlygoms, dulkėms ir atsitiktiniam poveikiui skirstomojo įrenginio gaubtas yra pirmoji apsauga nuo aplinkos blogėjimo. „Lugao“ skirstomieji įrenginiai turi IP4X apsaugos reitingus vidaus įrenginiams ir aukštesnius įvertinimus lauko instaliacijai, užtikrindami efektyvų atsparumą kietųjų dalelių patekimui ir vandens purslams. Pagamintas iš korozijai atsparaus plieno su antikoroziniais paviršiais (≥ 2 mm storis svarbiems komponentams), korpusas atlaiko ekstremalias aplinkos temperatūras, didelę drėgmę ir korozinę pakrantės atmosferą, todėl užtikrinamas konstrukcijos vientisumas ilgus dešimtmečius.
Kokias konfigūracijas, įtampos klases ir pajėgumus gali tiekti „Lugao“?

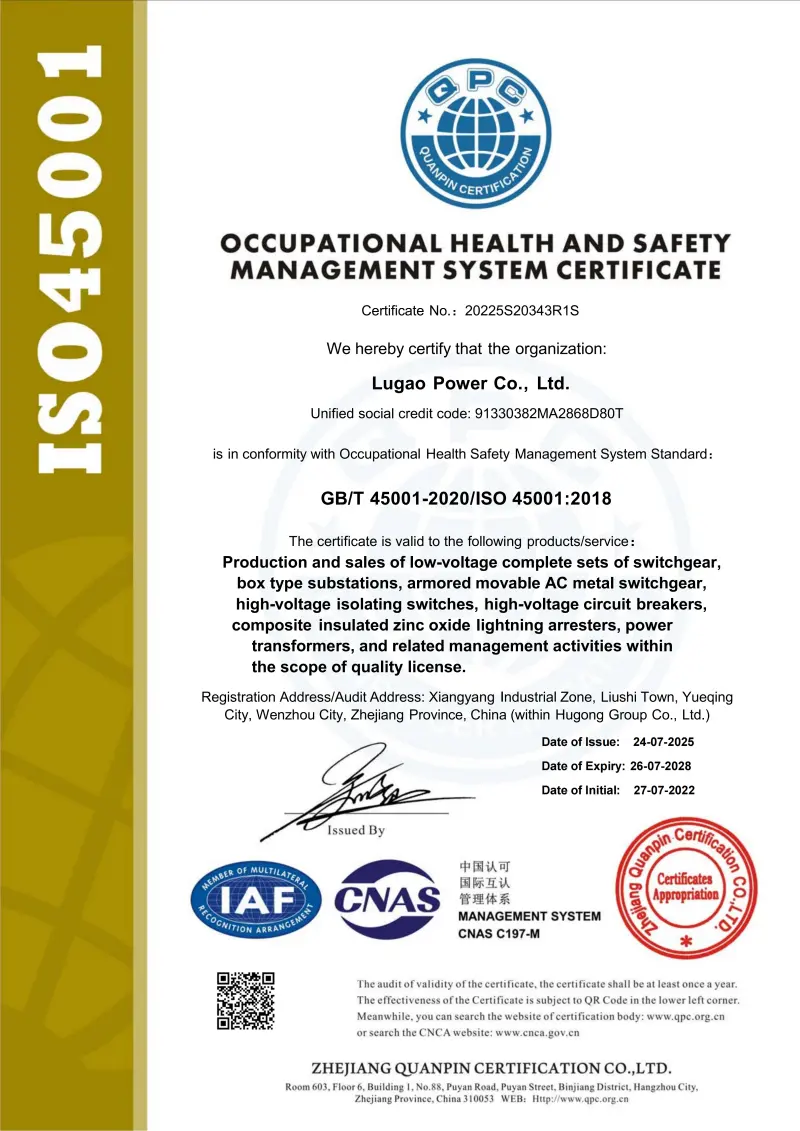

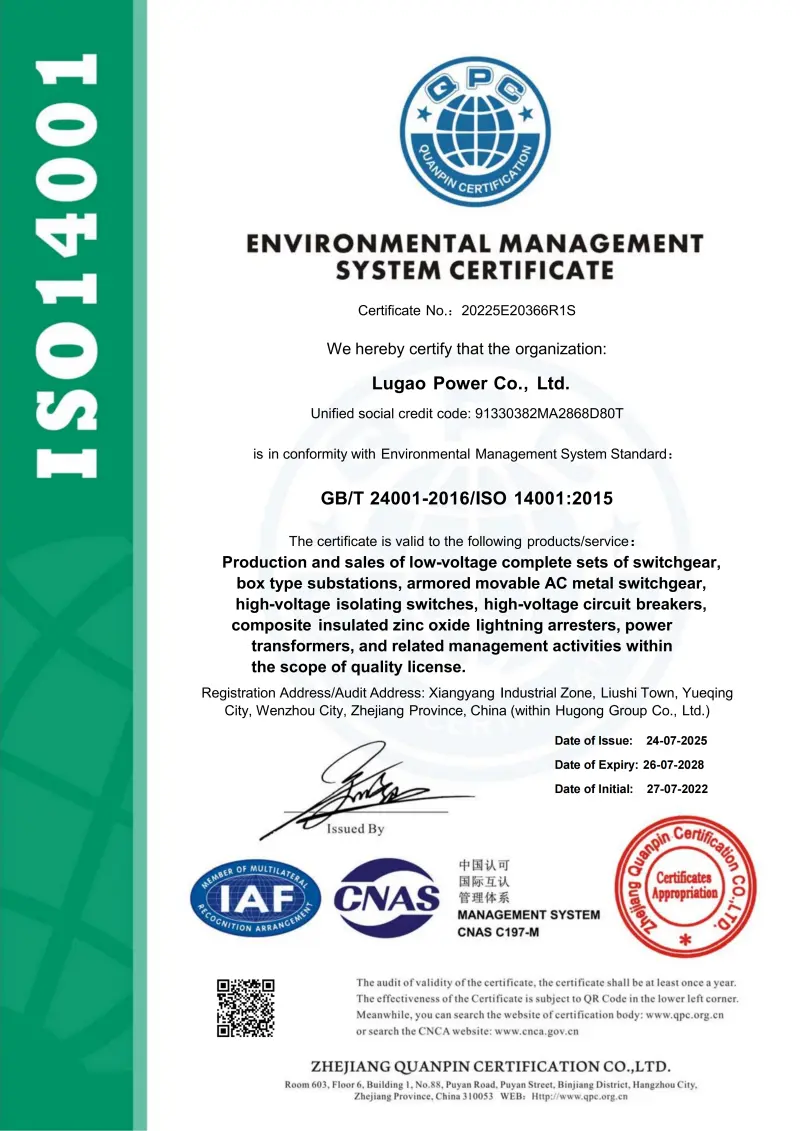

„Lugao“ ISO9001 ir SGS sertifikuotas gamybos cechas, aprūpintas profesionaliomis surinkimo linijomis ir viso galingumo bandymo blokais, gamina perjungimo sistemas griežtai laikantis IEC, GB, CE ir CCC tarptautinių standartų ir palaiko tiesioginį „plug and play“ diegimą be brangių svetainės pakeitimų.
Įtampos klasės ir talpos diapazonai:
· 33 kV / 40,5 kV MV aukšto įtampos skirstomieji įrenginiai:Sukurta komunalinėms pastotėms, vėjo jėgainių kolektorių sistemoms ir sunkiosios pramonės zonoms, kurioms reikalingas tvirtas trumpojo jungimo atsparumas ir žemas dalinio iškrovimo lygis. Galimos kaip KYN61-40.5 oro izoliacijos arba GIS konfigūracijos.
· 24kV / 13,8kV vidutinės įtampos skirstomieji įrenginiai:Įrengti išmanieji moduliai, leidžiantys nuotoliniu būdu valdyti, aptikti ir apsaugoti būsenos tinklo automatizavimo programas. Tinka miesto aukštybiniams pastatams, gyvenamosioms bendruomenėms ir savivaldybių infrastruktūrai.
· 11kV / 12kV paskirstymo skirstomieji įrenginiai:Idealiai tinka komerciniams kompleksams, gyvenamosioms bendruomenėms ir kaimo elektrifikavimo projektams. Pasižymi fiksuotomis arba ištraukiamomis konstrukcijomis su vakuuminio grandinės pertraukiklio galimybėmis.
Skirstomieji įrenginiai ir komponentų parinktys:
„Lugao“ siūlo lanksčias vidines konfigūracijas, atitinkančias konkrečius projekto reikalavimus:
· Grandinės pertraukiklio tipas:Vakuuminis grandinės pertraukiklis (VCB), skirtas vidutinės įtampos įrenginiams, pasižymintis puikiu lanko gesinimu ir ilgesniu tarnavimo laiku, palyginti su kitų tipų įrenginiais. SF6 grandinės pertraukikliai galimi aukštesnės įtampos programoms, kurioms reikalinga tvirta pertraukimo galimybė.
· Perjungimo spintelių tipai:XGN15, HXGN17 arba KYN28A spintelės su fiksuotu arba ištraukiamu dizainu, palaikančios žiedinio tinklo, terminalo arba dviejų maitinimo režimų.

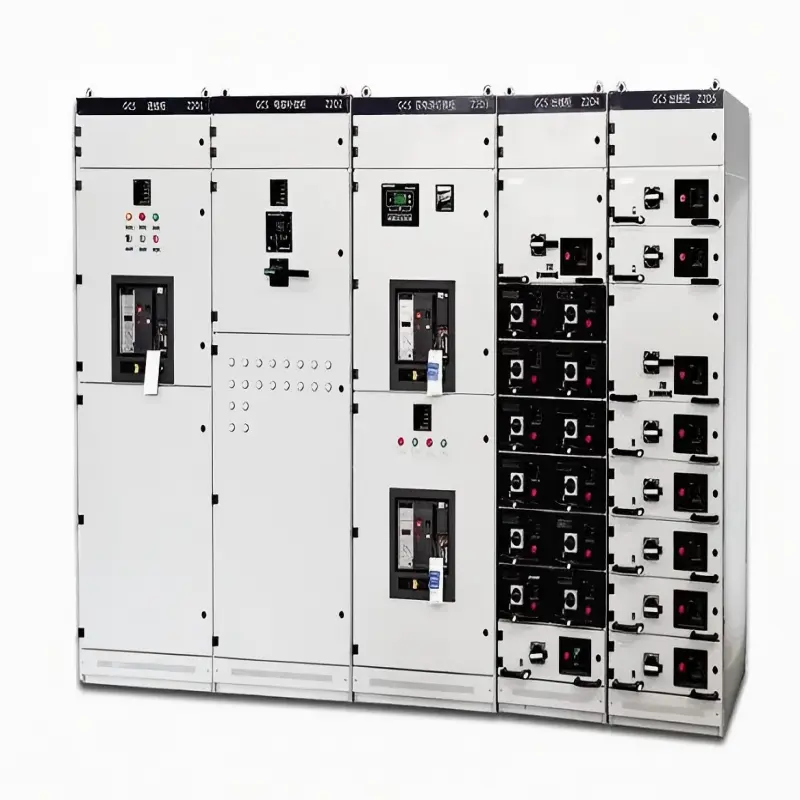

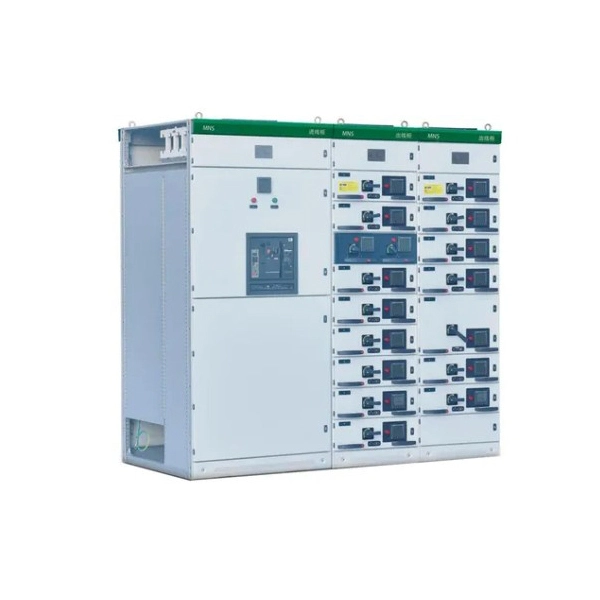

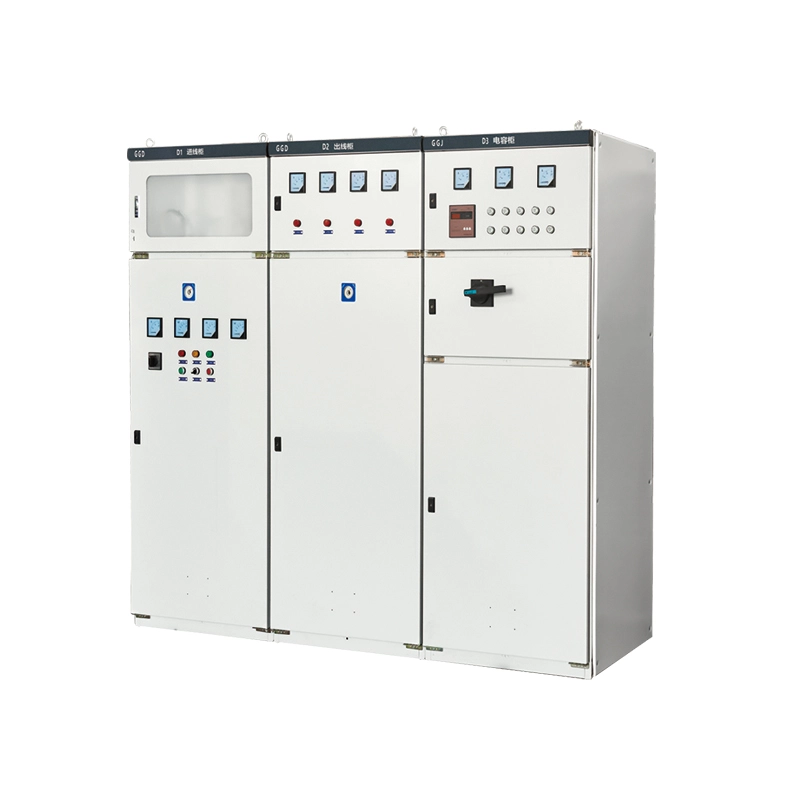

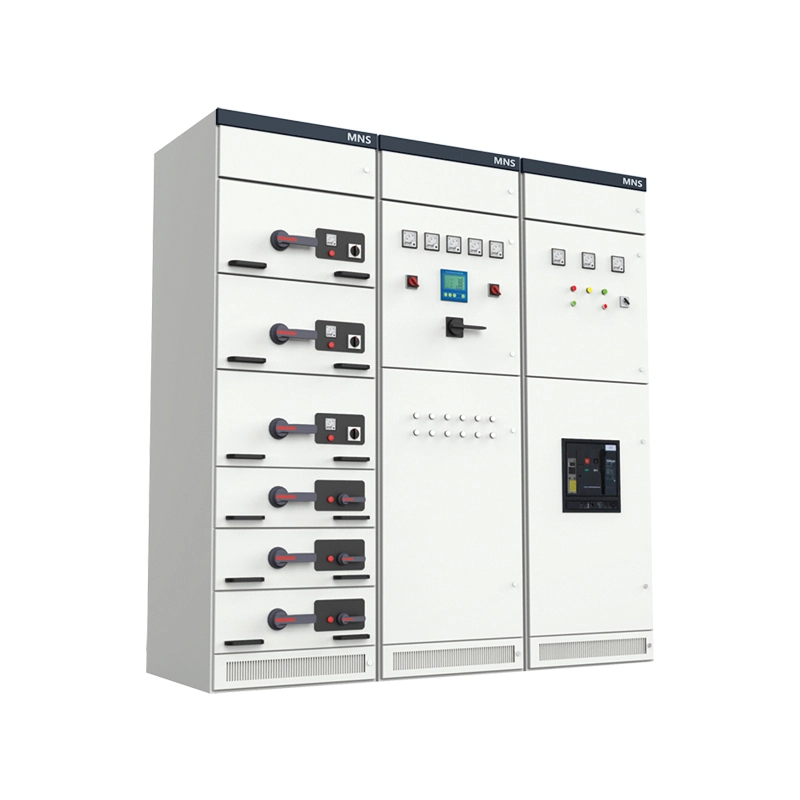

· Žemos įtampos paskirstymas:GGD, GCS arbaMNS skirstomieji įrenginiaisu įeinančiomis, išeinančiomis ir reaktyviosiomis kompensavimo funkcijomis, laikančiomis skydo tipo arba spintoje montuojamas konstrukcijas.
Kaip pasirinkti idealią perjungimo įrenginio konfigūraciją vietos ribotoms miesto vietoms?
Tradicinėse pastotėse, kuriose yra daug ploto, įprastiniai AIS įrenginiai išlieka įmanomi. Tačiau miesto požeminėms pastotėms, kompaktiškiems GIS įrenginiams ir perkrautiems komerciniams rajonams reikia erdvėje optimizuotų sprendimų. „Lugao“ siūlo pritaikytą ploto optimizavimą, sumažindamas bendrus žemės ploto reikalavimus, naudodamas didelio tankio skirstomuosius įrenginius ir integruotas konstrukcijas. GIS sprendimai dėl savo kompaktiško tūrio ypač tinka paskirstyti miestuose, kur žemės sąnaudos yra per didelės. AIS įrenginiai, nors ir didesni, siūlo puikią prieigą prie paslaugų, skirtų pramoninėms reikmėms, kur priežiūros dažnis yra didesnis.
