Kaip sauso tipo transformatorius pašalina alyvos nutekėjimo riziką?

Singapūro ligoninės rūsyje šalia pagrindinių elektros skirstomųjų įrenginių yra transformatorinė. Kambarys švarus, sausas, be kvapo. Be standartinių dūmų detektorių, nėra jokių izoliavimo užtvarų, naftos ir vandens separatorių ir gaisro gesinimo sistemų. Tai nėra reguliavimo priežiūra; Tai yra apgalvotas dizaino pasirinkimas, kurį galima padaryti naudojant sauso tipo transformatorių. Įprastame alyvos pripildytame transformatoriuje toje pačioje patalpoje reikės sandarių grindų, kad būtų išvengta nuotėkio, ugniai atsparaus gaubto, kad būtų sumažinta alyvos gaisro rizika, ir vėdinimo sistemos šilumai ir dūmams valdyti. Sauso tipo transformatorius pašalina visus šiuos reikalavimus, pašalindamas pačią alyvą. Tai ne tik patogumas; tai esminis elektros saugos projektavimo pokytis.

Klausimas, kaip aSauso tipo transformatoriusPašalina alyvos nutekėjimo riziką, iš esmės yra klausimas, kas pakeičia alyvą. Alyva užpildytame transformatoriuje alyva atlieka dvi svarbias funkcijas: izoliuoja apvijas ir jas aušina. Jei alyva nuteka, pažeidžiamos abi funkcijos, o tai gali sukelti perkaitimą, izoliacijos gedimą ir galimą katastrofišką gedimą. Sauso tipo transformatorius užtikrina tas pačias izoliacijos ir aušinimo funkcijas naudojant kietas medžiagas ir orą. Apvijos yra įdėtos į tvirtą izoliacijos sistemą, paprastai iš liejamos epoksidinės dervos arba vakuuminiu slėgiu impregnuotos (VPI) medžiagos. Vėsinimas pasiekiamas naudojant natūralią oro cirkuliaciją arba priverstinį oro aušinimą. Kadangi nėra skysčio, kuris galėtų nutekėti, alyvos nutekėjimo rizika ne tik sumažinama; jis visiškai pašalinamas. Šiame straipsnyje bus nagrinėjamos inžinerijos, medžiagų ir dizaino ypatybės, dėl kurių „Dry Type Transformer“ yra puikus pasirinkimas tais atvejais, kai alyvos nutekėjimo rizika yra nepriimtina.

Turinys

• 1. Alyvos nutekėjimo anatomija: kur sugenda alyva užpildyti transformatoriai?
• 2. Lietaus dervos izoliacija: kieta barjera, pakeičianti alyvą
• 3. VPI technologija: kai apvija tampa izoliacija
• 4. Aušinimas be skysčių: kaip oras atlieka naftos darbą
• 5. Sauso tipo transformatorių saugos ir aplinkosaugos dėklas
• 6. Dažnai užduodami klausimai (DUK)
• 7. Išvada

1. Alyvos nutekėjimo anatomija: kur sugenda alyva užpildyti transformatoriai?

Norint suprasti, kodėl sauso tipo transformatorius yra pranašesnis, naudinga suprasti konkrečius gedimo taškus, dėl kurių įprastuose transformatoriuose nuteka alyva. Alyva užpildytas transformatorius yra sudėtingas plieninio rezervuaro, šerdies, apvijų, izoliacijos, įvorių, tarpiklių ir vožtuvų mazgas. Kiekvienas iš šių komponentų reiškia galimą nuotėkio kelią. Per transformatoriaus eksploatavimo laiką alyva yra veikiama terminio ciklo, dėl kurio bakas ir komponentai plečiasi ir susitraukia. Dėl šio ciklinio judėjimo tarpikliai gali susispausti ir atsipalaiduoti, galiausiai prarandant sandarinimo jėgą. Pati alyva gali suirti, sudarydama rūgštis ir dumblą, kuris atakuoja tarpiklius ir baką. Suvirinimo siūlėse gali atsirasti nuovargio įtrūkimų. Vožtuvai ir įvorės gali atsilaisvinti. Ir pats bakas gali rūdyti, ypač drėgnoje ar korozinėje aplinkoje. Žemiau esančioje lentelėje apibendrinti dažniausiai pasitaikantys alyvos nuotėkio taškai alyva užpildytame transformatoriuje.

Alyvos nutekėjimo pasekmės neapsiriboja izoliacinio ir aušinimo skysčio praradimu. Alyvos nutekėjimas sukelia slydimo pavojų ant grindų, užteršia dirvožemį ir gruntinius vandenis, jei patektų į aplinką, ir padidina gaisro pavojų, jei alyva liečiasi su uždegimo šaltiniu. Patalpų įrengimuose dėl alyvos garų kaupimosi gali kilti pavojus darbuotojų sveikatai. Naftos išsiliejimo valymo, užteršto grunto šalinimo ir transformatoriaus remonto išlaidos gali būti didelės. Kai kuriose jurisdikcijose normatyvinės baudos už alyvos nuotėkį gali būti griežtos. Štai kodėl daugelis įrenginių vadovų ir inžinierių kreipiasi į sauso tipo transformatorių, kuris visiškai pašalina šią riziką.

AtLugao Power Co., Ltd., mes gaminame transformatorius daugiau nei du dešimtmečius ir patys matėme išlaidas ir riziką, susijusią su alyvos nutekėjimu. Mūsų gamykla gamina ir alyvos pripildytus, ir sauso tipo transformatorius, todėl esame įsipareigoję padėti savo klientams pasirinkti tinkamą technologiją jų konkrečiam pritaikymui. Įrenginiams patalpose, jautrioje aplinkoje ir tose vietose, kur svarbiausia priešgaisrinė sauga, sauso tipo transformatorius dažnai yra geriausias pasirinkimas.

2. Lietaus dervos izoliacija: kieta barjera, pakeičianti alyvą

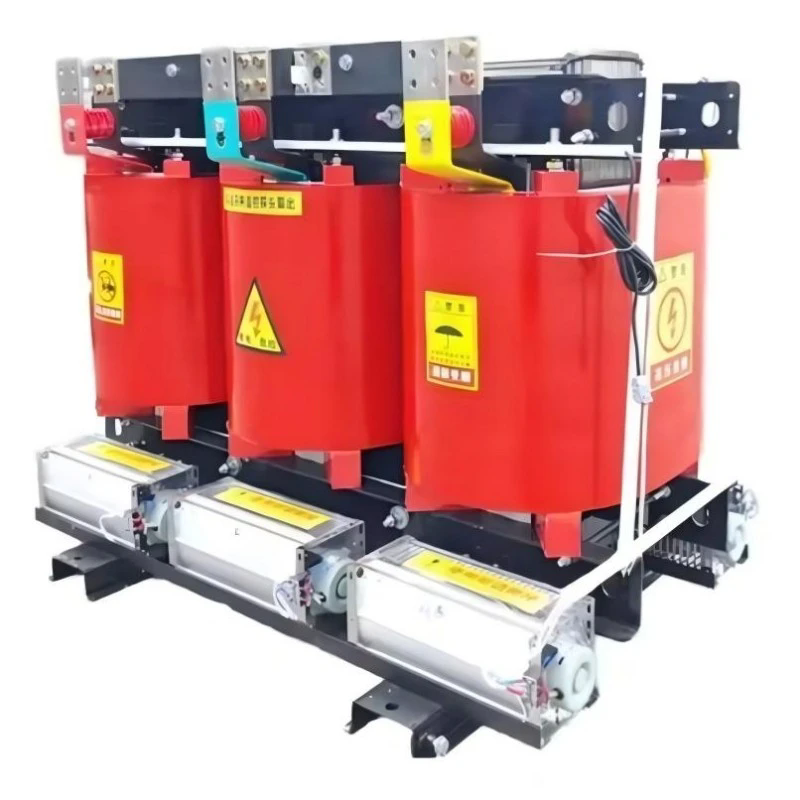

Labiausiai paplitęs sauso tipo transformatorių tipas naudoja lietinės dervos izoliaciją. Šioje konstrukcijoje aukštos ir žemos įtampos apvijos yra įdėtos į tvirtą, liejamą epoksidinę dervą. Derva sumaišoma su užpildu, pavyzdžiui, silicio dioksido miltais, ir supilama į formą aplink apviją. Tada derva sukietėja ir susidaro kietas kietas apvalkalas, kuris visiškai uždengia apviją. Šis apvalkalas užtikrina elektros izoliaciją ir mechaninę apvijos apsaugą. Kadangi izoliacija yra kieta, nėra skysčio, kuris nutekėtų. Lietos dervos izoliacijos sistema taip pat yra labai atspari drėgmei, dulkėms ir korozinėms cheminėms medžiagoms, todėl tinka atšiaurioms aplinkoms.

Lietos dervos izoliacijos sistema nėra tik alyvos pakaitalas; tai daugeliu atžvilgių puiki izoliacinė sistema. Epoksidinė derva turi didelį dielektrinį stiprumą, o tai reiškia, kad ji gali atlaikyti aukštą įtampą nesuirdama. Jis taip pat pasižymi dideliu šilumos laidumu, todėl kai kuriais atvejais šilumą nuo apvijos galima nuvesti efektyviau nei alyvą. Derva taip pat yra savaime užgesusi, tai reiškia, kad ji nepalaikys gaisro. Tai yra esminis saugos pranašumas, palyginti su alyva, kuri yra degi. Žemiau esančioje lentelėje palyginamos pagrindinės lietinės dervos izoliacijos savybės su alyvos izoliacija.

Mūsų gamykloje mes naudojame vakuuminį liejimo procesą, kad užtikrintume, jog epoksidinė derva visiškai užpildytų formą ir apvyniotų apviją be jokių tuštumų ar oro kišenių. Dėl tuštumų gali atsirasti dalinių iškrovų, dėl kurių ilgainiui gali sugesti izoliacija. Mūsų vakuuminio liejimo procesas užtikrina, kad derva būtų tanki ir vienalytė, užtikrinant aukščiausią izoliacijos vientisumo lygį. Taip pat naudojame kontroliuojamą kietėjimo procesą, siekdami užtikrinti, kad derva pasiektų visas mechanines ir elektrines savybes. Rezultatas yra sauso tipo transformatorius, kuriame visiškai nėra alyvos ir rizikos, susijusios su alyvos nutekėjimu.

3. VPI technologija: kai apvija tampa izoliacija

Nors liejimo derva yra labiausiai paplitęs sauso tipo transformatorių tipas, yra ir kita technologija, kuri naudojama didesniems transformatoriams: vakuuminis slėginis impregnavimas (VPI). VPI transformatoriuje apvija nėra įdėta į tvirtą dervos bloką. Vietoj to, apvija impregnuojama dervos laku vakuume ir spaudžiant. Lakas prasiskverbia į izoliacinį popierių ir tarpus tarp laidininkų, užpildydamas juos derva. Po impregnavimo apvija sukietėja, o derva sukietėja, sujungdama visą apviją į vientisą, vientisą struktūrą. Tada ši konstrukcija padengiama apsauginiu sluoksniu, pavyzdžiui, silikonine danga, kad būtų papildoma apsauga nuo drėgmės ir užteršimo.

VPI procesas sukuria itin tvirtą apviją. Derva sujungia laidininkus, užkertant kelią judėjimui ir vibracijai, dėl kurios izoliacija gali nusitrinti. Derva taip pat sandarina apviją nuo drėgmės ir teršalų. Kaip ir liejama derva, VPI transformatoriai yra visiškai be alyvos, todėl pašalinama alyvos nutekėjimo rizika. VPI transformatoriai dažnai naudojami didesnėms galioms, kai kietas liejamos dervos transformatoriaus blokas būtų per sunkus arba per brangus. Žemiau esančioje lentelėje palyginamos pagrindinės dervos ir VPI transformatorių charakteristikos.

„Lugao“ gaminame ir liejinius, ir VPI sauso tipo transformatorius. Mūsų gamykla aprūpinta naujausia vakuuminio liejimo ir VPI įranga, o mūsų inžinieriai turi didelę patirtį parenkant tinkamą technologiją kiekvienam pritaikymui. Nesvarbu, ar reikalingas kompaktiškas, lengvas transformatorius patalpų skirstomojoje plokštėje, ar didelis aukštos įtampos transformatorius pramoniniam objektui, mes galime pasiūlyti sauso tipo transformatoriaus sprendimą, kuris pašalina alyvos nuotėkio riziką.

4. Aušinimas be skysčių: kaip oras atlieka naftos darbą

Viena iš alyvos funkcijų transformatoriuje yra vėsinti apvijas. Alyva praleidžia šilumą nuo apvijų ir perduoda ją į bako paviršių, kur ji išsklaido į aplinkinį orą. Sauso tipo transformatoriuje aušinimo funkcija atliekama oru. Apvijos yra suprojektuotos su ortakiais ir aušinimo kanalais, kurie leidžia orui cirkuliuoti ir nunešti šilumą. Mažuose transformatoriuose natūralios konvekcijos pakanka, kad būtų užtikrintas reikalingas aušinimas. Didesniuose transformatoriuose ventiliatoriai naudojami oro srautui per aušinimo kanalus, padidinant aušinimo galią. Žemiau esančioje lentelėje palyginami alyvos ir sauso tipo transformatoriuose naudojami aušinimo būdai.

Mūsų gamykloje mes projektuojame sausojo tipo transformatorius su optimizuotomis oro aušinimo sistemomis. Apvijos yra pagamintos iš tiksliai apvyniotų laidininkų ir izoliacinių medžiagų, kurios sukuria vienodus aušinimo kanalus. Didesniuose įrenginiuose naudojame didelio efektyvumo ventiliatorius, kad apvijos būtų efektyviai vėsinamos bet kokiomis apkrovos sąlygomis. Apvijų temperatūrai stebėti ir ventiliatoriams valdyti taip pat naudojame temperatūros jutiklius ir valdymo sistemas. Tai užtikrina, kad transformatorius veiktų optimalioje temperatūroje, maksimaliai padidindamas jo efektyvumą ir tarnavimo laiką. Alyvos nebuvimas aušinimo sistemoje pašalina nutekėjimo riziką ir alyvos sulaikymo bei šalinimo poreikį, todėl „Dry Type Transformer“ yra ekologiškesnis ir mažiau priežiūros reikalaujantis sprendimas.

5. Sauso tipo transformatorių saugos ir aplinkosaugos dėklas

Alyvos nuotėkio pašalinimas nėra vienintelis sauso tipo transformatoriaus privalumas. Alyvos nebuvimas taip pat pašalina gaisro pavojų, naftos sulaikymo poreikį ir su naftos išsiliejimu susijusius pavojus aplinkai. Ši nauda saugai ir aplinkai tampa vis svarbesnė objektų valdytojams, draudikams ir reguliavimo institucijoms. Daugelyje jurisdikcijų sausųjų transformatorių naudojimas yra privalomas patalpose ir vietose, kur gali būti visuomenė, pavyzdžiui, ligoninėse, mokyklose ir prekybos centruose. Žemiau esančioje lentelėje apibendrinami sausojo tipo transformatorių pranašumai saugai ir aplinkai, palyginti su alyvos pripildytais transformatoriais.

„Lugao“ esame įsipareigoję savo klientams teikti saugius, patikimus ir aplinkai nekenksmingus transformatorių sprendimus. Mūsų sausojo tipo transformatoriai sukurti taip, kad atitiktų griežčiausius saugos ir aplinkosaugos standartus. Lietos dervos ir VPI transformatoriuose naudojame tik kokybiškas savaime gesinančias medžiagas. Mūsų gamykla yra sertifikuota pagal ISO 9001 ir ISO 14001, o mūsų produktai yra išbandyti pagal IEC 60076 ir kitus tarptautinius standartus. Nesvarbu, ar statote naują įrenginį, ar atnaujinate esamą, mes galime padėti jums pasirinkti tinkamą sausojo tipo transformatorių jūsų programai.

6. Dažnai užduodami klausimai (DUK)

1 klausimas: ar sauso tipo transformatoriuose visiškai nėra alyvos?

Atsakymas: Taip, sauso tipo transformatoriai yra visiškai be alyvos. Juose naudojamos kietos izoliacinės medžiagos, pavyzdžiui, liejamos epoksidinės dervos arba derva impregnuotas popierius, o aušinimui naudojamas oras. Transformatoriuje nėra skysto dielektriko ar aušinimo skysčio. Tai yra pagrindinė sausojo tipo transformatoriaus savybė ir priežastis, kodėl ji pašalina alyvos nutekėjimo riziką.

2 klausimas: kokios yra pagrindinės sauso tipo transformatorių panaudojimo galimybės?

Atsakymas: Sauso tipo transformatoriai paprastai naudojami tais atvejais, kai priešgaisrinė sauga ir aplinkos apsauga yra labai svarbūs. Įprastos programos apima patalpų įrengimą ligoninėse, mokyklose, prekybos centruose ir biurų pastatuose. Jie taip pat naudojami požeminėse kasyklose, tuneliuose ir atviroje jūroje esančiose platformose, kur naftos nuotėkio ar gaisro pavojus yra nepriimtinas. Jie taip pat pirmenybę teikia atsinaujinančios energijos reikmėms, pavyzdžiui, vėjo ir saulės energijos ūkiams.

3 klausimas: kuo sausojo tipo transformatoriai skiriasi nuo alyvos pripildytų transformatorių efektyvumo požiūriu?

Atsakymas: Sauso tipo transformatoriai paprastai yra šiek tiek mažiau efektyvūs nei tos pačios galios alyvos transformatoriai. Taip yra todėl, kad oras yra mažiau efektyvi aušinimo terpė nei aliejus. Tačiau skirtumas yra nedidelis, o šiuolaikiniai sausojo tipo transformatoriai su optimizuotomis aušinimo sistemomis gali pasiekti efektyvumą, labai artimą alyvos pripildytų transformatorių efektyvumui. Daugeliu atvejų sauso tipo transformatorių nauda saugai ir aplinkai yra didesnė už nedidelį efektyvumo skirtumą.

4 klausimas: kokios priežiūros reikia sauso tipo transformatoriams?

Atsakymas: Sauso tipo transformatoriai reikalauja mažiau priežiūros nei alyvos pripildyti transformatoriai. Nereikia tikrinti, filtruoti ar pakeisti alyvos. Pagrindinės priežiūros užduotys – ortakių ir aušinimo ventiliatorių valymas, kad būtų užtikrintas tinkamas oro srautas, bei periodiškas apvijų tikrinimas, ar nesikaupia dulkės. Kai kuriose aplinkose gali prireikti apvijas nuvalyti vakuumu arba sausa šluoste. Priklausomai nuo aplinkos, techninės priežiūros intervalas paprastai yra kasmetinis arba kas dveji metai.

5 klausimas: ar sausieji transformatoriai yra brangesni nei alyvos transformatoriai?

Atsakymas: Sauso tipo transformatoriai paprastai turi didesnę pradinę pirkimo kainą nei tos pačios galios alyvos pripildyti transformatoriai. Tačiau bendros nuosavybės išlaidos gali būti mažesnės, kai atsižvelgiama į naftos sulaikymo, gaisro gesinimo, priežiūros ir aplinkosaugos reikalavimų laikymosi išlaidas. Įrengiant patalpose, sutaupytos statybos sąnaudos (nereikia sudėtų grindų ar patalpų, kuriose yra gaisro lygis) gali kompensuoti didesnę pirkimo kainą. Mūsų gamykla gali pateikti išsamų jūsų konkrečios programos išlaidų palyginimą.

7. Išvada

Sauso tipo transformatorius pašalina alyvos nutekėjimo riziką, pašalindamas pačią alyvą. Naudojant kietas izoliacijos sistemas, tokias kaip liejamos epoksidinės dervos arba VPI impregnavimas, ir aušinant oru, sauso tipo transformatorius užtikrina tokį saugos ir aplinkos apsaugos lygį, koks nėra įmanomas naudojant įprastus alyvos pripildytus transformatorius. Nauda akivaizdi: nėra alyvos nuotėkio, gaisro pavojaus, jokių izoliavimo reikalavimų ir minimali priežiūra. Tais atvejais, kai svarbiausia saugumas, patikimumas ir atsakomybė aplinkai, sauso tipo transformatorius yra geriausias pasirinkimas.

„Lugao Power Co., Ltd.“ jau daugiau nei dešimtmetį projektuojame ir gaminame sausojo tipo transformatorius. Mūsų gamykla naudoja pažangias vakuuminio liejimo ir VPI technologijas, kad gamintų transformatorius, atitinkančius aukščiausius kokybės ir veikimo standartus. Siūlome visą asortimentą sausųjų transformatorių, nuo mažų skirstomųjų įrenginių iki didelių galios transformatorių. Mūsų techninė komanda gali padėti jums pasirinkti tinkamą transformatorių jūsų programai. Nesvarbu, ar nerimaujate dėl alyvos nutekėjimo rizikos, priešgaisrinės saugos ar aplinkosaugos reikalavimų, mes galime pasiūlyti jūsų poreikius atitinkantį sprendimą.

Susisiekite su Lugao Power Co.,Ltd. šiandienNorėdami sužinoti daugiau apie mūsų sausojo tipo transformatorius ir kaip jie gali pašalinti alyvos nutekėjimo riziką jūsų įrenginyje.
