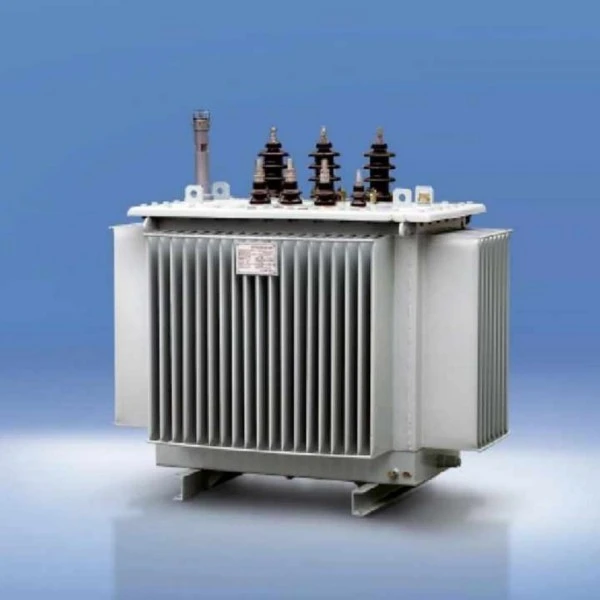

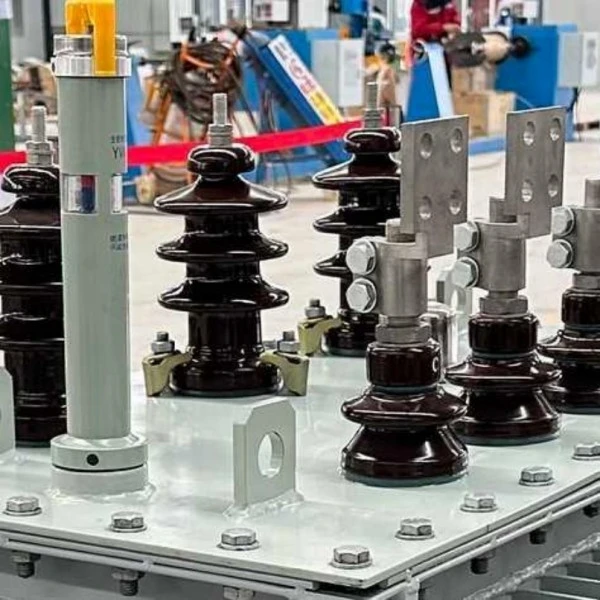

S9 trifazis alyva užpildytas žemos įtampos transformatorius

Mūsų įmonės S9 trifazis alyva užpildytas žemos įtampos transformatorius yra labai patikimas maitinimo įrenginys, specialiai sukurtas žemos įtampos elektros paskirstymo sistemoms. Įsigiję šį gaminį gausite aukštos kokybės transformatorių, kuris suderina stabilų veikimą ir ekonomiškumą, plačiai pritaikytą pramonės įmonėse, komerciniuose pastatuose ir gyvenamosiose elektros energijos paskirstymo scenarijuose. Šiame gaminyje naudojami aukštos kokybės šalto valcavimo silicio plieno lakštai ir labai grynos varinės apvijos. Jo optimizuota šerdies struktūra efektyviai sumažina histerezės ir sūkurinių srovių nuostolius, užtikrindama ilgalaikį stabilų ir patikimą veikimą. Alyva panardinta izoliacijos aušinimo sistema užtikrina puikų šilumos išsklaidymo ir perkrovos pajėgumą, išlaikant stabilią išėjimo įtampą net esant įtampos svyravimams ar reikšmingiems apkrovos pokyčiams. Visiškai sandari konstrukcija efektyviai izoliuoja išorinę drėgmę ir nešvarumus, prailgina įrangos tarnavimo laiką ir sumažina priežiūros dažnumą.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

Produkto savybės

Energijos vartojimo efektyvumas ir maži nuostoliai:Palyginti su ankstesne S7 serija, S9 transformatorius pasižymi vidutiniu tuščiosios eigos nuostolių sumažėjimu maždaug 10%, apkrovos nuostolių sumažėjimu apie 22%, o dar reikšmingesniu tuščiosios eigos srovės sumažėjimu beveik 46%. Tuo metu tai buvo nacionaliniu mastu reklamuojamas energiją taupantis produktas.

Patikimas konstrukcinis dizainas:

Pagrindinis:S9 alyvos transformatorius, pagamintas iš aukštos kokybės šaltai valcuoto grūdėto silicio plieno, naudojant visiškai pasvirusią trijų pakopų lankstinės jungties šerdies struktūrą, efektyviai mažinančią nuostolius ir triukšmą.

Apvijos:Aukštos įtampos apvija turi daugiasluoksnę cilindrinę struktūrą, o žemos įtampos apvija – cilindrinę arba patobulintą spiralinę struktūrą su išilginiais alyvos kanalais, padidinančia šilumos išsklaidymą ir mechaninį stiprumą.

Tvirtinimo procesas:Visose tvirtinimo detalėse naudojamos savaime užsifiksuojančios veržlės, apsaugančios nuo atsipalaidavimo, o šerdies padėties nustatymo konstrukcija užtikrina stabilumą transportavimo ir ilgalaikio veikimo metu, todėl nereikia tikrinti šerdies ir kėlimo priežiūros.

Visiškai sandari konstrukcija (S9-M serija):S9 paskirstymo transformatoriaus bakas yra suprojektuotas su gofruotomis plokštėmis, kurios užtikrina kvėpavimo funkciją, kompensuojančią alyvos tūrio pokyčius, pašalinant tradicinį konservatorių. Ši visiškai sandari konstrukcija visiškai izoliuoja transformatoriaus alyvą nuo išorinio oro, veiksmingai užkertant kelią deguonies ir drėgmės patekimui, taip sulėtindama izoliacinės alyvos senėjimą.

Visapusiška saugos apsauga: S9 trifazis alyva užpildytas žemos įtampos transformatoriussu tokiais komponentais kaip slėgio mažinimo vožtuvas, ciferblato termometras ir dujų relė, kurie greitai atleidžia slėgį, kai vidinis slėgis tampa per didelis, užtikrinant saugų įrangos veikimą.

Savybių privalumai

Žymiai sumažintos eksploatacinės išlaidos:Pagrindinis pranašumas yra energijos vartojimo efektyvumas. Palyginti su S7 serija, S9 gaminio eksploatacinės sąnaudos sumažėja maždaug 19%, todėl ilgą laiką eksploatuojant sutaupoma daug elektros energijos.

Didelis veikimo patikimumas:Dėl patobulintos ritės galo atramos, naujos izoliacijos konstrukcijos ir trumpojo jungimo atsparumo jo gebėjimas atlaikyti staigius trumpuosius jungimus žymiai padidėja. Jis išlaikė staigius trumpojo jungimo bandymus nacionaliniu mastu pripažintame bandymų centre, užtikrinantį stabilų veikimą net ir nepalankiomis sąlygomis, pvz., tinklo svyravimais.

Itin mažos priežiūros išlaidos:Dėl visiškai sandarios konstrukcijos nereikia keisti transformatoriaus alyvos per jos įprastą tarnavimo laiką, todėl labai sumažėja priežiūros darbų krūvis ir išlaidos.

Didelis pritaikomumas ir estetinis dizainas:Gofruotojo kartono bako konstrukcija ne tik pagerina šilumos išsklaidymo efektyvumą, bet ir sukuria kompaktiškesnį bei estetiškesnį gaminį, sumažinant montavimo plotą.

Produktai prisitaiko prie aplinkos

Taikymo scenarijai

S9 trifaziai alyva užpildyti žemos įtampos transformatoriai pirmiausia naudojami terminalo elektros paskirstymo įrenginiuose, kur 10 kV arba 35 kV aukštos įtampos elektros energiją reikia konvertuoti į 400 V žemos įtampos elektros energiją. Konkretūs scenarijai apima:

Uždaras tipas (S9-M serija): Ypač tinka pramonės šakoms, tokioms kaip naftos ir chemijos perdirbimas. Šiose aplinkose paprastai yra daug alyvos ir cheminių medžiagų; visiškai sandari konstrukcija efektyviai izoliuoja korozines dujas, apsaugo vidinius komponentus ir užtikrina saugų veikimą.

Neuždarytas tipas (S9 serija):Plačiai naudojamas pramonės ir kalnakasybos įmonėse, statybvietėse, gyvenamosiose bendruomenėse, komerciniuose centruose, oro uostuose, geležinkelio stotyse ir kituose bendruose pramoniniuose ir civiliniuose pastatuose kaip energijos paskirstymo mazgai.

Infrastruktūra ir žemės ūkis:Paprastai naudojamas metro, gręžimo platformose, naftos gavybos platformose ir miesto bei kaimo žemės ūkio elektros tinkluose, kad būtų užtikrintas stabilus įvairios įrangos maitinimas.

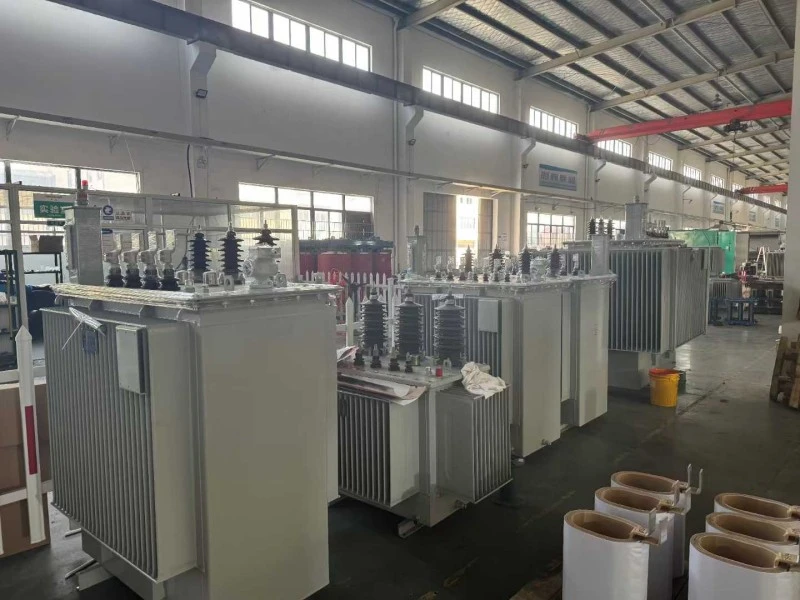

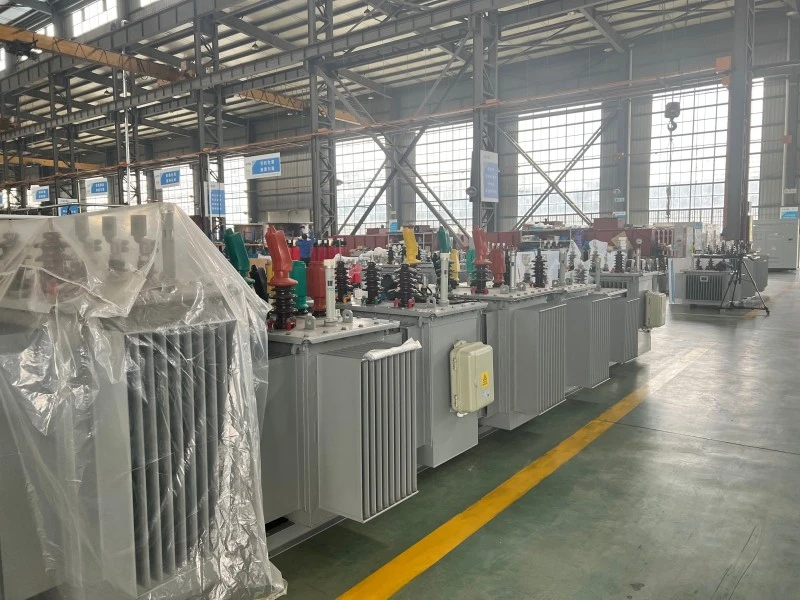

Gamybos detalės

Trifazis alyva užpildytas transformatorius buvo kruopščiai optimizuotas gaminio detalėse. Dėl patobulinto pagrindinių komponentų, tokių kaip šerdis, ritės, alyvos bakas ir tvirtinimo detalės, dizainas pasiekiamas mažas nuostolis, didelis patikimumas ir nereikalaujantis priežiūros.

Pagrindinės sudedamosios dalies struktūra ir procesas

DUK

Kas yra S9 trifazis alyvos paskirstymo transformatorius?

Trifazis alyvos paskirstymo transformatorius S9 yra galios paskirstymo įtaisas, naudojamas vidutinės įtampos, pvz., 6 kV, 10 kV, 11 kV arba 13,8 kV, į žemos įtampos elektros energiją, pvz., 0,4 kV, 0,415 kV arba 0,433 kV. Jis plačiai naudojamas pramonės įmonėse, komerciniuose pastatuose, gyvenamosiose bendruomenėse, kasybos vietose, žemės ūkio elektros tinkluose ir komunalinių paslaugų paskirstymo sistemose.

Ar galima pritaikyti S9 alyvos transformatoriaus įtampos santykį?

Taip. Lugao gali pritaikyti įtampos santykį pagal vietinius tinklo ir projekto reikalavimus. Įprasti variantai apima 10 kV / 0,4 kV, 11 kV / 0,415 kV, 13,8 kV / 0,4 kV ir kitus pritaikytus įtampos derinius. Taip pat galima pritaikyti vektorių grupę, bakstelėjimo diapazoną, dažnį ir priedus.

Koks šio transformatoriaus galios diapazonas?

S9 alyvos paskirstymo transformatorius gali būti tiekiamas skirtingomis vardinėmis talpomis pagal projekto reikalavimus. Įprastos galios yra 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA ir 2500kVA. Susisiekite su Lugao dėl tinkamo modelio pasirinkimo pagal jūsų apkrovos poreikį.

Kuo skiriasi S9 ir S11 alyviniai transformatoriai?

Palyginti su S9 serija,S11 serijapaprastai turi mažesnius nuostolius tuščiąja eiga ir geriau taupo energiją. S9 transformatorius vis dar plačiai naudojamas daugelyje paskirstymo projektų dėl stabilaus veikimo, brandžios konstrukcijos ir ekonomiškumo. Galutinis pasirinkimas priklauso nuo projekto biudžeto, efektyvumo reikalavimų, vietinių standartų ir veiklos sąlygų.

Ar alyva užpildytas transformatorius S9 tinka montuoti lauke?

Taip. S9 alyvos transformatorius gali būti skirtas montuoti lauke. Jis gali būti aprūpintas sandariu alyvos baku, antikorozine danga, slėgio mažinimo vožtuvu, termometru, alyvos lygio indikatoriumi ir kitais apsaugos priedais pagal projekto reikalavimus. Atšiaurioje aplinkoje prieš pateikdami pasiūlymą nurodykite aukštį virš jūros lygio, aplinkos temperatūrą, drėgmę ir taršos lygį.

Kokį aušinimo būdą naudoja šis transformatorius?

S9 alyvos paskirstymo transformatorius dažniausiai naudoja ONAN aušinimą, o tai reiškia Oil Natural Air Natural aušinimą. Transformatoriaus alyva natūraliai cirkuliuoja bako viduje, kad perduotų šilumą, o išorinis bako paviršius išsklaido šilumą natūraliai aušinant orą.

Ar „Lugao“ gali teikti OEM arba pritaikytą transformatoriaus paslaugą?

Taip. „Lugao“ teikia originalios įrangos gamintojų ir pritaikytų transformatorių paslaugas. Tinkinimo parinktys apima vardinę talpą, įtampos santykį, dažnį, vektorių grupę, išjungimo diapazoną, korpuso dizainą, transformatoriaus priedus, dažymo spalvą, vardinę lentelę ir pakuotės reikalavimus.

Produkto aptarnavimas po pardavimo

1. Sumontavus ir pradėjus eksploatuoti transformatorių vietoje, garantuojama, kad jis bus nesandarus, o dažai nenulups ir nenubluks. Suteikiama 5 metų garantija; bet kokioms kokybės problemoms, kilusioms normaliai naudojant garantiniu laikotarpiu, garantija bus taikoma.

2. Visiems gaminiams taikomas visą gyvenimą trunkantis aptarnavimas, užtikrinantis gaminio priedų komplektiškumą.

3. Tarnavimo laikas ne trumpesnis kaip 30 metų.

4. Įrangos gedimo atveju tiekėjas atsakys per vieną valandą nuo pirkėjo pranešimo gavimo ir per 24 valandas išsiunčia techninį personalą į vietą šalies viduje.

Paslaugų įsipareigojimas

1. Mūsų gaminiai gaminami griežtai laikantis ISO9001-2015 kokybės vadybos sistemos reikalavimų, užtikrinančių 100% gaminių kokybę prieš išvežant iš gamyklos.

2. Mūsų įmonė teikia visapusišką išankstinį pardavimą, pardavimą ir aptarnavimą po pardavimo, kad užtikrintų klientų pasitenkinimą.

1. Mūsų įmonė suteikia 60 mėnesių garantiją. Iškilus kokybei, gaminį pataisysime arba pakeisime nemokamai, užtikrindami 100% klientų pasitenkinimą.

Transformatorių projektavimas ir bandymas turi atitikti šiuos standartus:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Jeigos transformatoriai“

GB/T6451-2015 „Tepalai panardinamų galios transformatorių specifikacijos ir techniniai reikalavimai“

JB/T3837-2010 „Tipo pavadinimų transformatorių gaminiams sudarymo metodas“

GB/T311.1-3.11-97 „Aukštos įtampos perdavimo ir transformavimo įrangos izoliacijos koordinavimo ir aukštos įtampos bandymo metodai“

GB10237-88 „Jeigos transformatorių izoliacijos lygiai ir dielektriniai bandymai – išorinės izoliacijos oro tarpai“

GB7595-87 „Naudojamos transformatoriaus alyvos kokybės standartas“

GB7328-87 „Transformatorių garso lygio matavimas“

GB7534-87 „Dalinio iškrovimo matavimas“

GB/T15164-94 „Į alyvą panardinamų galios transformatorių įkrovimo vadovas“

DL/T586-95 《Maitinimo įrangos naudotojų gamybos priežiūros techninis vadovas》

GB/T311.1-3.11-97 „Aukštos įtampos perdavimo ir transformavimo įrangos izoliacijos koordinavimo ir aukštos įtampos bandymo metodai“

GB2536-1990 „Transformatoriaus alyva“

JB/T56011-92 „Į alyvą panardintų galios transformatorių gaminių kokybės klasifikacija“

ZBK41005-89 „6–220KV transformatorių garso lygis“
