Įtampos svyravimai, žaibo šuoliai ir nuolatinės perkrovos sąlygos dažnai sukelia apvijų deformaciją ir ankstyvą izoliacijos gedimą elektros paskirstymo tinkluose. „Lugao Power Co., Ltd.“, veikdama kaip specializuota Kinijoje įsikūrusi maitinimo transformatorių gamykla, pašalina šiuos perdavimo pažeidžiamumus naudodama tiksliai suvyniotas varines apvijas, pažangią šerdies atkaitinimo technologiją ir sunkiasvores alyva panardintas izoliacijos sistemas. Nuo 2016 m. mūsų ISO9001 ir SGS sertifikuota gamykla tiekia tvirtus padidinimo ir mažinimo įrenginius, kurie sugeria ekstremalius tinklo trikdžius, aprūpindami komunalinių paslaugų pastotes ir pramonės įmones stabiliu įtampos reguliavimu ir ilgalaikiu elektros patikimumu.
Kokios elektrinės ir mechaninės jėgos reguliuoja aukštos įtampos galios transformatoriaus našumą?
Skirtingai nuo standartinių paskirstymo transformatorių, kurie konvertuoja tik vidutinę įtampą, galios transformatorių sprendimai turi atitikti du prieštaraujančius reikalavimus: jie turi padidinti generatoriaus išėjimo įtampą iki perdavimo lygio arba sumažinti aukštos įtampos didelės talpos galią iki paskirstymo lygių, tuo pačiu atlaikant didžiules elektromagnetines jėgas ir trumpojo jungimo srovės šuolių, atsirandančių tinklo gedimo metu.
Įprastos apvijų konstrukcijos yra linkusios deformuotis ar net griūti veikiant nuolatinėms radialinėms elektromagnetinėms jėgoms, galinčios sukelti staigius trumpuosius jungimus ir katastrofišką gedimą. Mūsų pagal užsakymą suprojektuoti įrenginiai turi optimizuotą šerdies suspaudimo sistemą, didelio stiprumo izoliacinę plokštę ir standžią rezervuaro struktūrą. Ši konstrukcija užtikrina visišką ašinių ir radialinių elektromagnetinių jėgų atsiejimą, veiksmingai užkertant kelią apvijų poslinkiui ir per dideliam karštojo taško temperatūros kilimui. Dėl šio optimizuoto mechaninio dizaino,Lugao galios transformatoriaisiūlome pratęsti tarnavimo laiką iki 28 % ilgalaikės, nuolatinės, didelės apkrovos perdavimo sąlygomis.
Kaip pagrindinės metalurgijos ir vyniojimo būdai apsaugo nuo karštųjų taškų ir izoliacijos senėjimo?
Tikrindamos kvalifikuotus galios transformatorių tiekėjus, komunalinių paslaugų inžinierių komandos turėtų sutelkti dėmesį į pagrindinių medžiagų pasirinkimą, apvijų techniką ir integruotą izoliacijos koordinavimą. Ciklinės apkrovos svyravimai per ilgą perdavimo trukmę lengvai sukelia vietinį šerdies jungčių ir apvijų laidininkų perkaitimą, dar labiau paspartindami alyvos skilimą, popieriaus izoliacijos trapumą ir negrįžtamą dielektriko gedimą.
|
Vidinis komponentas
|
Pagrindinės medžiagos pasirinkimas
|
Šerdies / apvijos apdorojimas
|
Veiklos rodiklis
|
Pirminės nesėkmės prevencija
|
|
Didelio pralaidumo pagrindo laminatas
|
Aukštos kokybės šaltai valcuotas grūdėtasis silicio plienas (27QG120)
|
Pakopinis sąnarių atkaitinimas ir stresą mažinantis atkaitinimas
|
Praradimas be apkrovos ≤ Standartas IEC 60076
|
Neleidžia atsirasti šerdies prisotinimui ir srauto nuotėkio taškams
|
|
Tiksliai apvyniotos HV/LV apvijos
|
Variniai laidininkai be deguonies + aukščiausios kokybės kraftpopieriaus izoliacija
|
Nepertraukiamas spiralinis vyniojimas ir džiovinimas vakuume
|
Dinaminis trumpojo jungimo atsparumas ≥ 2,5 % reaktyvumo nuokrypis
|
Pašalina apvijų sulinkimą esant staigioms gedimų srovėms
|
|
Didelės apkrovos tanko konstrukcija
|
Didelio stiprumo konstrukcinis plienas (Q345R)
|
Robotinis suvirinimas ir atsparus slėgiui bandymas (0,3 MPa)
|
Nulinis nuotėkio rodiklis (24 valandų panardinimo bandymas)
|
Apsaugo nuo alyvos prasiskverbimo ir bako plyšimo esant vidiniam lanko slėgiui
|
|
Pažangi alyvos izoliacijos sistema
|
Aukštos kokybės mineralinis aliejus arba biologiškai skaidomas natūralus esterio skystis
|
Vakuuminis alyvos užpildymas ir džiovinimas karšto aliejaus cirkuliacija
|
Gedimo įtampa ≥ 60 kV (IEC 60156)
|
Neleidžia daliniam iškrovimui ir pagreitina šilumos išsiskyrimą
|
Kokius pritaikytus įtampos, talpos ir aušinimo būdus gali tiekti „Lugao“?
„Lugao Power Co., Ltd.“ priklauso ISO9001 ir SGS sertifikuotas gamybos cechas, aprūpintas profesionaliomis šerdies pjovimo linijomis, vyniojimo staklėmis, vakuuminėmis džiovinimo krosnelėmis ir viso galingumo bandymo aikštelėmis. Visi produktai gaminami griežtai laikantis IEC, GB, CE ir CCC tarptautinių standartų, palaikančių tiesioginį „plug and play“ pakeitimą nekeičiant originalių pastočių išdėstymo.
Įtampos klasės ir talpos diapazonai
„Lugao“ kuria kelias galios transformatorių įtampos klases, kad atitiktų skirtingus perdavimo lygius ir skirstymo tinklo reikalavimus:
· 132 kV / 110 kV didinamas / mažinamas galios transformatorius:Skirta didelėms komunalinių paslaugų pastotėms, elektrinių tinklų sujungimo sistemoms ir sunkiosios pramonės zonoms, kurioms reikalingas masinis energijos perdavimas. Tvirta, alyva panardinta bako konstrukcija su ONAN arba ONAF aušinimu, pasižymi išskirtiniu trumpojo jungimo atsparumu ir itin žemu dalinio iškrovimo lygiu (≤ 5 pC), tuo pačiu palengvina įvorių ir atšakų keitiklių patikrą ir priežiūrą.
· 33kV / 35kV galios transformatorius:Tinka vidutinio dydžio pramonės įmonėms, vėjo jėgainių surinkimo pastotėms ir universiteto paskirstymo tinklams. Jis suderina didelį efektyvumą ir kompaktišką plotą, siūlydamas lanksčias aušinimo parinktis ir tinkinamus įtampos čiaupus, kad būtų galima prisitaikyti prie tinklo įtampos svyravimų.
· 11 kV paskirstymo galios transformatorius:Idealiai tinka komerciniams kompleksams, gyvenamosioms bendruomenėms ir kaimo elektrifikavimo projektams. Jame yra gofruoto alyvos bako konstrukcija, dėl kurios nereikia naudoti alyvos konservatoriaus, todėl sumažėja priežiūros dažnis ir užtikrinamas patikimas veikimas atšiaurioje lauko aplinkoje.
Aušinimo metodo parinktys
Visuose „Lugao Transformer“ įrenginiuose siūlomos lanksčios aušinimo konfigūracijos, kad būtų galima optimizuoti šiluminį našumą, atsižvelgiant į svetainės sąlygas:
· ONAN (natūralus aliejus):Aušinimas remiasi natūralia konvekcija – idealiai tinka vidutinei apkrovai, kai aplinkos sąlygos yra palankios.
· ONAF (natūralūs oro pajėgos):Padidina natūralią alyvos cirkuliaciją priverstinio oro aušinimo ventiliatoriais, padidindama nuolatinės perkrovos pajėgumą maždaug 30%.
· OFAF (naftos pajėgų oro pajėgos):Naudoja priverstinę alyvos cirkuliaciją su priverstiniais oro šilumokaičiais, leidžiančiais maksimaliai išsklaidyti šilumą didelės galios transformatorių įrengimams sudėtingose aplinkose.
Kaip pasirinkti idealią galios transformatoriaus konfigūraciją erdvės ribotoms pastotėms?
Galios transformatoriusRenkantis reikia visapusiškai atsižvelgti į vietos erdvės apribojimus, apkrovos augimo prognozes ir tinklo gedimų lygio reikalavimus. Tradicinėms didelio masto pastotėms, kuriose yra daug grindų, pirmenybė teikiama įprastiems trifaziams alyvos blokams su išoriniais radiatoriais. Jie tvarko vienodą elektromagnetinio įtempio paskirstymą, o techninės priežiūros brigados gali lengvai patikrinti įvores ir atšakų keitiklius neatjungdami gretimos įrangos.
Miesto požeminėms pastotėms ir kompaktiškoms GIS (dujų izoliacinėms pastotėms) įrenginiams labiau tinka žemesnio profilio konstrukcijos su integruotomis radiatorių plokštėmis. „Lugao“ siūlo pritaikytą ploto optimizavimą, sumažindamas bendrą grindų ploto poreikį iki 15%, išlaikant pastovų galios valdymo pajėgumą ir aušinimo efektyvumą, kad atitiktų šiuolaikinius miesto tinklo plėtros poreikius.
Kaip išspręsti aukštą alyvos temperatūrą ir dalinio iškrovimo viršįtampius ilgai eksploatuojant?
Lugao transformatoriuose naudojami komponentai veiksmingai sprendžia dvi įprastas veikimo problemas: per didelį alyvos temperatūros kilimą ir nekontroliuojamą dalinį iškrovimą (PD). Ilgalaikis aukštos įtampos įtempių ir nuolatinių apkrovų srovių poveikis sukelia didelius vario ir geležies nuostolius, dėl kurių sumažėja izoliacinės alyvos dielektrinis stiprumas ir pablogėja apvijų izoliacija; tai savo ruožtu sukelia dalinį iškrovimą ir dujų kaupimąsi, dėl ko gali įvykti katastrofiški sprogimo incidentai.
Mūsų išskirtinis įmontuotas karšto aliejaus cirkuliacijos ir vakuuminio džiovinimo procesas kartu su didelio efektyvumo radiatoriaus bloku nuolat cirkuliuoja ir vėsina izoliacinę alyvą. Jis stabiliai kontroliuoja viršutinės alyvos temperatūrą, žemesnę nei 75°C, 24 valandas nepertraukiamai veikiant pilnos apkrovos (aplinkos temperatūra ≤ 40°C), palaiko visišką vyniojamojo popieriaus izoliacijos dielektrinę apsaugą, stabilizuoja vidinę dujų pusiausvyrą ir išvengia vietinio išleidimo ir alyvos skilimo, kurį sukelia karštųjų taškų kaupimasis.
Stebėkite mūsų gamybos linijąVaizdo įrašas
Patirkite „Lugao Power Transformer“ gamybos meistriškumą iš pirmų lūpų: [Spustelėkite čia, kad peržiūrėtumėte visą mūsų gamybos apžvalgą „YouTube“]
Naršykite susijusius produktus

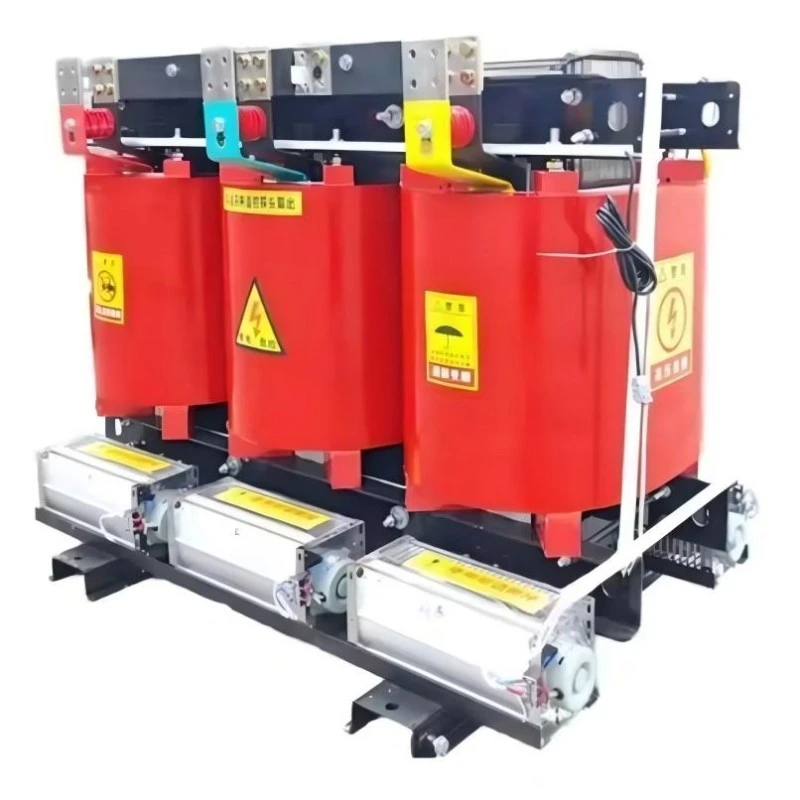

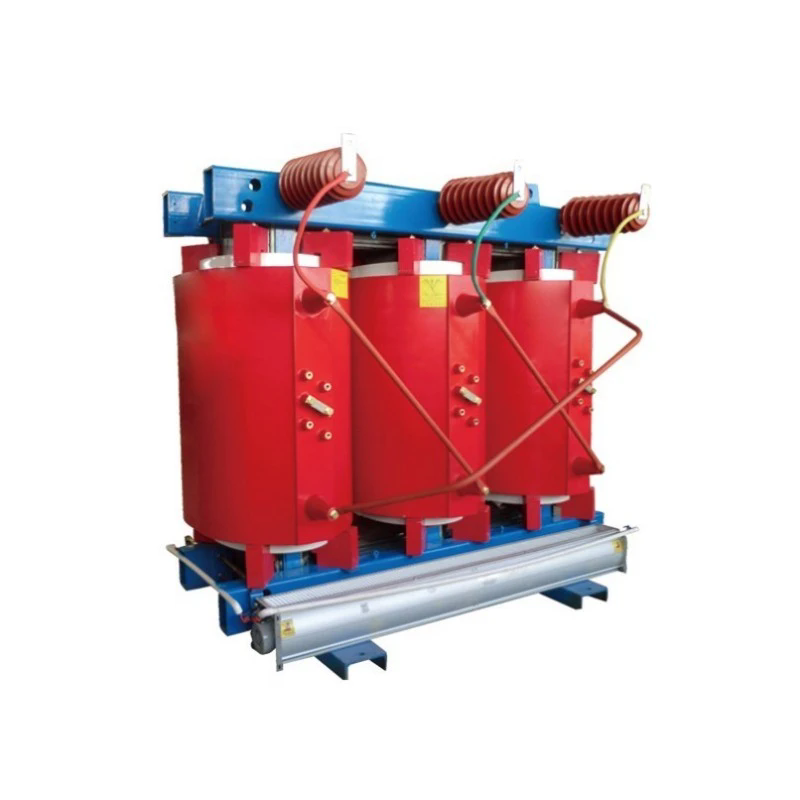

· [10 KV amorfinio lydinio sauso tipo transformatorius] – idealiai tinka energiją taupančiam patalpų paskirstymui.
· [33 kV 35 kV į alyvą panardinamas transformatorius] – tvirtas vidutinės įtampos sprendimas pramoniniams ir atsinaujinančios energijos projektams.
· [132kV 110kV 50MVA 125MVA alyvos panardinamasis transformatorius] – didelės talpos magistralė, skirta komunaliniams perdavimo tinklams.

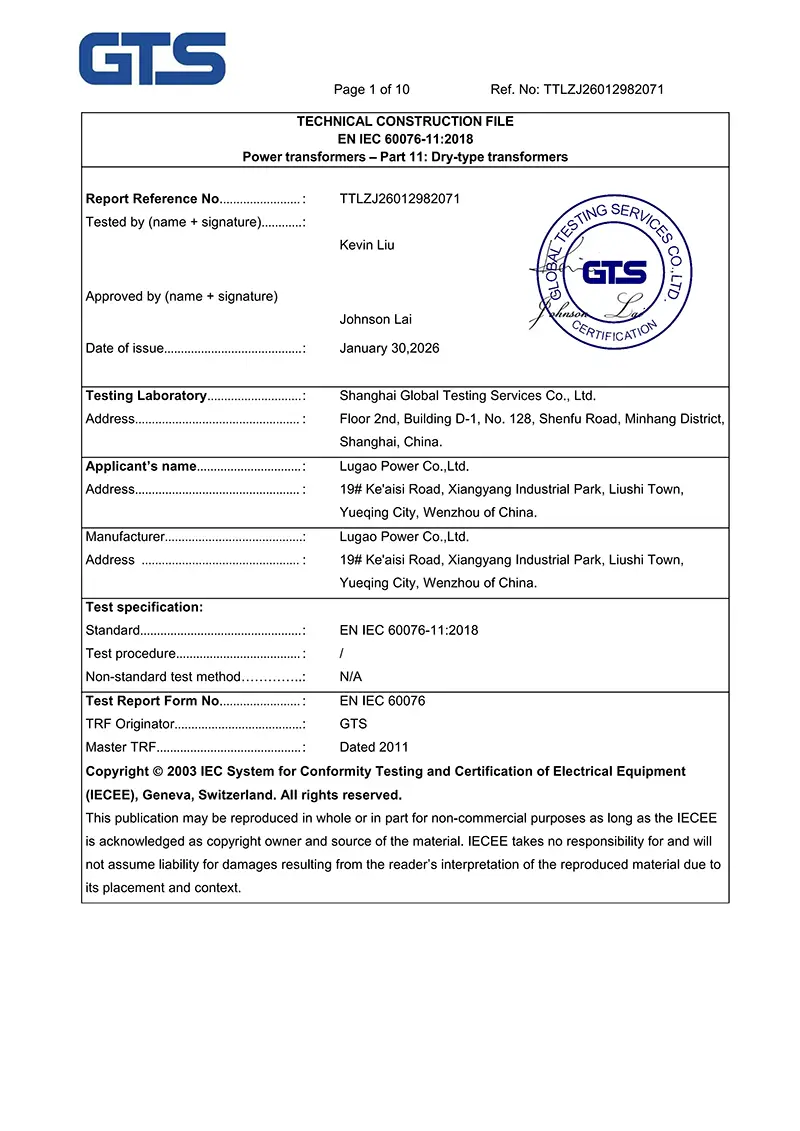

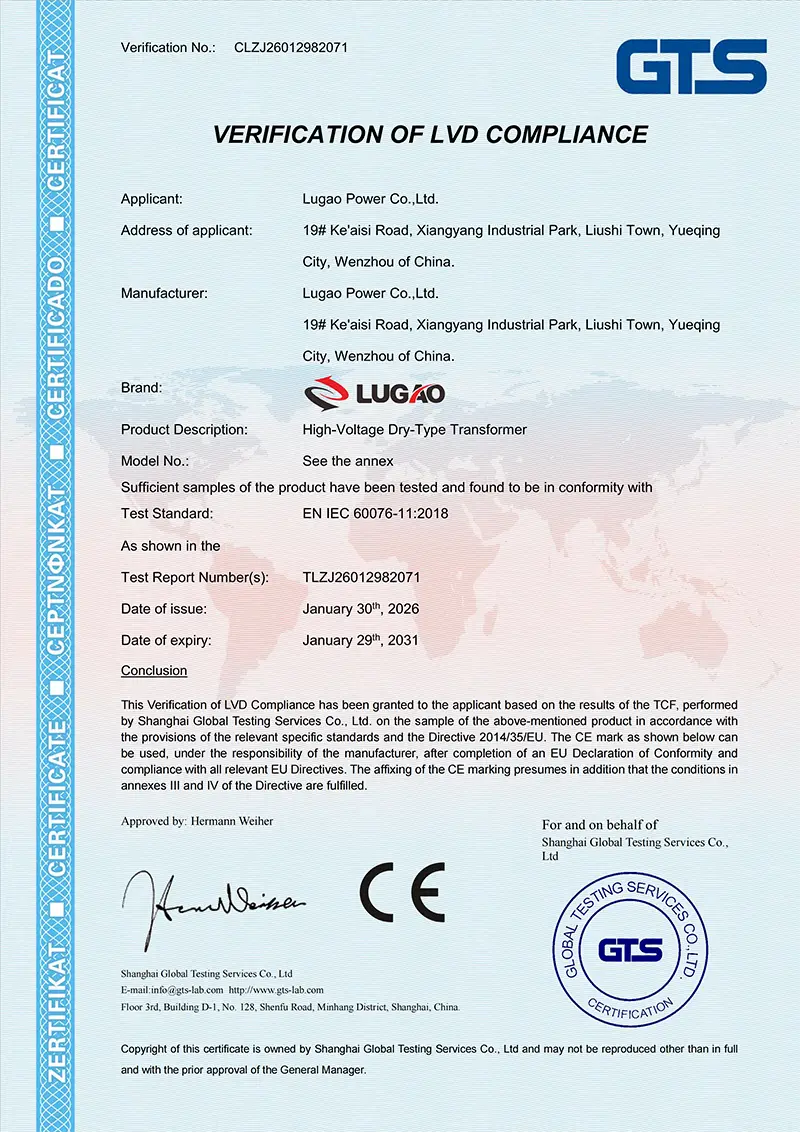

Šaltiniai: Lugao Power Co., Ltd. oficiali techninė dokumentacija ir pagal IEC standartą patvirtintos bandymų ataskaitos.
