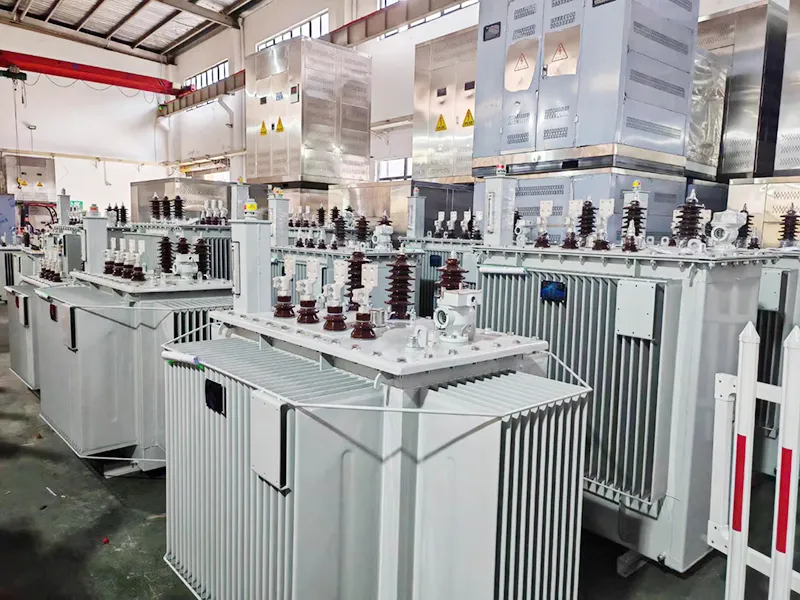

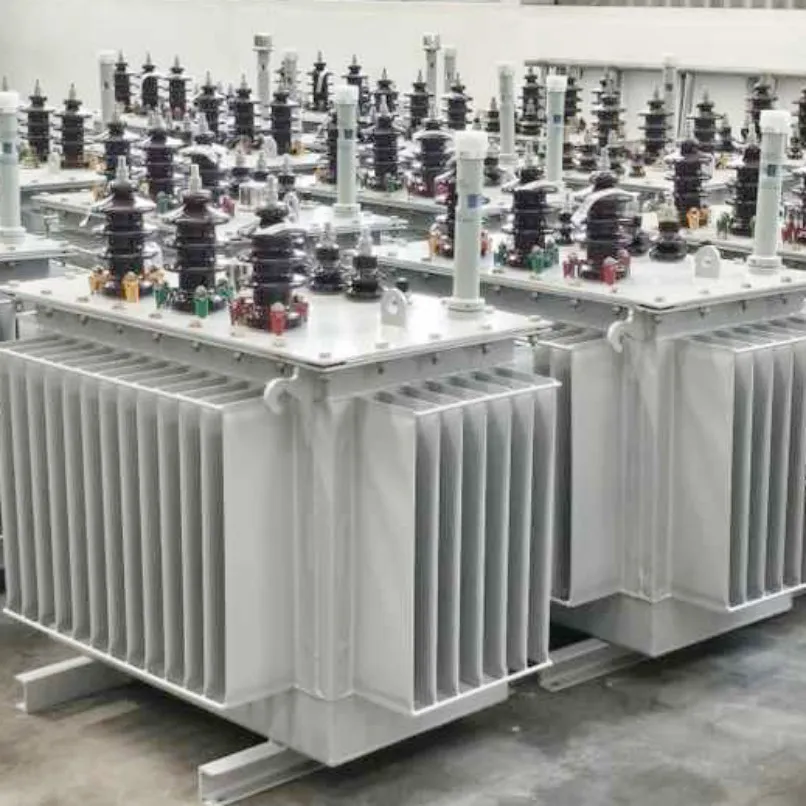

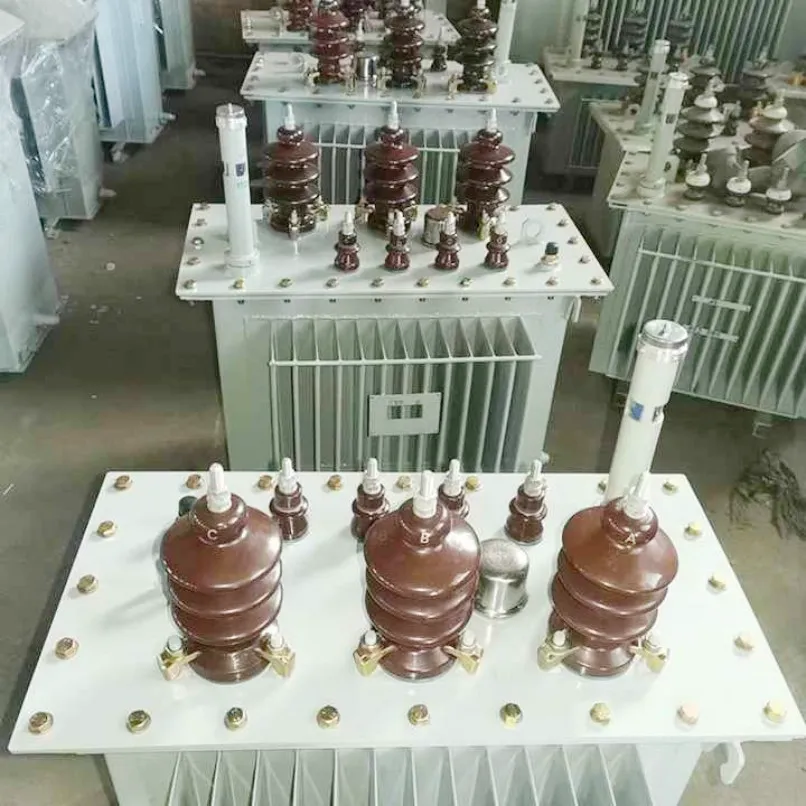

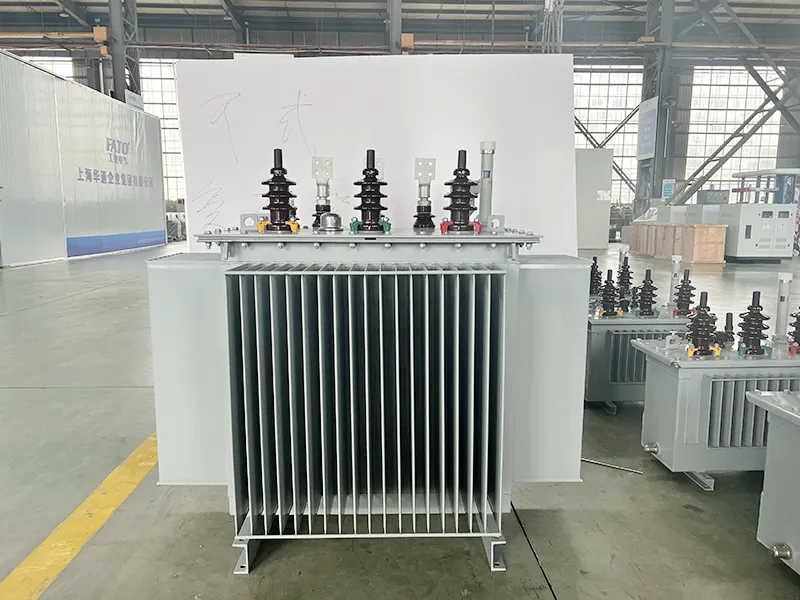

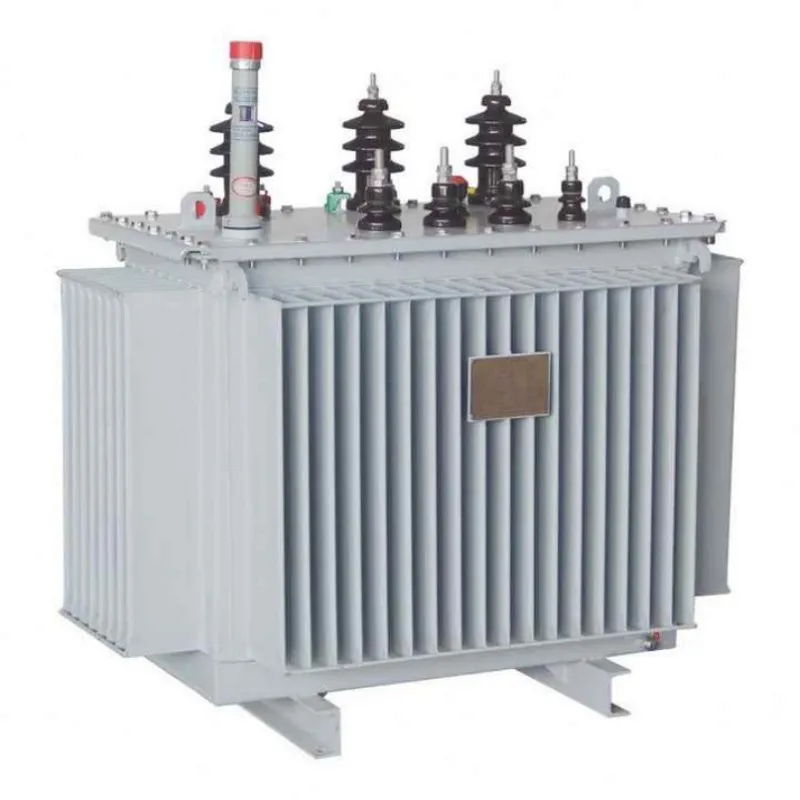

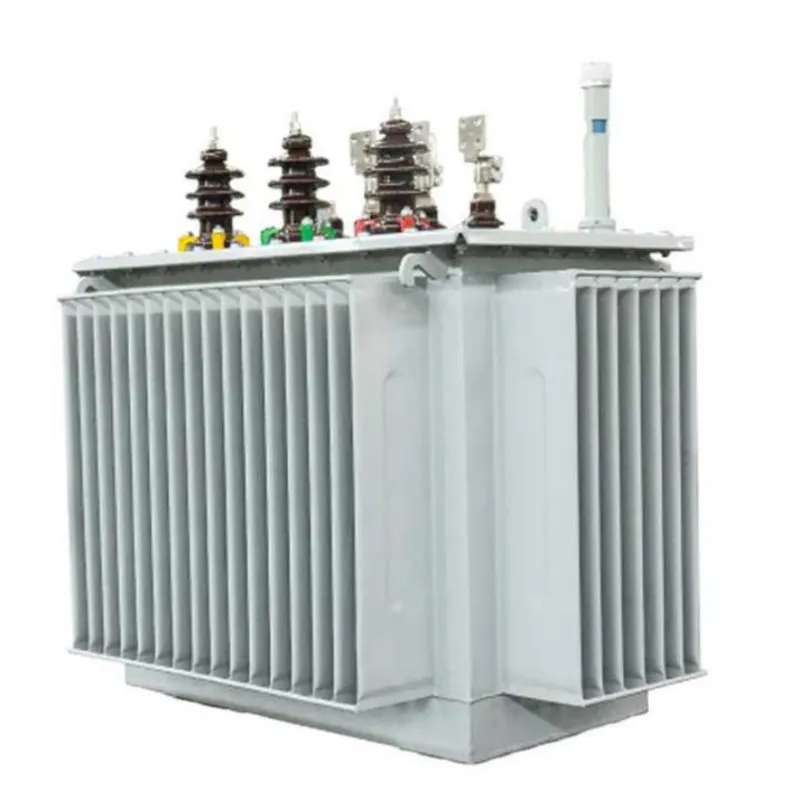

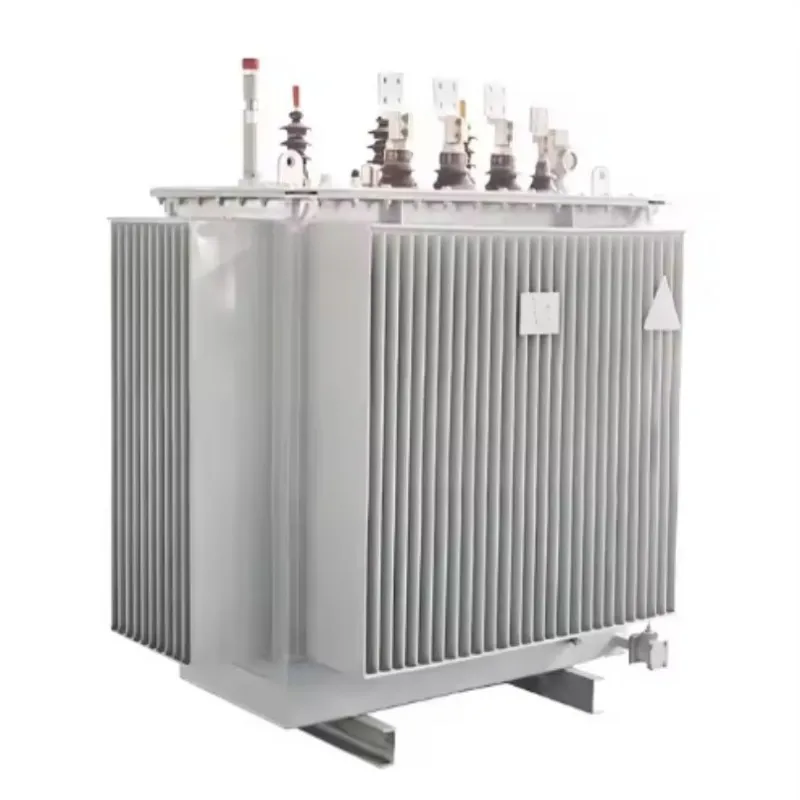

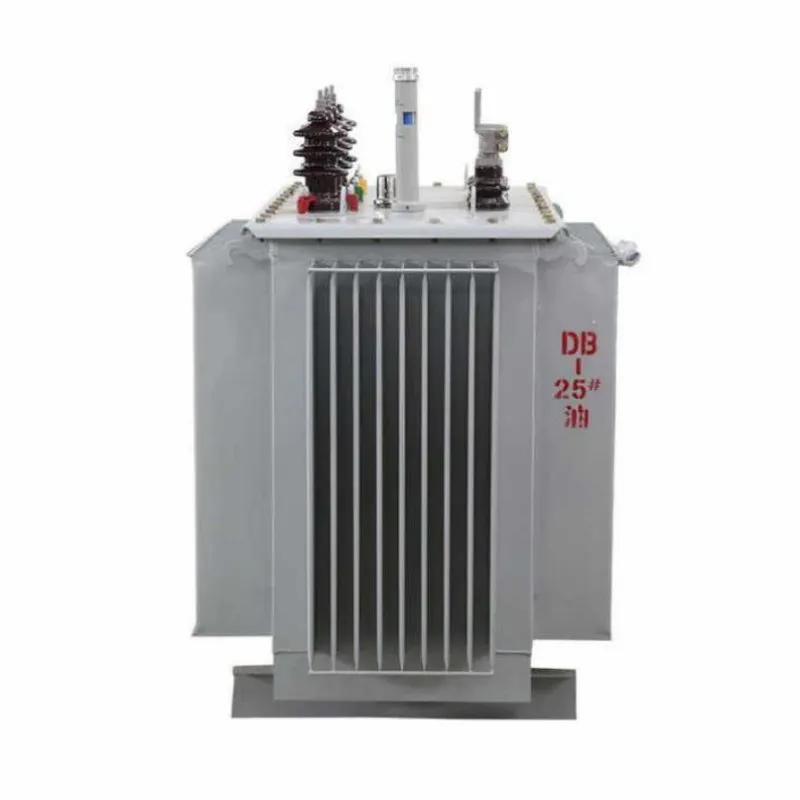

Step Down panardinamas į alyvą energijos paskirstymo transformatorius

Mūsų alyvos panardinamasis energijos paskirstymo transformatorius yra sukurtas taip, kad paverstų vidutinės arba aukštos įtampos elektros energiją (pvz., 11 kV, 22 kV arba 33 kV) į standartizuotą žemos įtampos išvestį (pvz., 400 V arba 230 V), tinkamą galutiniam vartotojui. Šis gaminys idealiai tinka elektros paskirstymo tinklams, kuriems reikalingas patikimas įtampos reguliavimas, didelė perkrovos talpa ir ilgalaikis patvarumas.

Thetransformatoriuspasižymi mažo nuostolio grūdėtumu orientuota silicio plieno šerdimi ir didelio laidumo vario apvijomis, kurios žymiai sumažina tuščiosios eigos ir apkrovos nuostolius. Alyva panardinta aušinimo sistema užtikrina efektyvų šilumos išsklaidymą, o visiškai sandari konstrukcija apsaugo nuo drėgmės patekimo ir alyvos oksidacijos, todėl sumažėja priežiūros reikalavimai ir pailgėja eksploatavimo laikas.

Produkto ypatybės ir taikymas

Savybės

1. Atitinka arba viršija IEC, ANSI, GB ir SANS standartus

2. Visiškai sandari konstrukcija su gofruoto rezervuaro konstrukcija

3. Didelė perkrovos galia ir šiluminis stabilumas

4. Mažas triukšmas ir didelis efektyvumas

5. Kompaktiška konstrukcija, tinkama montuoti ant stulpo arba ant žemės

6. Tvirtas atsparumas trumpiesiems jungimams

7. Paprastas montavimas ir mažai priežiūros reikalaujantis

8. Ilgas tarnavimo laikas su visą gyvenimą trunkančiu aptarnavimo palaikymu

9. Pasiekiama su keliais įtampos reguliavimo sriegimo diapazonais

10. Galimi aplinkai nekenksmingos izoliacinės alyvos parinktys

Klausimai ir atsakymai: pagrindinės įžvalgos

Kl .: Kas yra žingsninis transformatorius?

A: Žemyninis transformatorius yra elektros transformatoriaus tipas, kuris sumažina aukštą įėjimo įtampą iki mažesnės išėjimo įtampos. Jį sudaro daugiau apsisukimų pirminėje apvijoje ir mažiau antrinės apvijos. Šio tipogalia transformatoriusyra būtinas elektros paskirstymo sistemose, kad būtų galima saugiai tiekti naudojamus įtampos lygius į pramoninę įrangą, komercinius pastatus ir gyvenamuosius rajonus.

Kl.: Dėl ko šis sumažintas transformatorius taupo energiją?

A: Mūsų transformatoriuje naudojamas didelio pralaidumo šalto valcavimo grūdėtumas orientuotas silicio plienas ir optimizuotos šerdies jungčių struktūros, kurios žymiai sumažina histerezės ir sūkurinių srovių nuostolius. Tai lemia mažesnius tuščiosios eigos ir apkrovos nuostolius, palyginti su įprastiniais transformatoriais, o tai tiesiogiai sumažina eksploatavimo išlaidas.

Kl.: kaip alyva panardinta aušinimo sistema pagerina veikimą?

A: Izoliacinė alyva tarnauja ir kaip dielektrinė terpė, ir kaip aušinimo skystis. Jis efektyviai perduoda šilumą nuo šerdies ir apvijų į bako paviršių, kur ji išsisklaido į supančią aplinką. Tai užtikrina stabilų veikimą net nuolat didelės apkrovos ar aukštos temperatūros sąlygomis.

K: Ar šis transformatorius tinkamas naudoti lauke?

A: Taip. Visiškai sandari gofruoto bako konstrukcija apsaugo vidinius komponentus nuo drėgmės, dulkių ir korozinės aplinkos. Idealiai tinka lauko instaliacijoms, tokioms kaip pastotės, pramoniniai kiemai ir kaimo elektros paskirstymo tinklai.

Pagrindiniai taikymo scenarijai

Pramoniniai įrenginiai:Tiekia patikimą žemos įtampos maitinimą gamykloms, perdirbimo įmonėms ir sunkiosioms mašinoms.

Komerciniai pastatai:Naudojamas prekybos centruose, biurų kompleksuose ir viešbučiuose vidutinei įtampai sumažinti iki saugaus lygio.

Energijos paskirstymas namuose:Įrengiamas bendruomeninėse pastotėse arba ant stulpų montuojamose konfigūracijose, skirtose aprūpinti namų ūkį.

Atsinaujinančios energijos sistemos:Integruojamas su saulės energijos parkais ir vėjo elektrinėmis įtampai reguliuoti ir prijungti prie tinklo.

Infrastruktūros projektai:Tinka oro uostams, geležinkeliams, ligoninėms ir duomenų centrams, kuriems reikalingas didelis patikimumas.

Produkto parametras (specifikacija)

Lentelė: „Sep Down“ panardinamasis transformatorius – tipinės specifikacijos (11 kV / 0,4 kV)

Į alyvą panardinamas ir sausas transformatorius

Pasirinkite analyvinis transformatoriusšiose situacijose:kai reikalingas lauko įrengimas; kai reikalingas didesnis energijos vartojimo efektyvumas;kai reikalinga didesnė perkrovos galia; kai reikia vidutinės ar didelės talpos; arba ieškant ekonomiško elektros paskirstymo sprendimo.

Sauso tipo transformatorių rinkitės šiais atvejais:kai transformatorius sumontuotas patalpose; kai priešgaisrinė sauga yra labai svarbi;kai vietoje draudžiama naudoti alyvos pagrindu pagamintas medžiagas; arba kai projektas apima ligonines, prekybos centrus, duomenų centrus ar daugiaaukščius pastatus.

Santrauka:Alyvos transformatoriai geriau tinka lauko, pramoniniam ir viešajam elektros paskirstymui.Sauso tipo transformatoriailabiau tinka naudoti patalpose ir vietose, kurioms taikomi griežti priešgaisrinės saugos reikalavimai.

Gamybos detalės

Pagrindinė medžiaga ir procesas

Šerdis pagamintas iš didelio pralaidumo šalto valcavimo į grūdėtumą orientuoto silicio plieno su laiptuotomis juostinėmis jungtimis, sumažinančiais nuostolius be apkrovos ir įmagnetinimo srovę. Šerdis yra surišta pusiau sausa stiklo juosta, kad būtų užtikrintas konstrukcijos vientisumas ir mažas triukšmas.

Apvijos struktūra

Aukštos ir žemos įtampos apvijos gaminamos iš bedeguonių varinių laidininkų. Žemos įtampos apvijos turi folijos arba spiralės struktūrą su išilginiais alyvos kanalais, todėl padidėja mechaninis stiprumas ir atsparumas trumpajam jungimui.

Izoliacijos ir aušinimo sistema

Naudojama aukštos kokybės mineralinė alyva arba aplinkai nekenksmingas aukštos ugnies taško izoliacinis skystis. Aliejinio-popieriaus izoliacijos sistemoje atliekami vakuuminio džiovinimo ir alyvos užpildymo procesai, siekiant pašalinti likutinę drėgmę ir orą, užtikrinant aukštą dielektrinį stiprumą ir ilgalaikį patikimumą.

Bakas ir sandarinimas

Gofruotojo kartono bako konstrukcija užtikrina šiluminio plėtimosi kompensaciją be konservatoriaus. Visiškai sandari konstrukcija apsaugo nuo alyvos oksidacijos ir drėgmės patekimo, sumažina priežiūros dažnumą ir prailgina alyvos tarnavimo laiką.

Į standartinę įrangą įeina

1. Alyvos lygio matuoklis su žemo lygio aliarmu

2. Slėgio mažinimo vožtuvas

3. Surinkite termometrą su aliarmo kontaktais

4. Pasirenkama dujų relė gedimui aptikti

Kodėl verta rinktis „Lugao Step Down Transformer“.

Lugao panardinamasis alyvos transformatorius yra skirtas sumažinti vidutinę arba aukštą įtampą, pvz., 11 kV, 22 kV, 33 kV, iki žemos įtampos, pvz., 400 V arba 230 V, kad būtų galima saugiai paskirstyti energiją.

Didelis efektyvumas:Mažų nuostolių silicio plieno šerdis sumažina nuostolius be apkrovos ir taupo energiją.

Stabilus našumas:Varinės apvijos ir optimizuota struktūra užtikrina stabilią įtampos išėjimą.

Stiprus aušinimo gebėjimas:Alyva panardinta aušinimo sistema puikiai išsklaido šilumą ir palaiko ilgalaikį veikimą.

Visiškai uždarytas bakas:Apsaugo nuo drėgmės, dulkių ir alyvos oksidacijos, sumažina priežiūros poreikį.

Didelis trumpojo jungimo stiprumas:Tvirta apvija ir suspaudimo konstrukcija pagerina saugumą tinklo gedimų metu.

Naudojimas lauke:Tinka pastotėms, gamykloms, kaimo tinklams, komerciniams pastatams ir atsinaujinančios energijos projektams.

Galimas individualus dizainas:Galima pritaikyti įtampą, talpą, vektorių grupę, išleidimo diapazoną, aušinimo būdą ir bako tipą.

Griežtas bandymas prieš pristatymą:Kiekvienas transformatorius išbandomas dėl įtampos santykio, apvijų varžos, izoliacijos, tuščiosios eigos nuostolių, apkrovos nuostolių, varžos ir alyvos nuotėkio.

„Lugao“ teikia OEM ir ODM transformatorių sprendimus su patikima kokybe, greitu pristatymu ir profesionalia technine pagalba.

Produkto aptarnavimas po pardavimo

1. Nemokamas pataisymas arba pakeitimas dėl kokybės problemų, atsiradusių dėl gamybos defektų per vienerius metus.

2. Garantija netaikoma žalai, padarytai dėl žmogiškosios klaidos arba force majeure (žaibo iškrova, potvynis, gaisras ir kt.).
