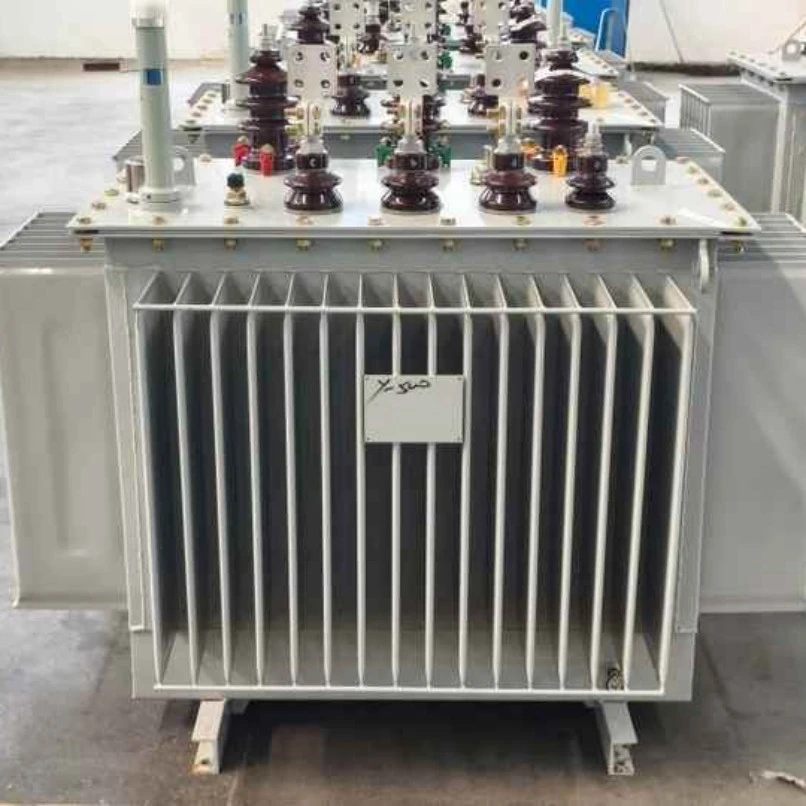

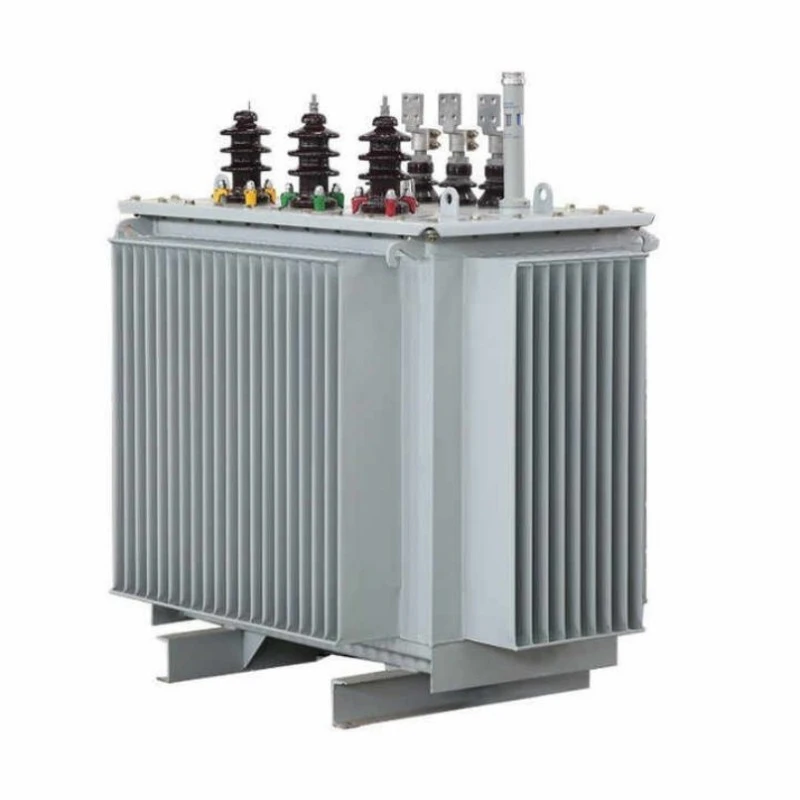

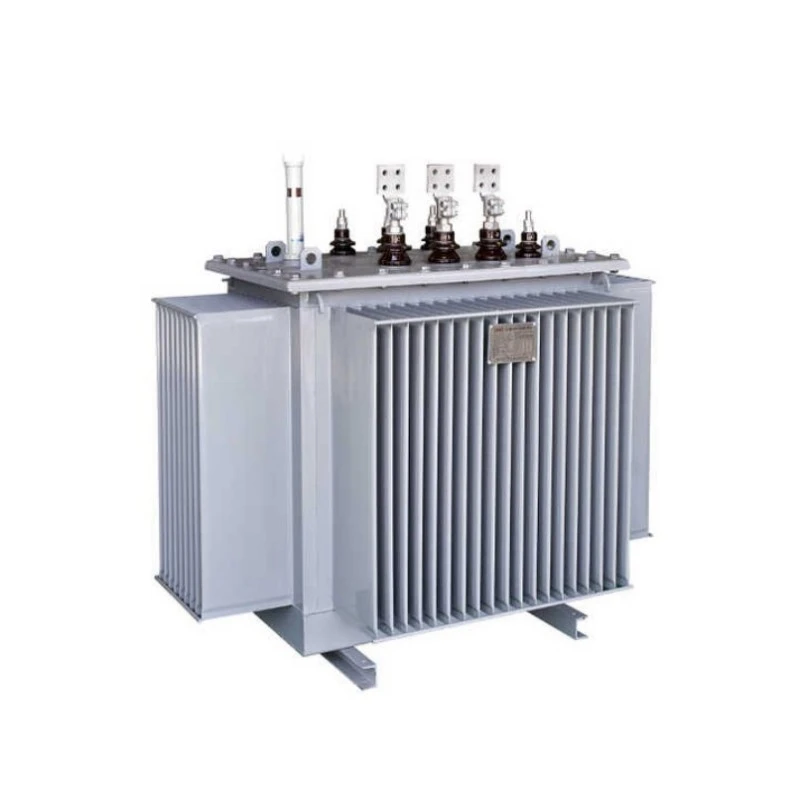

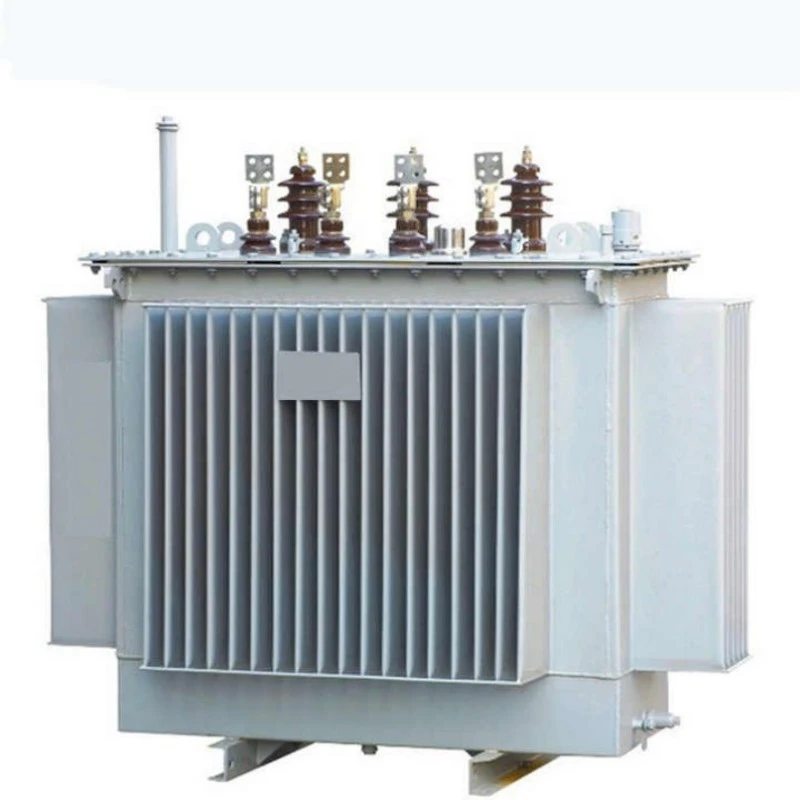

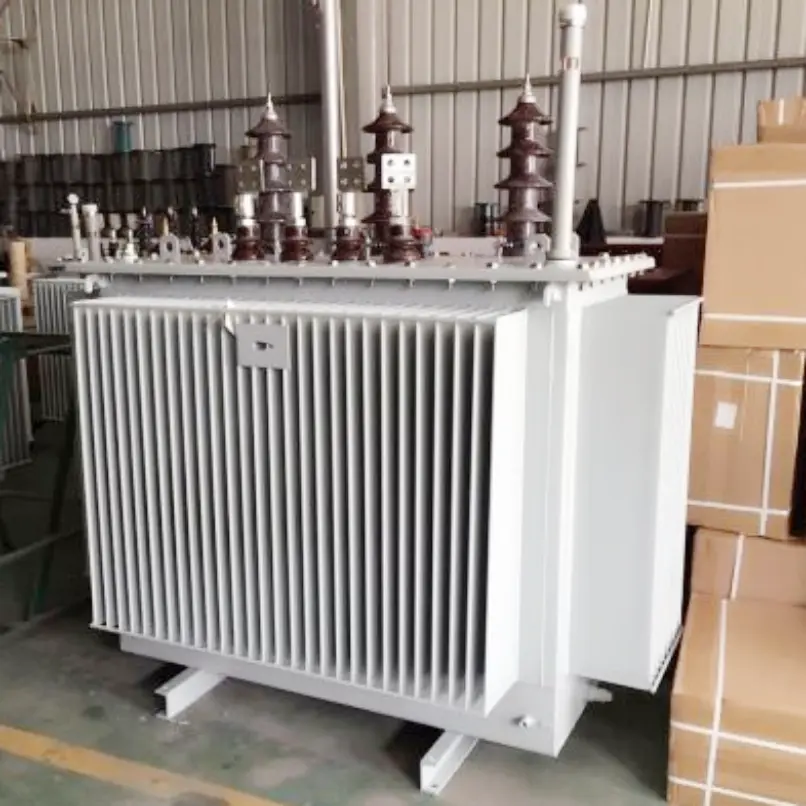

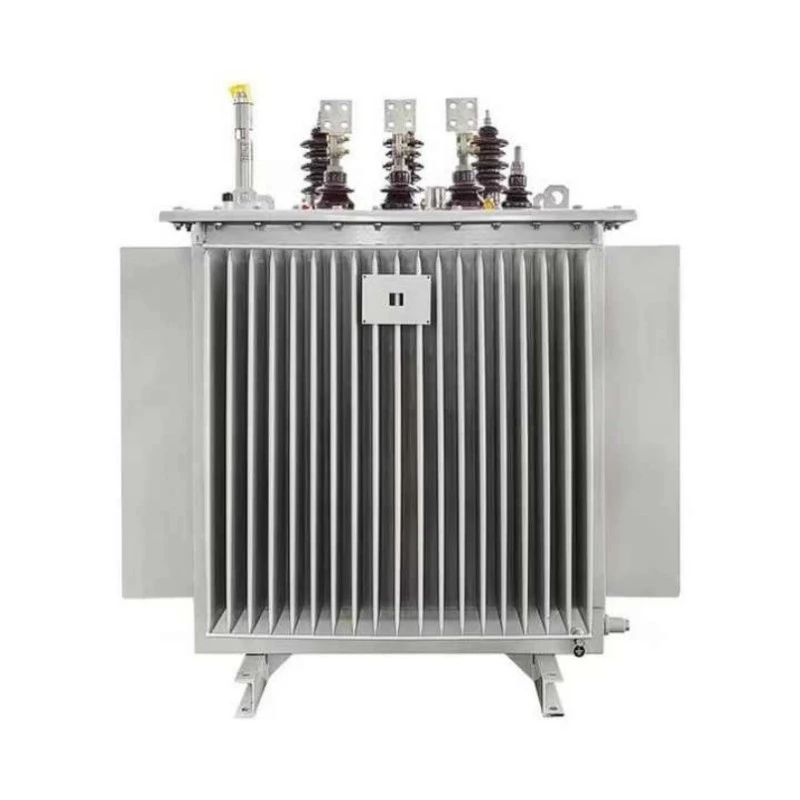

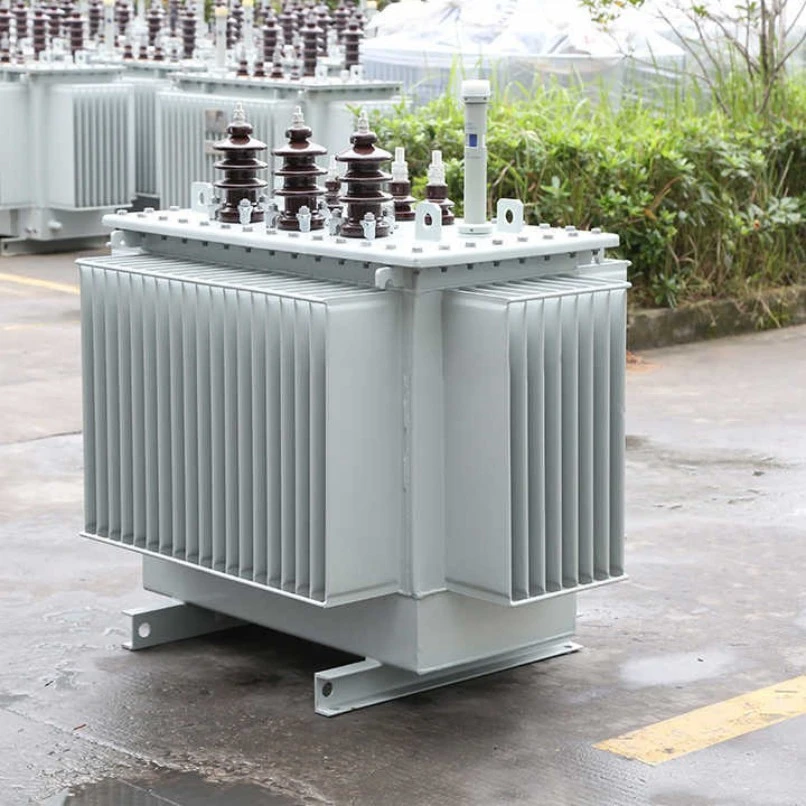

S11 kompaktinės pastotės elektros alyvos transformatorius

Mūsų įmonės kompaktinės pastotės elektros alyvos transformatorius S11 yra labai efektyvus ir energiją taupantis sprendimas, sukurtas specialiai šiuolaikiniams elektros paskirstymo tinklams. Įsigiję šį gaminį gausite integruotą įrenginį, kuriame yra transformatorius,aukštos įtampos skirstomieji įrenginiai, ir žemos įtampos paskirstymo įrangą, žymiai sutaupant montavimo vietos ir statybos kaštus.

Šiame gaminyje naudojama mažo nuostolio silicio plieno šerdis ir didelio laidumo varinės apvijos, todėl nuostoliai tuščiąja eiga yra žymiai mažesni nei nacionaliniai standartai, todėl ilgą laiką veikiant labai sumažėja energijos sąnaudos. Alyva panardinta aušinimo sistema užtikrina puikų šilumos išsklaidymą, išlaikant stabilų veikimą net esant aukštai temperatūrai ir didelėms apkrovoms. Kompaktiška modulinė konstrukcija palengvina transportavimą ir montavimą bei padidina priežiūros vietoje saugumą.

Produkto ypatybės ir taikymas

Savybės

1. Atitinka arba viršija ANSI.IEC.GB.SANS.standartus

2. Saugus tvarkymas, montavimas ir veikimas.

3. Patraukli, šiuolaikiška išvaizda

4. Protinga struktūra

5. Visiškai užsandarintas

6. Didesnis sistemos patikimumas

7. Didelis saugumas ir patikimumas eksploatuojant

8. Didelis perkrovos pajėgumas ir efektyvumas

9. Tvirta konstrukcija, pasižyminti puikiomis trumpojo jungimo ir šilumos atsparumo savybėmis

10. Transformatoriai yra efektyvesni dėl mažesnių tuščiosios eigos nuostolių ir mažesnių apkrovos nuostolių

S11 kompaktinės pastotės panardinamasis transformatorius, kompaktiškas elektros alyvos panardinamasis transformatorius, turi keturis pagrindinius privalumus:

Didelis efektyvumas ir energijos taupymas:Naudojant mažo nuostolio silicio plieną ir optimizuotą šerdies konstrukciją, tiek tuščiosios eigos, tiek apkrovos nuostoliai yra žymiai mažesni nei tradicinių gaminių, atitinkantys nacionalines energijos taupymo gaires ir labai sumažinamos eksploatacinės sąnaudos ilgalaikiam eksploatavimui.

Puiki šilumos išsklaidymo ir perkrovos talpa:kaip analyvos transformatorius, kaip aušinimo ir izoliacinė terpė naudoja aukštos kokybės izoliacinę alyvą, pasižyminčią dideliu šilumos išsklaidymo efektyvumu ir stabiliu veikimu net esant aukštai temperatūrai, didelei apkrovai ar atšiaurioms sąlygoms, efektyviai prailginant įrangos tarnavimo laiką.

Kompaktiškas konstrukcijos dizainas:S11 kompaktiškos pastotės elektros alyvos transformatoriai yra pritaikyti kompaktiškoms pastotėms, pasižymi nedideliu plotu ir kompaktiška konstrukcija, kuri palengvina montavimą ir priežiūrą. Jie ypač tinka vidaus arba lauko elektros paskirstymo aikštelėms, kuriose vietos yra labai mažai.

Didelis patikimumas ir saugumas:Visiškai sandari konstrukcija veiksmingai apsaugo nuo alyvos oksidacijos ir drėgmės patekimo, užtikrindama puikias izoliacijos savybes ir atsparumą trumpiesiems jungimams, užtikrindama ilgalaikį saugų ir stabilų veikimą sudėtingomis tinklo sąlygomis.

Taikymas

Transformatoriaus normalios eksploatacijos sąlygos

1. Aukštis virš jūros lygio yra žemiau 1000m;

2. Aplinkos temperatūra;

3. Aukščiausia oro temperatūra +40°C;

4. Aukščiausia paros vidutinė oro temperatūra+30°C;

5. Aukščiausia metinė vidutinė oro temperatūra +20°C;

6. Žemiausia lauko oro temperatūra -25°C;

Pagrindiniai taikymo scenarijai

Miesto elektros paskirstymo tinklai:Tinka kompaktiškoms pastotėms gyvenamuosiuose rajonuose, komercinėse zonose ir pramoniniuose parkuose, tenkinančios didelio tankio energijos poreikį.

Nauji energetikos projektai:S11 kompaktinės pastotės elektros alyvos transformatoriai yra plačiai naudojami fotovoltinės ir vėjo energijos gamybos sistemų, galinčių atlaikyti atšiaurią lauko aplinką, padidinimo arba paskirstymo etapuose.

Infrastruktūros statyba:Tinka vietoms, kurioms keliami dideli energijos tiekimo patikimumo reikalavimai, pavyzdžiui, oro uostuose, metro, ligoninėse ir duomenų centruose.

Laikinas ir avarinis maitinimo šaltinis:Kompaktiška konstrukcija, lengva transportuoti, tinka laikinoms pastotėms ar avarinio remonto scenarijus.

Produkto parametras (specifikacija)

S11 VS S13 transformatorių palyginimas

Tinkamo paskirstymo transformatoriaus pasirinkimas priklauso nuo jūsų projekto energijos vartojimo efektyvumo tikslų, biudžeto ir ilgalaikių veiklos sąnaudų. Tiek S11, tiek S13 alyviniai transformatoriai yra plačiai naudojami elektros paskirstymo sistemose, tačiau jie skirti skirtingiems veiklos prioritetams.

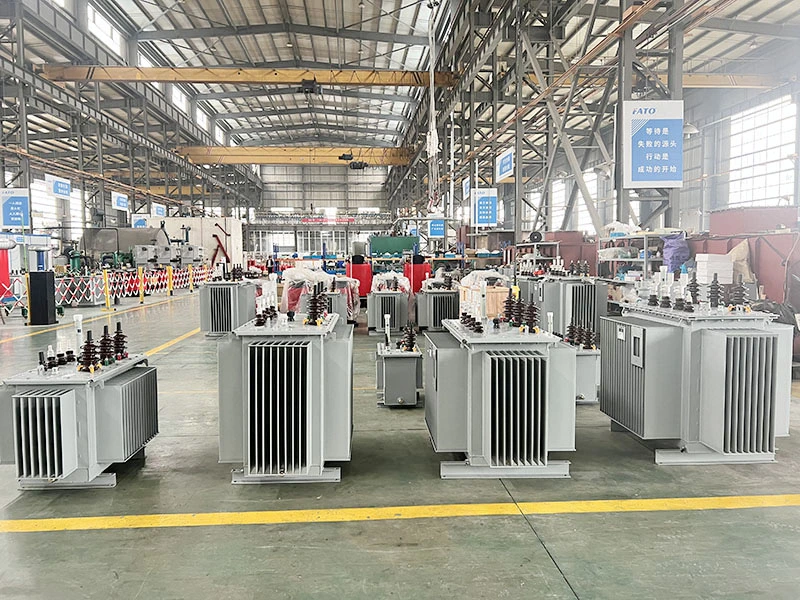

Gamybos detalės

Pagrindinė medžiaga ir procesas

S11 kompaktinės pastotės elektros alyvoje panardintų transformatorių šerdis pagaminta naudojant didelio pralaidumo šalto valcavimo grūdėtąjį silicio plieną. Šerdies laminatas yra tiksliai nukirptas ir automatiškai sukrautas, kad būtų užtikrintos sandarios jungtys ir vienodi magnetiniai takai, iš esmės sumažinant tuščiosios eigos srovę ir klaidinančius nuostolius.

Apvijos struktūra

Tiek aukštos, tiek žemos įtampos apvijose naudojami bedeguoniniai variniai laidininkai, užtikrinantys didelį elektros laidumą ir mažus varžinius nuostolius. Be to, žemos įtampos apvijos turi folijos apvijų konfigūraciją su vienoda tarpsluoksnine izoliacija, kuri žymiai padidina trumpojo jungimo atsparumą.

Izoliacijos sistema

Aukštos kokybės mineralinė izoliacinė alyva arba pasirinktinai, aplinkai nekenksmingas aukštos ugnies taško izoliacinis skystis, naudojamas puikiam dielektriniam stiprumui ir cheminiam stabilumui užtikrinti. Aliejinio popieriaus izoliacijos sistemai atliekami griežti vakuuminio džiovinimo ir alyvos užpildymo procesai, siekiant užtikrinti, kad neliktų likutinių oro burbuliukų, todėl dalinio iškrovimo pradžios įtampa gerokai viršija standartinius reikalavimus, taip užtikrinant ilgalaikį veikimo patikimumą.

Struktūrinio dizaino detalės

Bakas ir sandarinimo konstrukcija

Bakas turi gofruotą plokštę arba integruotą radiatoriaus konstrukciją, atitinkančią aušinimo reikalavimus ir suteikia elastingumo, kad automatiškai prisitaikytų prie alyvos tūrio svyravimų. Visiškai sandarioje konstrukcijoje yra slėgio mažinimo vožtuvas ir alyvos lygio indikatorius, užkertantis kelią alyvos ir aplinkos oro kontaktui, taip išvengiant oksidacijos ir drėgmės sugėrimo bei pailginant alyvos keitimo intervalus.

Kompaktiškas integruotas dizainas

Optimizuoti kompaktiškoms pastotėms, S11 kompaktiškos pastotės panardinamieji transformatoriai leidžia iš anksto integruoti su aukštos įtampos skirstomaisiais įrenginiais ir žemos įtampos skirstomaisiais skydais. Išoriniai matmenys yra tiksliai apskaičiuoti, kad būtų sumažintas pėdsakas ir atitiktų elektros atstumo ir izoliacijos atstumo reikalavimus. Kėlimo antgaliai, pagrindo tvirtinimo angos ir kabelių įvedimo būdai yra standartizuoti, kad būtų lengviau atlikti greitą montavimą ir prijungimą.

Apsaugos ir valdymo konfigūracija

Temperatūros stebėjimas ir apsauga

Standartiškai pateikiami alyvos temperatūros matuoklis ir apvijos temperatūros indikatorius, leidžiantys stebėti temperatūrą realiuoju laiku ir konfigūruoti aliarmo ir suveikimo kontaktus. Didelės talpos transformatoriams pasirenkama šviesolaidinė temperatūros matavimo sistema leidžia tiksliai stebėti apvijų karštųjų taškų temperatūrą, palaikydama duomenis dinaminei apkrovai valdyti.

Slėgio ir alyvos lygio apsauga

Sumontuotas slėgio mažinimo vožtuvas, kuris automatiškai atleidžia slėgį esant nenormaliam vidiniam bako slėgiui ir neleidžia deformuotis ar plyšti. Alyvos lygio matuoklis turi žemo alyvos lygio aliarmo funkciją, leidžiančią laiku atlikti techninę priežiūrą arba aptikti nuotėkį.

Kokybės ir testavimo užtikrinimas

Kiekvienam transformatoriui prieš pristatymą atliekami išsamūs tipo ir įprastiniai bandymai, įskaitant tuščiosios eigos praradimo ir apkrovos praradimo bandymus, trumpojo jungimo varžos bandymus, atsparumo indukuotai viršįtampai bandymus, dalinės iškrovos bandymus ir žaibo impulsų bandymus. Visi pagrindiniai veiklos rodikliai viršija tiek nacionalinių standartų, tiek IEC specifikacijų reikalavimus, užtikrinant ilgalaikį stabilų veikimą sudėtingomis lauko sąlygomis.

Kodėl verta rinktis „Lugao Power“?

Turėdama pažangias gamybos galimybes ir griežtą kokybės valdymo sistemą, „Lugao Power“ klientams visame pasaulyje teikia patikimus energijos paskirstymo įrangos sprendimus.

Specializuotas gamintojas— Lugao turi daugiau nei 10 metų patirtį energijos perdavimo ir paskirstymo įrangos sektoriuje, specializuojasi projektuojant ir gaminant alyvinius transformatorius,sauso tipo transformatoriai, surenkamos pastotės ir vidutinės bei aukštos įtampos skirstomieji įrenginiai.

Griežta kokybės kontrolė— Kiekvienam S11 serijos alyvos transformatoriui prieš išvežant iš gamyklos atliekami išsamūs įprastiniai bandymai, įskaitant tuščiosios eigos ir apkrovos praradimo bandymus, izoliacijos varžos bandymus, apvijų varžos matavimus, dielektrinio atsparumo įtampos bandymus ir gamyklos priėmimo patikras, siekiant užtikrinti patikimumą eksploatavimo vietoje.

Individualūs inžineriniai sprendimai— Siūlome įtampos, talpos, jungčių grupių, aušinimo metodų, korpusų konstrukcijų ir montavimo konfigūracijų pritaikymo paslaugas, kad atitiktų įvairių sektorių, įskaitant komunalines paslaugas, pramonę, atsinaujinančią energiją ir infrastruktūros projektus, poreikius.

Energiją taupantis dizainas— Mūsų transformatoriai gaminami naudojant aukštos kokybės šalto valcavimo grūdėtumo silicio plieno lakštus ir didelio laidumo vario apvijas, skirtas sumažinti energijos suvartojimą, pagerinti veiklos efektyvumą ir sumažinti bendras nuosavybės išlaidas per visą gyvavimo ciklą.

Atitikimas tarptautiniams standartams—— Mūsų gaminiai gaminami pagal ISO sertifikuotą kokybės valdymo sistemą ir atitinka IEC, GB ir kitus atitinkamus tarptautinius standartus. Tipo bandymo ataskaitas ir techninę dokumentaciją galima gauti paprašius.

Patikimas pasaulinis tiekimas—— Patyrusios inžinierių ir eksporto komandos palaikoma „Lugao“ teikia pasauliniams klientams technines konsultacijas, greitas kainas, lanksčias OEM/ODM paslaugas, saugią pakuotę ir greitą palaikymą po pardavimo.

Produkto aptarnavimas po pardavimo

1. Sumontavus ir pradėjus eksploatuoti transformatorių vietoje, garantuojama, kad jis bus nesandarus, o dažai nenulups ir nenubluks. Suteikiama 5 metų garantija; bet kokioms kokybės problemoms, kilusioms normaliai naudojant garantiniu laikotarpiu, garantija bus taikoma.

2. Visiems S11 kompaktiškiems pastočių elektros alyvos transformatoriams taikoma eksploatavimo trukmė, užtikrinanti gaminio priedų komplektiškumą.

3. Tarnavimo laikas ne trumpesnis kaip 30 metų.

4. Įrangos gedimo atveju tiekėjas atsakys per vieną valandą nuo pirkėjo pranešimo gavimo ir per 24 valandas išsiunčia techninį personalą į vietą šalies viduje.

Paslaugų įsipareigojimas

1. Kompaktiškos pastotės elektros alyvos transformatorius S11 gaminamas griežtai laikantis ISO 9001-2008 kokybės vadybos sistemos reikalavimų, užtikrinant, kad gaminys atitiktų 100 % kokybės standartus prieš išvežant iš gamyklos.

2. Mūsų įmonė teikia visapusišką išankstinį pardavimą, pardavimą ir aptarnavimą po pardavimo, kad užtikrintų klientų pasitenkinimą.

2. Mūsų įmonė suteikia 60 mėnesių garantiją. Iškilus kokybei, gaminį pataisysime arba pakeisime nemokamai, užtikrindami 100% klientų pasitenkinimą.

Transformatorių projektavimas ir bandymas turi atitikti šiuos standartus:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Jeigos transformatoriai“

GB/T6451-2015 „Tepalai panardinamų galios transformatorių specifikacijos ir techniniai reikalavimai“

JB/T3837-2010 „Tipo pavadinimų transformatorių gaminiams sudarymo metodas“

GB/T311.1-3.11-97 „Aukštos įtampos perdavimo ir transformavimo įrangos izoliacijos koordinavimo ir aukštos įtampos bandymo metodai“

GB10237-88 „Jeigos transformatorių izoliacijos lygiai ir dielektriniai bandymai – išorinės izoliacijos oro tarpai“

GB7595-87 „Naudojamos transformatoriaus alyvos kokybės standartas“

GB7328-87 „Transformatorių garso lygio matavimas“

GB7534-87 „Dalinio iškrovimo matavimas“

GB/T15164-94 „Į alyvą panardinamų galios transformatorių įkrovimo vadovas“

DL/T586-95 《Maitinimo įrangos naudotojų gamybos priežiūros techninis vadovas》

GB/T311.1-3.11-97 „Aukštos įtampos perdavimo ir transformavimo įrangos izoliacijos koordinavimo ir aukštos įtampos bandymo metodai“

GB2536-1990 „Transformatoriaus alyva“

JB/T56011-92 „Į alyvą panardintų galios transformatorių gaminių kokybės klasifikacija“

ZBK41005-89 „6–220KV transformatorių garso lygis“
