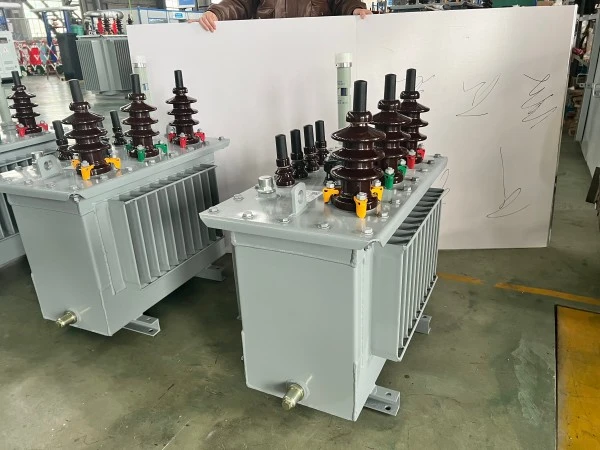

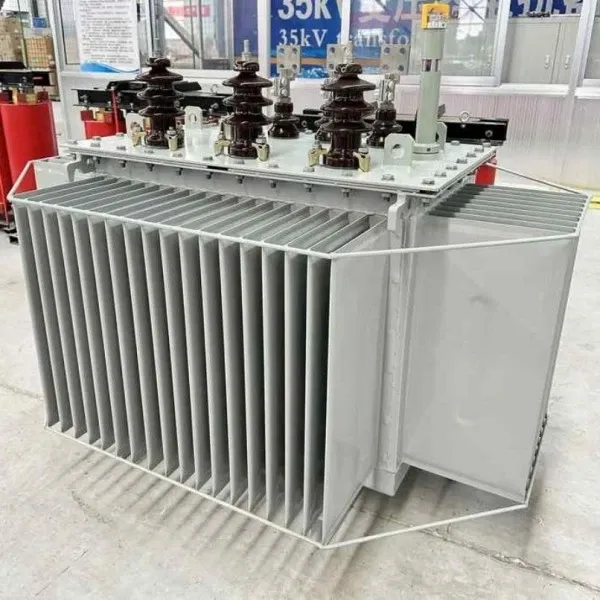

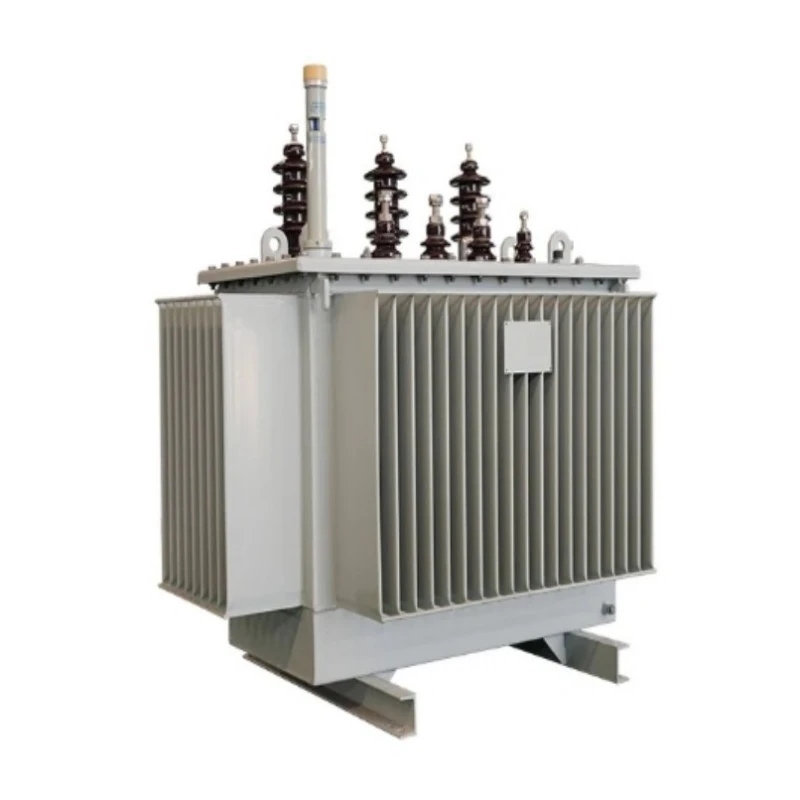

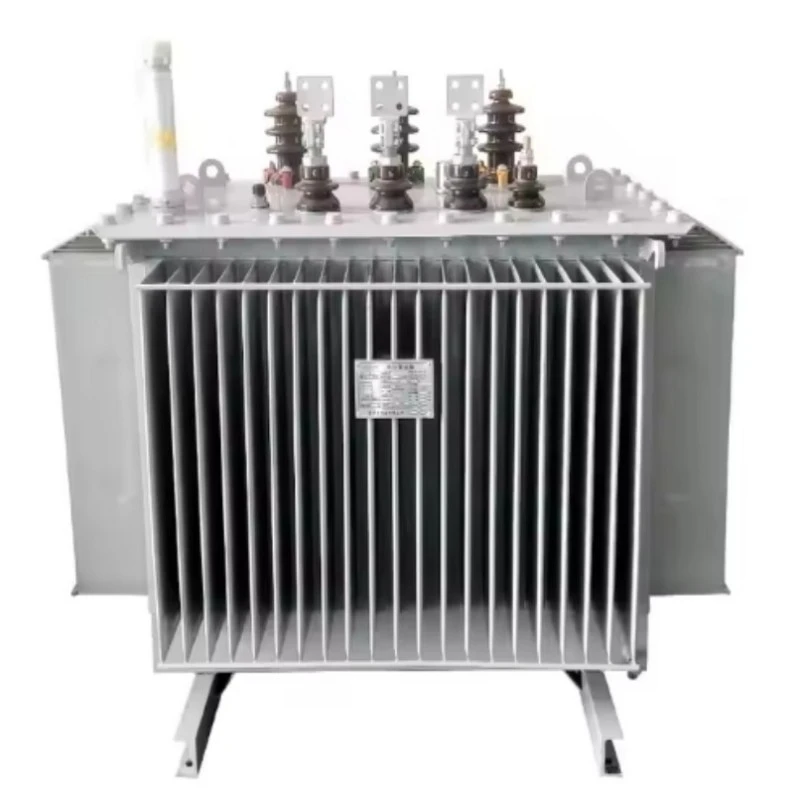

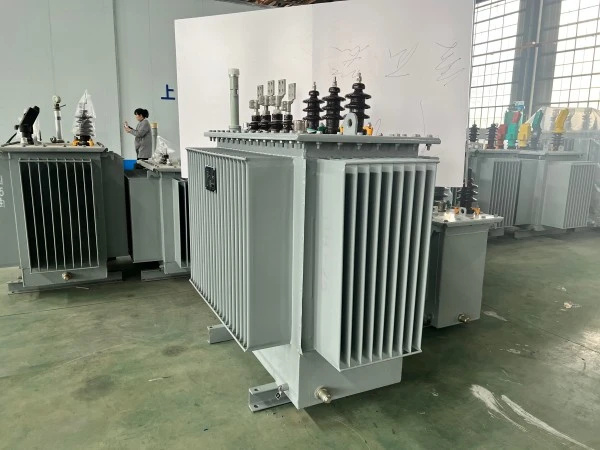

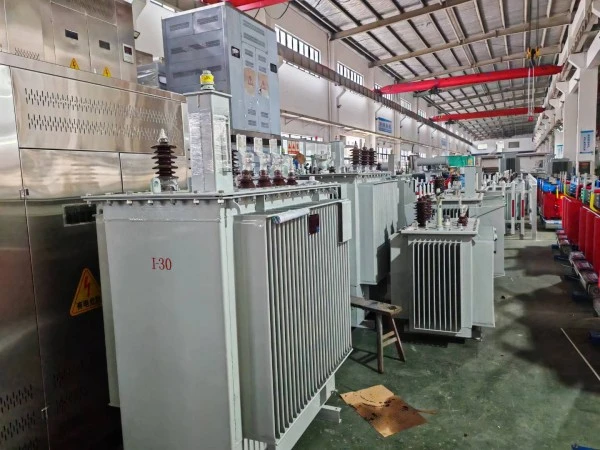

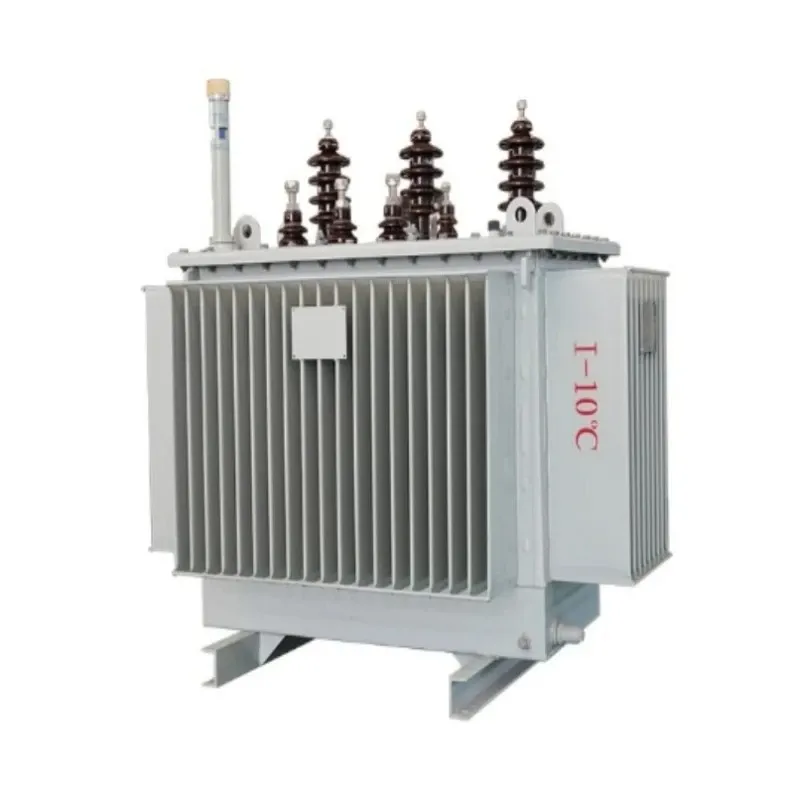

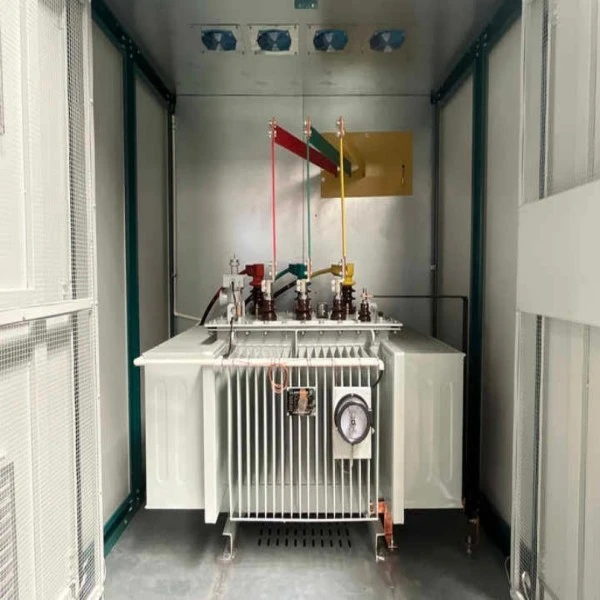

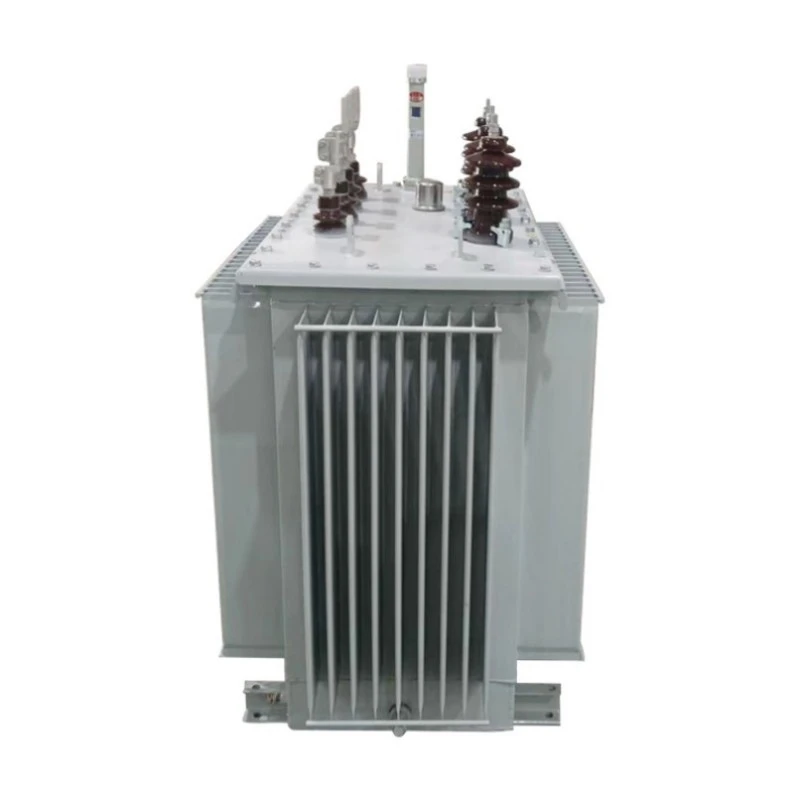

S13 Vienfazis alyvos panardinamas elektros transformatorius

Vienfazis alyvos panardinamasis elektros transformatorius S13 yra specialiai sukurtas vienfaziams maitinimo šaltiniams, pvz., kaimo elektrifikavimui, gyvenamųjų namų stulpų paskirstymui ir lengvam komerciniam naudojimui. Įsigiję šį gaminį gausite labai efektyvų, mažų nuostolių transformatorių, kuris žymiai sumažina tuščiosios eigos nuostolius, palyginti su įprastuS9irS11 serija, leisdamas išmatuojamai sutaupyti energijos per visą eksploatavimo laiką.

Šis transformatorius turi didelio pralaidumo grūdėtumą orientuotą silicio plieno šerdį su pakopinio jungties konstrukcija arba pasirinktinai amorfinio lydinio šerdį, kad nuostoliai būtų dar mažesni. Alyva panardinta aušinimo sistema užtikrina puikų šilumos valdymą, o visiškai sandari gofruoto rezervuaro konstrukcija neleidžia alyvai oksiduotis ir nepatenka į drėgmę, o tai žymiai sumažina priežiūros poreikius. Kompaktiška, lengva konstrukcija palengvina montavimą ant stulpo ir transportavimą.

Produkto ypatybės ir taikymas

Savybės

Atitinka arba viršija IEC, ANSI, GB ir SANS standartus

Itin mažas nuostolis be apkrovos, iki 30% mažesnis nei S11 serijos

Visiškai sandari gofruoto bako konstrukcija be konservatoriaus

Didelė perkrovos galia ir puikus terminis stabilumas

Mažas triukšmas, idealiai tinka gyvenamiesiems rajonams

Puikus trumpojo jungimo atsparumas

Kompaktiškas ir lengvas, skirtas montuoti ant stulpo arba platformos

Platus įtampos išjungimo diapazonas tinklo lankstumui

Galimi aplinkai nekenksmingi izoliacinės alyvos variantai

Veikimas nereikalaujantis priežiūros įprastomis eksploatavimo sąlygomis

Klausimai ir atsakymai: pagrindinės produkto įžvalgos

Kl .: Kas yra vienfazis alyvos transformatorius?

A: AVienfazis alyvos transformatorius yra paskirstymo transformatoriaus tipas, kuriame aušinimui ir izoliacijai naudojama izoliacinė alyva, skirta veikti vienfazėse elektros sistemose. Jis dažniausiai naudojamas gyvenamosiose vietovėse, kaimo elektros paskirstymui ir lengvoms komercinėms reikmėms, kur nereikia trifazio maitinimo. Alyvos panardinimas užtikrina puikų šilumos išsklaidymą ir apsaugo vidinius komponentus nuo aplinkos veiksnių.

K: Kaip S13 serija pasiekia didesnį energijos vartojimo efektyvumą nei ankstesni modeliai?

A: S13 serija užtikrina didesnį efektyvumą dėl dviejų pagrindinių patobulinimų: pirma, didelio pralaidumo šaltai valcuoto grūdėtumo orientuoto silicio plieno naudojimas su pakopine juosmens jungties šerdies struktūra žymiai sumažina histerezės ir sūkurinių srovių nuostolius. Antra, pasirenkamos amorfinio lydinio šerdys dar labiau sumažina tuščiosios eigos nuostolius iki 50%, palyginti su įprastu silicio plienu. Dėl šių patobulinimų tuščiosios eigos nuostolių vertės yra 30 % mažesnės nei S11 serijos ir gerokai mažesnės už nacionalinius energijos standartus.

Kl .: Kodėl vienfaziams transformatoriams svarbi visiškai sandari konstrukcija?

A: Vienfaziai transformatoriai dažnai įrengiami lauke vietose, kuriose oro sąlygos skiriasi. Visiškai sandarus gofruotas bakas pašalina konservatoriaus poreikį ir apsaugo nuo tiesioginio izoliacinės alyvos ir atmosferos oro kontakto. Tai sustabdo drėgmės sugėrimą ir alyvos oksidaciją, kurios yra pagrindinės izoliacijos degradacijos priežastys. Dėl to transformatoriui jo eksploatavimo metu nereikia keisti alyvos ar jo prižiūrėti, o tai labai sumažina eksploatavimo išlaidas.

Kl .: Ar šis transformatorius gali būti naudojamas atsinaujinančios energijos srityse?

A: Taip. Vienfazis panardinamasis alyvos transformatorius S13 puikiai tinka mažo masto atsinaujinančios energijos sistemoms, pvz., saulės energijos įrenginiams ant stogo, mikrovandeniniams projektams ir gyvenamųjų namų energijos kaupimo sistemoms. Dėl didelio efektyvumo ir gebėjimo valdyti įtampos svyravimus jis idealiai tinka padidinti arba sumažinti galią paskirstytoje generacijoje.

Pagrindiniai taikymo scenarijai

Kaimo elektrifikavimas:Užtikrina patikimą vienfazę maitinimą atokiems kaimams, ūkiams ir žemės ūkio operacijoms su minimaliais nuostoliais.

Gyvenamasis ant stulpo montuojamas paskirstymas:Idealiai tinka gyvenamosioms bendruomenėms, kuriose standartinis vienfazis maitinimas, kompaktiškas dydis ir mažas triukšmas.

Lengvi komerciniai pastatai:Naudojamas mažose parduotuvėse, biuruose ir kaimo prekybos centruose, kuriuose reikalingas efektyvus elektros paskirstymas.

Atsinaujinančios energijos integracija:Tinka padidinti įtampą iš gyvenamųjų namų saulės energijos sistemų arba išjungti iš mini tinklų.

Laikina statybos galia:Lengvas dizainas leidžia lengvai panaudoti laikinus elektros energijos poreikius statybvietėse.

Produkto parametras (specifikacija)

Lentelė: S13 vienfazis panardinamasis alyvos transformatorius – tipinės specifikacijos (11 kV / 0,23 kV arba 0,4 kV)*

Gamybos detalės

Pagrindinė medžiaga ir procesas

S13 vienfazis į alyvą panardinamas elektros transformatoriaus šerdis pagamintas naudojant didelio pralaidumo šalto valcavimo grūdėtąjį silicio plieną su 45° pakopinio jungties konstrukcija. Taikomoms reikmėms, kurioms reikalingas didžiausias efektyvumas, galima įsigyti amorfinio lydinio šerdį, kuri sumažina nuostolius be apkrovos iki 50 %, palyginti su įprastu silicio plienu. Šerdis yra tiksliai nukirpta ir sukrauta pusiau sausa stiklo juostele, kad būtų sumažinta vibracija ir triukšmas.

Apvijos struktūra

Tiek aukštos, tiek žemos įtampos apvijos yra suvyniotos iš bedeguonių varinių laidininkų, todėl užtikrinamas didelis laidumas ir minimalūs varžos nuostoliai. Žemos įtampos apvija turi folijos arba spiralinę struktūrą su išilginiais alyvos kanalais, žymiai pagerindama mechaninį stiprumą ir trumpojo jungimo atsparumą.

Izoliacijos ir aušinimo sistema

Aukštos kokybės mineralinė izoliacinė alyva naudojama kaip standartinė aušinimo ir dielektrinė terpė. Paprašius galima įsigyti aplinkai nekenksmingų aukštos ugnies taško izoliacinių skysčių. Aliejinio-popieriaus izoliacijos sistemoje atliekami griežti vakuuminio džiovinimo ir alyvos užpildymo procesai, pašalinant likutinę drėgmę ir oro burbuliukus, užtikrinant, kad dalinio iškrovimo pradžios įtampa gerokai viršija standartinius reikalavimus.

Bakas ir sandarinimas

Bakas turi gofruoto skydo dizainą, kuris užtikrina šilumos išsklaidymo ir šiluminio plėtimosi kompensavimą, todėl nereikia išorinio konservatoriaus. Visiškai sandari konstrukcija apsaugo nuo alyvos oksidacijos ir drėgmės patekimo, užtikrindama nereikalaujantį techninės priežiūros veikimą visą transformatoriaus tarnavimo laiką. Slėgio mažinimo vožtuvas ir alyvos lygio matuoklis yra standartinės saugos priemonės.

Klausimai ir atsakymai: gamyba ir kokybė

K: Kokie kokybės testai atliekami kiekvienam transformatoriui?

A: Kiekvienam vienfaziam S13 transformatoriui prieš pristatymą atliekamas išsamus įprastų ir tipo bandymų rinkinys, įskaitant tuščiosios eigos nuostolių ir apkrovos nuostolių matavimus, trumpojo jungimo varžos bandymus, atsparumo indukuotai viršįtampai bandymus, dalinės iškrovos bandymus ir žaibo impulsų bandymus. Visi bandymų rezultatai yra dokumentuojami ir atsekami.

K: Kaip gofruoto bako konstrukcija prisideda prie patikimumo?

A: Gofruotojo kartono rezervuaro konstrukcija atlieka tris svarbias funkcijas: padidina paviršiaus plotą, kad šiluma būtų efektyviai išsklaidyta, užtikrina lankstų plėtimosi pajėgumą, kad būtų galima prisitaikyti prie alyvos tūrio pokyčių priklausomai nuo temperatūros, ir sukuria visiškai sandarią aplinką, kuri izoliuoja alyvą nuo išorinių teršalų. Tai pašalina alyvos konservatoriaus ir alsavimo sistemos poreikį, sumažina galimų gedimų vietas ir supaprastina priežiūrą.

K: Koks numatomas šio transformatoriaus tarnavimo laikas?

A: Esant normalioms eksploatavimo sąlygoms, vienfazis alyvos panardinamasis elektros transformatorius S13 yra skirtas ne trumpesniam nei 30 metų tarnavimo laikui. Visiškai sandari konstrukcija ir aukštos kokybės medžiagos užtikrina ilgalaikį patikimumą, nereikalaujant alyvos keitimo ar šerdies priežiūros.

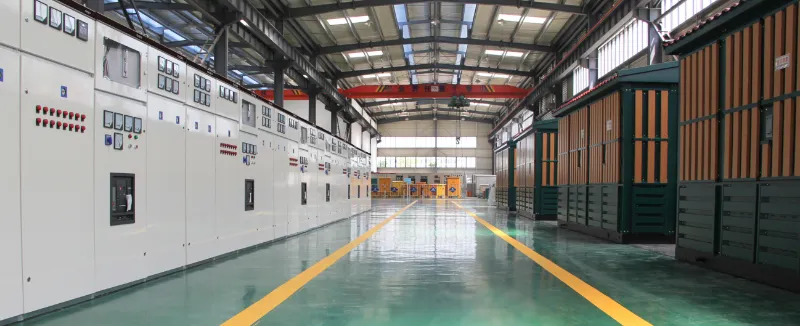

Gamybos pajėgumai

„Lugao Power“ valdo modernias transformatorių gamybos linijas su pažangia apvijų, šerdies pjovimo, vakuuminio džiovinimo ir bandymo įranga. Mes palaikome OEM & ODM gamybą ir teikiame pritaikytus įtampos, talpos, dažnio ir tarptautinių standartų sprendimus, užtikrinančius stabilią kokybę ir patikimą pristatymą.

Produkto aptarnavimas po pardavimo

Sumontavus ir pradėjus eksploatuoti transformatorių garantuojama, kad jis bus nesandarus, o dažai nenulups ir nenubluks. Suteikiama 5 metų garantija ir visą gyvenimą trunkanti techninė pagalba; bus padengtos visos kokybės problemos, kilusios normaliai naudojant garantiniu laikotarpiu.

Visiems S13 vienfaziams transformatoriams taikomas visą eksploatavimo laiką trunkantis aptarnavimas, užtikrinantis ilgalaikį atsarginių dalių prieinamumą ir techninę pagalbą.

Nurodytomis eksploatavimo sąlygomis tarnavimo laikas yra ne trumpesnis kaip 30 metų.

Įrangos gedimo atveju tiekėjas atsakys per vieną valandą nuo pirkėjo pranešimo gavimo ir per 24 valandas išsiunčia techninį personalą į vietą šalies viduje.

Paslaugų įsipareigojimas

Vienfazis alyvos panardinamasis elektros transformatorius S13 pagamintas griežtai laikantis ISO 9001:2015/2018 kokybės vadybos sistemos reikalavimų, užtikrinant, kad gaminys atitiktų 100% kokybės standartus prieš išvežant iš gamyklos.

Mūsų įmonė teikia visapusiškas išankstinio pardavimo, pardavimo ir po pardavimo paslaugas, kad užtikrintume klientų pasitenkinimą.

Mūsų įmonė siūlo 5 metų garantiją ir visą gyvenimą trunkančią techninę pagalbą. Iškilus kokybei, gaminį pataisysime arba pakeisime nemokamai, užtikrindami 100% klientų pasitenkinimą.

Gamyklos stiprumas

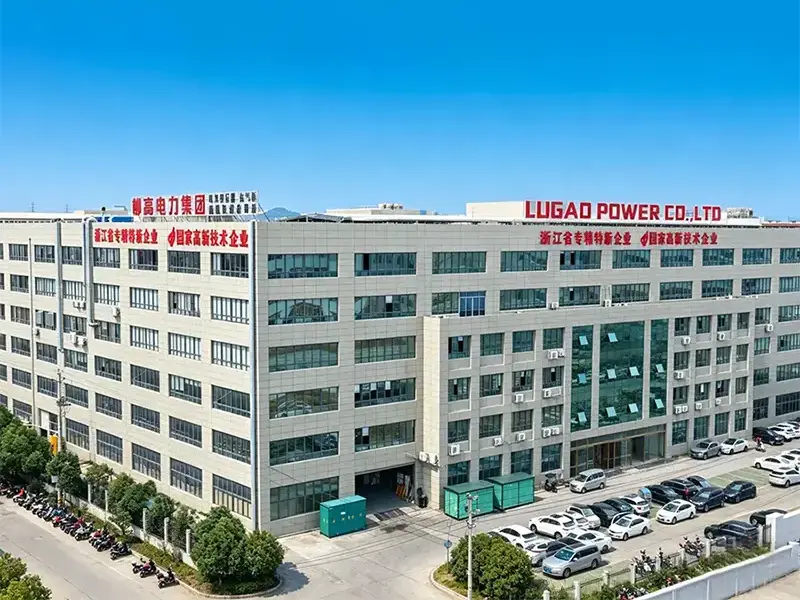

Turėdamas ilgametę elektros perdavimo ir paskirstymo įrangos gamybos patirtį,Lugao galiasukūrė profesionalią gamybos bazę, skirtą patikimiems transformatorių sprendimams pasaulinėms komunalinių paslaugų įmonėms, EPC rangovams, pramonės objektams ir atsinaujinančios energijos projektams pristatyti.

Kodėl pasauliniai klientai renkasi Lugao

✔ Profesionalus transformatorių gamintojas

✔ Modernūs gamybos cechai

✔ Patyrusi inžinierių ir tyrimų bei plėtros komanda

✔ Griežta ISO 9001 kokybės valdymo sistema

✔ Visos įprastos ir tipo testavimo galimybės

✔ Atitikimas IEC, ANSI, IEEE ir GB standartams

✔ Galimas OEM ir ODM pritaikymas

✔ Stabili tiekimo grandinė ir greitas pristatymas

✔ Eksportuokite patirtį į kelias tarptautines rinkas

✔ Profesionali techninė pagalba prieš ir po pardavimo
