Išmanioji surenkama lauko dėžės tipo pastotė

Kas yra ši įranga?

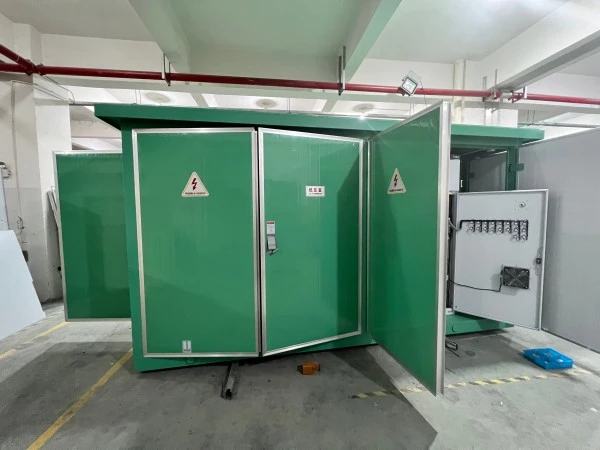

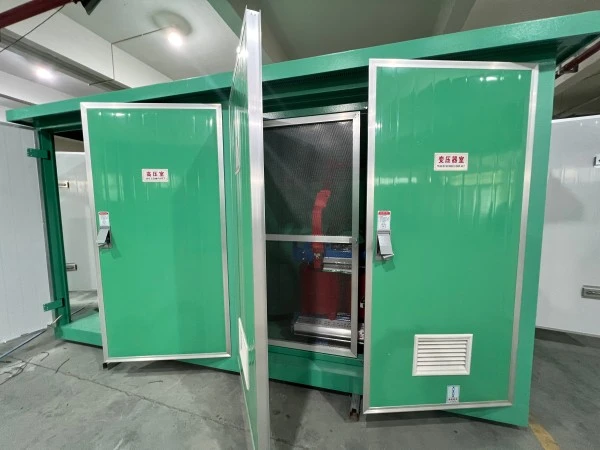

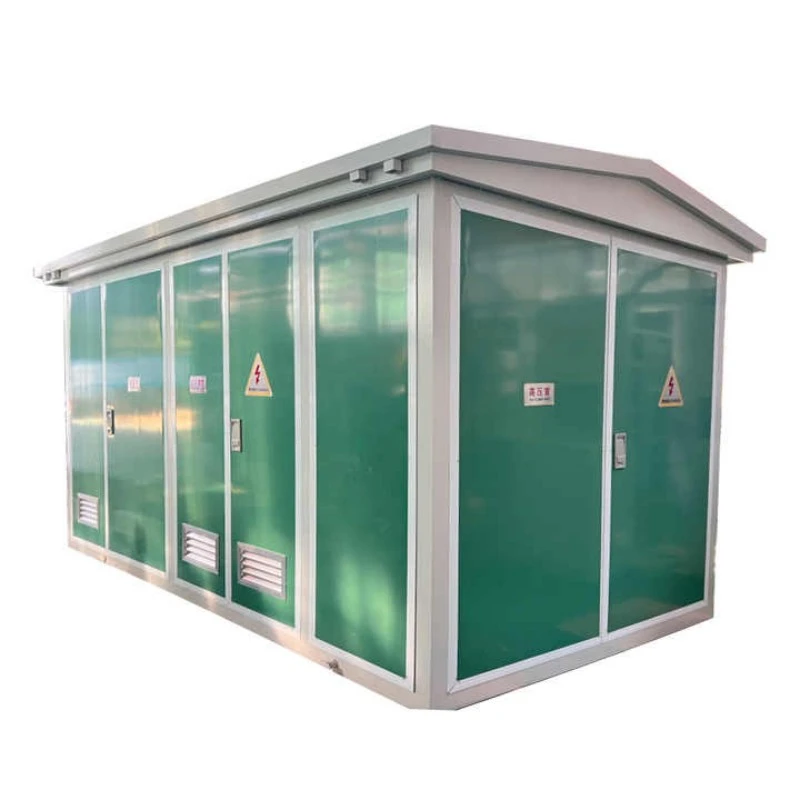

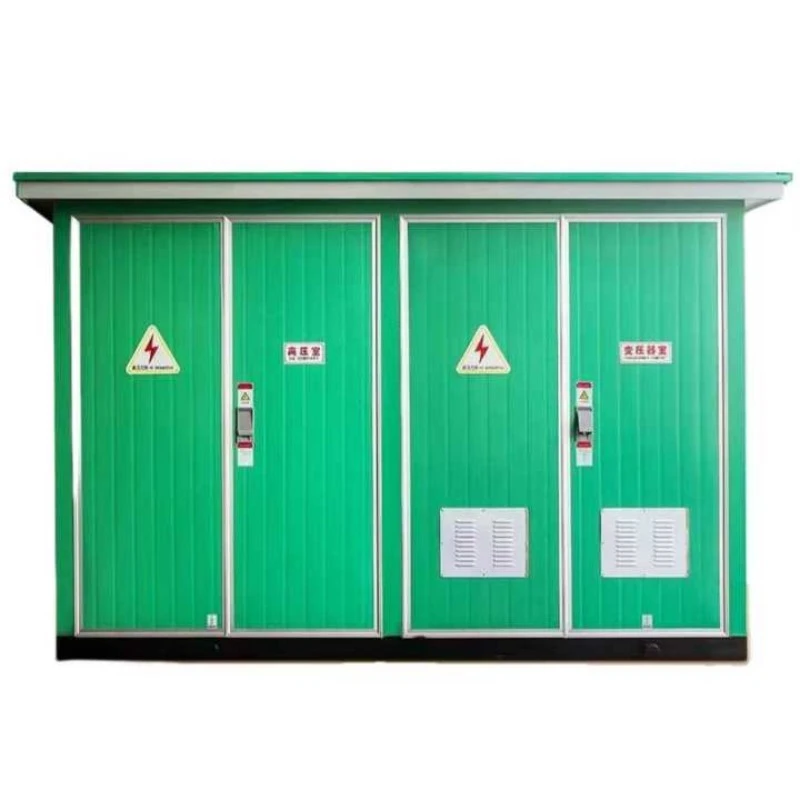

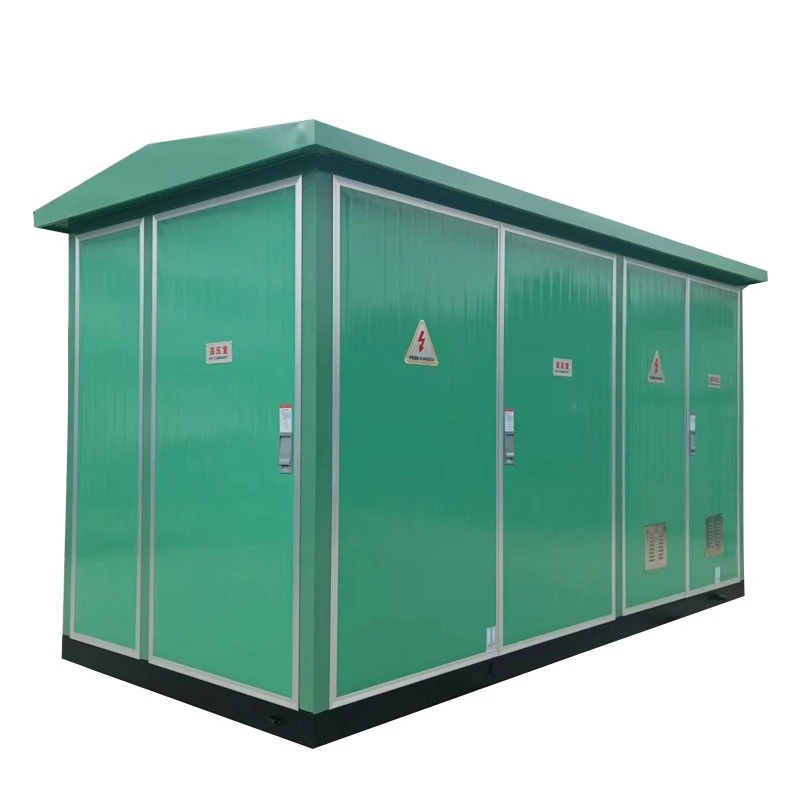

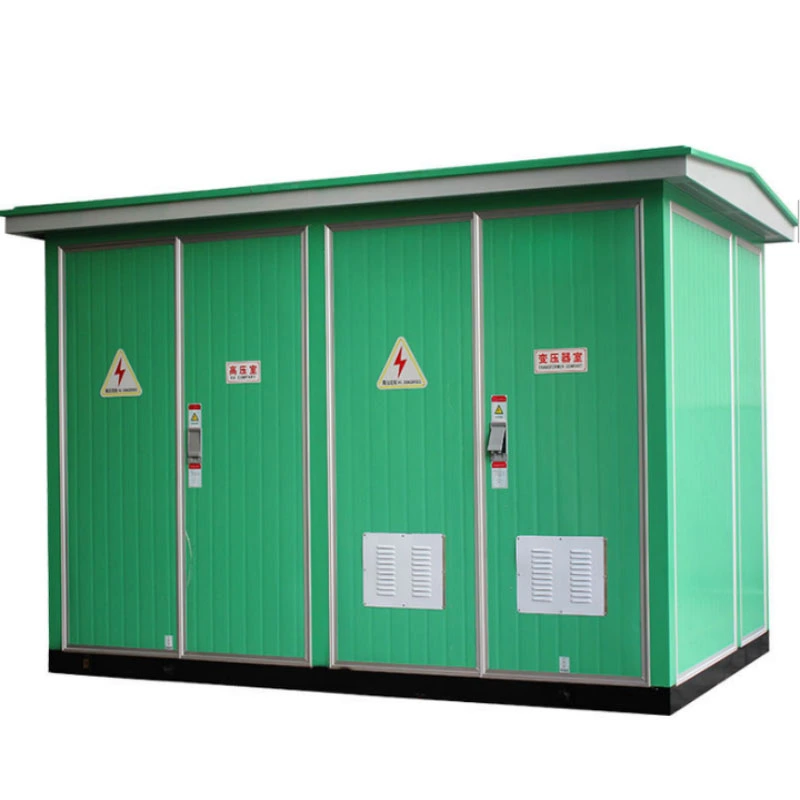

YB-24 išmanioji surenkama lauko dėžės tipo pastotė yra gamykloje surinktas kompaktiškas maitinimo paskirstymo įrenginys,aukštos įtampos skirstomieji įrenginiai, galios transformatorius ir žemos įtampos paskirstymo įranga į vieną oro sąlygoms atsparų korpusą. Jis priklauso surenkamųjų pastočių, dar vadinamų „kompaktinėmis pastotėmis“ arba „supakuotomis pastotėmis“, šeimai.

Modelio kodo suskirstymas:

YB – surenkamoji dėžės tipo pastotė

24 — Dizaino serijos kodas, vaizduojantis protingą valdymą ir modulinę konfigūraciją

Ką tai daro?

Pagrindinė šios įrangos funkcija yra gauti aukštos įtampos elektros energiją (paprastai 10 kV arba 35 kV), sumažinti ją iki žemos įtampos (400 V/380 V) per integruotą transformatorių ir saugiai paskirstyti galutinių vartotojų apkrovoms, pavyzdžiui, gyvenamosioms bendruomenėms, komercinėms aikštėms, gamykloms ar elektromobilių įkrovimo stotims.

Skirtingai nuo tradicinių civilinių pastočių, YB-24 nereikia surinkti atskirų komponentų vietoje. Jis yra visiškai prijungtas, iš anksto patikrintas ir pristatomas kaip vienas įrenginys. Jame naudojamas be alyvos sauso tipo arba biologiškai skaidomas alyvos pripildytas transformatorius (pasirinktinai) ir veikia natūralus arba priverstinis oro aušinimas. Išmani valdymo sistema leidžia nuotoliniu būdu rinkti duomenis, signalizuoti apie gedimus ir automatiškai perjungti, todėl ji idealiai tinka išmaniojo tinklo programoms.

Produkto privalumai

YB-24 išmanioji surenkama lauko dėžės tipo pastotė turi aiškių pranašumų, palyginti su tradicinėmis pastotėmis:

1. Vietos taupymas ir greitas montavimas

Užima tik 40 % įprastos civilinės pastotės ploto

Galima sumontuoti ant paprasto betono trinkelės per 2-3 dienas

Nereikia atskirų įrangos patalpų ar ventiliacijos šachtų

2. Aukštas intelektas

Standartiškai įrengtas RTU (Remote Terminal Unit)

Palaiko 4G/5G arba šviesolaidinį ryšį

Įtampos, srovės, galios koeficiento, temperatūros ir durų būsenos stebėjimas realiuoju laiku

Nuotolinis išjungimas/uždarymas ir parametrų reguliavimas

3. Sauga ir aplinkos apsauga

Neprivalomas dizainas be alyvos (sauso tipo transformatorius)

Lankui atsparus aukštos įtampos skyrius

IP54 apsaugos klasė apsaugo nuo dulkių ir vandens patekimo

Kabelio įvedimas iš apačios pašalina atviras įtampingąsias dalis

4. Ekonomiškas gyvavimo ciklas

30–40% mažesnės pradinės investicijos nei civilinės pastotės

60 % sumažintos civilinės inžinerijos sąnaudos

Mažesnės priežiūros išlaidos dėl modulinių komponentų keitimo

5. Pritaikymas atšiaurioms aplinkoms

Darbinės temperatūros diapazonas: -25°C iki +55°C

Antikorozinė danga pakrantės ar pramoninėms zonoms

Šaltiesiems regionams pasirenkama vidaus šildymo sistema

Produkto funkcija

Produkto taikymas

YB-24 išmanioji surenkama lauko dėžės tipo pastotė tinka įvairiems scenarijams, kai reikalingas greitas diegimas, nedidelis plotas ir protingas veikimas.

Gamybos detalės

1. Korpusų gamyba

CNC perforavimas, lenkimas ir suvirinimas aukštam tikslumui

Dvisluoksnis miltelinis dažymas (daug cinko gruntas + poliesterio viršutinis sluoksnis) ≥80 μm

Druskos purškimo bandymas ≥500 valandų

Stogas su 5° nuolydžiu, kad vanduo nesikauptų

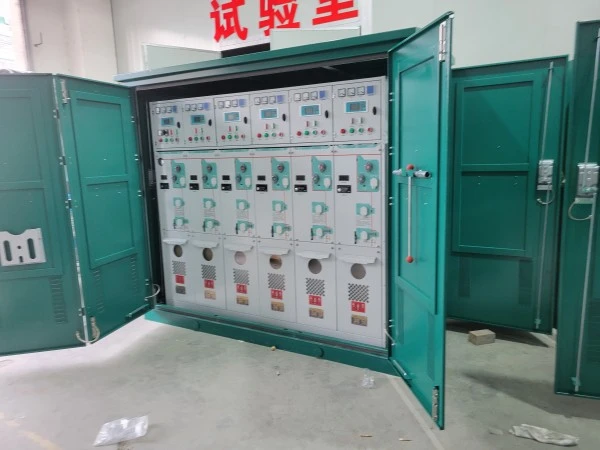

2. Vidinis išdėstymas

HV skyrius: SF6 žiedo pagrindinis blokas arba apkrovos pertraukimo jungiklis, žaibo iškroviklis, aukštos įtampos saugiklis

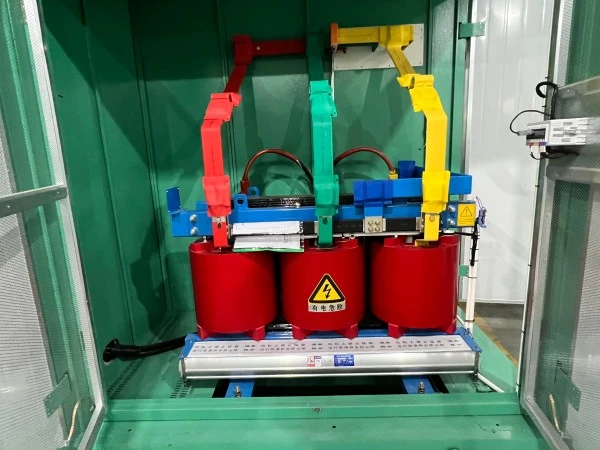

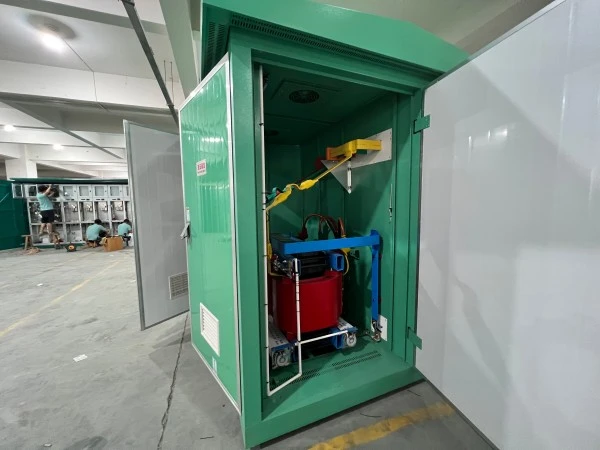

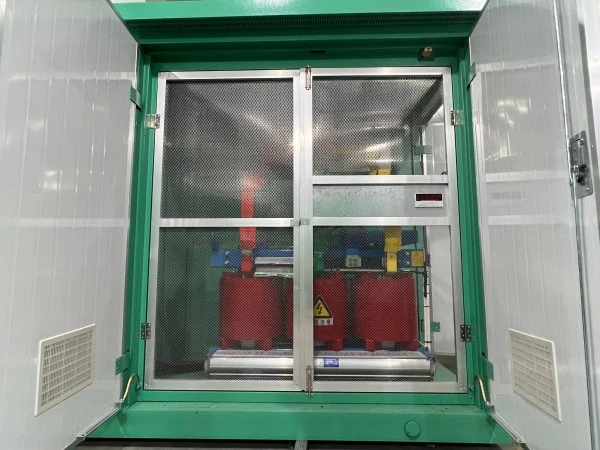

Transformatoriaus skyrius: Transformatorius montuojamas ant ritinėlių, nuimamas priekinis skydelis, kad būtų lengviau prižiūrėti

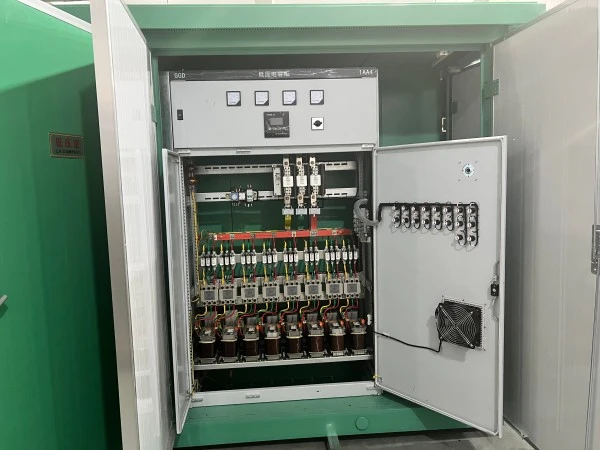

LV skyrius: Pagrindinis pertraukiklis, atšakų pertraukikliai, automatinis kondensatorių bankas, išmanusis stebėjimo terminalas

Visi skyriai atskirti ugniai atspariomis metalinėmis pertvaromis (A klasė)

3. Išsamios sistemos informacija

Temperatūros stebėjimas: PT100 jutikliai ant transformatoriaus apvijų ir korpuso viduje

Durų būsena: magnetinis kontaktinis jungiklis su signalizacija į debesį

Energijos apskaita: 1 klasės arba 0,5S dvikryptis skaitiklis

Nuotolinis valdymas: palaiko IEC 60870-5-101/104, DNP3.0

Vietinis valdymas: slaptažodžiu apsaugotas HMI su įvykių registravimu

4. Kabelio įvedimas ir įžeminimas

Apatinis kabelio įvadas su guminiais tarpikliais (išlaikomas IP54 įvertinimas)

Speciali varinė įžeminimo šyna (40 × 4 mm) visuose skyriuose

Įžeminimo varža ≤4Ω

5. Kokybės patikrinimas prieš pristatymą

Maitinimo dažnio įtampos atsparumo bandymas (35 kV aukštosios įtampos pusėje, 2,5 kV LV pusėje)

Transformatoriaus posūkių santykis ir tuščiosios eigos nuostolių bandymas

Išmaniosios sistemos ryšio testas (30 min. nuolatinis ping)

Lietaus testas (imituojamas 10 mm/min 1 valandą)

Pakavimas ir aptarnavimas po pardavimo

Pakuotė

Visas blokas suvyniotas į tamprią plėvelę + gofruoto kartono kampai

Medinis padėklų pagrindas su šakinio krautuvo lizdais

Sausinimo maišeliai korpuso viduje, kad būtų išvengta drėgmės gabenimo metu

Visos išorinės angos užsandarintos vandeniui atsparia juosta

Įsipareigojimas aptarnauti po pardavimo

Garantijos laikotarpis: 12 mėnesių nuo išsiuntimo datos (galima pratęsti iki 24 arba 36 mėnesių su mokama paslaugų sutartimi)

Dažnai užduodami klausimai (DUK)

1 klausimas: ar YB-24 išmanioji surenkama lauko dėžės tipo pastotė tinka pakrantės vietovėms, kuriose yra didelis druskingumas?

A: Taip. Standartiniame korpuse naudojama antikorozinė miltelinė danga, kurios storis ≥80 μm, ir išlaiko 500 valandų druskos purškimo testą. Labai korozinėms aplinkoms (pvz., prievadams, chemijos gamykloms) siūlome nerūdijančio plieno 304/316 gaubtus ir papildomą vidinių šynų dangą.

2 klausimas: ar galima pakeisti transformatorių nepakeičiant visos pastotės?

A: Taip. Transformatoriaus skyrius suprojektuotas su nuimamais šoniniais skydais ir ritininiais bėgiais. Transformatorių galima ištraukti iš priekio arba šono, o pakaitinį bloką galima įdėti nepažeidžiant HV arba LV skyrių. Šis moduliškumas yra pagrindinė YB-24 dizaino savybė.

3 klausimas: ar išmanioji sistema palaiko ryšį su trečiosios šalies SCADA sistema?

A: Taip. Standartinis valdiklis palaiko Modbus RTU per RS485 ir Modbus TCP per Ethernet. Jis taip pat gali būti sukonfigūruotas IEC 60870-5-101/104 arba DNP3.0 protokolams. Pateikiame pilną registro žemėlapį sistemos integravimui.

4 klausimas: Ar YB-24 leidžiama statyti šalia gyvenamųjų pastatų dėl triukšmo ribų?

A: Taip. Naudojant sauso tipo transformatorių, triukšmo lygis yra ≤55 dB 1 metro atstumu, o tai atitinka gyvenamųjų patalpų ribas. Į alyvą panardinamiems transformatoriams pridedame vibracijos slopinimo trinkeles ir akustinį gaubtą transformatoriaus skyriuje, sumažinantį triukšmą iki ≤48dB.

5 klausimas: koks yra standartinis pristatymo laikas?

A: Standartinės konfigūracijos (800 kVA arba mažesnės, IP54, plieninis korpusas, su žiediniu pagrindiniu bloku) pristatymas yra 15---20 darbo dienų nuo užsakymo patvirtinimo. Individualiems projektams (nerūdijančio plieno, specialios spalvos, papildomo aukščio oro linijos įvedimui) reikia 25---30 darbo dienų.

6 klausimas: kokių tipų transformatoriai galimi YB-24?

A: YB-24 galima konfigūruoti sualyviniai transformatoriaipvz., S13/S20 arba epoksidinės dervos liejimo sauso tipo transformatoriai, tokie kaip SCB13/SCB14, priklausomai nuo projekto reikalavimų, įrengimo aplinkos, priešgaisrinės saugos reikalavimų ir vietinių standartų.
