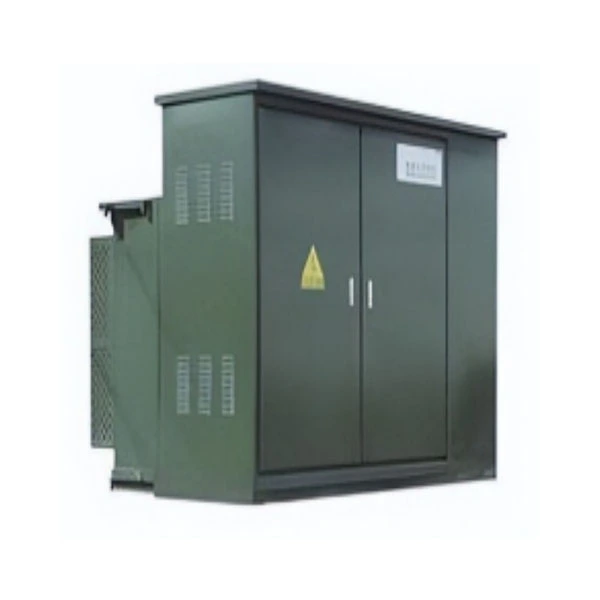

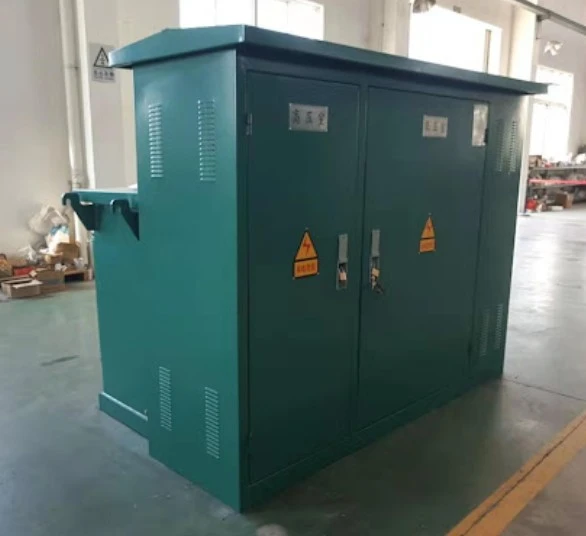

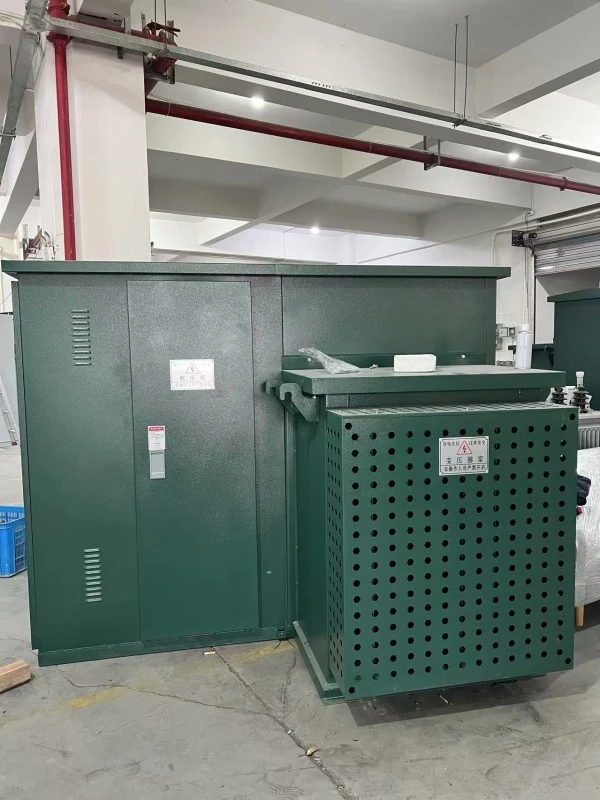

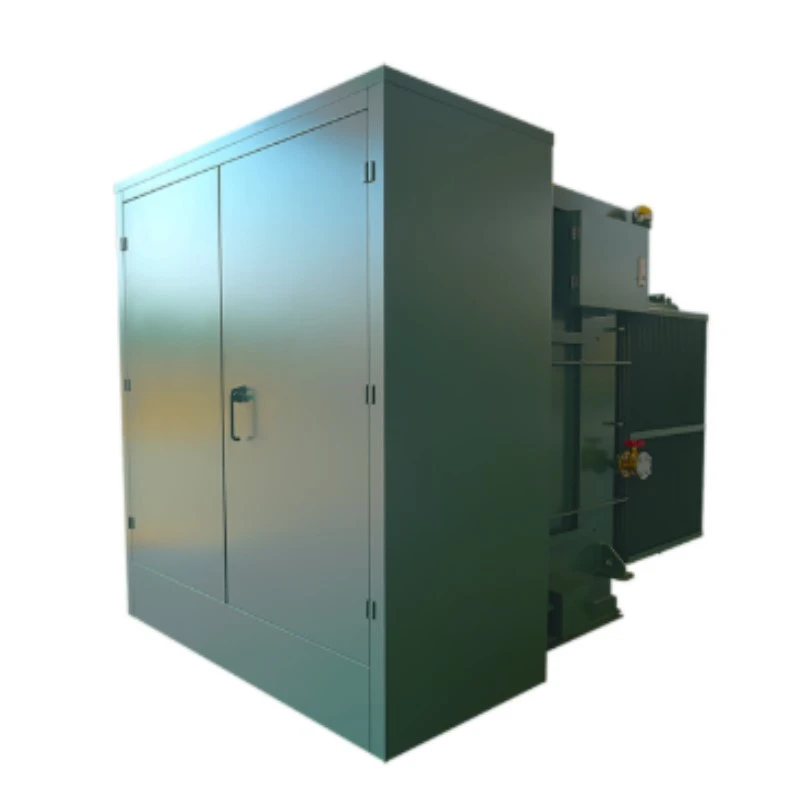

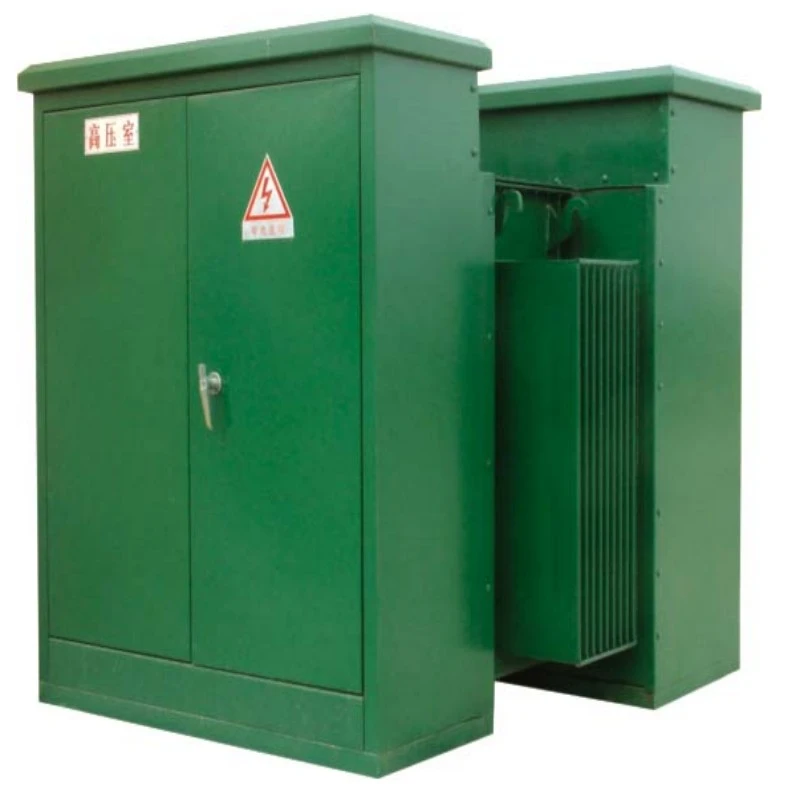

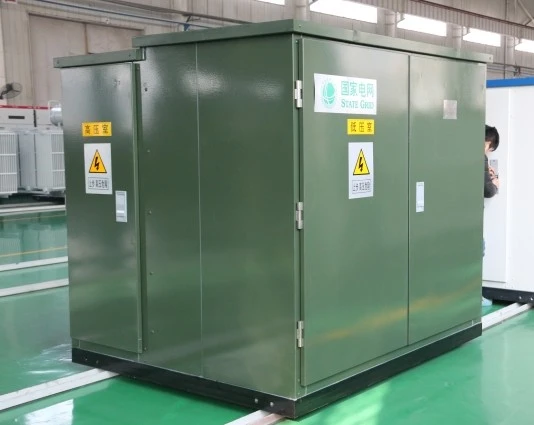

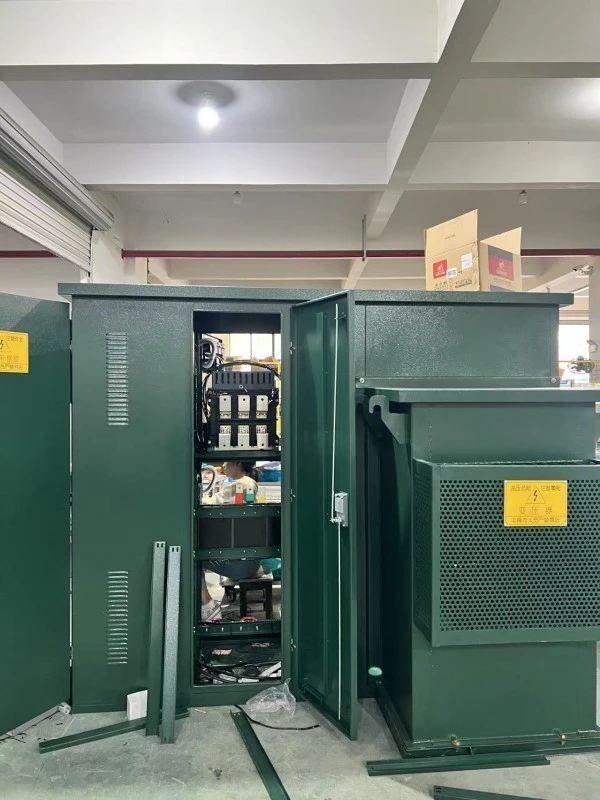

Transformatoriaus alyvos izoliacinės dėžės tipo kompaktiška amerikietiško tipo pastotė

Transformatorinė alyvos izoliacija Box-Type Compact amerikietiško tipo pastotė yra visiškai integruotas, surenkamas elektros paskirstymo sprendimas. Pagal apibrėžimą tai yra kompaktiškas, ant slydimo montuojamas mazgas, kuriame yra aaukštos įtampos skirstomieji įrenginiai, alyvoje panardinamas galios transformatorius ir žemos įtampos skirstomieji skydai viename sandariame metaliniame korpuse.

Kas tai yra:

Skirtingai nuo tradicinių europietiško tipo pastočių, kurios atskiria komponentus, taiAmerikietiško tipo vienetasnaudoja transformatoriaus alyvą ir kaip elektros izoliatorių, ir kaip aušinimo terpę. Transformatoriaus bakas yra struktūriškai integruotas su korpusu, sukuriant vieningą „dėžutės tipo“ formos faktorių.

Ką tai daro:

Ši pastotė skirta aukštos įtampos pirminei elektros energijai (paprastai nuo 12 kV iki 36 kV) paversti žemos įtampos naudingą energiją (nuo 208 V iki 480 V). Jis atlieka tris svarbias funkcijas:

1. Įtampos mažinimas: sumažina vidutinę įtampą iki naudojimo įtampos.

2. Apsauga: įtaisyti saugikliai ir išjungikliai, apsaugantys pasroviui skirtus tinklus nuo gedimų.

3. Paskirstymas: valdo ir paskirsto energiją gyvenamosioms bendruomenėms, komerciniams centrams ar pramonės objektams.

Transformatorinės alyvos izoliacijos dėžės tipo kompaktiška amerikietiško tipo pastotė puikiai tinka aplinkoje, kurioje vietos yra labai daug, tačiau patikimumas negali būti pažeistas. Dėl to nereikia atskiro aptverto kiemo ar betoninio skliauto, nes visos įtampingosios dalys yra visiškai uždaros.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

1 klausimas: kuo transformatoriaus alyvos izoliacijos dėžutės tipo kompaktiška amerikietiško tipo pastotė skiriasi nuo standartinio ant padėklo montuojamo transformatoriaus?

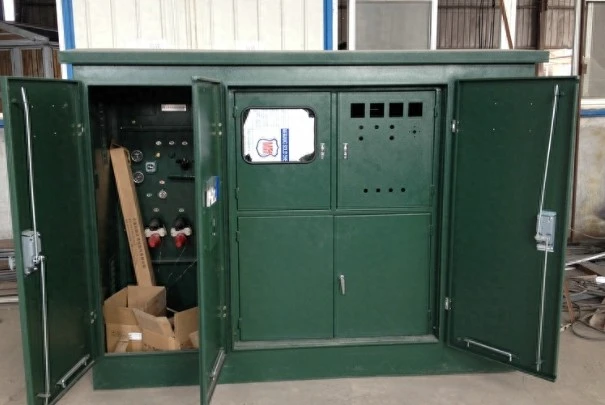

A1: Skirtumas slypi integracijoje. Standartinis ant padėklo montuojamas transformatorius yra tik transformatorius. Mūsų dėžutės tipo kompaktiškoje amerikietiško tipo pastotėje yra aukštos įtampos skyrius su apkrovos pertraukimo jungikliais ir saugikliais, taip pat žemos įtampos pertraukiklio skydelis. Tai yra „pastotė dėžėje“, o standartinis įrenginys yra tiesiog transformatorius. Alyvos izoliacija taip pat suteikia puikią lanko gesinimo galimybę gedimų metu.

2 klausimas: kaip alyvos izoliacija naudinga mano darbui ekstremaliomis sąlygomis?

A2: Transformatoriaus alyvos dielektrinis stiprumas yra didesnis nei oro ir žymiai geresnis šilumos laidumas. Karštame klimate (iki 50°C) alyva sugeria šilumą iš šerdies ir spiralių, išsklaidydama ją per gofruotas rezervuaro sieneles. Šaltame klimate alyva išlaiko stabilų klampumą, užkertant kelią vidinio lanko susidarymui. Dėl to transformatoriaus alyvos izoliacija Box-Type Compact amerikietiško tipo pastotė idealiai tinka dykumose, pakrančių regionuose ir snieguotose kalnų perėjose.

4 klausimas: Ar galiu tinkinti žemos įtampos išvesties konfigūraciją?

A4: Taip. Siūlome konfigūruojamas žemos įtampos plokštes su 2–8 būdais, įskaitant MCCB (Molded Case Circuit Breaker) išėjimus. Taip pat galite pridėti matavimo skyrių, žaibo iškroviklius ir automatinius galios koeficiento koregavimo kondensatorius.

Taikymo scenarijai

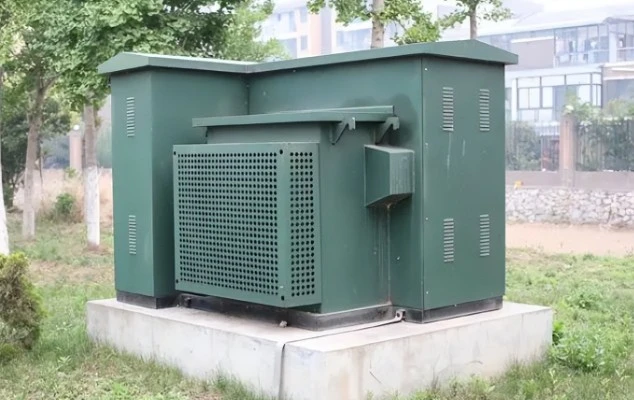

1. Gyvenamieji poskyriai: maitina požeminius būsto kompleksų maitinimo tinklus.

2. Vėjo ir saulės jėgainės: padidina generatoriaus įtampą arba sumažina tinklo įtampą pagalbinei galiai.

3. EV įkrovimo stotys: tiekia specialią 480V-3 fazių maitinimą greitiems nuolatinės srovės įkrovikliams.

4. Pramonės parkai: tarnauja kaip laikina arba nuolatinė kompaktiška pastotė statybai.

5. Miesto atnaujinimo projektai: pakeičia senus skliautinio tipo transformatorius, kur potvynių pavojus.

Išsami informacija apie gamybą ir konkurenciniai pranašumai

Išsamūs komponentai:

● Cisternos konstrukcija: mūsų bake naudojamas 2,5–3,0 mm šaltai valcuotas plienas (konkurentai dažnai naudoja 1,5 mm). Gofruoti pelekai yra suvirinti robotu, kad būtų išvengta 100% alyvos nuotėkio.

● Šerdis ir apvijos: naudojame didelio pralaidumo grūdėtąjį silicio plieną (M4 klasė). Varinės apvijos (ne aliuminio) yra visiškai atkaitintos, kad sumažintų histerezės nuostolius.

● Alyvos kokybė: pilame inhibuotą transformatorių alyvą (IEC 60296 standartas), kurios gedimo įtampa >60kV. Neprivaloma: natūralus esteris (augalinis aliejus) biologiškai skaidomiems reikalavimams.

● HV jungiklis: apima 4 padėčių apkrovos pertraukimo jungiklį (uždarytas / atidarytas / įžemintas / prijungtas) su matomais pertraukų indikatoriais.

● Dažų sistema: 5 pakopų išankstinis apdorojimas + cinko turtingas epoksidinis gruntas + poliesterio viršutinis sluoksnis. Druskos purškimas išbandytas 500+ valandų.

Gamybos pranašumai prieš konkurentus:

Dažnai užduodami klausimai

1 klausimas: Transformatoriaus alyvos izoliacijos dėžutės tipo kompaktiška amerikietiško tipo pastotė atvyko su žemu alyvos slėgiu. Ar jis nuteka?

A: Ne. Siunčiame vienetus su maža azoto antklode, kad būtų išvengta oksidacijos. Manometras gali rodyti nulį. Įpylę šviežio aliejaus iki lygio indikatoriaus (maždaug 5-10 cm virš šerdies), leiskite nusistovėti 6 valandas. Jei lygis vėl nukrenta per 24 valandas, susisiekite su mumis dėl sandariklio patikrinimo.

4 klausimas: ar tiekiate transformatoriaus alyvos izoliacijos dėžės tipo kompaktiškos amerikietiško tipo pastotės atsargines dalis?

A: Taip. Mes turime aukštos įtampos saugiklius (bay-o-net stiliaus), žemos įtampos pertraukiklius, alyvos lygio matuoklius, slėgio mažinimo vožtuvus ir tarpiklių rinkinius 10 ir daugiau metų. Užsisakykite bet kurią atsarginę dalį per mūsų internetinį portalą ir išsiųsime 48 valandas.

5 klausimas: kaip patikrinti alyvos kokybę po 2 eksploatavimo metų?

A: Naudokite alyvos dielektrinio stiprumo testerį (ASTM D877). Paimkite mėginį iš apatinio išleidimo vožtuvo. Dielektrinė stipris turi būti >30kV. Jei jis nukrenta žemiau 20 kV, filtruokite alyvą arba pakeiskite ją. Rekomenduojame atlikti metinę ištirpusių dujų analizę (DGA) įrenginiams, kurių galia viršija 1000 kVA.

6 klausimas: ar transformatoriaus alyvos izoliacijos dėžutės tipo kompaktiška amerikietiško tipo pastotė yra suderinama su išmaniųjų tinklų sistemomis?

A: Visiškai. Pasirenkami priedai: 4G/5G nuotolinio stebėjimo įrenginiai (alyvos temperatūra, slėgis, apkrovos srovė) ir RS485/Modbus RTU prievadai. Jį galite integruoti tiesiai į savo SCADA sistemą.

Aptarnavimas po pardavimo

Garantijos laikotarpis: 12 mėnesių nuo paleidimo datos arba 14 mėnesių nuo išsiuntimo datos (atsižvelgiant į tai, kas įvyksta anksčiau).

Aprėptis: visi gamybos defektai, įskaitant šerdies gedimą, apvijų trumpuosius jungimus, alyvos nutekėjimą iš suvirinimo siūlių irskirstomieji įrenginiaimechaninis gedimas.
