Kodėl S13 vienfazis alyvos panardinamasis elektros transformatorius yra protingesnis pasirinkimas efektyviam energijos paskirstymui

Straipsnio santrauka:TheS13 Vienfazis alyvos panardinamas elektros transformatoriussukurta siekiant užtikrinti efektyvų, stabilų ir ilgalaikį elektros energijos paskirstymą gyvenamosioms, kaimo, komercinėms ir atsinaujinančios energijos reikmėms.Lugao galiasujungia mažų nuostolių šerdies technologiją, alyva panardintą aušinimą, visiškai sandarų gofruotą baką, tvirtas varines apvijas ir išsamius bandymus, kad būtų sukurtas praktiškas transformatoriaus sprendimas šiuolaikiniams vienfaziams skirstomiesiems tinklams.

Turinys

• Kas yra S13 vienfazis alyvos panardinamas elektros transformatorius?
• Kodėl S13 serija pagerina transformatoriaus efektyvumą?
• Kokios yra pagrindinės S13 transformatoriaus savybės?
• Kokios yra tipinės S13 transformatoriaus specifikacijos?
• Kaip gaminamas S13 transformatorius?
• Kur galima naudoti S13 transformatorių?
• Kaip pasirinkti tinkamą S13 transformatorių?
• Kodėl verta rinktis „Lugao Power“ kaip S13 transformatorių tiekėją?
• Dažnai užduodami klausimai apie S13 transformatorius
• Išvada

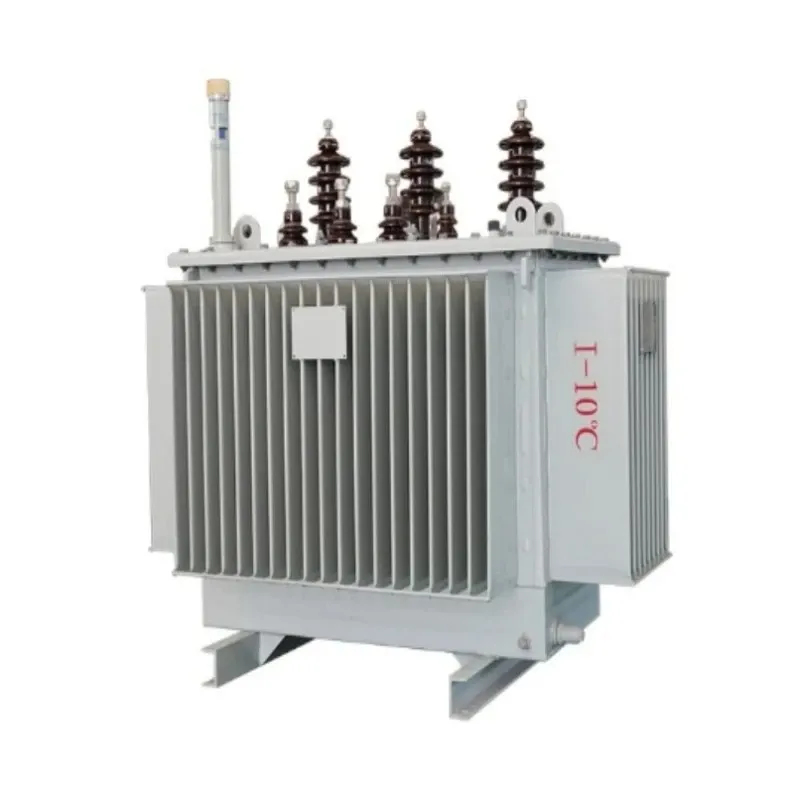

Kas yra S13 vienfazis alyvos panardinamas elektros transformatorius?

AnS13 Vienfazis alyvos panardinamas elektros transformatoriusyra skirstomasis transformatorius, specialiai sukurtas vienfaziams elektros tinklams. Jame naudojama izoliacinė alyva ir kaip dielektrinė, ir kaip aušinimo terpė, leidžianti transformatoriui efektyviai perduoti elektros energiją, tuo pačiu valdant veikimo metu susidariusią šilumą.

Palyginti su įprastų paskirstymo transformatorių konstrukcijomis, S13 serijoje didelis dėmesys skiriamas nuostolių tuščiosios eigos mažinimui ir ilgalaikio veikimo efektyvumo gerinimui. Konstrukcijoje gali būti naudojamas didelio pralaidumo šalto valcavimo grūdėtas silicio plienas su pakopine jungties šerdimi, o amorfinio lydinio šerdį taip pat galima pasirinkti tais atvejais, kai reikia toliau sumažinti tuščiosios eigos nuostolius.

Remiantis „Lugao Power“ pateikta gaminio informacija, transformatorius tinkamas naudoti, įskaitant kaimo elektrifikavimą, gyvenamųjų namų stulpų paskirstymą, lengvus komercinius pastatus, atsinaujinančios energijos sistemas ir laikiną statybų energiją. Kompaktiška konstrukcija taip pat palengvina transportavimą ir montavimą lauke.

Kodėl S13 serija pagerina transformatoriaus efektyvumą?

Transformatoriaus efektyvumą lemia ne tik vardinė galia, bet ir tai, kaip efektyviai veikia šerdis, apvijos, izoliacijos sistema ir aušinimo konstrukcija. Transformatorius gali likti įjungtas tūkstančius valandų kiekvienais metais, o tai reiškia, kad net santykinai nedideli nuostoliai tuščiosios eigos metu gali reikšmingai sutaupyti energijos per visą jo tarnavimo laiką.

S13 dizainas sprendžia šią problemą taikant keletą inžinerinių priemonių:

• Didelio laidumo magnetinė šerdis:Sumažina magnetinius nuostolius nuolatinio veikimo metu.
• Pakopinė jungties konstrukcija:Padeda optimizuoti magnetinio srauto pasiskirstymą ir sumažinti šerdies nuostolius.
• Neprivaloma amorfinio lydinio šerdis:Tai alternatyva projektams, kuriems reikalingi ypač maži nuostoliai tuščiąja eiga.
• Varinės apvijos be deguonies:Užtikrinkite aukštą elektros laidumą ir sumažinkite varžos nuostolius.
• Alyvos aušinimas:Efektyviai perduoda šilumą nuo aktyvių komponentų.

Lugao galia teigia, kad S13 serija gali pasiekti maždaug 30 % mažesnius nuostolius tuščiąja eiga nei S11 serija, o pasirenkamas amorfinio lydinio šerdis gali dar labiau sumažinti tuščiosios eigos nuostolius, palyginti su įprastomis silicio plieno šerdies konstrukcijomis.

Kokios yra pagrindinės S13 transformatoriaus savybės?

Paskirstymo transformatoriaus našumas labai priklauso nuo jo mechaninės konstrukcijos ir elektrinių charakteristikų. S13 vienfazis panardinamas į alyvą elektros transformatorius turi keletą funkcijų, skirtų užtikrinti patikimą lauko ir paskirstymo tinklo veikimą.

Mažų nuostolių pagrindinis dizainas

Šerdyje naudojamas didelio pralaidumo grūdėtumas orientuotas silicio plienas su 45 laipsnių pakopine jungties struktūra. Ši konstrukcija padeda kontroliuoti magnetinius nuostolius ir prisideda prie geresnio veikimo efektyvumo. Amorfinio lydinio šerdis yra pasirenkamas sprendimas, kai pirmenybė teikiama itin mažiems tuščiosios eigos nuostoliams.

Visiškai sandarus gofruotas bakas

Gofruotas bakas vienu metu atlieka kelias funkcijas. Išplėstas jo paviršiaus plotas palaiko šilumos išsklaijimą, o lanksti struktūra prisitaiko prie izoliacinės alyvos šiluminio plėtimosi. Kadangi bakas yra visiškai sandarus, izoliacinė alyva yra izoliuota nuo tiesioginio atmosferos poveikio, o tai padeda apriboti drėgmės patekimą ir alyvos oksidaciją.

Stabilus į aliejų panardintas aušinimas

Izoliacinė alyva užtikrina elektros izoliaciją ir šilumos valdymą. Šerdies ir apvijų generuojama šiluma gali būti pernešta per alyvą link rezervuaro sienelių ir išsklaidyta į aplinką.

Stipri trumpojo jungimo galimybė

Apvijos konstrukcija sukurta taip, kad pagerintų mechaninį stiprumą gedimo metu. Žemos įtampos apvija gali būti pagaminta iš folijos arba spiralinės konstrukcijos su išilginiais alyvos kanalais, palaikančia tiek aušinimo efektyvumą, tiek atsparumą mechaninėms jėgoms, atsirandančioms trumpojo jungimo metu.

Mažo triukšmo veikimas

Optimizuota šerdies konstrukcija ir mechaninis surinkimas padeda sumažinti vibraciją ir veikimo triukšmą, todėl transformatorius tinkamas gyvenamosioms bendruomenėms ir kitoms vietoms, kur svarbios akustinės savybės.

Kokios yra tipinės S13 transformatoriaus specifikacijos?

Techninės specifikacijos visada turi būti patvirtintos pagal faktinį projekto projektą, tinklo reikalavimus, taikomus standartus ir įrengimo aplinką. Šioje lentelėje pateikiamos tipinės S13 transformatoriaus konfigūracijos, naudojant 11 kV aukštos įtampos pusę, vertės.

Paskelbta konfigūracija palaiko ±5 % arba ±2 × 2,5 % palietimo diapazoną, o yra 50 Hz ir 60 Hz dažnių parinktys. Amorfinio lydinio šerdies konstrukciją taip pat galima nurodyti, kai reikia toliau mažinti nuostolius.

Vykdydami pirkimų projektus, pirkėjai prieš pateikdami užsakymą turėtų įvertinti vardinę galią, pirminę ir antrinę įtampą, varžą, dažnį, montavimo būdą, aplinkos sąlygas, izoliacijos reikalavimus ir taikomus nacionalinius ar tarptautinius standartus.

Kaip gaminamas S13 transformatorius?

Transformatoriaus patikimumas prasideda nuo gamybos tikslumo. S13 transformatoriaus gamybos procesas apima keletą kritinių etapų, kurių kiekvienas turi įtakos galutiniam elektriniam ir mechaniniam veikimui.

1. Pagrindinis apdorojimas:Magnetinis plienas yra tiksliai pjaustomas ir surenkamas naudojant pakopinę juosmens jungties struktūrą.
2. Apvija:Aukštos ir žemos įtampos apvijos gaminamos naudojant bedeguoninius varinius laidininkus.
3. Izoliacijos apdorojimas:Aliejinio popieriaus izoliacijos sistema džiovinama vakuume, kad būtų sumažinta liekamoji drėgmė ir oras.
4. Cisternos gamyba:Gofruotos plokštės formuojamos ir surenkamos į sandarią rezervuaro konstrukciją.
5. Alyvos užpildymas:Izoliacinė alyva įvedama kontroliuojamomis sąlygomis, kad būtų palaikomas dielektrinis ir aušinimo efektyvumas.
6. Elektriniai bandymai:Prieš išsiunčiant atliekami įprasti ir atitinkami tipo bandymai.

Remiantis „Lugao Power“ gaminio informacija, bandymai gali apimti tuščiosios eigos nuostolių ir apkrovos nuostolių matavimus, trumpojo jungimo varžos bandymus, indukuotos viršįtampio atsparumo bandymus, dalinio iškrovimo bandymus ir žaibo impulsų bandymus. Šios procedūros padeda patikrinti elektros našumą ir gaminio nuoseklumą prieš pristatymą.

Kur galima naudoti S13 transformatorių?

Dėl kompaktiškos konstrukcijos ir vienfazės konfigūracijos S13 transformatorius ypač tinka decentralizuoto paskirstymo programoms.

• Kaimo elektrifikacija:Tiekia patikimą elektros energiją kaimams, ūkiams, žemės ūkio objektams ir atokioms bendruomenėms.
• Gyvenamasis paskirstymas:Palaiko ant stulpo montuojamą elektros paskirstymą namams ir gyvenamosioms bendruomenėms.
• Lengvi komerciniai pastatai:Tinka parduotuvėms, biurams, kaimo prekybos centrams ir panašiems kroviniams.
• Atsinaujinančios energijos sistemos:Gali būti integruotas į nedidelio masto saulės, mikrohidro ir paskirstytos energijos sistemas.
• Laikina galia:Jo santykinai kompaktiška struktūra palengvina diegimą pasirinktose statybos ir laikinosiose energijos srityse.

Atsinaujinančios energijos projektams renkantis transformatorių reikėtų atsižvelgti į dvikryptį galios srautą, įtampos pokytį, apsaugos koordinavimą, harmonines sąlygas ir vietinio skirstymo tinklo reikalavimus, o ne pasikliauti tik vardine galia.

Kaip pasirinkti tinkamą S13 transformatorių?

Transformatoriaus pasirinkimas yra sistemos inžinerijos sprendimas, o ne tiesiog gaminio dydžio sprendimas. Prieš įsigydami S13 vienos fazės alyvos panardintą elektros transformatorių, projekto inžinieriai ir pirkimo komandos turėtų patvirtinti keletą techninių parametrų.

Individualiems projektams pirkėjai turėtų pateikti tiekėjui reikiamą įtampos lygį, vardinę galią, dažnį, įrengimo aplinką, numatomas apkrovos charakteristikas ir taikomus standartus. Tai leidžia inžinierių komandai parengti konfigūraciją, tinkamą tikram tinklui.

Kodėl verta rinktis „Lugao Power“ kaip S13 transformatorių tiekėją?

„Lugao Power“ daugiausia dėmesio skiria energijos perdavimo ir paskirstymo įrangai ir teikia transformatorių sprendimus komunalinėms įmonėms, EPC rangovams, pramonės objektams ir atsinaujinančios energijos projektams. Jo gamybos galimybės apima šerdies pjovimą, apviją, džiovinimą vakuume, surinkimą ir elektrinio bandymo procesus.

Įmonė teigia, kad jos S13 transformatoriai gaminami pagal ISO 9001 kokybės vadybos sistemą ir gali būti tiekiami pagal IEC, ANSI, IEEE, GB ir kitus taikomus reikalavimus. Taip pat galima pritaikyti OEM ir ODM įtampą, talpą, dažnį ir kitas projekto specifikacijas.

Pagrindiniai tiekėjo pranašumai

• Profesionali transformatorių gamybos patirtis
• ISO 9001 kokybės vadybos sistema
• IEC, ANSI, IEEE ir GB standartų suderinamumas
• Įprasto ir tipo testavimo galimybės
• OEM ir ODM pritaikymas
• Mažų nuostolių transformatoriaus projektavimo parinktys
• Techninė pagalba prieš ir po pardavimo
• 5 metų garantija ir visą gyvenimą trunkanti techninė pagalba pagal paskelbtą gaminio informaciją

Tarptautiniams pirkimams pasirinkus gamintoją, galintį pateikti techninę dokumentaciją, bandymų ataskaitas, pritaikytus elektros parametrus ir atsakingą inžinerinį palaikymą, galima žymiai supaprastinti projekto integravimą ir priėmimą.

Dažnai užduodami klausimai apie S13 transformatorius

Koks yra pagrindinis S13 vienfazio alyvos panardinamo elektros transformatoriaus privalumas?

Pagrindinis privalumas yra didesnis energijos vartojimo efektyvumas dėl mažesnių tuščiosios eigos nuostolių, alyvoje panardinto aušinimo ir visiškai sandarios konstrukcijos. Dėl to jis puikiai tinka nuolatiniam vienfaziam paskirstymui.

Ar S13 transformatorius tinka montuoti lauke?

Taip. Jo visiškai sandarus gofruotas bakas ir kompaktiška konstrukcija yra skirti paskirstymui lauke, įskaitant ant stulpo montuojamus įrenginius. Tikrasis įrengimas vis tiek turi atitikti galiojančius elektros, aplinkosaugos, atstumo ir saugos reikalavimus.

Kokios pagrindinės medžiagos yra prieinamos?

Standartinėje konstrukcijoje naudojamas didelio pralaidumo šalto valcavimo grūdėtumas orientuotas silicio plienas. Amorfinio lydinio šerdį taip pat galima pasirinkti tais atvejais, kai reikia toliau mažinti nuostolius be apkrovos.

Kokios įtampos ir dažnio konfigūracijos galimos?

Paskelbtose specifikacijose yra 11 kV aukštos įtampos pusė su 230 V arba 400 V žemos įtampos konfigūracijomis, priklausomai nuo vardinės galios. Bakstelėjimo parinktys apima ±5% arba ±2 × 2,5%, o galimos 50 Hz ir 60 Hz versijos. Individualizuotos konfigūracijos turi būti patvirtintos su gamintoju.

Kiek laiko gali veikti S13 transformatorius?

Lugao galia teigia, kad S13 transformatorius yra skirtas ne trumpesniam nei 30 metų eksploatavimo laikui nurodytomis įprastomis eksploatavimo sąlygomis. Faktinis tarnavimo laikas priklauso nuo apkrovos, aplinkos sąlygų, įrengimo kokybės, apsaugos, priežiūros ir eksploatavimo praktikos.

Ar „Lugao Power“ gali pateikti pritaikytus S13 transformatorius?

Taip. „Lugao Power“ teigia, kad palaiko OEM ir ODM gamybą ir gali pritaikyti įtampą, talpą, dažnį ir taikomus tarptautinius standartus pagal projekto reikalavimus.

Išvada

S13 vienfazis panardinamas į alyvą elektros transformatorius sujungia mažų nuostolių magnetinę technologiją, efektyvų alyvos aušinimą, varines apvijas, visiškai sandarų gofruotą baką ir tvirtus elektrinius bandymus, kad patenkintų praktinius šiuolaikinių vienfazių paskirstymo sistemų poreikius. Jos taikymo sritis apima nuo kaimo elektrifikavimo ir gyvenamųjų patalpų paskirstymo iki lengvų komercinių objektų ir pasirinktų atsinaujinančios energijos projektų.

Pirkėjams, lyginantiems transformatorių gamintojus Kinijoje, svarbiausi aspektai turėtų būti efektyvumas, vardinė talpa, įtampos santykis, šerdies medžiaga, izoliacijos sistema, gamybos kokybė, testavimo galimybės, pritaikymo galimybės, garantija ir techninė pagalba. Su paskelbta S13 transformatoriaus konfigūracija, pritaikymo galimybėmis ir inžinerine pagalba,Lugao galiagali būti praktinis atspirties taškas projektams, kuriems reikalinga patikima vienfazė elektros paskirstymo įranga. Jei planuojate naują paskirstymo projektą arba jums reikia pritaikytos transformatoriaus specifikacijos,susisiekite su mumissu inžinierių komanda aptarti savo įtampą, talpą, įrengimo aplinką ir techninius reikalavimus.
