Kodėl dalinio iškrovimo valdymas yra labai svarbus dėžės tipo transformatorių pastotėje?

Kompaktiškoje dėžutės tipo transformatorinėje, įrengtoje gyvenamajame rajone, prie aukštos įtampos skyriaus kartais pasigirsta silpnas traškesys. Dauguma praeivių to nepastebėtų. Tačiau apmokytam techninės priežiūros inžinieriui šis garsas yra įspėjimas: dalinis išsikrovimas. Dalinė iškrova yra vietinė elektros iškrova, kuri visiškai nesujungia izoliacijos tarp laidininkų. Tai yra izoliacijos degradacijos simptomas, o jei nebus kontroliuojamas, jis palaipsniui ardys izoliaciją, kol įvyks visiškas gedimas. Adėžės tipo transformatorinė pastotė, kai įranga uždaryta kompaktiškame, sandariame korpuse, dalinis iškrovimas yra ypač pavojingas. Dėl uždaros erdvės sunku apžiūrėti, o gedimo pasekmės yra sunkios: gaisras, sprogimas ir elektros energijos tiekimas ištisiems kvartalams.

Šiame straipsnyje bus paaiškinta, kodėl dalinio iškrovimo valdymas yra labai svarbus dėžės tipo transformatorių pastotėse. Išnagrinėsime dalinio iškrovimo priežastis, sąlygas, dėl kurių dėžutės tipo pastotės yra ypač pažeidžiamos, dalinio iškrovimo aptikimo ir stebėjimo metodus bei projektavimo ir gamybos praktiką, kuri užkerta kelią tam. Taip pat pateiksime išsamias mūsų gamyklos dėžutės tipo transformatorių pastočių gaminių specifikacijas„Lugao Power Co., Ltd.“,išryškinant patikimas izoliacijos savybes užtikrinančias savybes. Nesvarbu, ar esate komunalinių paslaugų inžinierius, objekto vadovas ar pirkimų specialistas, šiame straipsnyje rasite techninių žinių, kurių jums reikia norint suprasti ir išspręsti dalinio iškrovimo iššūkį kompaktiškose pastočių aplinkose.

Turinys

• 1. Kas yra dalinis iškrovimas ir kodėl jis vyksta?
• 2. Kodėl dėžės tipo transformatorių pastotės yra ypač pažeidžiamos?
• 3. Kokios yra nekontroliuojamo dalinio iškrovimo pasekmės?
• 4. Kaip aptinkamas ir stebimas dalinis iškrovimas?
• 5. Kokia projektavimo ir gamybos praktika užkerta kelią daliniam išleidimui?
• 6. Kokios yra pagrindinės mūsų dėžės tipo transformatorių pastotės specifikacijos?
• 7. Dažnai užduodami klausimai (DUK)
• 8. Išvada

1. Kas yra dalinis iškrovimas ir kodėl jis vyksta?

Dalinė iškrova yra lokalizuota elektros iškrova, kuri atsiranda izoliacijos sistemoje, tačiau visiškai neuždengia tarpo tarp dviejų laidininkų. Tai dalinis izoliacijos gedimas, atsirandantis silpnumo vietoje. Iškrova paprastai yra maža kibirkštis arba kibirkščių serija, atsirandanti tuštumose, plyšiuose arba išilgai izoliacijos paviršiaus. Dalinis iškrovimas gali atsirasti naudojant kietą izoliaciją, skystą izoliaciją arba dujų izoliaciją. Tai izoliacijos sistemos defekto arba įtempių koncentracijos simptomas. Pati iškrova iš karto nesukelia gedimo, tačiau išskiria šilumą, cheminius šalutinius produktus ir mechaninę eroziją, kuri palaipsniui ardo izoliaciją. Laikui bėgant izoliacija susilpnėja iki visiško gedimo.

Dalinio iškrovimo priežastis galima suskirstyti į tris kategorijas: izoliacinės medžiagos defektai, gamybos proceso defektai ir defektai, atsirandantys eksploatacijos metu. Izoliacinės medžiagos defektai yra tuštumos, teršalai ir dielektrinių savybių neatitikimai. Gamybos proceso defektai yra prastas impregnavimas, nepilnas kietėjimas ir pažeidimai surinkimo metu. Defektai, atsirandantys eksploatacijos metu, yra terminis senėjimas, mechaninis įtempis ir drėgmės patekimas. Dėžutės tipo transformatorių pastotėje gali atsirasti visų trijų kategorijų defektai. Kompaktiška konstrukcija, sandarus korpusas ir didelis elektros įtempis mažoje erdvėje sukuria palankias sąlygas daliniam iškrovimui. Žemiau esančioje lentelėje apibendrinamos dažniausios dalinio iškrovimo priežastys ir ją skatinančios sąlygos.

„Lugao Power Co., Ltd.“ supranta dalinio iškrovimo priežastis ir projektuojame dėžės tipo transformatorių pastotės produktus, kad sumažintume riziką. Naudojame aukštos kokybės izoliacines medžiagas, laikomės griežtų gamybos procesų ir išbandome kiekvieną įrenginį, ar jis dalinai iškraunamas prieš išleidžiant jį iš gamyklos.

2. Kodėl dėžės tipo transformatorių pastotės yra ypač pažeidžiamos?

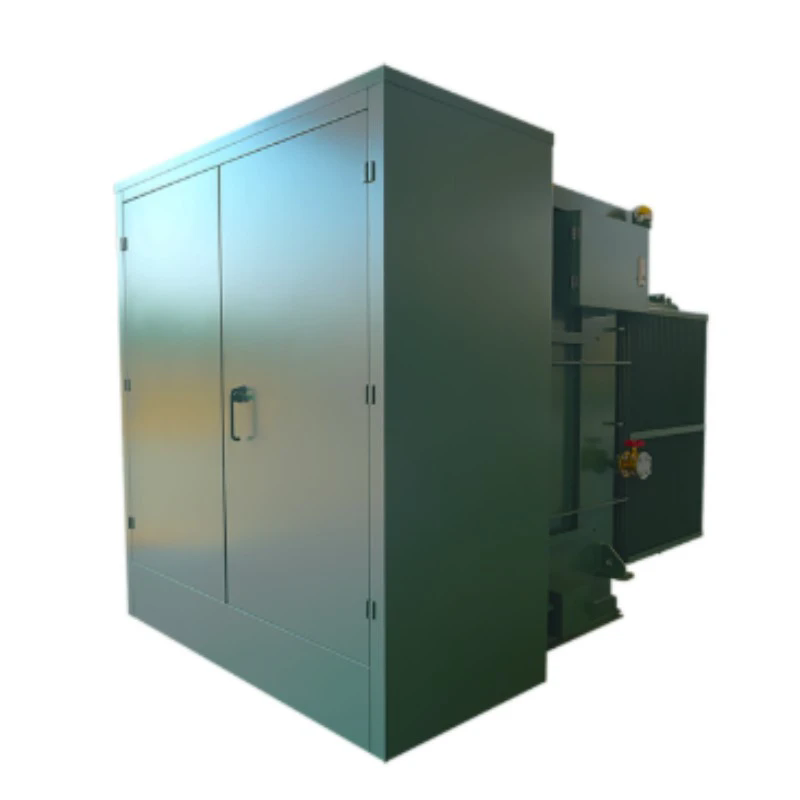

Dėžės tipo transformatorių pastotės – tai kompaktiški, surenkamieji blokai, kuriuose viename korpuse yra transformatorius, aukštos įtampos skirstomieji įrenginiai, žemos įtampos skirstomoji įranga ir valdymo sistemos. Jie plačiai naudojami gyvenamuosiuose rajonuose, komerciniuose objektuose ir pramoniniuose parkuose, nes yra kompaktiški, lengvai montuojami ir estetiškai neįkyrūs. Tačiau jų kompaktiška konstrukcija ir sandari konstrukcija sukuria specifinių iššūkių dalinio iškrovimo kontrolei. Pirmasis iššūkis yra didelis elektros įtempis. Kompaktiškoje pastotėje atstumai tarp laidininkų ir įžemintų dalių sumažėja, todėl padidėja elektrinio lauko stiprumas. Didesnis elektrinio lauko stiprumas padidina dalinio iškrovimo tikimybę, ypač geometrinio nenuoseklumo taškuose, pvz., aštriuose kraštuose, kampuose ir iškyšose. Antrasis iššūkis yra uždara aplinka. Sandarus korpusas sulaiko šilumą ir drėgmę, o tai gali pagreitinti izoliacijos senėjimą ir paskatinti dalinį iškrovimą. Trečias iššūkis yra tikrinimo ir priežiūros sudėtingumas. Kadangi įranga yra uždara, sunku vizualiai apžiūrėti izoliaciją, ar nėra gedimo požymių. Tai reiškia, kad dalinis iškrovimas gali būti nepastebėtas ilgą laiką, o tai gali sukelti netikėtų gedimų.

Žemiau esančioje lentelėje apibendrinti konkretūs dėžinių transformatorių pastočių pažeidžiamumai, palyginti su įprastomis lauko pastotėmis.

Savo gamykloje mes pašaliname šias spragas kruopščiai projektuodami. Mes naudojame optimizuotą elektrinio lauko paskirstymą, efektyvų šilumos valdymą ir patikimą drėgmės kontrolę, kad sumažintume dalinio iškrovimo riziką. Taip pat į pastotes integruojame dalinio iškrovimo stebėjimo sistemas, kad iš anksto įspėtų apie izoliacijos pablogėjimą.

3. Kokios yra nekontroliuojamo dalinio iškrovimo pasekmės?

Nekontroliuojamo dalinio iškrovimo dėžės tipo transformatorių pastotėje pasekmės gali būti sunkios. Dalinis iškrovimas yra progresuojantis reiškinys. Jis prasideda kaip nedidelis vietinis išmetimas ir palaipsniui ardo izoliaciją. Dėl erozijos susidaro laidus kelias, kuris galiausiai sukelia visišką gedimą, vadinamą blyksniu. Transformatorinės pastotės sprogimas gali sukelti sprogimą, gaisrą ir visišką įrangos praradimą. Pasekmės apima ne tik pačią pastotę. Gedimas gali sukelti elektros energijos tiekimo nutraukimą visoje pastotės aptarnaujamoje vietoje, o tai gali turėti įtakos namams, įmonėms ir svarbiai infrastruktūrai. Remonto ar pakeitimo kaina gali būti didelė, o prarastų pajamų ir produktyvumo išlaidos gali būti dar didesnės. Žemiau esančioje lentelėje apibendrinamas dalinio iškrovimo progresas ir pasekmės kiekviename etape.

„Lugao Power Co., Ltd.“ rimtai žiūri į dalinio iškrovimo grėsmę. Mūsų dėžutės tipo transformatorių pastočių produktai yra sukurti ir išbandyti taip, kad sumažintų dalinio iškrovimo riziką ir užtikrintų patikimą veikimą per visą jų tarnavimo laiką. Taip pat siūlome dalinio iškrovimo stebėjimo sistemas, kurios iš anksto įspėja apie izoliacijos pablogėjimą ir leidžia suplanuoti techninę priežiūrą prieš įvykus gedimui.

4. Kaip aptinkamas ir stebimas dalinis iškrovimas?

Dalinis iškrovimas gali būti aptiktas naudojant įvairius metodus, kurių kiekvienas turi savo privalumų ir apribojimų. Labiausiai paplitę metodai yra elektrinis aptikimas, akustinis aptikimas ir cheminis aptikimas. Elektrinis aptikimas matuoja aukšto dažnio srovės impulsus, kuriuos generuoja dalinis iškrovimas. Šis metodas yra labai jautrus ir gali aptikti labai mažas iškrovas. Paprastai jis naudojamas internetiniam stebėjimui, kai ant įrangos nuolat montuojami jutikliai. Akustinis aptikimas naudoja ultragarso jutiklius, kad aptiktų garso bangas, kurias sukuria dalinis iškrovimas. Šis metodas yra naudingas nustatant iškrovos šaltinį. Cheminis aptikimas analizuoja dalinio išmetimo šalutinius produktus, tokius kaip ozonas arba azoto oksidai, esantys aplink įrangą. Šis metodas yra mažiau jautrus, tačiau gali būti paprastas iškrovimo aktyvumo rodiklis. Toliau pateiktoje lentelėje palyginami skirtingi aptikimo metodai.

Savo gamykloje naudojame elektros aptikimo metodus, kad išbandytume dėžės tipo transformatorių pastotės gaminius gamybos metu. Taip pat siūlome pasirinktines internetines stebėjimo sistemas, kurias galima integruoti į pastotę, kad būtų užtikrintas nuolatinis dalinio iškrovimo stebėjimas. Šios sistemos naudoja HFCT jutiklius, kad nustatytų iškrovos veiklą ir suteiktų pavojaus signalą, jei lygis viršija iš anksto nustatytą slenkstį. Tai leidžia operatoriui imtis taisomųjų veiksmų prieš įvykstant gedimui.

5. Kokia projektavimo ir gamybos praktika užkerta kelią daliniam išleidimui?

Norint išvengti dalinio iškrovimo dėžės tipo transformatorių pastotėje, reikia kruopštaus dizaino, aukštos kokybės medžiagų ir griežtų gamybos procesų. Konstrukcija turi užtikrinti, kad elektrinis laukas būtų tolygiai paskirstytas ir kad nebūtų didelių įtempių taškų. Tai pasiekiama naudojant suapvalintus laidininkus, vengiant aštrių briaunų ir išlaikant pakankamus tarpus. Izoliacinėse medžiagose neturi būti tuštumų ir teršalų. Gamybos procesas turi užtikrinti, kad izoliacija būtų tinkamai impregnuota ir sukietėjusi. Žemiau esančioje lentelėje apibendrinami pagrindiniai projektavimo ir gamybos būdai, kurie neleidžia daliniam iškrovimui.

Savo gamykloje mes įgyvendiname visas šias praktikas gamindami dėžės tipo transformatorių pastotės produktus. Epoksidiniams komponentams naudojame vakuuminį liejimą, kad pašalintume tuštumus ir užtikrintume vienalytę izoliacijos struktūrą. Mes kontroliuojame drėgmę savo gamybos vietoje, kad izoliacijoje nepatektų drėgmės. Ir mes išbandome kiekvieną pastotę daliniam iškrovimui prieš jai išvažiuojant iš gamyklos. Mūsų bandymai atliekami pagal IEC 62271-200 ir kitus susijusius standartus, o su kiekvienu įrenginiu pateikiame bandymų ataskaitas.

6. Kokios yra pagrindinės mūsų dėžės tipo transformatorių pastotės specifikacijos?

Šioje lentelėje pateikiamos pagrindinės mūsų dėžės tipo transformatorių pastočių gaminių specifikacijos. Šios specifikacijos sukurtos taip, kad būtų užtikrintas patikimas veikimas ir minimali dalinio iškrovimo rizika sudėtingiausiuose įrenginiuose.

„Lugao Power Co., Ltd.“ gaminame dėžės tipo transformatorių pastotės gaminius, kad atitiktų šias specifikacijas ir dar daugiau. Galime pritaikyti pastotę pagal konkrečius projekto reikalavimus, įskaitant specialias įtampas, specialius apsaugos lygius ir specialias stebėjimo sistemas. Mūsų gamykla turi patirties ir įrangos, leidžiančios gaminti aukštos kokybės pastotes reikliausioms reikmėms.

7. Dažnai užduodami klausimai (DUK)

1 klausimas: koks yra priimtinas dalinės iškrovos lygis dėžės tipo transformatorių pastotėje?

Atsakymas: Priimtinas dalinės iškrovos lygis priklauso nuo įtampos klasės ir taikomų standartų. 12 kV dėžės tipo pastotės tipinis reikalavimas yra mažesnis nei 5 pC esant 1,1 karto didesnei nei vardinei įtampai. Esant aukštesnei įtampai, reikalavimas gali būti mažesnis nei 10 pC. „Lugao Power Co., Ltd.“ pastotės yra išbandomos, kad atitiktų arba viršytų šiuos reikalavimus, ir mes pateikiame bandymų ataskaitas su kiekvienu įrenginiu.

2 klausimas: kaip dažnai reikia atlikti dalinio iškrovimo bandymą?

Atsakymas: Dalinis iškrovimo bandymas turėtų būti atliekamas gamybos metu, paleidimo metu ir periodiškai eksploatacijos metu. Stebėti internetu kritinėse pastotėse rekomenduojama nuolat stebėti. Periodiškai atlikti bandymus rekomenduojame atlikti metinį daugelio programų testą. Dažnis gali būti padidintas senesnėse pastotėse arba tose, kuriose yra buvę dalinio iškrovimo problemų.

3 klausimas: kas sukelia dalinį iškrovimą dėžės tipo transformatorių pastotėje?

Atsakymas: Dalinis iškrovimas atsiranda dėl izoliacijos sistemos defektų, tokių kaip tuštumos, teršalai ar pažeidimai. Šie defektai gali atsirasti gamybos metu arba atsirasti eksploatacijos metu dėl terminio senėjimo, mechaninio įtempimo ar drėgmės patekimo. Kompaktiška dėžutės tipo pastotės konstrukcija ir sandarus gaubtas gali padidinti dalinio iškrovimo riziką, padidindamas elektros įtampą ir sulaikydamas drėgmę.

4 klausimas: ar galima pataisyti dalinį iškrovimą, ar reikia pakeisti pastotę?

Atsakymas: Kai kuriais atvejais dalinį iškrovimą galima pataisyti pakeičiant paveiktą izoliacijos komponentą. Tačiau jei dėl iškrovimo labai pablogėjo būklė, gali tekti pakeisti visą pastotę. Geriausias būdas yra anksti, prieš darant didelę žalą, nustatyti dalinį iškrovimą ir imtis taisomųjų veiksmų. Mūsų gamykloje siūlome dėžės tipo transformatorių pastočių gaminių remonto ir keitimo paslaugas.

5 klausimas: kuo skiriasi dalinis iškrovimas ir vainikinis iškrovimas?

Atsakymas: dalinis iškrovimas ir vainikinės iškrovos yra susiję reiškiniai. Koroninė iškrova yra dalinės iškrovos tipas, atsirandantis laidininko paviršiuje dujose ar skystyje. Jam būdingas matomas švytėjimas ir šnypštimas. Dalinis iškrovimas yra platesnis terminas, apimantis vainikinį išlydį, taip pat iškrovą, atsirandančią tuštumose arba išilgai kietos izoliacijos paviršių. Dėžės tipo transformatorių pastotės kontekste dalinis iškrovimas yra tinkamesnis terminas, nes jis apima iškrovimą kietoje izoliacijoje, o tai yra pagrindinis rūpestis.

8. Išvada

Dalinis iškrovos valdymas yra labai svarbus dėžės tipo transformatorių pastotėse, nes kompaktiška konstrukcija ir sandarus korpusas sukuria palankias sąlygas izoliacijos degradacijai. Nekontroliuojamas dalinis iškrovimas gali sukelti visišką gedimą, sukelti gaisrą, sprogimą ir elektros energijos tiekimą. Norint išvengti dalinio iškrovimo, reikia kruopštaus dizaino, aukštos kokybės medžiagų ir griežtų gamybos procesų. Taip pat reikia veiksmingo aptikimo ir stebėjimo, kad būtų galima nustatyti ankstyvus gedimo požymius ir imtis taisomųjų veiksmų prieš įvykstant gedimui. „Lugao Power Co., Ltd.“ gamykla yra įsipareigojusi gaminti dėžės tipo transformatorių pastotės gaminius, atitinkančius aukščiausius izoliacijos patikimumo standartus. Naudojame vakuuminę epoksidinę izoliaciją, optimizuotą elektrinio lauko dizainą ir griežtą dalinio iškrovimo bandymą, kad užtikrintume, jog mūsų pastotės veiktų patikimai per visą tarnavimo laiką.

Nesvarbu, ar projektuojate naują pastotę, atnaujinate esamą, ar ieškote patikimo partnerio kitam projektui, kviečiame susisiekti su mūsų technine komanda ir aptarti jūsų poreikius. Galime pateikti išsamias produkto specifikacijas, dalinio iškrovimo bandymų ataskaitas ir programų palaikymą. Mūsų įsipareigojimas kokybei ir klientų pasitenkinimas padarė mus patikimu partneriu energijos paskirstymo projektuose visame pasaulyje.

Susisiekite su Lugao Power Co.,Ltd. šiandienaptarti jūsų dėžės tipo transformatorių pastotės reikalavimus ir sužinoti, kaip mūsų produktai gali užtikrinti patikimą, be dalinio iškrovimo jūsų elektros paskirstymo sistemos veikimą.
