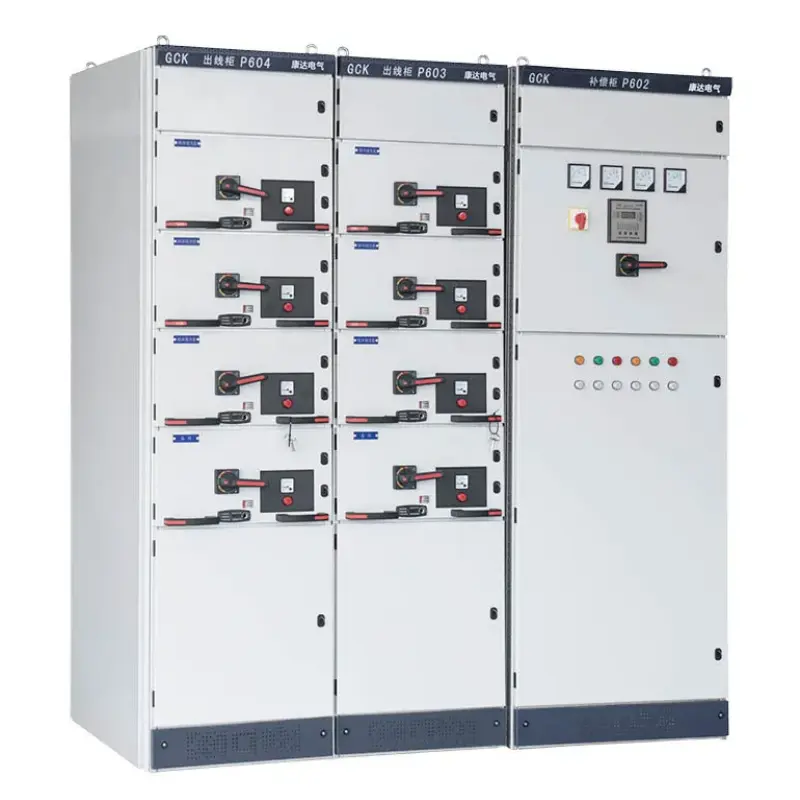

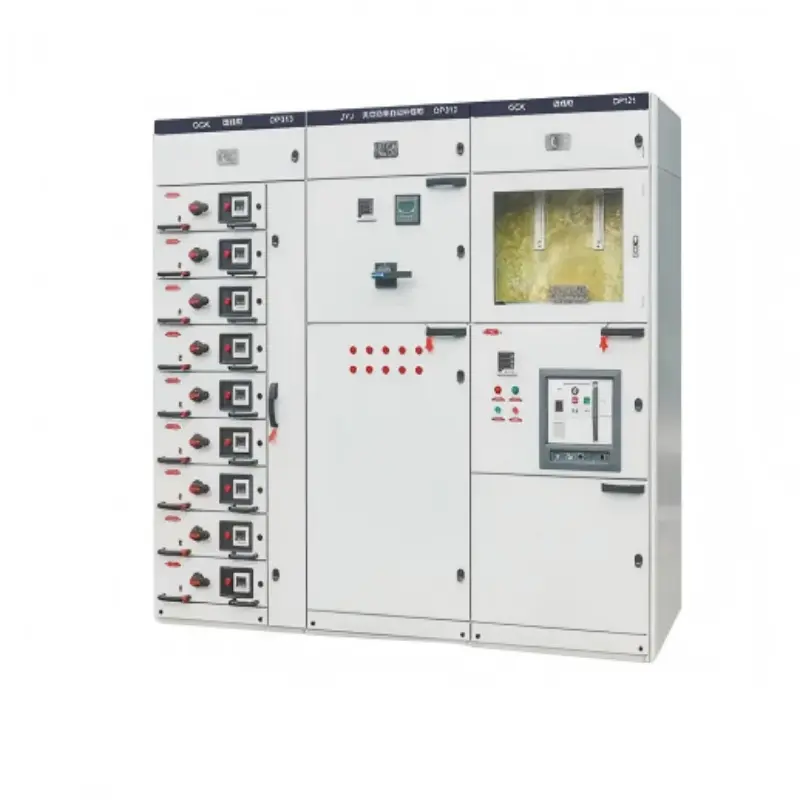

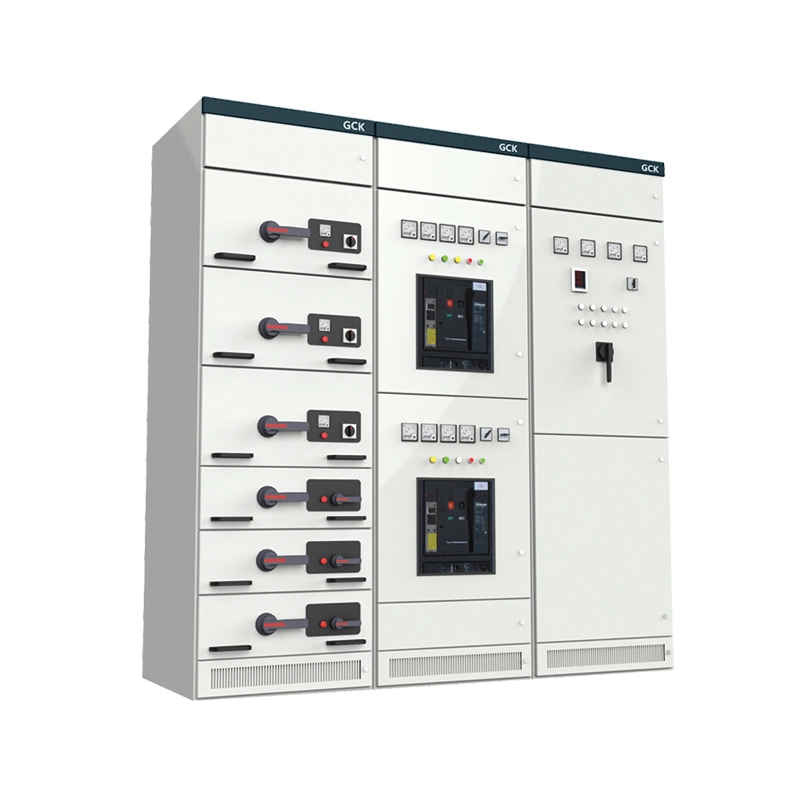

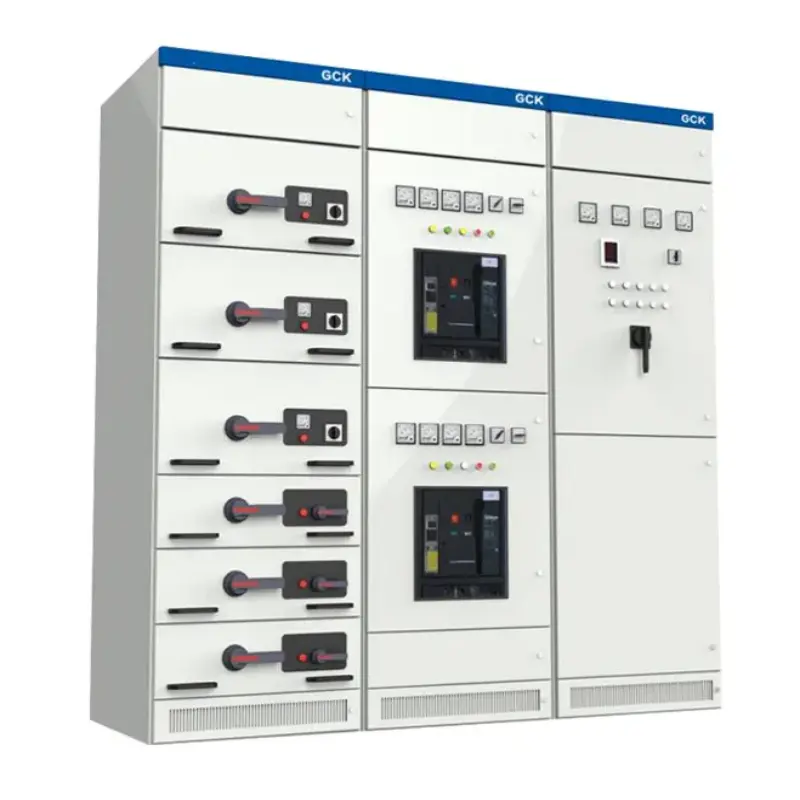

GCK C profilio surinkimo ekonomiška jungimo spinta

GCK C profilio mazgas Ekonomiška jungiklių spinta yra ažemos įtampos (iki 690V) uždarieji skirstomieji įrenginiainaudojant varžtais prisuktą C profilio plieninį rėmą. C profiliai yra šaltai valcuoti, iš anksto perforuoti cinkuoto plieno kanalai su 25 mm moduline skylių tinkleliu, leidžiančiu surinkti be suvirinimo ar specialių įrankių.

Ką daro šis produktas?

● Energijos paskirstymas – saugiai tiekia energiją iš pagrindinio įeinančio šaltinio į tiektuvus, variklius, apšvietimo skydus ir kitas apkrovas.

● Stalčių funkcionalumas – talpinami ištraukiami stalčiai (grandinės pertraukikliai, kontaktoriai, minkštieji starteriai), kuriuos galima keisti, kol pagrindinė šyna lieka įtempta, taip sumažinant prastovų laiką.

● Konfigūravimas vietoje – lengvai pridėkite arba perkelkite dalis atsukdami galines plokštes, prisukdami naujas kabinas ir prailgindami šynas naudodami paprastus rinkinius.

● Apsauga ir izoliacija – suteikia mechaninius užraktus, sklendes ir konfigūruojamą atskyrimo formą (2b, 3b arba 4b forma).

Tinkinimo parinktys

Iš esmės ši spintelė pasižymi šiuolaikišku ištraukimuskirstomieji įrenginiaifunkcionalumas – saugi priežiūra, didelis tankis ir moduliškumas – už pradinę kainą. Jis idealiai tinka mažoms ir vidutinėms pramoninėms įmonėms, komerciniams pastatams, infrastruktūros projektams ir taupiems modernizavimo darbams, kur kokybė nenusileidžia.

Produkto parametrai (specifikacija)

Žemiau pateikiamos pagrindinės GCK C profilio agregato ekonomiškos jungiklių spintos techninės specifikacijos. Vertės pagrįstos standartinėmis konfigūracijomis ir gali būti pritaikytos pagal konkrečius projekto reikalavimus.

Produkto funkcijos ir programos (klausimų ir atsakymų formatas)

GCK C profilio rinkinys Ekonomiška jungiklių spinta išsiskiria unikaliu ekonomiškumo, lankstumo ir patikrinto našumo deriniu. Žemiau atsakome į dažniausiai klientų užduodamus klausimus apie jo funkcijas ir tinkamas programas.

1 klausimas: kuo C profilio konstrukcija yra ekonomiškesnė nei suvirintų skirstomųjų įrenginių?

A: Trys priežastys: (1) Sujungiamas rėmas pašalina brangius suvirinimo įrenginius. (2) Iš anksto perforuota 25 mm tinklelis pašalina individualų gręžimą. (3) Pažeistus profilius galima pakeisti atskirai, o ne visą rėmą. Įsigiję GCK C profilio agregatą ekonomišką skirstomąją spintą, mokate už vertę, o ne už perdėtą projektavimą.

2 klausimas: ar varžtų konstrukcija pakankamai tvirta pramoninei aplinkai?

A: Taip. Tinkamai susuktas (M8:18Nm, M10:35Nm), jis atitinka IEC 61439-2 ir atlaiko 50kA trumpojo jungimo jėgas be nuolatinės deformacijos. Esant stipriai vibracijai (pvz., štampavimo presams ar laivams), rekomenduojame mūsų suvirintusMNS serija. 95 % pramoninių/komercinių vietų GCK C profilis yra daugiau nei tinkamas.

3 klausimas: kaip cinkuota apdaila lyginama su milteliniu dažymu?

A: Karštas cinkavimas po štampavimo padengia visus paviršius (įskaitant nupjautas briaunas ir skyles) su vienodu ≥65 μm cinko sluoksniu. Jis neskils ir nerūdys, kai už jo prasiskverbia drėgmė, pralenkdamas miltelinį dažymą drėgnoje aplinkoje (pvz., vandens valymo, tekstilės gamyklose). Jei reikia spalvos, cinkuotą sluoksnį galima padengti milteliniu dažymu.

4 klausimas: kokie yra dažniausiai pasitaikantys taikymo scenarijai?

A: Remiantis tūkstančiais pasaulinių įrenginių, GCK C profilio agregatas ekonomiškas jungiklis dažniausiai naudojamas:

Mažos ir vidutinės pramonės įmonės: maisto perdirbimo, plastiko liejimo, metalo gamybos ir tekstilės gamyklos

Komerciniai pastatai: prekybos centrai, viešbučiai ir biurų pastatai

Vandens ir nuotekų valymas: siurblinės, drėkinimo ir gėlinimo sistemos

Modernizavimo projektai: senų stacionarių skirstomųjų skydų pakeitimas moderniais ištraukiamaisiais skirstomaisiais įrenginiais

Laikini elektros įrenginiai: statybvietės, kalnakasybos stovyklos ir renginių elektros sistemos

Išsami informacija apie gamybą ir konkurenciniai pranašumai

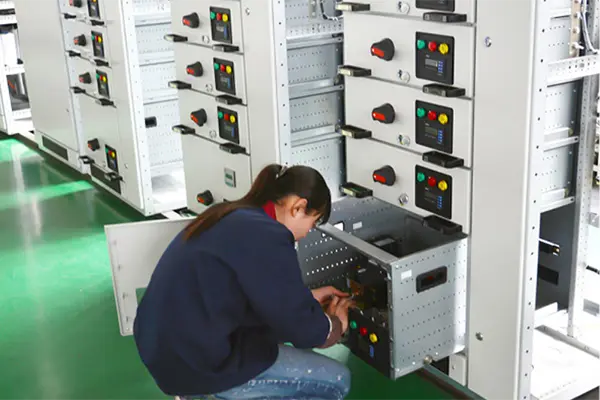

Išsami informacija apie produkciją – kaip gaminame GCK C profilio agregatą, ekonomišką skirstomąją spintą

„Lugao Power Co., Ltd.“ gaminame kiekvieną GCK C profilio rinkinį, ekonomišką jungimo spintelę, kuri yra nuosekli, ilgaamžė ir lengvai surenkama.

1. C profilio gamyba:Japoniško standarto Q235B 2,0 mm plieno ritė → CNC perforatorius 25 mm tinklelis → šaltos formos C forma (± 0,3 mm tikslumas) → supjaustytas pagal ilgį → karštai cinkuotas (≥65 μm, ASTM A123).

2. Stalčiaus lopšys:2,5 mm cinkuotas plienas su padėties įdubomis ir nailoniniais ritinėliais. Priima 8E/2–24E stalčius per adapterio plokštę. Trijų padėčių mechaninis blokavimas (prijungtas/bandomas/izoliuotas) su pakabinama spyna.

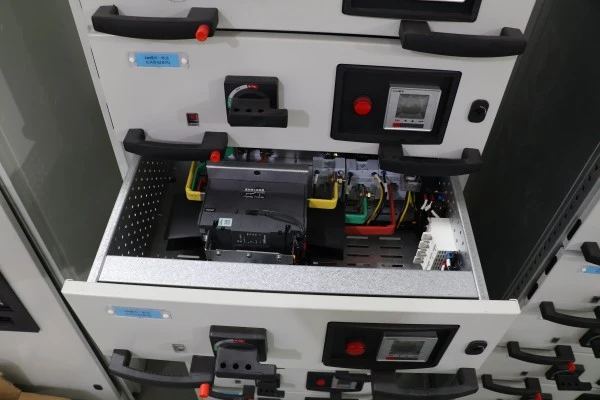

3. Stalčių blokas:1,5 mm plieninis priekinis skydelis, RAL 7035 miltelinis dažymas, lazeriu išgraviruota etiketė. Rankena su O/I indikatoriumi. Pirminiai kontaktai: pasidabruotas varis (≥10μm), spyruoklinis tulpės dizainas. Antrinė instaliacija: 2,5 mm² PVC varinė viela su sunumeruotais antgaliais. Gamykloje patikrintas tęstinumas, izoliacija ir mechaninis veikimas.

4. Šynų sistema:ETP varis (98 % IACS), pasidabruotos jungtys, sukamos iki 35–40 Nm. Šynos palaikomos kas 500 mm (griežčiau nei įprastas 800 mm). Vertikalios šynos jungiasi per varžtines varines jungtis.

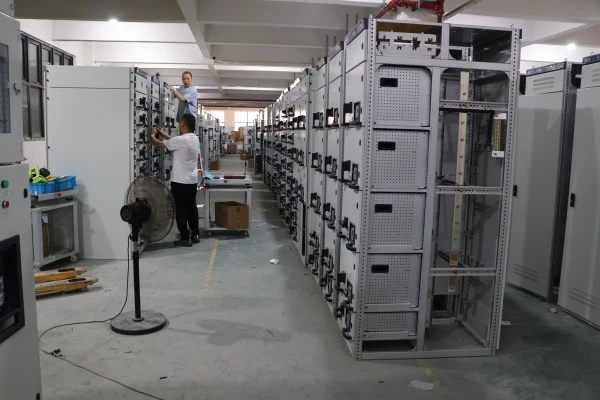

5. Surinkimas ir bandymas:Sukimo momentu valdomas surinkimas. Kiekvienas išbandytas įrenginys: dielektrinis (2,5 kV/1min), tęstinumas, mechaninis blokavimas ir temperatūros kilimas esant 1,1 karto vardinei srovei. Pridedama gamyklos bandymo ataskaita.

Aptarnavimas po pardavimo – vienerių metų garantija

Garantinis laikotarpis:12 mėnesių nuo paleidimo datos, bet ne ilgiau kaip 18 mėnesių nuo išsiuntimo datos.

Kas apima: Visi gamybos defektai, įskaitant:

● C profilio deformacija esant vardinei mechaninei apkrovai

● Stalčių blokavimo gedimas (nepavyko išvengti netinkamo įdėjimo ar ištraukimo)

● Pirminio kontakto nusidėvėjimas viršija 0,5 mm garantiniu laikotarpiu

● Antrinių laidų klaidos arba laisvi gnybtai, atsiradę dėl gamyklos surinkimo

● Cinkuotos dangos lupimasis (jei nėra išorinio dilimo)

Kas neapdrausta: žala, atsiradusi dėl netinkamo įrengimo, neleistino pakeitimo, eksploatavimo, viršijančio vardinėje plokštelėje nurodytą vertę, fizinį poveikį, koroziją dėl cheminio poveikio, nenurodyto užsakyme, arba force majeure (žaibas, potvynis, gaisras ir kt.).

Atsakymo įsipareigojimas:

● Nuotolinis techninis palaikymas:per 8 darbo valandas el. paštu, „WhatsApp“ arba vaizdo skambučiu.

● Atsarginių dalių siuntimas:per 48 valandas dėl garantijos pretenzijų (standartinis kurjeris).

Prie kiekvienos siuntos pridedami dokumentai:

1. Gamyklos bandymo ataskaita (dielektrinis, tęstinumas, temperatūros kilimas)

2. Surinkimo brėžinys ir vienos linijos schema

3. Stalčių tvarkaraštis, kuriame nurodytas kiekvieno stalčiaus įvertinimas ir funkcija

4. Sukimo momento specifikacijų lapas, skirtas surinkimui vietoje (KD užsakymai)

5. Naudojimo ir priežiūros vadovas
