XGN dėžutės tipo fiksuoto tipo aukštos įtampos skirstomieji įrenginiai

Kas yra ši įranga?

XGN dėžutės tipo fiksuoto tipo aukštos įtampos skirstomieji įrenginiai (XGN reiškia „Box tipo fiksuotą tipą“) yra metalinis,patalpų aukštos įtampos skirstomieji įrenginiaisurinkimas. Jis daugiausia naudojamas trifazėse kintamosios srovės maitinimo sistemose, kurių vardinė įtampa yra 6 kV, 10 kV, 20 kV arba 35 kV, o vardinis dažnis yra 50/60 Hz.

Ką tai daro?

Ši įranga naudojama elektros energijai priimti ir paskirstyti, taip pat elektros linijoms ir transformatoriams valdyti, apsaugoti ir stebėti. Skirtingai nuo ištraukiamo tipo skirstomuosiuose įrenginiuose, XGN Box tipo fiksuoto tipo aukštos įtampos skirstomuosiuose įrenginiuose naudojami stacionariai sumontuoti grandinės pertraukikliai ir atjungiamieji jungikliai su matomais izoliacijos tarpais, todėl jie yra standesni, ekonomiškesni ir lengviau prižiūrimi daugelyje vidutinio masto pramoninių ir komercinių įrenginių.

Modelio kodo suskirstymas:

XGN – Dėžės tipo Fiksuoto tipo Vidinis Metalinis uždaras

Dėžutės tipo – Visiškai uždaras metalinis korpusas

Fiksuotas tipas – fiksuotas pagrindinių perjungimo komponentų montavimas

Tipinės programos:

Energijos paskirstymo patalpos gamyklose, gyvenamuosiuose kompleksuose, prekybos centruose, ligoninėse, duomenų centruose ir atsinaujinančios energijos stotyse.

Produkto aprašymas

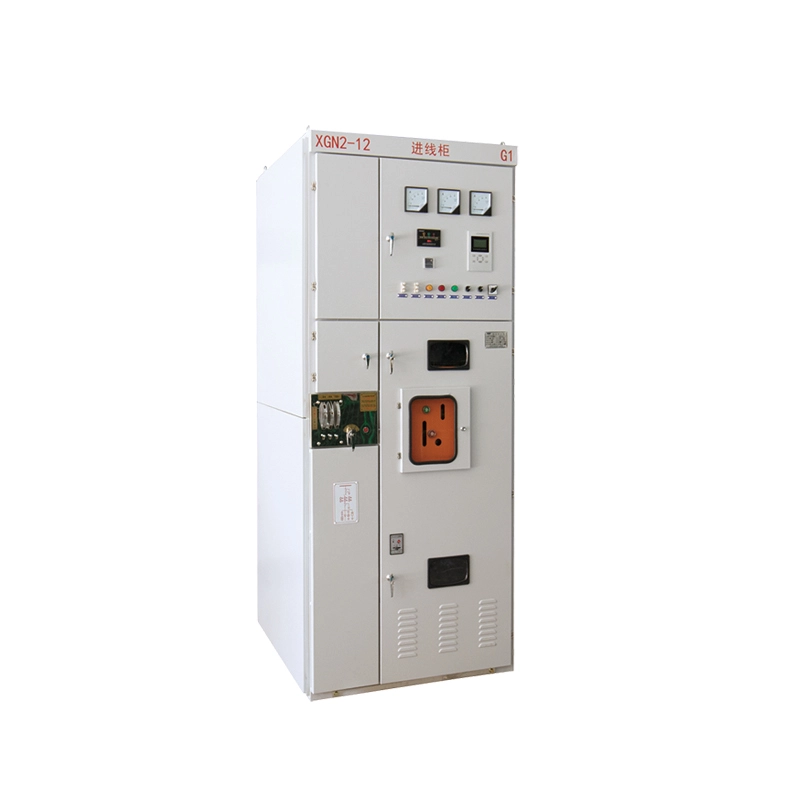

XGN Box tipo fiksuoto tipo aukštos įtampos skirstomieji įrenginiai yra standartizuotas, ekonomiškas ir labai patikimas skirstomųjų įrenginių sprendimas. Jo pagrindinę struktūrą sudaro stacionariai montuojamas vakuuminis grandinės pertraukiklis, trijų padėčių izoliacinis jungiklis, srovės transformatoriai, įtampos transformatoriai ir išsamus blokavimo mechanizmas. Korpusas pagamintas iš aukštos kokybės šaltai valcuoto plieno arba nerūdijančio plieno, padengto elektrostatiniais milteliais, užtikrinančiais puikų atsparumą korozijai.

Pagrindiniai elektriniai parametrai: vardinė įtampa 12kV (24kV/40,5kV pasirinktinai), vardinė srovė iki 3150A, trumpojo jungimo srovė iki 40kA. Theskirstomieji įrenginiaivisiškai atitinka GB3906 ir IEC62271-200 standartus.

Jo kompaktiškas dizainas (įprastas plotis 800 mm, gylis 900 mm, aukštis 2200 mm) taupo vertingą grindų plotą. Visi aukštos įtampos skyriai yra visiškai uždari ir blokuojami, todėl užtikrinamas saugus veikimas. Priekiniame skydelyje yra aiškios mimikos diagramos, indikacinės lemputės ir avarinio išjungimo mygtukai.

XGN Box tipo fiksuoto tipo aukštos įtampos skirstomieji įrenginiai ypač tinka projektams, kuriuose pirmenybė teikiama paprastam valdymui, mažoms išankstinėms sąnaudoms ir lengvai priežiūrai, o ne konfigūravimui.

Produkto parametras (specifikacija)

Produkto funkcija ir taikymas

Pagrindinės savybės

1. Fiksuoto tipo paprastumas – mažesnis gedimų rodiklis

Jokių sudėtingų judančių bėgių konstrukcijų. XGN Box tipo fiksuoto tipo aukštos įtampos skirstomuosiuose įrenginiuose naudojamos varžtinės arba tiesioginio kontakto jungtys, o tai labai sumažina mechaninių gedimų riziką.

2. Matomi atjungimo kontaktai – saugūs blokavimui / žymėjimui

Atskyrimo jungiklis užtikrina aiškiai matomas kontaktų vietas. Operatoriai gali vizualiai patvirtinti grandinės atskyrimą prieš atlikdami techninę priežiūrą – tai yra esminis saugos pranašumas, palyginti su senesnės alyvos tipo ar mini tipo pavaromis.

3. Kompaktiškas ir taupantis erdvę

12kV versijose plotis net 600 mm. Idealiai tinka modifikuoti ribotos erdvės pastotėse.

4. Visiškai blokuotas – apsaugo nuo netinkamo veikimo

Mechaniniai ir elektriniai blokatoriai tarp grandinės pertraukiklio, izoliacinio jungiklio ir priekinio dangčio atitinka „penkių prevencijos“ reikalavimus.

5. Pritaikomas atšiaurioms aplinkoms

Antikondensaciniai šildytuvai ir IP4X priekinis korpusas užtikrina patikimą veikimą drėgnoje ar dulkėtoje aplinkoje.

Taikymo sritys

● Pramonės įmonės – elektros tiekimas gamybos linijoms

● Komerciniai kompleksai – pagrindinė paskirstymo patalpa

● Duomenų centrai – atsarginis maitinimo įjungimas

● Vėjo / saulės elektrinės – vidutinės įtampos surinkimas

● Ligoninės – dvigubas maitinimo perjungimas su fiksuota pavara

Klausimai ir atsakymai

K: Kuo jūsų XGN Box tipo fiksuoto tipo aukštos įtampos skirstomieji įrenginiai skiriasi nuo ištraukiamojo tipo (pvz., KYN)?

A: Puikus klausimas. XGN Box tipo fiksuoto tipo aukštos įtampos skirstomieji įrenginiai turi stacionariai įmontuotus grandinės pertraukiklius. Negalite „išvynioti“ pertraukiklio, bet gausite tvirtesnę struktūrą, mažesnes išankstines išlaidas ir paprastesnę priežiūrą. Taikomoms programoms, kuriose didelio prieinamumo perteklius nėra labai svarbus (pvz., mažiau nei 500 operacijų per metus), fiksuotas tipas yra ekonomiškesnis ir patikimesnis.

duris.

Gamybos detalės

1. Korpusų gamyba

Šaltai valcuota plieno plokštė (≥2 mm storio) arba 304 nerūdijantis plienas

Lankstymas, suvirinimas ir paviršiaus apdorojimas namuose

Elektrostatinė miltelinė danga (storis ≥60μm, druskos purškimo bandymas ≥240h)

2. Pagrindiniai komponentai

Fiksuoto montavimo vakuuminis grandinės pertraukiklis (prekinis ženklas: Lugao / pasirenkamas Siemens, ABB)

Trijų padėčių izoliacinis jungiklis su matomu lūžiu

Varinės šynos (alavuotos arba sidabruotos)

Srovės / įtampos transformatoriai (tikslumo klasė 0,5 / 0,2S)

3. Vidaus laidai

Aiškiai pažymėti laidų numeriai, gnybtų blokai ir plastikiniai kanalai

Antrinis laidas išbandytas esant 2 kV įtampai 1 minutę

Visi laidai atsparūs ugniai ir skirti 105°C temperatūrai

4. Gamyklinis bandymas

Galios dažnio atsparumo įtampai bandymas

Pagrindinės grandinės varžos matavimas

Mechaninio veikimo bandymas (≥ 200 kartų)

Blokavimo funkcijos patikrinimas

Dalinės iškrovos matavimas (≤10 pC)

XGN vs KYN skirstomieji įrenginiai

Pasirinkimas tarp XGN fiksuoto tipo perjungimo įrenginių irKYN ištraukiamas skirstomasis įrenginys priklauso nuo jūsų projekto reikalavimų, priežiūros strategijos ir biudžeto. XGN skirstomieji įrenginiai skirti programoms, kuriose pirmenybė teikiama patikimumui, paprastam veikimui ir mažesnėms investicijų sąnaudoms, o KYN skirstomieji įrenginiai geriau tinka sistemoms, kurioms reikalinga dažna priežiūra arba didelis eksploatavimo lankstumas.

Sertifikavimas ir kokybės užtikrinimas

● Atitinka IEC 62271-200

● Sertifikuota GB 3906

● Išbandyta vidinė lanko klaida (IAC A-FL) – neprivaloma

● ISO 9001:2015 gamyklos valdymo sistema

● Tipo bandymo ataskaitos iš nacionalinės aukštos įtampos aparatų bandymo stoties (Sianas / Pekinas)

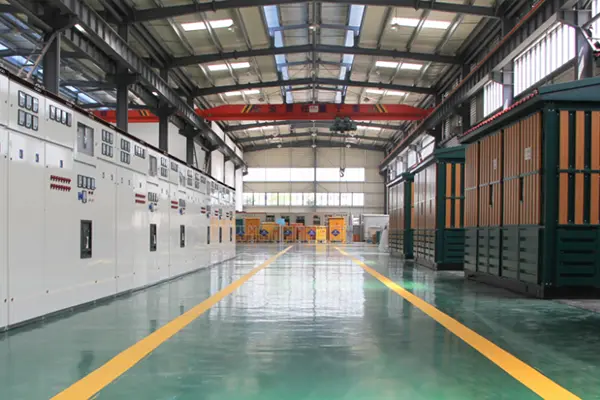

Mūsų XGN skirstomieji įrenginiai gaminami modernioje gamybinėje gamykloje, kurioje yra CNC lazerinio pjovimo staklės, CNC lenkimo centrai, robotizuotos suvirinimo sistemos, varinių šynų apdorojimo linijos ir išsamios aukštos įtampos bandymų laboratorijos. Jūsų XGN Box tipo fiksuoto tipo aukštos įtampos skirstomieji įrenginiai bus pristatyti su visu bandymų ataskaitų rinkiniu, laidų schemomis ir naudojimo instrukcijomis anglų ir kinų kalbomis.

Privalumai, palyginti su konkurentais – kodėl verta rinktis „Lugao“?

Pakavimas ir pristatymas

Pakuotės standartas

● Atskiri didelio stiprumo faneros dėklai su drėgmei atsparia plėvele

● Vidinis putplasčio paminkštinimas komponentams

● Visi išeinantys gnybtai uždengti izoliaciniais dangteliais

● Šynų sekcijos supakuotos atskirai su etiketėmis

Siuntimo ženklai

● Užsakymo numeris, paskirties vieta, svoris, ženklai „Trapūs“ ir „Nėra krūvos“.

Pristatymo parinktys

● FOB Ningbo / Šanchajus

● Standartinės konfigūracijos pristatymo laikas: 15–25 dienos

Įsipareigojimas aptarnauti po pardavimo

● Garantinis laikotarpis – 12 mėnesių nuo išsiuntimo datos (galima pratęsti iki 24 arba 36 mėnesių pagal paslaugų sutartį)

● Techninė pagalba – nemokama konsultacija visą gyvenimą; nuotolinis trikčių šalinimas per 2 valandas darbo dienomis

● „Field Service“ – prieinamos montavimo instrukcijos; gedimų šalinimas vietoje pagal poreikį (garantijos metu nemokama)

● Atsarginių dalių tiekimas – sukauptos bendros dalys; skubių užsakymų pristatymas kitą dieną kurjeriu
