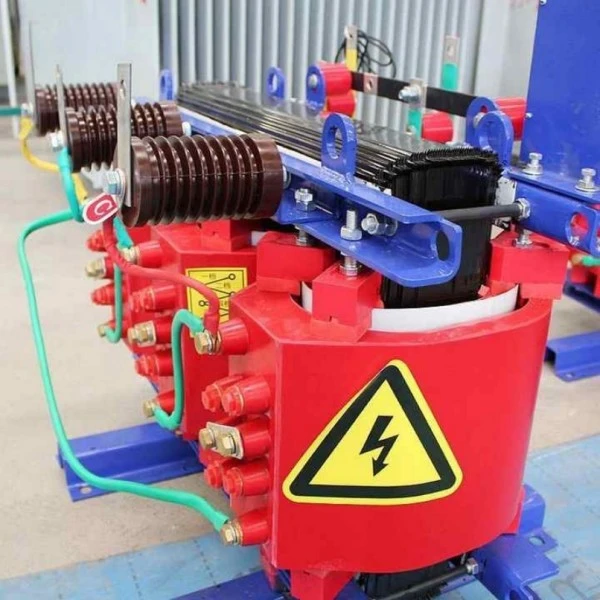

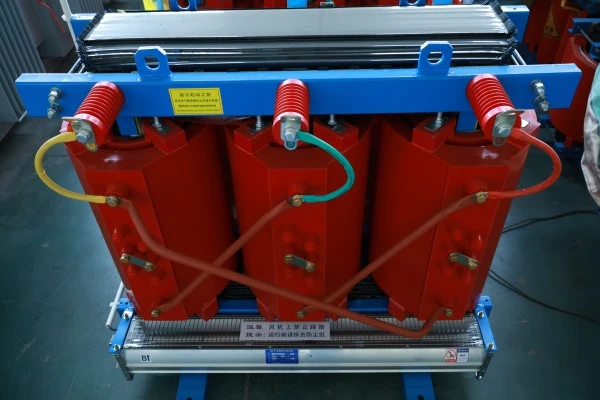

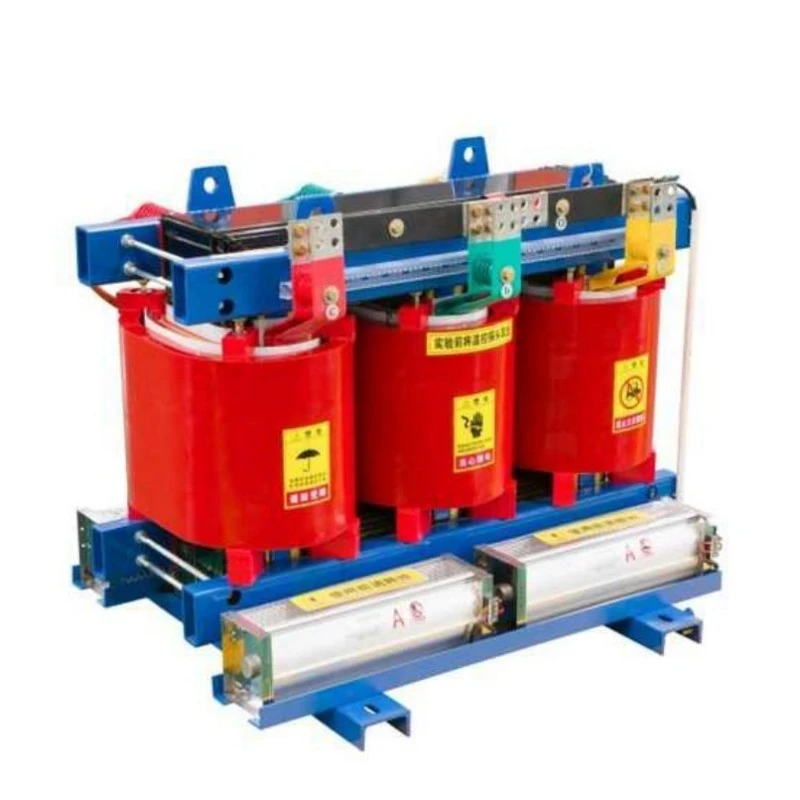

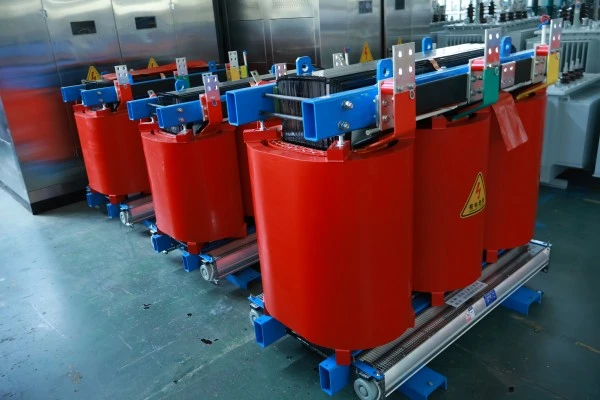

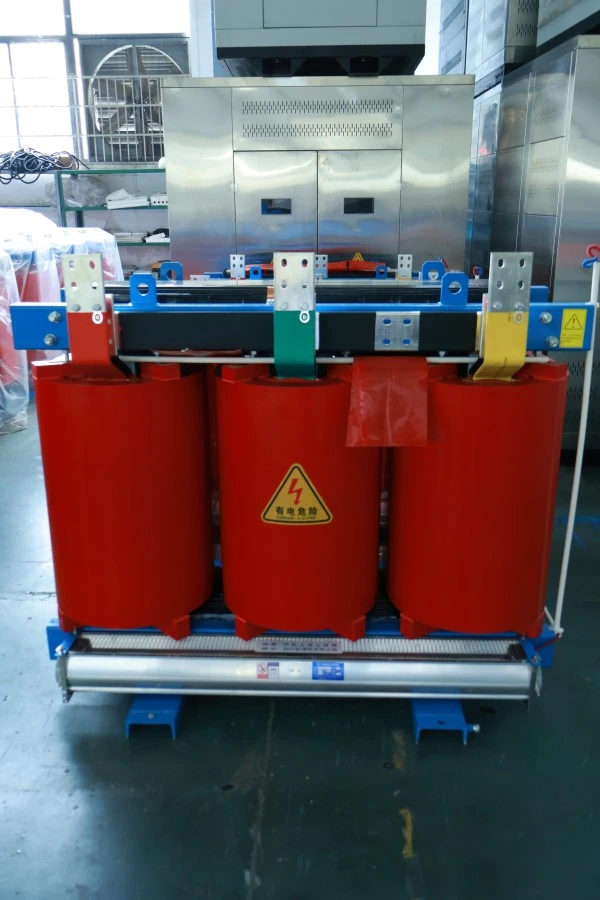

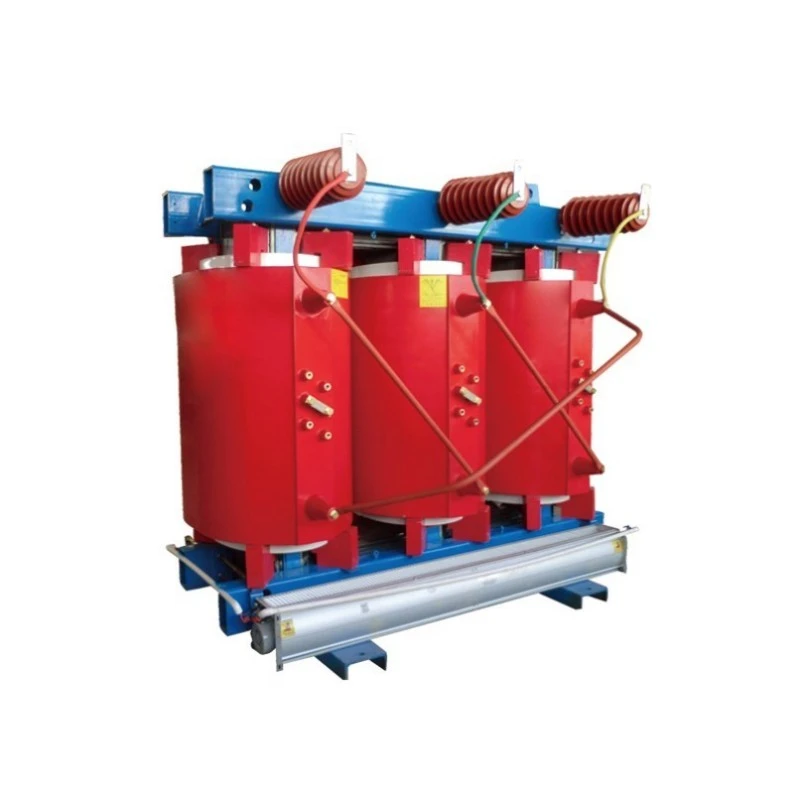

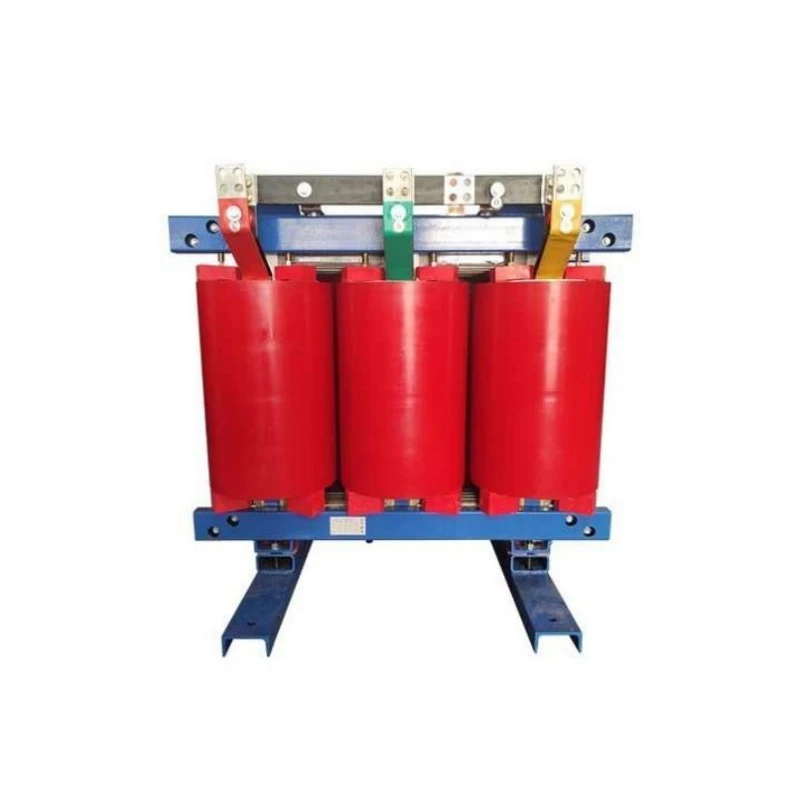

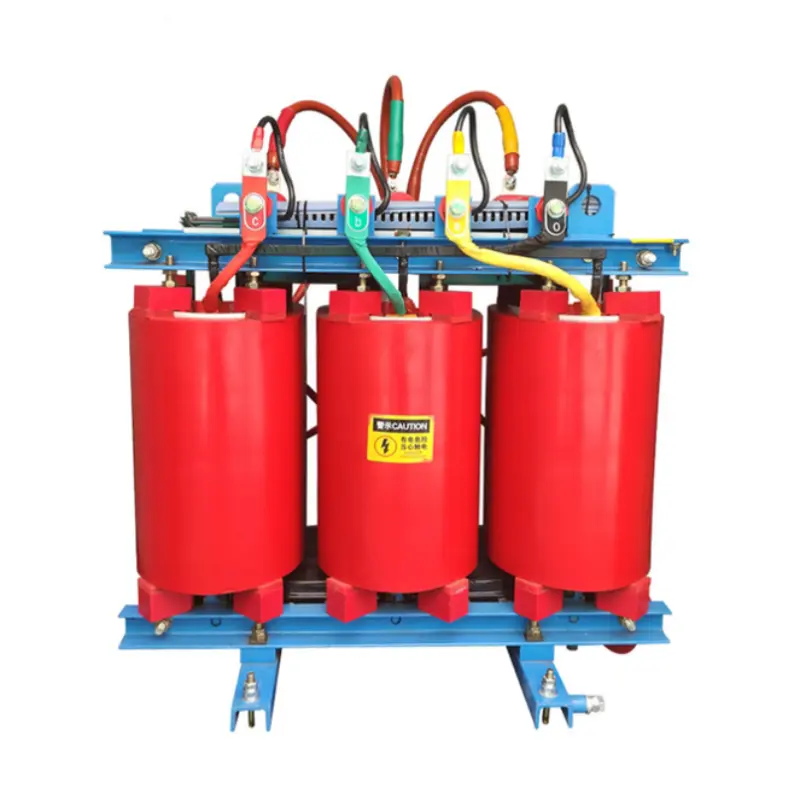

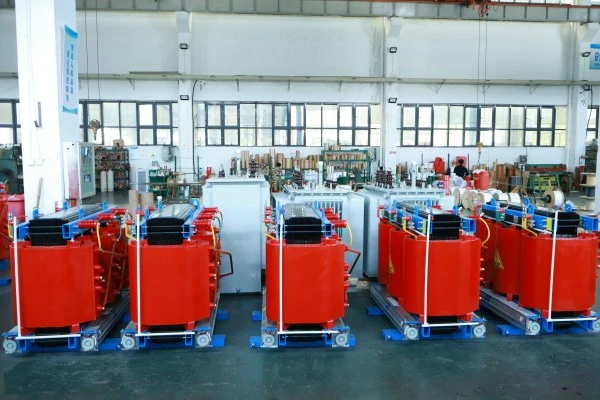

SCB13 vario apvijos sauso tipo galios transformatorius

kas tai?

SCB13 serija yra trifazė, derva izoliuota, varine apvijasauso tipo galios transformatorius. Pavadinime „SC“ reiškia lietinę dervą (vakuuminis epoksidinės dervos liejimas), „B“ žymi folijos apvijas, o „13“ – našumo lygį, o tai reiškia, kad jo nuostolių vertės atitinka nacionalinio standarto GB 20052–2020 1 lygio energijos vartojimo efektyvumo reikalavimus. Šerdies laidžioji medžiaga yra didelio grynumo varis be deguonies, o ne aliuminis arba variu dengtas aliuminis.

Ką tai daro?

1. Įtampos konvertavimas : paverčia aukštą įtampą (10kV, 35kV) į žemą įtampą (400V, 690V) arba, jei reikia, padidina, kad atitiktų įvairios įrangos įtampos reikalavimus.

2. Energijos paskirstymas: kaip pagrindinis paskirstymo sistemos įrenginys, jis saugiai tiekia energiją įvairioms apkrovoms, pvz., pramoninėms įmonėms, komerciniams kompleksams, aukštybiniams pastatams ir vėjo jėgainėms.

3. Saugus maitinimo šaltinis: dėl nedegios epoksidinės dervos kietos izoliacijos jis neišpurkš alyvos ir neužsidegs net ir esant vidiniams gedimams, todėl jis ypač tinka montuoti patalpose arba vietose, kurioms taikomi griežti priešgaisrinės saugos reikalavimai.

4. Tylus veikimas: veikimo triukšmas yra žymiai mažesnis nei tradicinių alyvos transformatorių, todėl tinka gyvenamuosiuose rajonuose, ligoninėse, biurų pastatuose ir kitoje triukšmui jautrioje aplinkoje.

Trumpai tariant, SCB13 Copper Winding Dry Type Power Transformer yra modernus energijos paskirstymo pagrindinis įrenginys, kuriame integruotas aukštas energijos vartojimo efektyvumas, visiškai varinė šerdis, mažas triukšmas ir antipireno sauga.

Produkto privalumai

Palyginti su įprastais sauso tipo transformatoriais, šis produktas turi penkis pagrindinius pranašumus:

Visiškai varinės apvijos, puikus laidumas:Visos aukštos ir žemos įtampos apvijos vyniojamos naudojant bedeguonį varinį strypą traukiamą emaliuotą stačiakampę varinę vielą arba varinę foliją. Vario savitoji varža (apie 0,0172 Ω·mm²/m) yra daug mažesnė nei aliuminio (apie 0,0283 Ω·mm²/m). Todėl to paties skerspjūvio varinės apvijos turi mažesnę varžą, mažiau generuoja šilumą ir didesnį galios konversijos efektyvumą. Ilgai eksploatuojant sutaupyta elektros kaina gerokai viršija pradinį investicijų skirtumą.

1 energijos vartojimo efektyvumo lygis, atitinkantis nacionalinę dvigubo anglies dioksido strategiją:SCB13 nuostolių lygis yra griežtai sukurtas taip, kad atitiktų nacionalinius 1 lygio energijos vartojimo efektyvumo standartus. Tuščiosios eigos nuostoliai yra maždaug 10% mažesni nei SCB12, o apkrovos nuostoliai yra daugiau nei 5% mažesni. 1000 kVA transformatorius, veikiantis 8 000 valandų per metus, kasmet sutaupo daugiau nei 10 000 juanių elektros energijos sąnaudų, o per 3–5 metus susigrąžina kainų skirtumą, palyginti su standartiniais transformatoriais.

Epoksidinės dervos vakuuminis liejimas, patikima izoliacija:Apvijos liejamos ir sukietinamos importuota Huntsman (arba lygiavertės kokybės) epoksidine derva vakuume, visiškai pašalinant oro burbuliukus. Sukietėjęs izoliacijos sluoksnis pasižymi dideliu mechaniniu atsparumu, atsparumu šiluminiam smūgiui, atsparumui įtrūkimams ir apsaugai nuo drėgmės/nešvarumų. Dalinis iškrovimas kontroliuojamas žemesnėje nei 5 °C temperatūroje, o tai daug pranašesnė už nacionalinius standartus.

Didelis perkrovos pajėgumas, prisitaikantis prie svyruojančių apkrovų:Esant natūraliam aušinimui, jis gali veikti ilgą laiką esant 10% perkrovai; naudojant priverstinį oro aušinimą (įmontuoti ventiliatoriai), išėjimo galia gali padidėti iki daugiau nei 120% vardinės vertės. Esant sezoniniam apkrovos pikui (pvz., naudojant oro kondicionierių vasarą), nereikia nedelsiant padidinti pajėgumo.

Atsparus drėgmei ir užteršimui, geras prisitaikymas prie aplinkos:Epoksidinės dervos liejimo apvijos paviršius yra lygus, tankus ir nehigroskopiškas. Net ir išjungus 100 % santykinės drėgmės aplinkoje, jis gali įsijungti iš karto esant pilnai apkrovai be išankstinio pašildymo. Ypač tinka drėgnoms ar korozinėms aplinkoms, tokioms kaip požeminės paskirstymo patalpos, pakrantės daug druskos purškiamos zonos ir chemijos gamyklos.

Produkto savybės

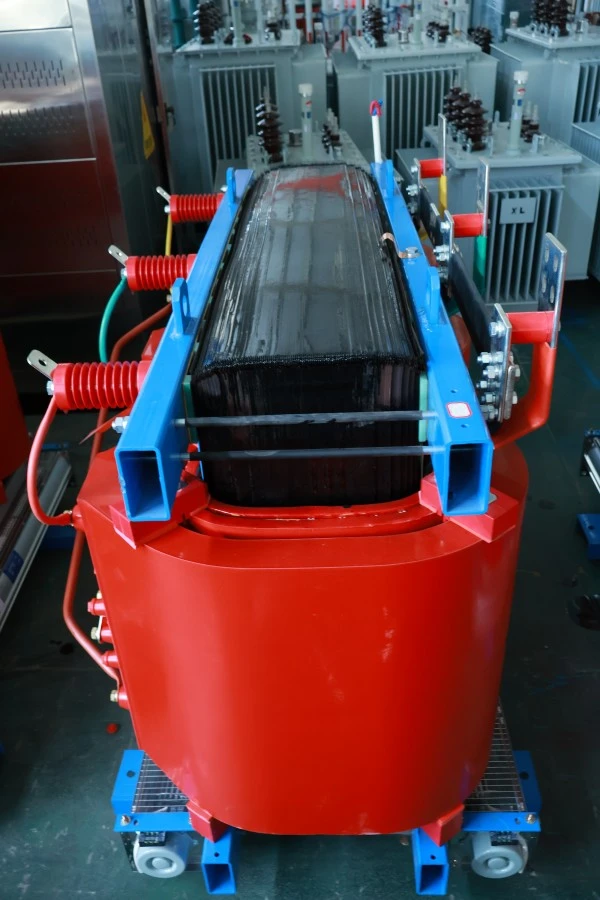

Šerdies struktūra: Naudojama 45° kampu visiškai nusmailinta laipsniško laminavimo technologija, o šerdies galūnės ir jungtys suspaudžiamos itin tvirtais surišimo dirželiais arba plokštėmis. Naudojant didelio pralaidumo grūdėtąjį silicio plieną (B30R090 arba aukštesnės klasės), sumažėja histerezės ir sūkurinių srovių nuostoliai.

Žemos įtampos apvijos: Apvyniota varine folija, galuose pritvirtinta dervos galo žiedais. Varinės folijos plotis lygus apvijos aukščiui, užtikrinantis tolygų ašinį ampero posūkio pasiskirstymą ir ypač didelį atsparumą trumpojo jungimo elektromagnetinėms jėgoms. Sluoksniui izoliuoti naudojama iš anksto impregnuota DMD medžiaga.

Aukštos įtampos apvijos: Apvyniojama sluoksniuotais segmentais naudojant H klasės emaliuotą stačiakampę varinę vielą, tarp kiekvieno sluoksnio užliejama derva, suformuojant tvirtą stiklo pluoštu sustiprintą epoksidinės dervos kompozitinę izoliaciją. Čiaupai išvedami iš apvijos vidurio, kad pagerintų impulsų įtampos paskirstymą.

Temperatūros valdymo ir apsaugos sistema: kiekvienoje fazinėje apvijoje yra iš anksto įmontuoti PT100 platininiai RTD, kad būtų galima stebėti karšto taško temperatūrą realiuoju laiku. Pridedamas išmanusis temperatūros reguliatorius: skaitmeninis ritės temperatūros ekranas, per didelės temperatūros aliarmas (reguliuojama kontrolinė vertė), per didelės temperatūros suveikimo išėjimas ir automatinis ventiliatoriaus paleidimas/išjungimas (jei pasirinktinai sumontuotas priverstinis oro aušinimas).

Korpuso parinktys: pasirenkami IP20 (kieti objektai), IP23 (vertikaliai lašantis vanduo) arba IP40 (mažos dalelės) apsaugos laipsnio gaubtai, pagaminti iš nerūdijančio plieno, aliuminio lydinio arba milteliniu būdu padengto šalto valcavimo plieno. Korpusuose yra ventiliacijos angos ir blokuojamos durų spynos.

Prijungimas ir montavimas: aukštos įtampos pusėje naudojami silikoninės gumos visiškai ekranuoti / visiškai izoliuoti kabelio gnybtai arba įprasti gnybtai; žemos įtampos pusėje naudojamos alavuotos varinės šynos. Transformatoriaus apačioje yra kanalinis plieninis pagrindas ir ritinėliai, kad būtų lengva nustatyti ir perkelti.

Produkto taikymas

SCB13 vario apvijos sauso tipo galios transformatorius idealiai tinka šiais atvejais:

Aukštybiniai pastatai ir komerciniai centrai: įrengiami rūsio arba įrangos grindų paskirstymo patalpose, maitinami liftai, ŠVOK, apšvietimo ir priešgaisrinės sistemos. Jo nedegios charakteristikos atitinka pastatų priešgaisrinius reikalavimus, o mažas triukšmas netrukdo aukšto gyventojams.

Pramonės ir kasybos įmonės: energijos paskirstymo sistemos automobilių gamybos įmonėse, elektroninių komponentų gamyklose ir tikslaus apdirbimo dirbtuvėse. Visiškai varinės apvijos atlaiko srovės viršįtampius dėl dažno variklio paleidimo / sustabdymo, todėl užtikrinamas geras įtampos stabilumas.

Atsinaujinanti energija: paskirstytųjų fotovoltinių elektrinių, pagalbinių vėjo jėgainių elektros energijos transformatorių, energijos kaupimo sistemų izoliacijos transformatorių prijungimas prie tinklo. Didelis energijos vartojimo efektyvumas sumažina energijos konvertavimo nuostolius.

Transporto infrastruktūra: metro stočių stočių aptarnavimo transformatoriai, greitųjų geležinkelių signalinių pastatų maitinimo šaltiniai, oro uosto terminalų elektros paskirstymo centrai, uosto kranto elektros sistemos. Atsparumas drėgmei ir trumpojo jungimo atsparumas atitinka aukštus geležinkelio tranzito patikimumo reikalavimus.

Duomenų centrai ir ryšio bazinės stotys: užtikrina švarų, stabilų maitinimą serveriams, jungikliams ir UPS sistemoms. Tylus veikimas (paprastai žemiau 55 dB) netrukdo duomenų centro darbuotojams.

Gamybos detalės

Žemos įtampos vario folijos vyniojimo procesas

Žemos įtampos apvijos vyniojamos naudojant viso pločio vario foliją specializuotose folijos vyniojimo mašinose. Vario folijos kraštai suapvalinti, kad būtų išvengta koronos iškrovos. Su kiekvienu apsisukimu DMD iš anksto impregnuotas izoliacinis popierius automatiškai dedamas tarp sluoksnių, o internetinė įtempimo kontrolė užtikrina, kad varinė folija būtų sandariai suvyniota. Užbaigus apviją, visas mazgas dedamas į epoksidinės dervos vakuuminio liejimo formą, suformuojant monolitinę, be tuštumų struktūrą. Šis procesas pagerina žemos įtampos apvijų atsparumą trumpiesiems jungimams daugiau nei 30%, palyginti su vielos apvijų konstrukcijomis.

Aukštos įtampos segmentuota sluoksnio apvija

Aukštos įtampos apvijos skirstomos į 4-6 segmentus (blynus), kiekvienas segmentas dar padalintas į 2-4 sluoksnius. Ortakiai (arba oro kanalai) tarp segmentų pagerina šilumos išsklaidymą, o sluoksniavimas sumažina tarpsluoksnių įtampą. Čiaupai paimami iš konkrečių tam tikrų segmentų posūkių ir pažymimi skirtingų spalvų laidais. Visoms jungtims naudojamas argono lankinis suvirinimas arba šalto slėgio suvirinimas, kad būtų užtikrintas minimalus kontaktinis pasipriešinimas.

Pagrindinis triukšmo mažinimo gydymas

Užbaigus šerdies laminavimą, visa šerdis vakuuminiu slėgiu impregnuojama specialiai sukurtu triukšmą mažinančiu izoliaciniu laku, slopinančiu mikrovibracijas tarp silicio plieno lakštų ir tarp lakštų bei suspaudimo dalių. Aukštos temperatūros silikoninės gumos pagalvėlės dedamos tarp šerdies ir apvijų bei tarp apvijų ir suspaudimo dalių. Taikant šiuos gydymo būdus, triukšmas be apkrovos gali būti mažesnis nei 55 dB (315 kVA ir mažesnis), panašus į buitinio šaldytuvo ūžesį.

Išsamus gamyklinis bandymas

Kiekvienas SCB13 Copper Winding Dry Type Power Transformer prieš išvežant iš gamyklos yra išbandomas: apvijos varžos matavimas; įtampos santykio matavimas ir vektorių grupių patikra; trumpojo jungimo varžos ir apkrovos nuostolių matavimas; tuščiosios eigos srovės ir tuščiosios eigos nuostolių matavimas; izoliacijos varžos ir dielektrinio sklaidos koeficiento matavimas; taikomas įtampos atsparumo bandymas; indukcinės įtampos atsparumo bandymas; dalinio iškrovimo matavimas. Bandymų duomenys įrašomi automatiškai ir kartu su siunta pateikiama gamyklos bandymo ataskaita.

Produkto parametras (specifikacija)

Pakavimas ir po pardavimo

Pakavimo būdas

1. Transformatoriaus korpusas apvyniotas vandeniui atsparia PE plėvele, kritinės vietos padengtos minkštu apsauginiu kamšalu.

2. Supakuota į tvirtas eksporto klasės faneros dėžes su padėklų dugnu, skirtą krauti šakiniu krautuvu.

3. Dėžių vidus užpildytas putų poliuretano arba korio kartono amortizacija, kad būtų išvengta transportavimo vibracijos pažeidimų.

4. Aiškūs ženklai išorėje: svorio centras, kėlimo taškai, atsparūs drėgmei, neapvirsti.

Aptarnavimas po pardavimo

1. Nemokamas garantinis laikotarpis: 12 mėnesių nuo išsiuntimo datos.

2. Bet kokį gedimą, atsiradusį dėl konstrukcijos, medžiagų ar gamybos defektų garantiniu laikotarpiu, mūsų įmonė pataisys arba pakeis nemokamai (įskaitant pagrįstas transportavimo išlaidas).
