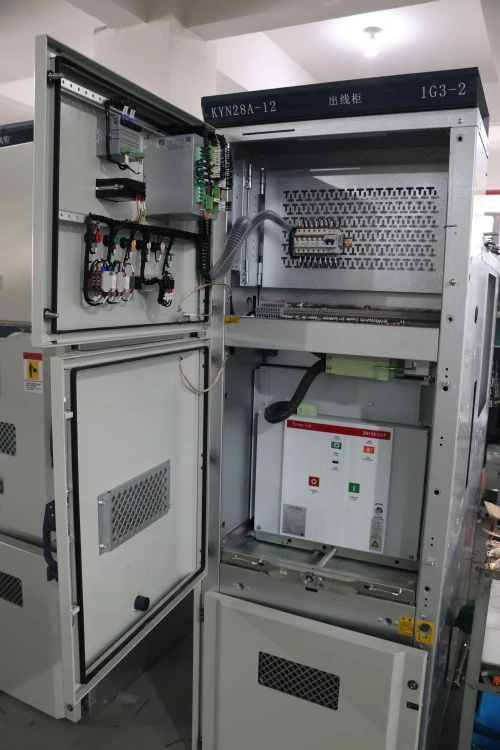

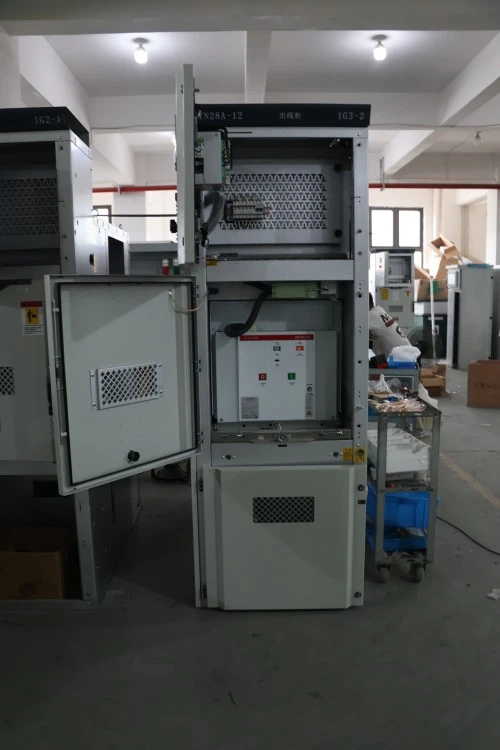

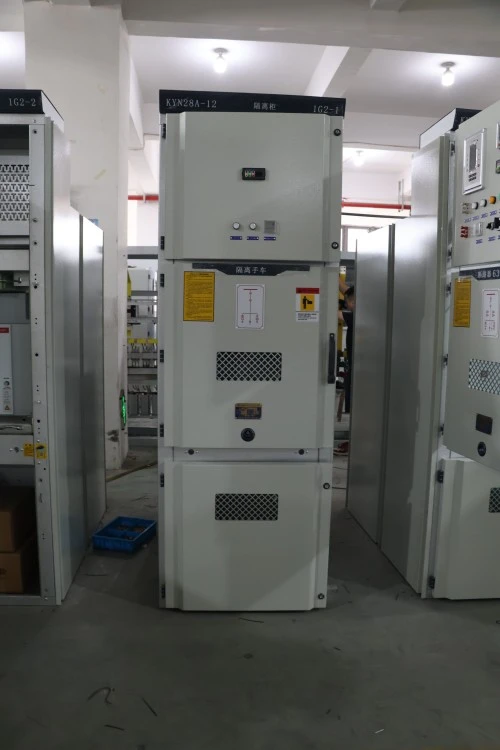

KYN centro tipo penkių profilaktikos blokuojantis aukštos įtampos skirstomasis įrenginys

KYN Center tipo penkių profilaktikos blokavimo aukštos įtampos skirstomieji įrenginiai yra visiškai surinkti, metalu uždengti, ištraukiamo tipo skirstomieji įrenginiai, daugiausia naudojami 3,6 kV–12 kV trifazėse kintamosios srovės sistemose. Jis skirtas vienos arba dviejų šynų konfigūracijoms su šakų tiektuvu.

Kas tai per įranga?

Ši įranga yra aukštos įtampos elektros paskirstymo spinta, kurioje yra grandinės pertraukikliai, skyrikliai, įžeminimo jungikliai, srovės transformatoriai, įtampos transformatoriai ir apsauginės relės. Pagrindinis jo bruožas yra „penkių profilaktikos blokavimo“ mechanizmas, kuris fiziškai neleidžia:

1. Uždarymas uždarant įžeminimo jungiklį

2. Atidarykite priekinį dangtį su uždarytu pertraukikliu

3. Pertraukiklio įdėjimas arba išėmimas, kai jungiklis uždarytas

4. Įžeminimo jungiklio veikimas esant įtampai

5. Grandinės pertraukiklio uždarymas be valdymo maitinimo

Ką tai daro?

Jis saugiai priima elektros energiją iš transformatoriaus arba įeinančios linijos ir paskirsto ją išeinantiems tiektuvams, tokiems kaip varikliai, transformatoriai, kondensatorių blokai ar antrinės pastotės. KYN Center tipo penkių profilaktikos blokavimo Aukštos įtampos skirstomieji įrenginiai yra vidutinės įtampos pramoninių ir komunalinių tinklų pagrindas.

Modelio kodo suskirstymas:

● KYN – K: Metalu aptrauktas Y: Ištraukimo tipas N: Vidinis

● Centrinis tipas – Modulinė centrinio pertraukiklio konfigūracija

● Penkių profilaktikos blokavimas – Mechaninė ir elektrinė apsauga nuo klaidų

● Aukštos įtampos skirstomieji įrenginiai – iki 12kV

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

1. Aukšta sauga – penkių profilaktikos blokavimas

KYN Center tipo penkių profilaktikos blokavimo aukštos įtampos skirstomieji įrenginiai turi privalomus mechaninius blokavimus tarp pertraukiklio, izoliacinių kontaktų, įžeminimo jungiklio ir priekinių skydelių. Taip pašalinama operatoriaus klaidos rizika – pagrindinė lanko blyksnių priežastis.

2. Kompaktiška modulinė konstrukcija

Ištraukiamas pertraukiklio vežimėlis sklandžiai slysta ant bėgių su trimis skirtingomis padėtys: veikia, bandomasis / izoliuotas ir ištrauktas. Tai leidžia atlikti techninę priežiūrą neatjungiant visos šynos – tai itin svarbus duomenų centrų ir ligoninių pranašumas.

3. Pažangus stebėjimas ir valdymas

Pasirenkami intelektualūs IED (relės) suteikia:

● Srovės, įtampos ir galios stebėjimas realiuoju laiku

● Viršsrovs, įžeminimo ir krypties apsauga

● RS485/Modbus arba IEC 61850 ryšys

● Nuotolinis atidarymas/uždarymas per SCADA

● Standartiniai temperatūros ir drėgmės jutikliai pertraukiklio skyriuje apsaugo nuo kondensacijos.

4. Didelis mechaninis patikimumas

● Pertraukiklio mechanizmo tarnavimo laikas: 30 000 operacijų (be priežiūros)

● Pagalbiniai kontaktai: sidabro ir nikelio lydinys, skirtas daugiau nei 10 000 elektrinių operacijų

● Pirminiai atjungimo kontaktai: sidabruotas varis su spyruokliniu slėgiu

Taikymo sritys

Gamybos detalės

1. Korpuso gamyba

● 2,0 mm šaltai valcuotas plienas (dengtas cinku) arba 1,5 mm nerūdijantis plienas

● Pjovimas lazeriu ir CNC sulenktas tikslumui

● Suvirintas rėmas su korozijai atsparia milteline danga (RAL 7035 standartas)

2. Penkių profilaktikos blokavimo mechanizmas

● Plieninės kumštelių plokštės ir blokavimo strypai (be plastikinių dalių)

● Išbandyta 10 000 blokavimo ciklų be gedimų

● Apima raktų blokavimą įeinantiems / išeinantiems ir surišimo skydeliais

3. Breaker Vežimėlis

● Ištraukiama važiuoklė su trijų padėčių fiksavimu

● Savaime išsilyginantys pirminiai atjungimai

● Antrinis kištukas su 16–32 valdymo grandinėmis

4. Šynų sistema

● Didelio laidumo E-Cu varis (ETP klasės)

● Sidabruotos jungtys su Belleville poveržlėmis

● Termiškai susitraukianti izoliacija faziniam izoliavimui

5. Kabelių skyrius

● Didelė erdvė iki 4 × 240 mm² kabeliams vienai fazei

● Nuimamas kabelio suspaudimo laikiklis

● Nulinės sekos KT nuostata

6. Gamyklinis bandymas

● 100 % dielektrinio atsparumo bandymas

● Mechaninio veikimo bandymas (mažiausiai 50 ciklų)

● Dalinio iškrovimo matavimas (≤5 pC esant 1,2 × vardinei įtampai)

● Kontaktinės varžos matavimas (mikroommetras)

7. Sertifikavimas ir kokybės užtikrinimas

● Tipo patikrinta pagal GB/T 3906, IEC 62271-200 ir DL/T 404

● Išbandytas vidinis lankas (IAC AFLR 40kA/1s)

● ISO 9001:2015 sertifikuota gamyba

● Įprasto bandymo ataskaita pridedama prie kiekvieno skydelio

Kodėl verta rinktis „Lugao Power Co., Ltd.“, o ne konkurentus?

Dažni klientų klausimai

1 klausimas: Ar šis KYN Center tipo penkių profilaktikos blokavimo aukštos įtampos skirstomasis įrenginys gali būti naudojamas 24 kV sistemose?

A: Ne, standartinis KYN yra skirtas iki 12 kV. 24kV siūlome KYN28-24 variantą su padidintu izoliacijos tarpu. Pateikdami užklausą nurodykite savo sistemos įtampą.

2 klausimas: ar jūs pateikiate vakuuminį grandinės pertraukiklį kaip KYN metalu aptraukto skirstomojo įrenginio dalį?

A: Taip, kiekvienas skydas yra visiškai sumontuotas su gamykloje patikrintu vakuuminiu grandinės pertraukikliu (VS1 tipo). Taip pat siūlome suderinamas alternatyvas, tokias kaip ABB VD4, Siemens 3AH arba Schneider HVX, jei pageidaujama.

5 klausimas: Ar galite pateikti visą skirstomųjų įrenginių asortimentą, įskaitant įeinančius, matavimo, tiekimo ir kondensatorių skydus, kaip KYN metalu uždarytus skirstytuvus?

A: Visiškai. Mes projektuojame ir gaminame visas komplektacijas su visais reikalingais pagalbiniais skyriais, šynų jungtimis ir blokavimo blokais. Tiesiog atsiųskite savo vienos eilutės diagramą.

6 klausimas: kokius dokumentus pateikiate?

A: Kiekvienam KYN skirstomajam įrenginiui pateikiame: bendrąjį išdėstymo brėžinį, laidų schemą, medžiagų sąskaitą, bandymo ataskaitą, instrukcijų vadovą ir blokavimo matricą – viskas anglų kalba (arba jūsų vietine kalba).

7 klausimas: ar penkių profilaktikos blokavimo lauką galima reguliuoti?

A: Ne – ir tai tyčia. Blokavimas yra gamykloje nustatytas ir užplombuotas, kad būtų išvengta klastojimo. Tačiau pateikiame aiškius mechaninius brėžinius, kad jūsų komanda suprastų logiką. Jei reikia pakeitimų, susisiekite su mūsų inžinerijos skyriumi.

Gamybos pajėgumai

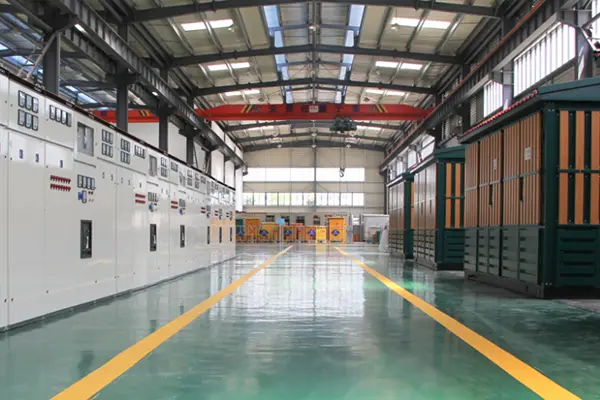

Lugao Power Co., Ltd.gamina KYN Center tipo penkių prevencinių blokuojančių aukštos įtampos skirstytuvus modernioje gamybos įmonėje, kurioje įrengta pažangi gamybos, surinkimo ir aukštos įtampos bandymo įranga. kasskirstytuvo skydasgaminamas pagal griežtą ISO 9001 kokybės valdymo sistemą, užtikrinančią pastovią kokybę, patikimą veikimą ir visišką atitikimą tarptautiniams standartams.
