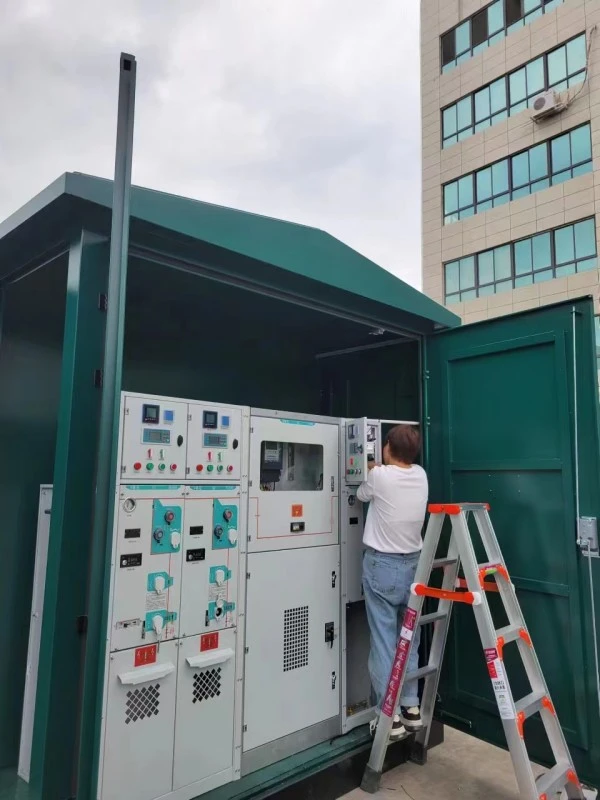

Surenkama kompaktiška Europos tipo pastotė

Surenkama kompaktiška europietiško tipo pastotė – tai gamykloje sumontuotas trijų kamerų uždaras elektros paskirstymo įrenginys, skirtas priimti, transformuoti ir paskirstyti vidutinės įtampos elektros energiją žemos įtampos apkrovoms. Skirtingai nuo tradicinių betoninių pastočių, kurioms reikia kelių savaičių statybos vietoje, šis įrenginys pristatomas paruoštas prijungti.

kas tai?

Surenkama kompaktiška Europos tipo pastotė (taip pat žinoma kaip aEuropos dėžės pastotė) susideda iš trijų atskirų skyrių:

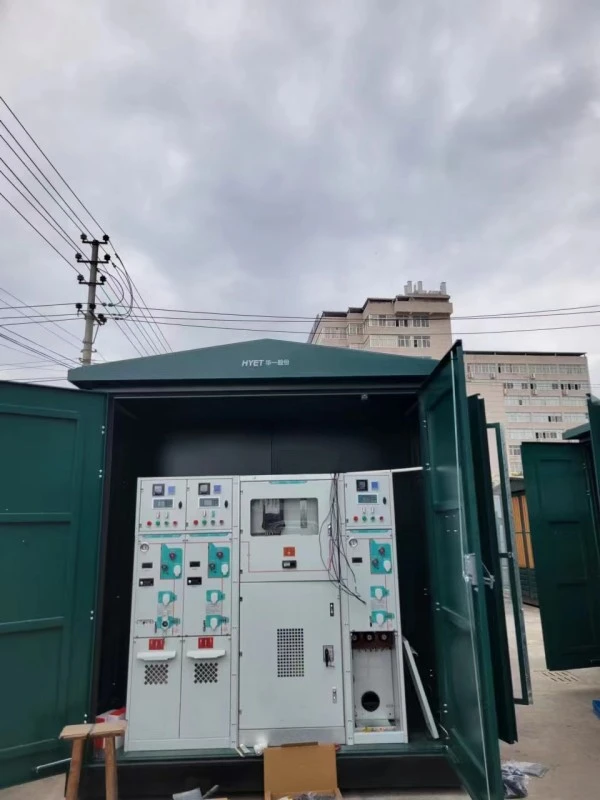

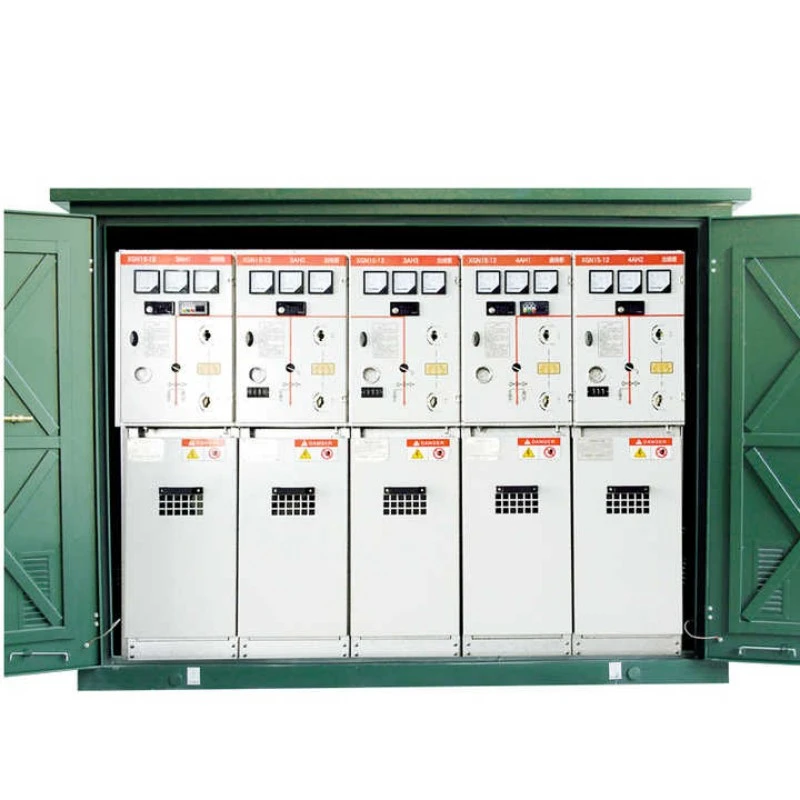

1. Aukštos įtampos (HV) skyrius: talpinami skirstomieji įrenginiai, apsauginės relės ir matavimo prietaisai.

2. Transformatoriaus skyrius: yra alyvoje panardinamas arba sauso tipo transformatorius.

3. Žemos įtampos (LV) skyrius: yra skirstomieji skydai, grandinės pertraukikliai ir išeinantys tiektuvai.

Šios trys kameros yra „I“ arba „II“ formos viename, oro sąlygoms atspariame plieniniame arba kompoziciniame korpuse. Kiekvienas skyrius yra fiziškai atskirtas metalinėmis pertvaromis, kad būtų išvengta gedimų plitimo.

Ką tai gali padaryti?

Ši įranga atlieka tris pagrindines funkcijas:

1. Žemyninės įtampos konvertavimas: įeinančią vidutinę įtampą (6kV, 10kV, 20kV, 35kV) paverčia naudotina žema įtampa (400V, 230V).

2. Apsauga ir izoliavimas: Automatiškai izoliuoja sugedusias grandines per saugiklius arba grandinės pertraukiklius, apsaugančius paskesnį turtą.

3. Apkrovos valdymas: paskirsto maitinimą kelioms išeinančioms grandinėms, todėl galima pasirinktinai perjungti, matuoti ir stebėti.

Kadangi surenkamoji kompaktiška Europos tipo pastotė yra iš anksto prijungta ir išbandyta gamykloje, ji pašalina sudėtingas laidų montavimo vietoje klaidas. Jis tarnauja kaip nervų centras galutiniam energijos paskirstymui gyvenamuosiuose blokuose, gamyklose, saulės energijos fermose ir elektromobilių įkrovimo stotyse.

Produkto privalumai

Pasirinkę „Lugao Power“ surenkamą kompaktišką europietiško tipo pastotę, įgyjate penkis ryškius konkurencinius pranašumus, palyginti su įprastomis pastotėmis ir amerikietiško tipo alternatyvomis.

1 pranašumas: Aukščiausia personalo sauga

Trijų skyrių „skirstytas“ dizainas yra bet kurios tikros surenkamosios kompaktiškos Europos tipo pastotės bruožas. Kiekviena sekcija yra visiškai užblokuota mechaniniais ir elektriniais blokatoriais. Pavyzdžiui, LV durys negali atsidaryti, nebent pagrindinis pertraukiklis IŠJUNGTAS; HV durys negali atsidaryti, nebent įžeminimo jungiklis UŽDARYTAS. Ši nuosekli saugos logika apsaugo nuo tiesioginio poveikio priekyje, o tai drastiškai sumažina lankinio blyksnio riziką operatoriams. Priešingai, amerikietiško tipo pastotėse keičiant saugiklius dažnai būna atviros įtampingosios dalys.

2 pranašumas: nepertraukiamo maitinimo šaltinio galimybė

Skirtingai nuo amerikietiško tipo įrenginių, kur pakeitus saugiklį reikia atjungti visą transformatorių, mūsų surenkama kompaktiška europietiško tipo pastotė leidžia atlikti nepriklausomą techninę priežiūrą. Galite atidaryti LV skyrių, kad galėtumėte nuskaityti skaitiklį, kol HV pusė lieka įtampa. Pažangesnėse versijose gali būti įrengtas kilpos perjungimo RMU (žiedinis pagrindinis blokas), leidžiantis konfigūraciją „du įvestis, du išvestis“, kuri palaiko maitinimą paskesniems klientams net ir gedimų metu. Dėl to jis yra būtinas ligoninėms ir duomenų centrams.

3 pranašumas: puikus šilumos valdymas

Kiekviename transformatoriaus skyriuje yra priverstinė ventiliacija (automatiniai termostatu valdomi ventiliatoriai) ir natūralios konvekcijos žaliuzės. Fizinis atskyrimas reiškia, kad transformatoriaus skleidžiama šiluma neturi įtakos jautrioms elektroninėms relėms HV skyriuje. Mūsų bandymai rodo, kad didžiausios vasaros apkrovos metu vidinė temperatūra išlieka 15–20°C žemesnė nei nesegmentuotų konstrukcijų, o tai tiesiogiai pailgina izoliacijos tarnavimo laiką.

4 pranašumas: ypatingas prisitaikymas prie aplinkos

Pagaminta pagal IP54 minimumą (nelaidus dulkėms ir apsaugotas nuo vandens čiurkšlių), korpusas atlaiko druskos purslą, smėlio audras ir stiprų lietų. 40 mm oro tarpas ir antikondensaciniai šildytuvai apsaugo nuo vidinio drėgmės. Veikimo diapazonas: -40°C iki +55°C. Dėl šio tvirtumo surenkama kompaktiška Europos tipo pastotė yra numatytasis pasirinkimas pakrantės vėjo jėgainėms ir dykumos saulės energijos projektams.

5 pranašumas: mažesnės bendros nuosavybės išlaidos (TCO)

Pradinė pirkimo kaina gali būti 15–20% didesnė nei panašaus amerikietiško tipo agregato, tačiau TCO per 20 metų yra 30% mažesnė. Kodėl? Europietiško tipo agregatai turi keičiamus, modulinius komponentus (keičiate tik sugedusį saugiklį, o ne visą šyną). Alyvos talpyklos apsaugo nuo smulkių žemės užteršimo. Minimalūs civiliniai darbai (tiesiog plokščia betoninė trinkelė), palyginti su betoninės patalpos statyba, sutaupo 5 000–10 000 USD už montavimo darbų vienetą.

Produkto savybės

Žemiau pateikiamos konkrečios mūsų surenkamos kompaktiškos Europos tipo pastotės inžinerinės savybės:

Gamybos detalės

„Lugao Power“ gamina kiekvieną surenkamą kompaktišką europietiško tipo pastotę mūsų ISO 9001 sertifikuotoje 25 000 m² gamykloje. Žemiau pateikiamos pagrindinės gamybos detalės, kurios išskiria mūsų kokybę.

Medžiagos pasirinkimas

Plienas: importuotas DX51D+Z275 cinkuotas plienas, nukirptas ir sulenktas ant CNC bokštinio perforatoriaus (tolerancija ±0,2 mm).

GRP (stiklu sustiprintas poliesteris): Siūlomas pakrantės užsakymams – nulis korozijos, bet didesnė kaina. Antipireno klasė VO (UL94).

Transformatoriaus šerdis: Amorfinis metalas arba CRGO silicio plienas (M5 klasė, 0,23 mm storio). Palyginti su standartiniu plienu, nuostoliai be apkrovos sumažėjo 70%.

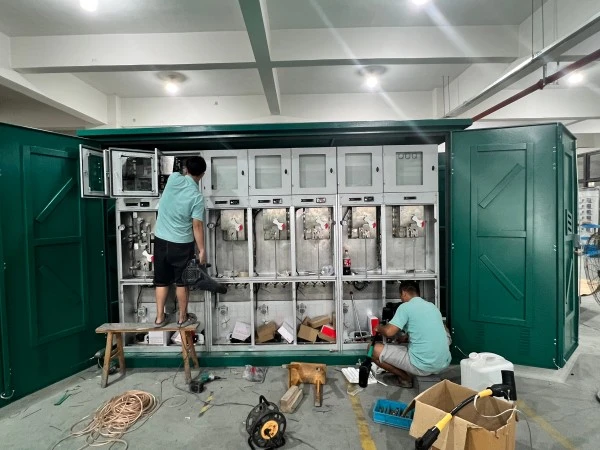

Surinkimo procesas

Skyriaus gamyba: atskiri suvirinimo įtaisai HV, Transformator ir LV sekcijoms. Kiekvienas skyrius yra patikrintas, ar nėra sandarumo, naudojant muilo tirpalą (tepalams sulaikyti).

Dažymas: Pirminis apdorojimas (riebalų šalinimas, fosfatavimas) → Epoksidinis gruntas (80μm) → Poliesterio viršutinis sluoksnis (70μm). Druskos purškimo bandymas: 720 valandų be šliaužimo.

Vidiniai laidai: be halogenų, variniai 90°C variniai kabeliai, užspausti šešiabriauniais štampais (ištraukimo testas >200N). Visi gnybtai pažymėti termiškai susitraukiančiais žymekliais.

Transformatorių montavimas: Tepaliniai transformatoriai džiovinami vakuume (likutinė drėgmė <0,5%). Sauso tipo transformatoriai vakuuminiu slėgiu (VPI) impregnuojami du kartus.

Kokybės kontrolės patikrinimai

1. Dielektrinis testas: 28kV/1min HV pusei; 3kV/1min LV pusei.

2. Šilumos paleidimas: pilna apkrova esant 40°C aplinkos temperatūrai 8 valandas; temperatūros kilimas stebimas 12 PT100 jutiklių.

3. IP testas: dulkių kamera 8 valandas, po to vandens srovės bandymas (12,5 mm antgalis esant 100 litrų/min.).

4. Funkcinio blokavimo testas: 50 atidarymo-uždarymo ciklų kiekviename jungiklyje.

Tinkinimo parinktys

1. Spalva: RAL 7035 (šviesiai pilka) standartas; bet koks RAL kodas pagal pageidavimą (+15 dienų pristatymo laikas).

2. Kabelio įvadas: apačia (per cokolį) arba šoninė (riebokšlio plokštės).

3. Išmaniosios funkcijos: IoT įgalintas nuotolinis stebėjimas (srovė, įtampa, temp, durų būsena) per 4G/WiFi.

Įpakavimas, siuntimas, garantija

Pakavimas ir siuntimas

Kiekviena surenkama kompaktiška europietiško tipo pastotė pakeliama naudojant keturias įmontuotas kėlimo kilpas (išbandytas iki 2× bendrosios masės). Pakavimo procedūra:

● Interjeras: silikagelio sausiklio pakuotės (2 kg), dedamos į kiekvieną skyrių, kad sugertų važiuojančią drėgmę.

● Kabelių įvadai: užsandarinti plastikiniais dangteliais ir savaime vulkanizuojančia juosta.

● Išorė: ištempta VCI (garų korozijos slopinimo) plėvele, tada padengta tvirtu vandeniui atspariu brezentu.

● Dėžė: pritvirtinama prie plieninio transportavimo slydimo (1200 mm aukštis šakinio krautuvo kišenėms). Kampinės apsaugos ir surišimo juostos.

Pristatymo laikas: 25 darbo dienos standartiniam 630kVA įrenginiui; 35 dienos individualiems užsakymams (įskaitant išmaniąją apskaitą).

Garantija ir po pardavimo

Garantijos laikotarpis: 12 mėnesių nuo paleidimo datos arba 14 mėnesių nuo išsiuntimo (atsižvelgiant į tai, kas įvyksta anksčiau).

Aprėptis: visi gamybos medžiagų ar gamybos defektai. Neapima žalos, padarytos žaibo, potvynio, perkrovos nei nurodyta vardinėje plokštelėje, arba neleistinų pakeitimų.
