Išmanioji iš anksto įdiegta Europos tipo transformatorių pastotė

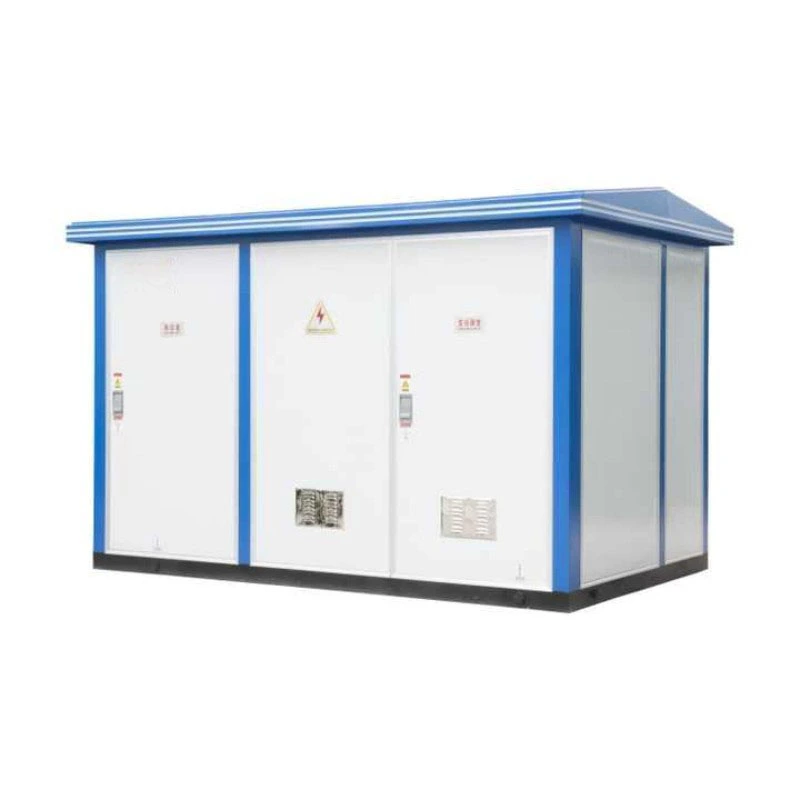

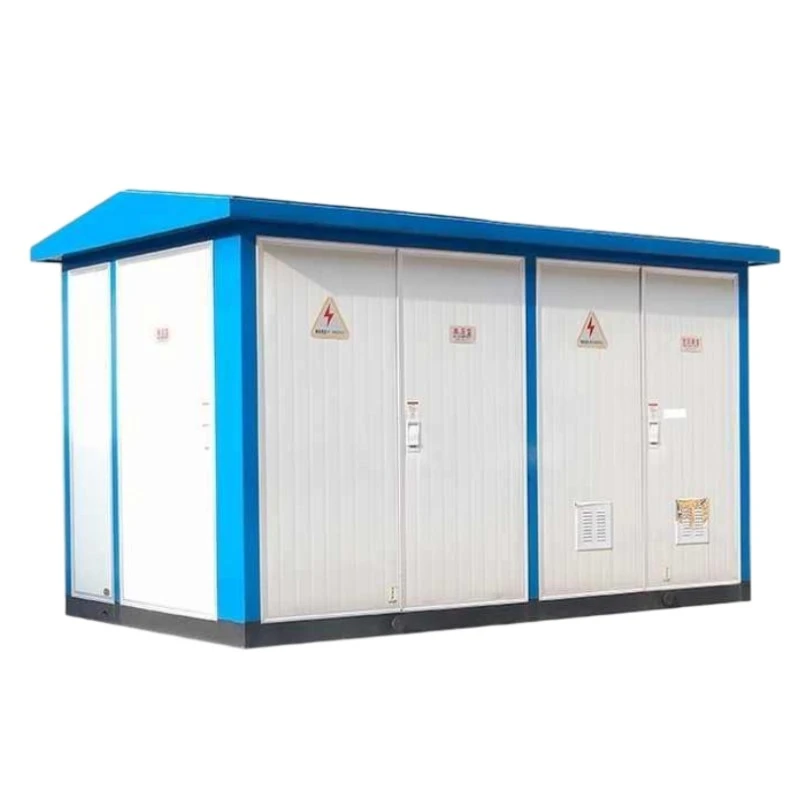

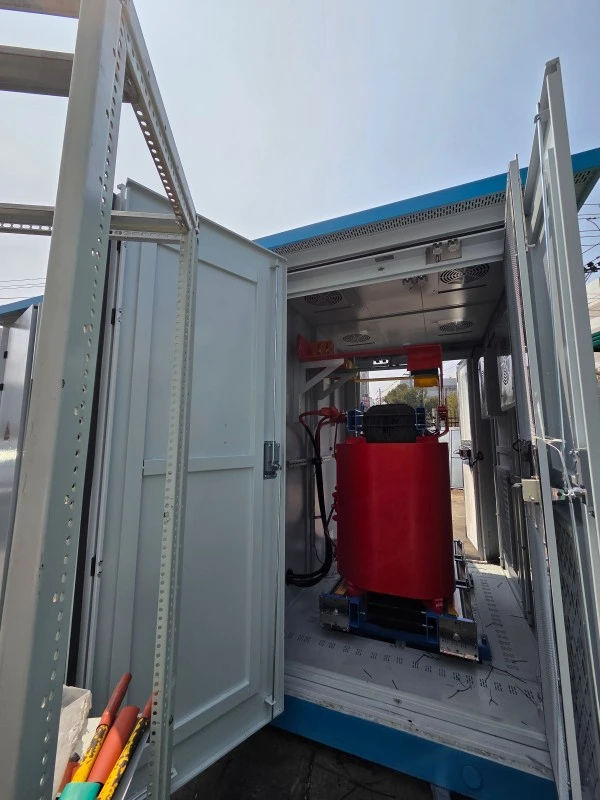

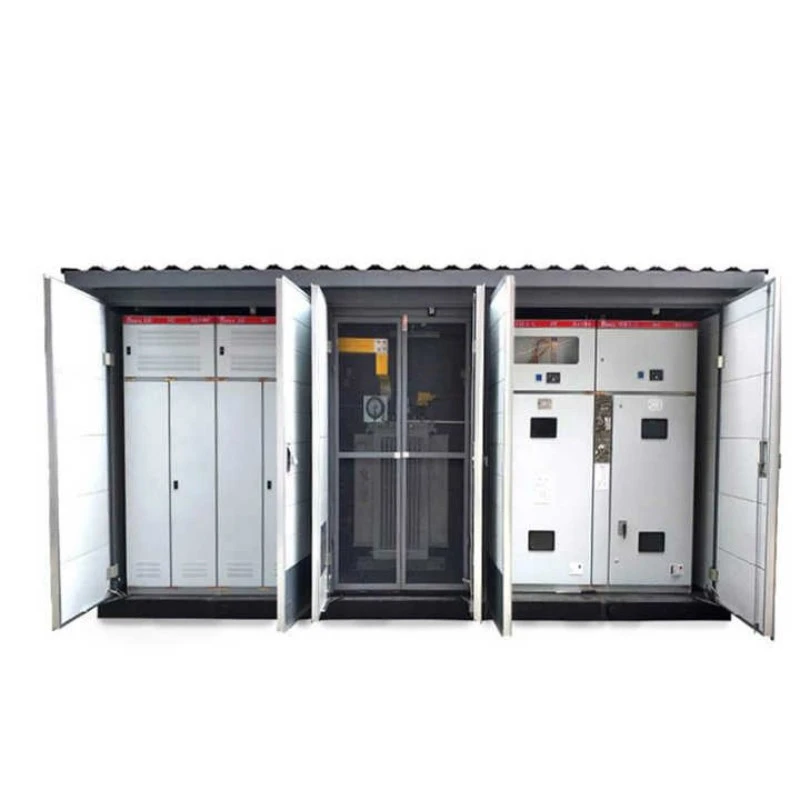

„Smart“ iš anksto sumontuota europietiško tipo transformatorių pastotė yra gamykloje surinktas kompaktiškas elektros paskirstymo įrenginys, kuriame integruotavidutinės įtampos skirstomieji įrenginiai, žemos įtampos skirstomąjį skydą ir alyvinį arba sauso tipo transformatorių į vieną uždarą korpusą. Skirtingai nuo tradicinių civilinės inžinerijos pastočių, šis europietiško tipo įrenginys yra surenkamas, išbandytas ir pristatomas kaip paruošta montuoti sistema.

Ką tai veikia?

Jis sumažina vidutinės įtampos elektros energiją (paprastai 6kV–35kV) iki žemos įtampos lygio (400V–690V), kad būtų galima saugiai paskirstyti gyvenamąsias bendruomenes, komercinius pastatus, gamyklas ir atsinaujinančios energijos jėgaines. Išmanioji iš anksto įdiegta europietiško tipo transformatorių pastotė taip pat palaiko išmanų apkrovos, temperatūros ir maitinimo kokybės stebėjimą, įgalindama nuotolinę gedimų diagnostiką ir automatines aliarmo funkcijas. Dėl to jis yra idealus pasirinkimas išmaniesiems tinklams ir neprižiūrimoms pastotėms.

Produkto privalumai

1. Išmanusis stebėjimas ir nuotolinis valdymas

„Smart“ iš anksto įdiegtoje europietiško tipo transformatorių pastotėje yra pasirenkamas išmanusis terminalo blokas (ITU), kuris realiuoju laiku renka duomenis apie įtampą, srovę, galios koeficientą ir alyvos temperatūrą. Duomenys gali būti perduodami per 4G, eternetą arba šviesolaidį į centrinę valdymo patalpą, taip sumažinant patikrinimo vietoje išlaidas.

2. Kompaktiškas pėdsakas ir greitas diegimas

Kadangi „Smart“ iš anksto sumontuota europinio tipo transformatorinė pastotė yra surenkama gamykloje, čia reikia tik paprasto pamato vietoje. Įrengimas užtrunka 1–2 dienas, o ne savaites, sutaupant iki 60 % statybos darbų ir žemės užėmimo.

3. Didelis patikimumas atšiauriomis sąlygomis

Ši pastotė, turinti IP54 (ar aukštesnę) apsaugos laipsnį, skirta korpusui ir į alyvą panardinamiems arba epoksidinės dervos transformatoriams viduje, atspari dulkėms, lietui, druskos rūkui ir ekstremalioms temperatūroms nuo -25°C iki +40°C, todėl užtikrina nuolatinį veikimą dykumose, pakrančių zonose ar didelio aukščio regionuose.

4. Energijos efektyvumas ir maži nuostoliai

Įrengta S11 arba S13 serijos mažų nuostolių transformatoriai, Smart iš anksto sumontuota europinio tipo transformatorių pastotė sumažina tuščiosios eigos nuostolius iki 30%, palyginti su įprastais įrenginiais, tiesiogiai sumažindama elektros sąskaitas ir anglies dvideginio emisiją per 20 metų eksploatavimo laikotarpį.

5. Visiškai pritaikoma

Siūlome lanksčias konfigūracijas: varines arba aliuminio apvijas, apkrovos atšakų keitiklius, automatinę galios koeficiento korekciją (APFC), viršįtampių ribotuvus. Nesvarbu, ar jums reikia 200 kVA bloko vilos plotui ar 2500 kVA įrenginio pramonės parkui, mes galime pritaikyti sprendimą.

Produkto funkcija

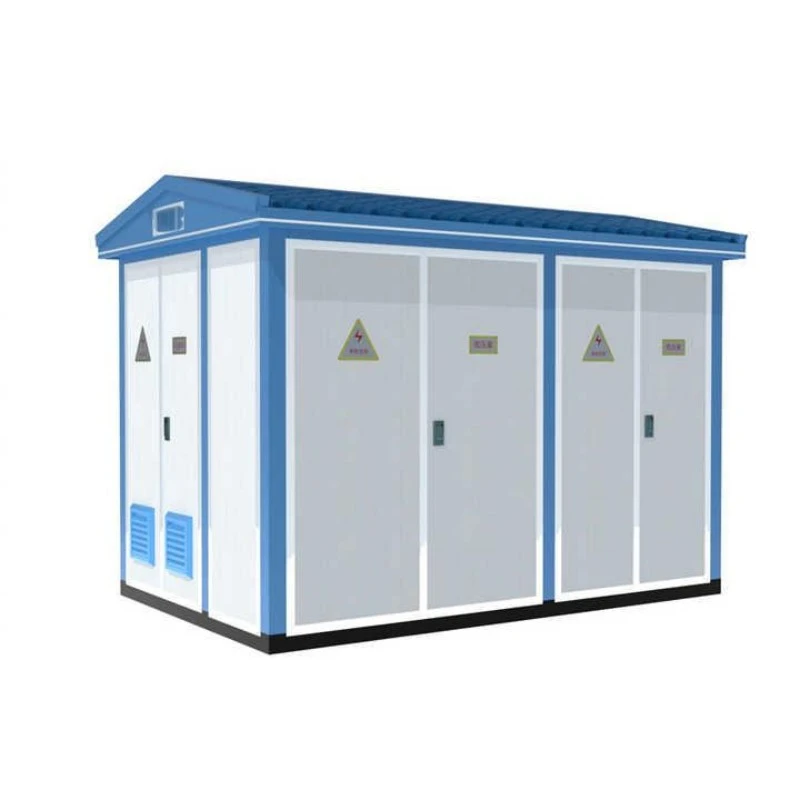

Visiškai uždaras ir oro sąlygoms atsparus korpusas --- Pagamintas iš cinkuoto plieno arba aliuminio lydinio, padengtas antikoroziniais dažais, tinkamas montuoti lauke.

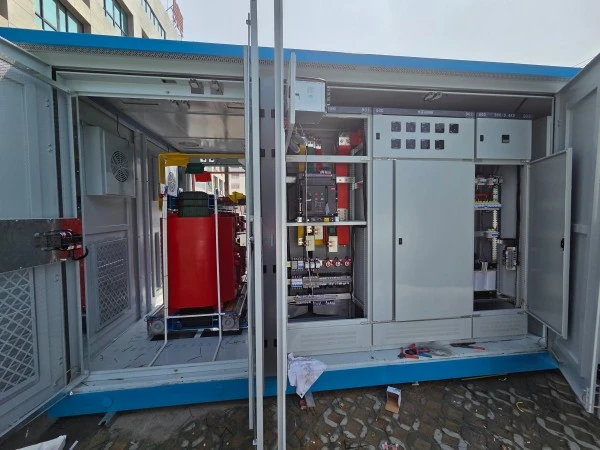

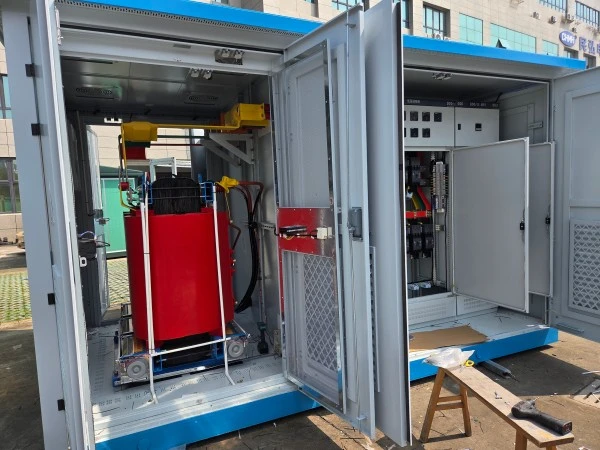

Modulinis vidinis išdėstymas --- Atskiri skyriai aukštosios įtampos skirstomiesiems įrenginiams, transformatoriui ir žemos įtampos paskirstymui su mechaniniais blokatoriais, užtikrinančiais operatoriaus saugumą.

Pažangi aušinimo sistema --- Temperatūros valdomi ventiliatoriai, skirti sauso tipo transformatoriams arba gofruotoms radiatorių plokštėms, skirtoms aliejuje panardintiems įrenginiams, automatiškai įsijungiantys, kai temperatūra viršija nustatytą vertę.

Apsauga nuo lanko ir perkrovos --- Įrengtas SF6 arba vakuuminiais grandinės pertraukikliais, saugikliais jungikliais ir apsaugos nuo viršįtampių įtaisais (SPD), atitinkančiais IEC 62271-202 standartus.

Patogi vartotojo sąsaja --- Vietinis jutiklinis ekranas (pasirinktinai) rodo duomenis ir gedimų įrašus realiuoju laiku, o techninės priežiūros personalas gali pasiekti nuotolinę prieigą per išmaniojo telefono programėlę.

Mažo triukšmo veikimas --- Garso lygis ≤55 dB(A), skirtas naudoti gyvenamuosiuose namuose, pasiekiamas naudojant vibraciją slopinančius tvirtinimo elementus ir akustines izoliacines plokštes.

Apsaugos nuo vagystės ir saugumo dizainas --- Dėl tvirtos spynos, durų jutiklių ir pasirenkamos CCTV integracijos iš anksto įdiegta „Smart“ europinio tipo transformatorių pastotė tinka atokioms, neprižiūrimoms vietoms.

Produkto taikymas

„Smart“ iš anksto įdiegta europinio tipo transformatorių pastotė plačiai naudojama:

Miesto energijos paskirstymas

Gyvenamieji kompleksai, prekybos centrai, viešbučiai ir ligoninės, kur erdvė yra ribota, o priešgaisrinė sauga yra labai svarbi.

Požeminės automobilių stovėjimo aikštelės ar įrengimai ant stogo yra naudingi dėl kompaktiško alyvos izoliavimo dizaino.

Atsinaujinančios energijos projektai

Saulės energijos parkai ir sausumos vėjo parkai turi būti greitai įdiegti ir atsparūs oro sąlygoms. Ši pastotė sklandžiai integruojasi su PV inverteriais ir vėjo turbinų keitikliais.

Infrastruktūra ir viešosios patalpos

Oro uostai, metro stotys, tuneliai ir tiltai priklauso nuo didelio patikimumo ir nuotolinio stebėjimo, kad būtų užtikrintas nepertraukiamas apšvietimas ir vėdinimas.

Pramonės ir kasybos vietos

Gamyklos, chemijos gamyklos ir kasyklos naudoja iš anksto įdiegtą „Smart“ europinio tipo transformatorių pastotę, kad izoliuotų tinklo gedimus ir apsaugotų jautrias mašinas.

Laikinoji ir avarinė energija

Statybvietėms, nelaimių likvidavimo zonoms ir renginiams po atviru dangumi yra naudingas „plug and play“ pobūdis ir lengvas perkėlimas.

Gamybos detalės

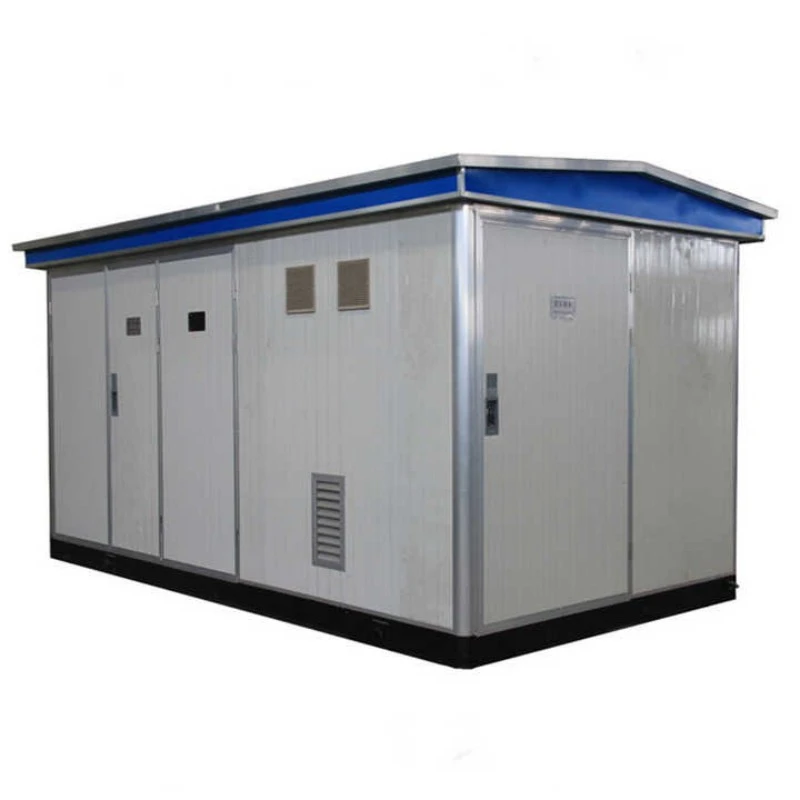

Būstas ir mechaninis dizainas

Išorinis iš anksto sumontuotos europietiško tipo transformatorių pastotės Smart korpusas gaminamas naudojant lazeriu pjaustytas, lenktas ir suvirintas plieno plokštes. Po suvirinimo visas korpusas apdorojamas šratiniu srove, kad pašalintų apnašas, o po to padengiamas elektrostatinis miltelinis dažymas, kurio storis ne mažesnis kaip 80 µm. Tai užtikrina C5-M atsparumą korozijai (ISO 12944) pakrantės arba pramoninėje aplinkoje.

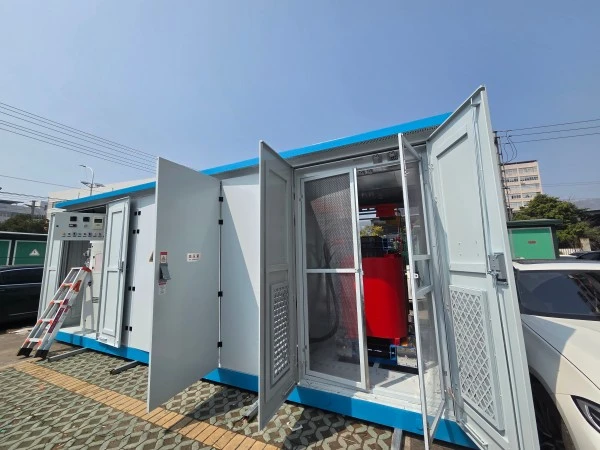

Durys turi poliuretanines tarpines, suspaudimo skląsčius ir nuimamus vyrius. Nuožulnus stogas neleidžia kauptis vandeniui, o pagrindiniuose kanaluose yra šakinio krautuvo kišenės ir kėlimo antgaliai, kad būtų lengva transportuoti.

Transformatoriaus šerdis ir apvijos

Naudojame didelio pralaidumo šalto valcavimo grūdėtąjį silicio plieną (0,23 mm arba 0,27 mm) su pakopinėmis jungtimis, kad sumažintume tuščiosios eigos srovę. Apvijos gaminamos iš bedeguonies vario arba aliuminio folijos (žemai įtampai) ir apvalios varinės vielos (aukštai įtampai). Sauso tipo versijoms H klasės epoksidinė derva yra liejama vakuume, kad būtų pašalintos tuštumos ir būtų pasiektas dalinis iškrovimas <10 pC. Aliejuje panardinamoms versijoms alyvos išsiplėtimui sugerti naudojame mineralinę alyvą arba natūralų esterio skystį su gofruotu rezervuaru.

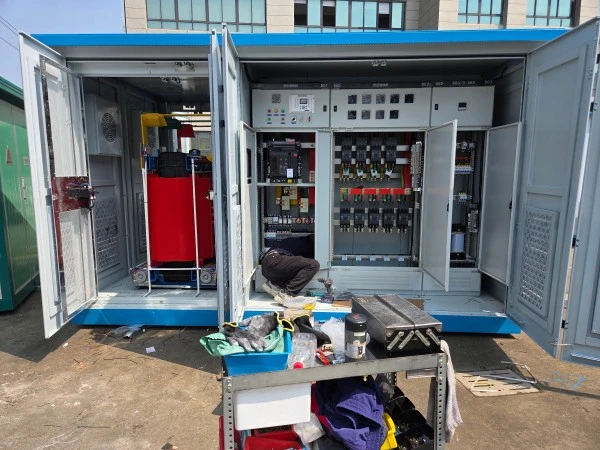

Skirstomieji įrenginiai ir šynos

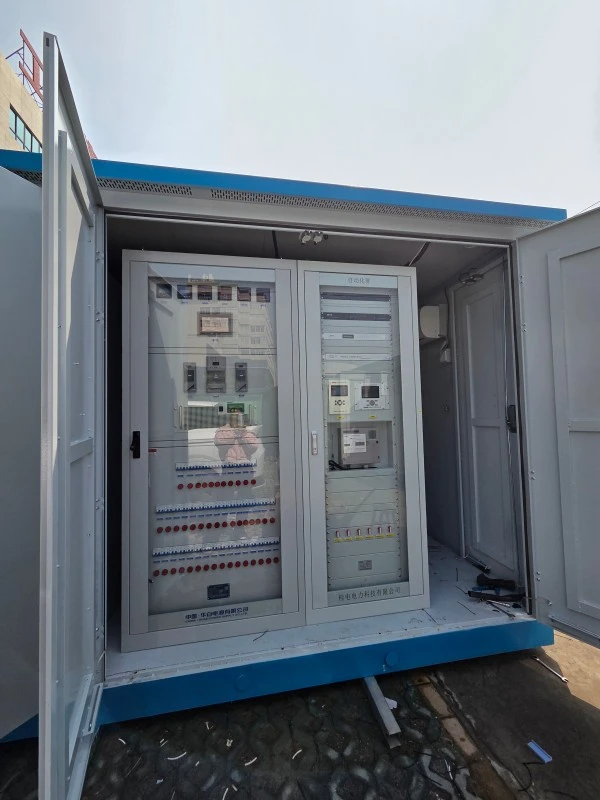

„Smart“ iš anksto sumontuotoje europietiško tipo transformatorių pastotėje HV skyriuje yra apkrovos pertraukiklis arba grandinės pertraukiklis (SF6 arba vakuuminis) su matomais pertraukimo kontaktais. LV skyriuje yra pagrindinis suformuotas korpuso grandinės pertraukiklis (MCCB), tiekimo pertraukikliai ir šynų sistema, kurios vardinė galia iki 4000 A. Visos šynos yra skardinto vario su šilumos susitraukiančia izoliacija.

Išmani stebėjimo sistema (pasirinktinai)

Integruojame išmanųjį RTU (remote terminal unit), kuris matuoja trifazes įtampas, sroves, aktyviąją/reaktyviąją galią ir harmonikas iki 31 eilės. Duomenys registruojami kas 5 minutes ir saugomi 90 dienų. Pavojaus signalai apie viršįtampą, per mažą įtampą, per didelę temperatūrą ir durų atidarymą siunčiami SMS žinute arba el.

Kokybės testavimas

Kiekviena „Smart“ iš anksto sumontuota europinio tipo transformatorių pastotė yra 100% patikrinama gamykloje:

1. Dielektrinio atsparumo testas (2,5 kV 1 minutę)

2. Dinaminis trumpojo jungimo testas (imituojamas)

3. IP54 vandens patekimo bandymas

4. Temperatūros kilimo bandymas (8 valandos esant pilnai apkrovai)

5. Dalinio iškrovimo matavimas (≤10 pC sausam tipui)

6. Bandymų ataskaitos pateikiamos su kiekviena siunta, atitinkančia IEC 62271-202, GB/T 17467 ir EN 61330 standartus.
