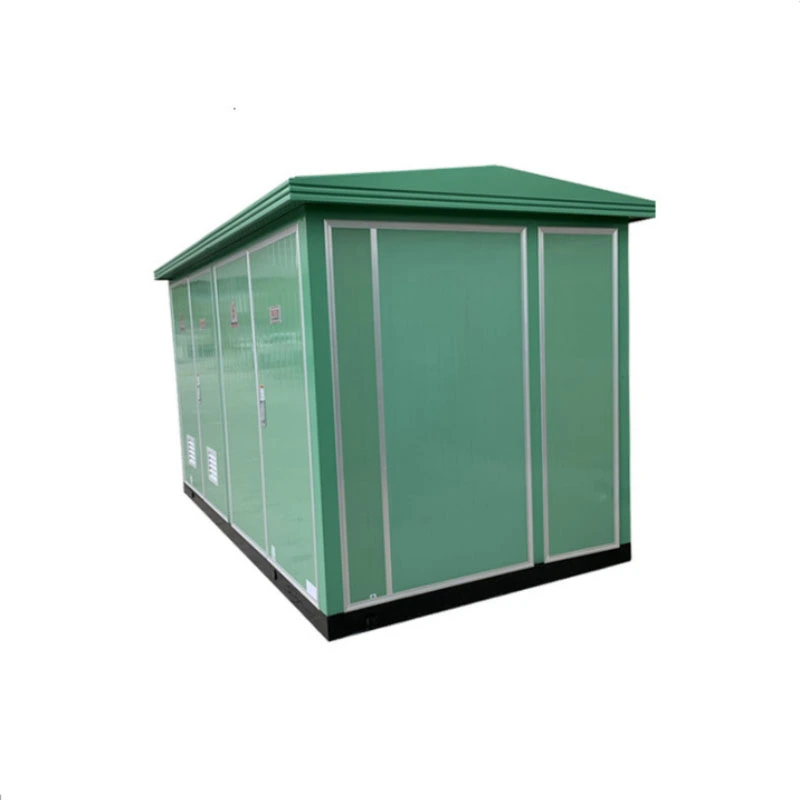

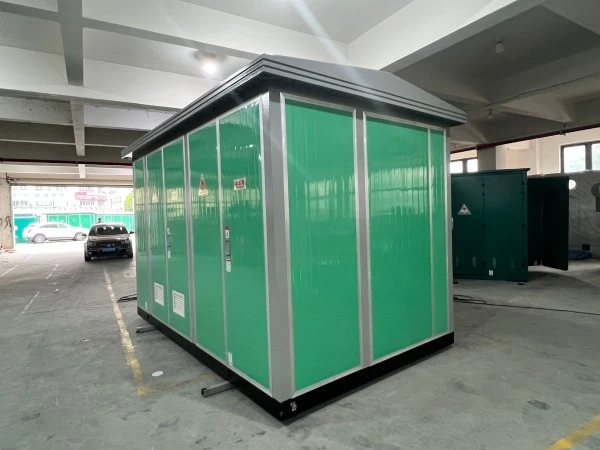

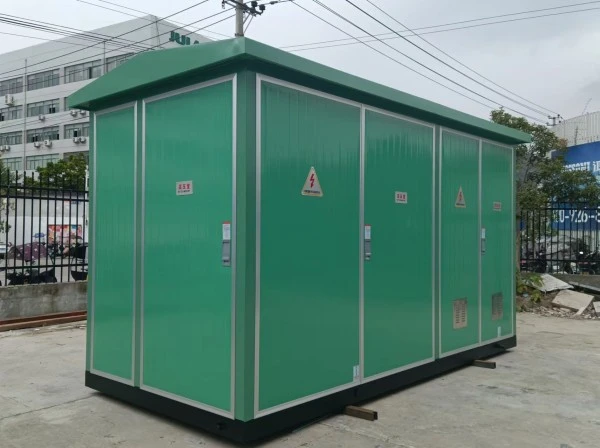

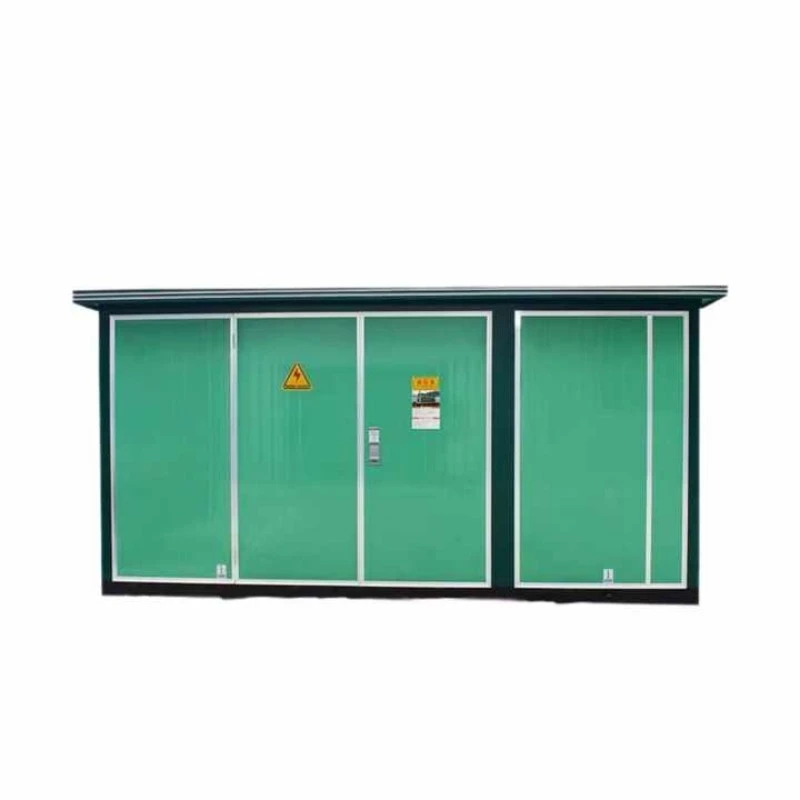

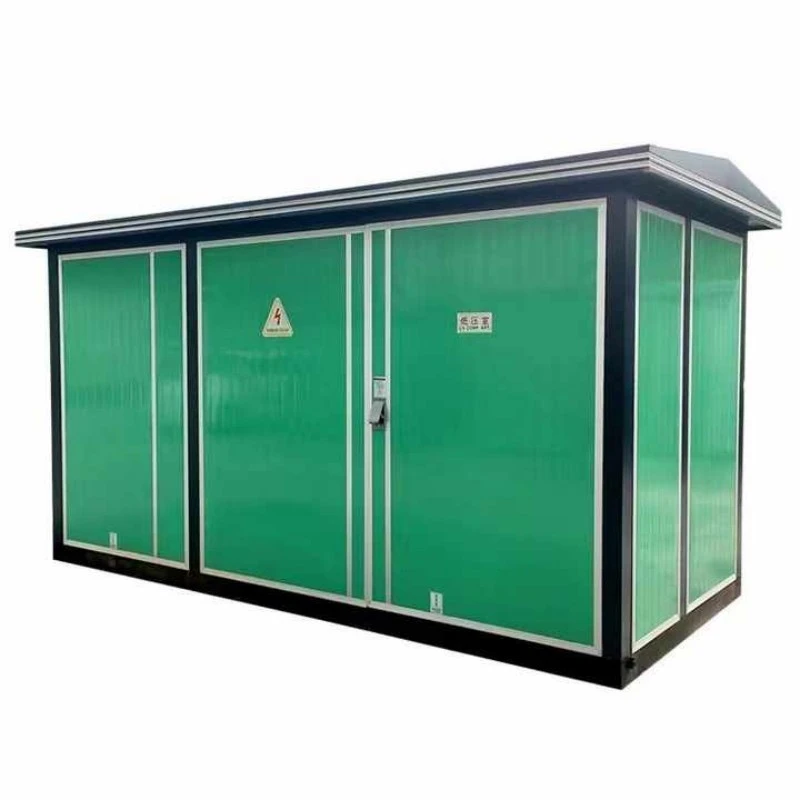

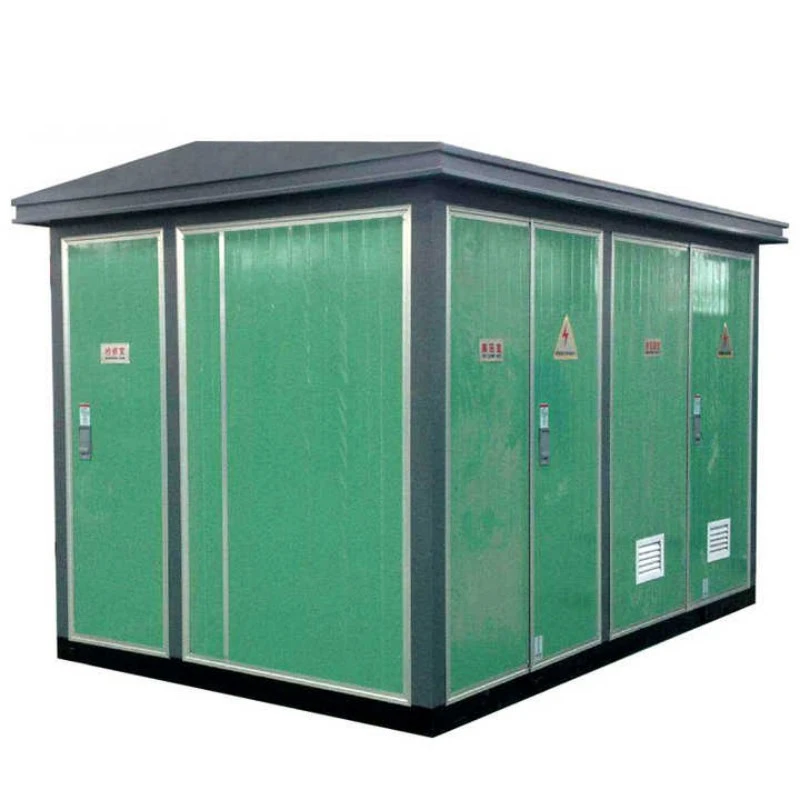

Vėjo jėgainių paketinė Europos tipo pastotė

Vėjo energijos paketinė Europos tipo pastotė yra gamykloje surinktas, kompaktiškas galios konvertavimo įrenginys, specialiai sukurtas surinkti vidutinės įtampos elektros energiją iš vienos ar kelių vėjo turbinų, sumažinti (arba padidinti) iki suderinamo su tinklu lygių ir apsaugoti turbiną ir inžinerinį tinklą nuo elektros gedimų.

Skirtingai nuo bendrųjų dėžių pastočių, šis įrenginys yra specialiai sukurtas pagal unikalius vėjo generavimo poreikius:

● Didelė vibracijos tolerancija: sustiprintos vidinės šynos ir apsauga nuo atsipalaidavimo.

● Platus įtampos svyravimo pritaikymas: valdo išėjimo svyravimus nuo 400 V (turbinos terminalas) iki 35 kV (surinkimo tinklelis).

● Paruoštas nuotoliniam stebėjimui: integruoti SCADA prievadai, skirti turbinų valdymo kambariams.

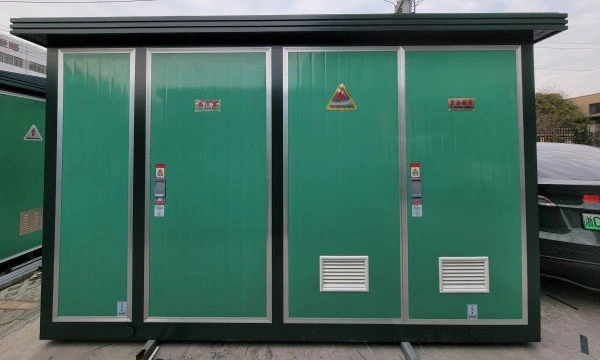

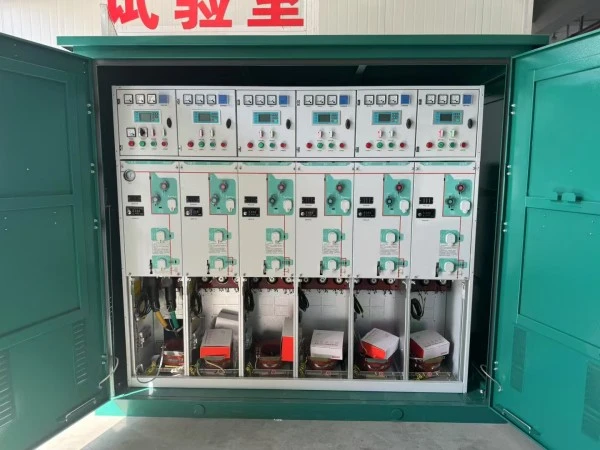

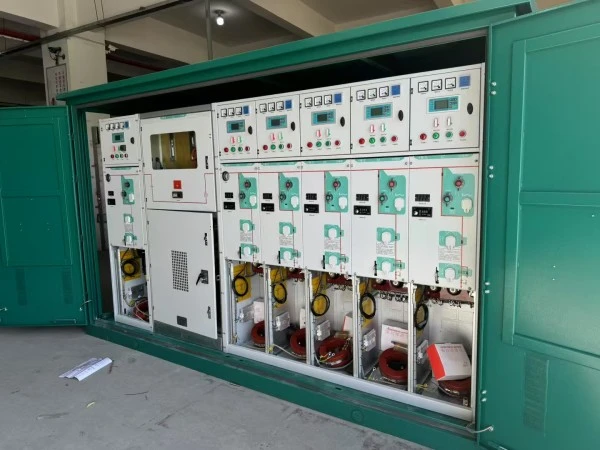

Fiziškai „Wind power Packaged European“ tipo pastotė išlaiko klasikinę europietišką trijų skyrių architektūrą (HV pusė, transformatorius, LV pusė), tačiau prideda specifinių vėjo savybių: specialios sąsajos apsaugos relės, harmoninių filtravimo gnybtų ir oro sąlygoms atsparaus gaubto, skirto pakrančių druskos purškimui.

Ką tai gali padaryti?

Pagrindinė funkcija: veikia kaip elektrinė sąsaja tarp vėjo turbinos generatoriaus ir vidutinės įtampos surinkimo tinklo.

Keturios pagrindinės darbo vietos:

1. Įtampos transformacija:Konvertuoja turbinos išėjimo įtampą (paprastai 690 V) į surinkimo tinklo įtampą (10 kV–35 kV), naudodamas pakopinį transformatorių, esantį įrenginio viduje.

2. Gedimų izoliavimas:Automatiškai atjungia turbiną, jei tinklo parametrai (įtampa, dažnis) nukrypsta už leistinų ribų, apsaugodami abu turbinus.

3. Maitinimo kokybės kondicionavimas:Suteikia įžeminimą, viršįtampių ribotuvus ir filtravimo taškus, kad sumažintų harmoniką, kurią generuoja kintamo dažnio pavaros turbinos viduje.

4. Energijos apskaita ir stebėjimas:Namuose naudojami komunalinio lygio CT ir PT, skirti tiekimo tarifo matavimui ir nuotoliniam našumo stebėjimui.

Kadangi vėjo energijos supakuota Europos tipo pastotė yra visiškai prijungta ir patikrinta, vėjo jėgainių kūrėjai vengia kelis mėnesius elektros surinkimo vietoje. Vienas blokas aptarnauja arba vieną didelę turbiną (2MW–6MW) arba nedidelę mažesnių turbinų grupę „rafinuotos grandinės“ konfigūracija.

Produkto parametras

Žemiau pateikiamos standartinės „Lugao Power“ vėjo energijos paketinės europinio tipo pastotės techninės specifikacijos. Galimi individualūs įvertinimai pagal pageidavimą.

Produkto ypatybės ir taikymas

1 klausimas: kuo vėjo energijos paketinė Europos tipo pastotė skiriasi nuo standartinės Europos pastotės?

A: Trys vėjui būdingos savybės. Pirma, vėjo energijos supakuotos europietiško tipo pastotės viduje esantis transformatorius yra skirtas dviejų krypčių galios srautui ir dažniems įtampos svyravimams – turbinos nuolat kyla aukštyn ir žemyn. Antra, LV skyriuje yra speciali tinklo sąsajos apsaugos relė, kuri suveikia per 100 ms, jei tinklo įtampa arba dažnis svyruoja, kaip reikalaujama pagal komunalinių tinklų sujungimo standartus (pvz., IEEE 1547, IEC 61727). Trečia, visame korpuse ant visų elektros kontaktų naudojami antivibraciniai laikikliai; standartiniuose įrenginiuose varžtas atsipalaiduotų po šešių mėnesių šalia turbinos.

2 klausimas: kaip šis įrenginys elgiasi su žaibo smūgiais, įprastais atvirose vėjo jėgainėse?

A: Kiekvienoje vėjo energijos supakuotoje europietiško tipo pastotėje yra 1+2 tipo viršįtampių ribotuvai tiek ŠV, tiek LV pusėse (iškrovos galia 25 kA vienam poliui). Be to, transformatoriaus bakas turi tiesioginio įžeminimo angą, skirtą 120 mm² variniam kabeliui. Atliekant gamyklinį bandymą, mes imituojame 10/350 μs žaibo impulsus iki 100 kA be vidinio blyksnio.

3 klausimas: ar ši pastotė gali būti naudojama tiek sausumos, tiek jūros vėjui?

A: Ant kranto – visiškai. Užsienyje siūlome atnaujintą versiją, vadinamą „Ofšoriniu paketu“. Standartinė vėjo energijos paketinė Europos tipo pastotė turi IP54 reitingą, tinkanti pakrantės zonoms. Atviroje jūroje (ant turbinos platformos ar apvalkalo pagrindo) atnaujiname iki IP66, naudojame C5-M jūrinę dangą (daugiau nei 400 μm storio) ir visus standartinius plieninius varžtus pakeičiame 316 l nerūdijančiu plienu. Transformatoriaus alyva pakeičiama natūraliu esteriu (biologiškai skaidžiu), kad atitiktų aplinkosaugos reikalavimus.

4 klausimas: kokie šio įrenginio taikymo scenarijai dažniausiai naudojami?

A: Keturios pagrindinės programos:

Gamybos detalės

Kaip „Lugao Power“ sukuria geresnę vėjo jėgainių paketą turinčią europietiško tipo pastotę

1 detalė: Antivibracinė inžinerija

Dauguma pastočių gedimų vėjo jėgainėse atsiranda dėl atsipalaidavusių jungčių dėl nuolatinio turbinos virpesių (0,5–2 Hz). Mūsų sprendimas: kiekvienoje šynų jungtyje po varžto galvute naudojamos diskinės Belleville spyruoklės, išlaikančios suspaudimo jėgą net komponentams vibruojant. Gnybtų blokai yra spaustuko tipo (ne varžto gnybtai). Vidinės kabelių raiščiai pakeičiami nerūdijančio plieno fiksavimo dirželiais. Rezultatas: po 5 000 valandų imituotos vibracijos (2 g, 5–200 Hz šlavimas) sukimo momento išlaikymas išlieka > 90 % pradinės vertės.

2 detalė: Vėjo ciklo transformatoriaus konstrukcija

Standartiniai paskirstymo transformatoriai mato pastovias apkrovas. Vėjo transformatoriai mato greitus svyravimus nuo 0% iki 110% per mažiau nei 10 sekundžių. MūsųVėjo energija Supakuota europietiško tipo pastotėnaudojama didelio trumpojo jungimo stiprio šerdis, kurios ašinis suspaudimo slėgis yra 4,5 MPa (palyginti su pramonės standartu 2,5 MPa). Apvijos yra nuolat perkeliami laidininkai (CTC), o ne kelios lygiagrečios gijos, pašalinančios cirkuliuojančios srovės nuostolius esant nesubalansuotoms apkrovoms. Taip pat pridedame optinio pluošto temperatūros jutiklius, įmontuotus tiesiai į LV apviją, ne tik viršutinius alyvos termometrus, kurie realiuoju laiku pateikia karštojo taško duomenis turbinos valdikliui.

3 detalė: Apsauga nuo korozijos ne tik dažais

Vėjo jėgainės yra nuo C3 (vidaus) iki C5-M (jūroje) klasės. Standartinis miltelinis dažymas sugenda nupjautuose kraštuose. Mūsų procesas:

1. Kraštų sandarinimas: prieš dažant kiekvienas lazeriu nupjautas kraštas padengiamas epoksidiniu briaunų sandarikliu.

2. Cinko turtingas gruntas: 80 μm 95 % cinko dulkių epoksidinis gruntas (aukos apsauga).

3. Tarpinis sluoksnis: 100 μm aukštos kokybės epoksidinės dervos.

4. Viršutinis sluoksnis: 80 μm poliuretano (RAL 7035 šviesiai pilka arba pagal užsakymą).

Bendras DFT (sausos plėvelės storis) = mažiausiai 260 μm. Druskos purškimas išbandytas iki 1500 valandų be šliaužimo (ASTM B117).

Mūsų pranašumas prieš konkurentus

Kodėl verta rinktis „Lugao Power“ vėjo jėgainėms?

Daugiau nei 10 metų elektros įrangos gamyba

Skirta transformatorių ir MV skirstomųjų įrenginių inžinierių komanda

Vėjo pastočių sprendimai nuo 1MVA iki 8MVA

Gamyklinis bandymas prieš išsiunčiant

Individualūs sausumos ir pakrantės vėjo projektų dizainai

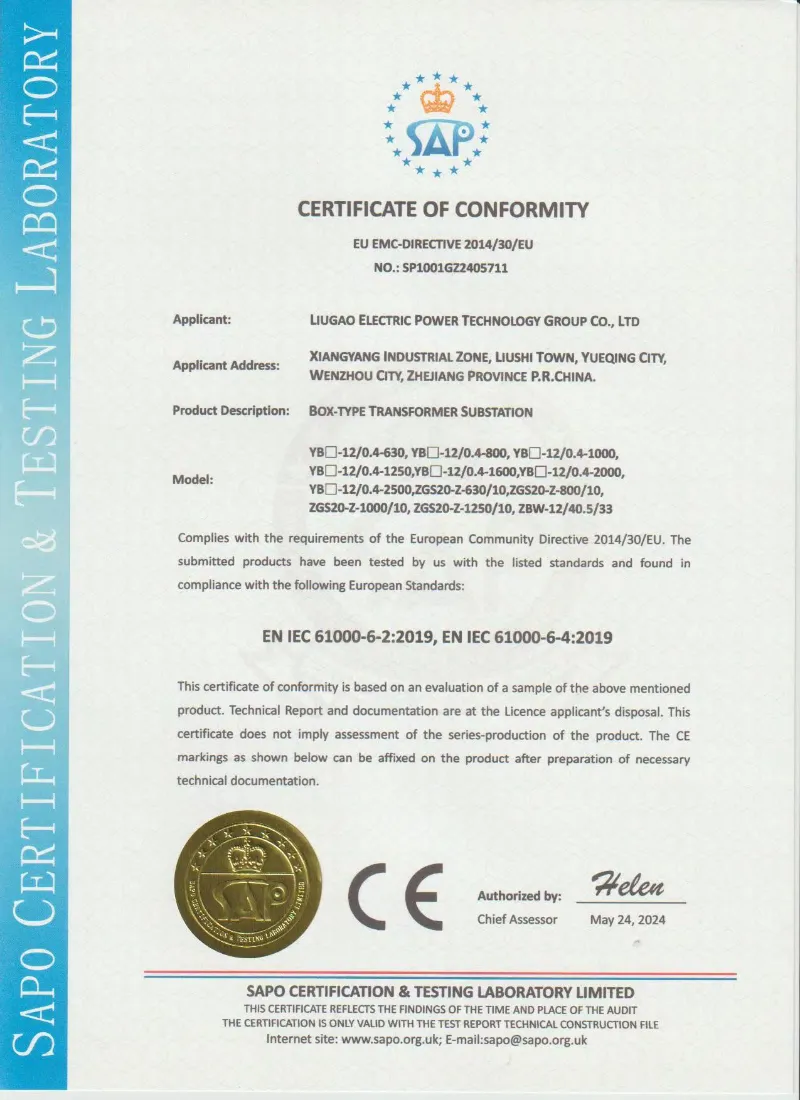

IEC atitinkanti gamyba ir bandymai
