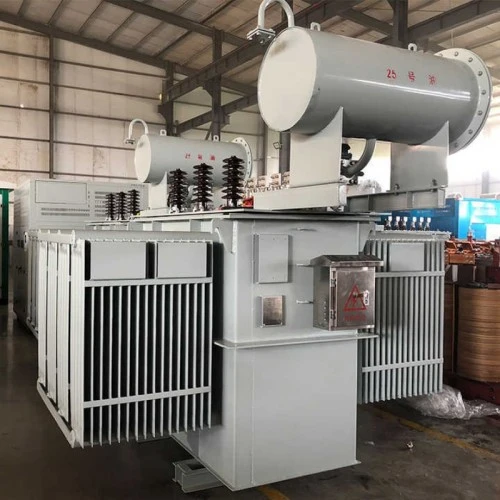

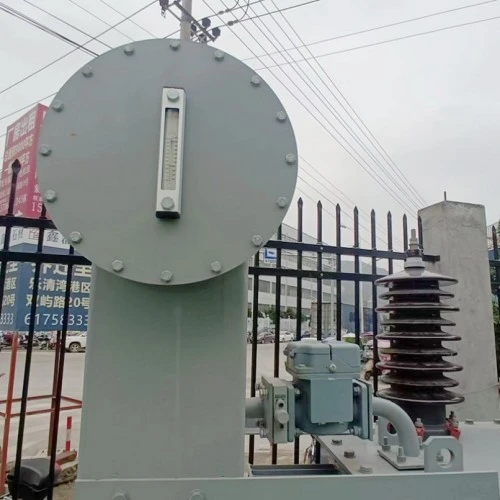

500kva Oil Immersed Outdoor High Voltage Transformer

Šis trifazis į alyvą panardinamas lauko aukštos įtampos transformatorius, kurio vardinė galia yra 500 kVA, skirtas aukštą įtampą, pvz., 10 kV arba 35 kV, sumažinti iki žemos įtampos, pvz., 0,4 kV, todėl idealiai tinka terminalų paskirstymo sistemoms. Transformatorius turi šerdį, pagamintą iš didelio pralaidumo šaltai valcuoto grūdėtuoto silicio plieno su pakopinio jungties konstrukcija, efektyviai sumažinančia histerezę ir sūkurinių srovių nuostolius. Tuščiosios apkrovos nuostolių vertės gerokai viršija nacionalinius standartus.

Tiek aukštos, tiek žemos įtampos apvijos gaminamos iš bedeguonių varinių laidininkų. Žemos įtampos apvija turi folijos apvijos konfigūraciją su išilginiais alyvos kanalais, žymiai pagerindama mechaninį stiprumą ir trumpojo jungimo atsparumą. Visiškai sandari gofruoto bako konstrukcija užtikrina puikų šilumos išsklaidymą ir automatiškai kompensuoja alyvos tūrio pokyčius. Ši konstrukcija apsaugo nuo kontakto tarp izoliacinės alyvos ir aplinkos oro, pašalina alyvos oksidaciją ir drėgmės patekimą, taip prailgindamas tarnavimo laiką.

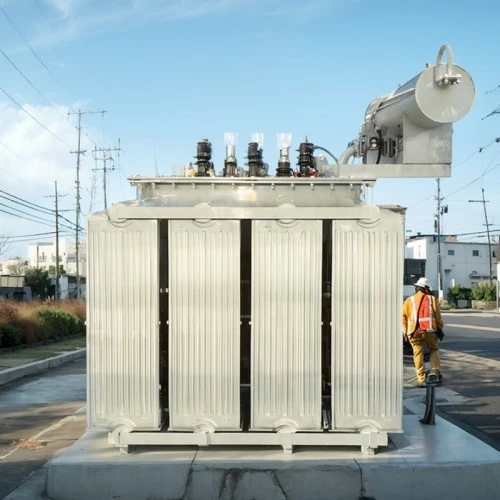

Į alyvą panardintas transformatorius palaiko kelis bakstelėjimo diapazonus (±5%, ±2 × 2,5%), kad būtų galima prisitaikyti prie tinklo įtampos svyravimų. Jo kompaktiška, tvirta konstrukcija tinka ant stulpų, platformų ar žemės lygio lauko instaliacijoms, užtikrinant patikimą veikimą įvairiomis klimato sąlygomis.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

Pagrindinės savybės

Didelis energijos vartojimo efektyvumas: Naudojamas didelio pralaidumo silicio plienas ir optimizuota šerdies struktūra, sumažina tuščiosios eigos nuostolius daugiau nei 15%, palyginti su įprastiniais produktais, todėl per visą įrangos eksploatavimo laiką sutaupoma daug energijos.

Visiškai sandari konstrukcija: gofruoto rezervuaro konstrukcija nereikalauja konservatoriaus, apsaugo nuo alyvos oksidacijos ir drėgmės sugėrimo, todėl nereikalauja priežiūros.

Puikus atsparumas oro sąlygoms: Patikimai veikia esant aplinkos temperatūrai nuo -25°C iki +40°C ir aukštyje iki 1000 metrų. IP54 apsauga užtikrina atsparumą dulkėms ir lietui.

Didelis trumpojo jungimo atsparumas: apvijos yra mechaniškai sutvirtintos tvirta suspaudimo sistema, praėjus trumpojo jungimo smūgio bandymams, siekiant užtikrinti saugumą tinklo gedimų metu.

Lankstus montavimas: kompaktiški matmenys leidžia montuoti ant stulpo, platformos arba žemės lygyje, pritaikyti tiek miesto, tiek kaimo teritorijos apribojimams.

Pagrindiniai taikymo scenarijai

Miesto elektros paskirstymo tinklai: tinka gyvenamiesiems rajonams, komerciniams rajonams ir pramoniniams parkams, kur reikalingas patikimas terminalų paskirstymas.

Pramoniniai įrenginiai: užtikrina stabilų žemos įtampos maitinimą gamybos įmonėms, perdirbimo linijoms ir sunkiosioms mašinoms, lengvai valdant svyruojančias apkrovas.

Atsinaujinančios energijos projektai: plačiai naudojami fotovoltinės ir vėjo energijos gamybos sistemose, skirtose padidinti arba paskirstyti, gerai prisitaikyti prie lauko aplinkos.

Infrastruktūros statyba: naudojama oro uostuose, metro sistemose, ligoninėse ir duomenų centruose, kur itin svarbus didelis energijos tiekimo patikimumas.

Laikinas ir avarinis maitinimo šaltinis: dėl kompaktiško ir transportuojamo dizaino jis idealiai tinka laikinoms pastotėms arba avarinio remonto scenarijams.

Gamybos detalės

Pagrindinė medžiaga ir gamybos procesas

Šerdis gaminama naudojant didelio pralaidumo šalto valcavimo grūdėtumą orientuotą silicio plieną su 45° pakopinio jungties konstrukcija. Šerdies laminatės yra tiksliai nukirptos ir automatiškai sukraunamos, kad būtų užtikrintos sandarios jungtys ir vienodi magnetiniai keliai. Šerdis yra patikimai surišta pusiau sausa stiklo juosta, sumažinant vibraciją ir triukšmą, kartu sumažinant nuostolius tuščiosios eigos metu.

Apvijos struktūra

Tiek aukštos, tiek žemos įtampos apvijos suvyniotos naudojant bedeguonies varinius laidininkus, užtikrinančius didelį elektros laidumą ir mažus varžos nuostolius. Žemos įtampos apvija turi folijos apvijos konfigūraciją su vienoda tarpsluoksnine izoliacija ir išilginiais alyvos kanalais, todėl žymiai padidėja mechaninis stiprumas ir trumpojo jungimo atsparumas.

Izoliacijos ir aušinimo sistema

Aukštos kokybės mineralinė izoliacinė alyva yra ir dielektrinė terpė, ir aušinimo skystis, užtikrinantis puikų cheminį stabilumą ir dielektrinį stiprumą. Aliejinio popieriaus izoliacijos sistemai taikoma griežti vakuuminio džiovinimo ir alyvos užpildymo procesai, siekiant pašalinti likutinę drėgmę ir oro burbuliukus, užtikrinant, kad dalinio iškrovimo pradžios įtampa gerokai viršija standartinius reikalavimus.

Bakas ir sandarinimo konstrukcija

Bakas turi gofruoto skydo dizainą, kuris užtikrina šilumos išsklaidymo ir šiluminio plėtimosi kompensavimą, todėl nereikia išorinio konservatoriaus. Visiškai sandari konstrukcija apsaugo nuo alyvos oksidacijos ir drėgmės patekimo, užtikrindama nereikalaujantį techninės priežiūros veikimą per visą transformatoriaus tarnavimo laiką. Slėgio mažinimo vožtuvas ir alyvos lygio matuoklis yra standartinės saugos priemonės.

Kokybės ir testavimo užtikrinimas

Kiekvienas alyvos panardinamas lauko aukštos įtampos transformatorius Prieš pristatymą atliekami išsamūs įprastiniai ir tipo bandymai, įskaitant tuščiosios eigos nuostolių ir apkrovos nuostolių matavimus, trumpojo jungimo varžos bandymus, atsparumo indukuotai viršįtampai bandymus, dalinės iškrovos bandymus ir žaibo impulsų bandymus. Visi pagrindiniai veiklos rodikliai viršija tiek nacionalinių standartų, tiek IEC specifikacijų reikalavimus, užtikrinant ilgalaikį stabilų veikimą sudėtingomis lauko sąlygomis.

Klausimai ir atsakymai: pagrindinės produkto įžvalgos

1 klausimas: kas yra 500 kVA alyvos panardinamas lauko aukštos įtampos transformatorius ir kur jis naudojamas?

A: Šis transformatorius sumažina aukštą įtampą, pvz., 10 kV arba 35 kV, iki žemos įtampos, pvz., 0,4 kV, 500 kVA talpos. Jis plačiai naudojamas miesto paskirstymo tinkluose, pramonės parkuose, atsinaujinančios energijos projektuose ir infrastruktūros srityse, kur būtinas lauko įrengimas ir ilgalaikis patikimumas.

2 klausimas: kas daro šį transformatorių efektyvų energiją?

A: Energijos vartojimo efektyvumas pasiekiamas naudojant didelio pralaidumo grūdėtumą orientuotą silicio plieną ir optimizuotą šerdies jungties konstrukciją. Šios savybės sumažina tuščiosios eigos nuostolius daugiau nei 15%, palyginti su įprastais gaminiais, todėl per transformatoriaus eksploatavimo laiką galima sutaupyti daug elektros energijos.

3 klausimas: kokie yra visiškai sandarios konstrukcijos pranašumai?

A: Dėl visiškai sandaraus gofruoto bako nereikia konservatoriaus ir alsavimo sistemos. Jis neleidžia izoliacinei alyvai liestis su atmosferos oru, išvengiant oksidacijos ir drėgmės sugėrimo. Tai sumažina priežiūros reikalavimus ir pailgina alyvos ir transformatoriaus tarnavimo laiką.

4 klausimas: kaip šis transformatorius veikia trumpojo jungimo sąlygomis?

A: 500 kVA alyvoje panardinamas lauko aukštos įtampos transformatorius sukurtas su mechaniškai sustiprinta apvijos konstrukcija ir tvirta suspaudimo sistema. Jis sėkmingai išlaikė trumpojo jungimo smūgio bandymus nacionaliniu mastu pripažintose bandymų laboratorijose, užtikrindamas patikimą veikimą ir saugumą tinklo gedimų metu.

5 klausimas: kokia garantija ir pagalba po pardavimo yra teikiama?

A: Mes siūlome 5 metų garantiją, apimančią gamybos defektus normaliai naudojant. Teikiamas visą gyvenimą trunkantis techninis palaikymas ir atsarginių dalių prieinamumas. Gedimo atveju reaguojame per valandą nuo pranešimo, o techninį personalą išsiunčiame per 24 valandas šalies viduje. Transformatorius skirtas ne trumpesniam nei 30 metų tarnavimo laikui.

Kodėl verta rinktis „Lugao Power“?

Sertifikavimas ir kokybės užtikrinimas

Sertifikuota ISO 9001:2008 kokybės vadybos sistema

Pažymėtas CE ženklu

Tipo bandymo ataskaitos iš Nacionalinio transformatorių kokybės priežiūros ir testavimo centro

100% įprastinis bandymas prieš pristatymą: tuščiosios eigos praradimas, apkrovos praradimas, trumpojo jungimo varža, indukuota per didelė įtampa, dalinis iškrovimas, žaibo impulsas ir kt.

Pakavimas ir pristatymas

Pakuotė: medinė dėžė arba oro sąlygoms atspari suvyniota pakuotė, tinkama gabenti jūra, sausuma ar geležinkeliu

Siuntimo būklė: užpildytas alyva, sandarus, kartu su gamyklos bandymų ataskaitomis, naudojimo instrukcijomis ir montavimo brėžiniais

Standartiniai priedai: alyvos lygio matuoklis, slėgio mažinimo vožtuvas, termometras, įvorės, įžeminimo varžtai ir visas techninės įrangos komplektas

Įsipareigojimas aptarnauti po pardavimo

5 metų garantija: nemokamas remontas arba pakeitimas, jei po paleidimo kyla kokybės problemų, kylančių normaliai naudojant.

Paslaugos palaikymas visą gyvenimą: techninė pagalba ir atsarginių dalių prieinamumas per visą gaminio gyvavimo ciklą.

30 metų dizaino tarnavimo laikas: pagamintas iš aukštos kokybės medžiagų, kad būtų užtikrintas ilgalaikis patikimumas.

Neatidėliotinas atsakas: Reagavimas per vieną valandą nuo pranešimo apie gedimą; vidaus aptarnavimas vietoje per 24 valandas.
