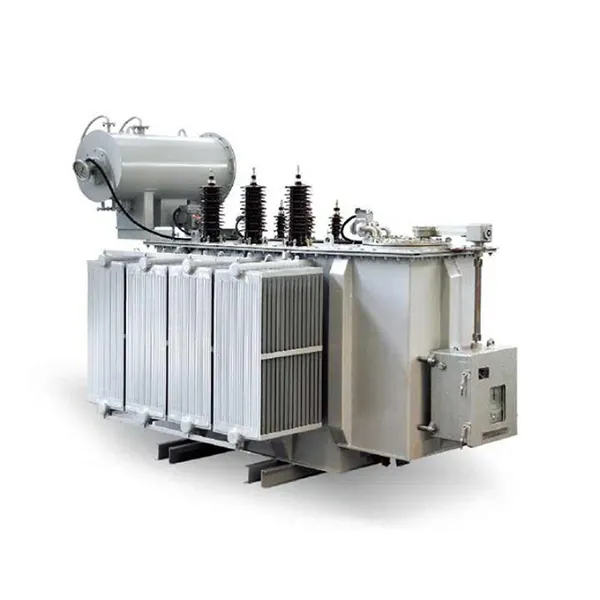

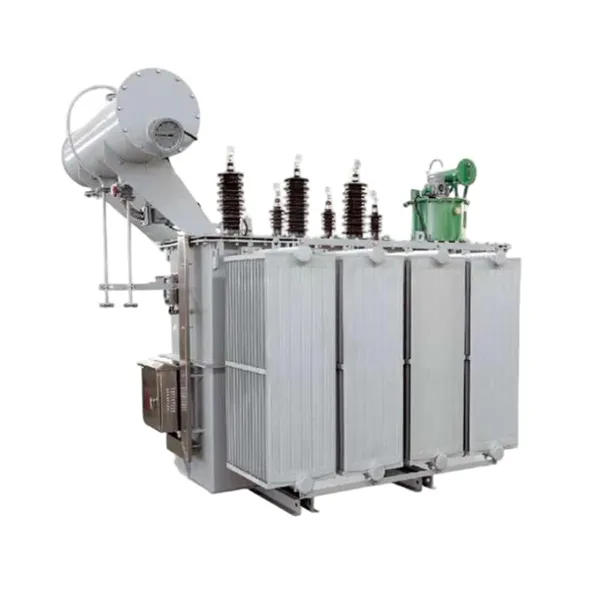

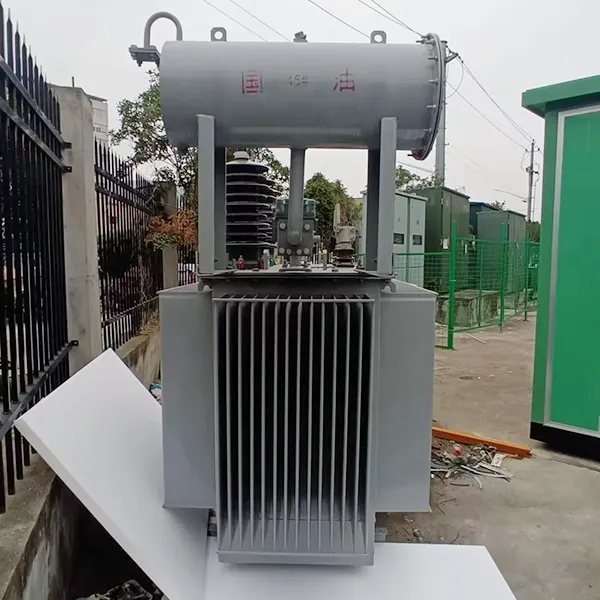

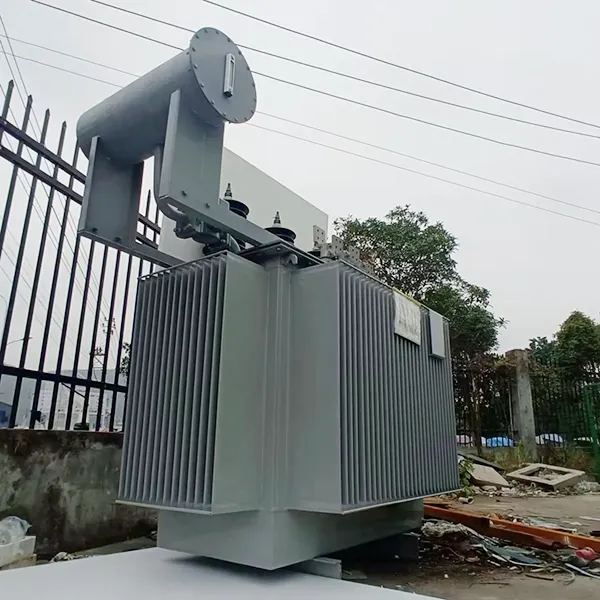

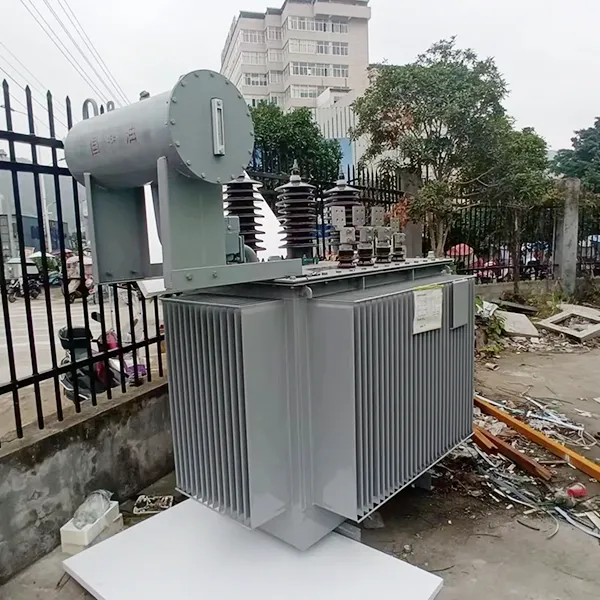

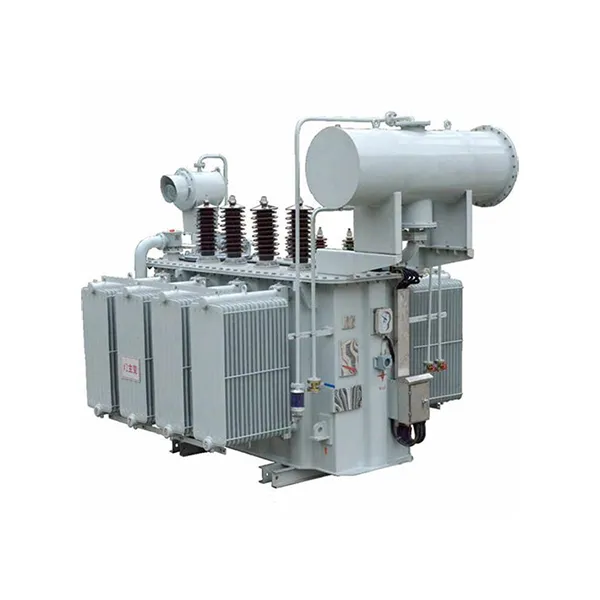

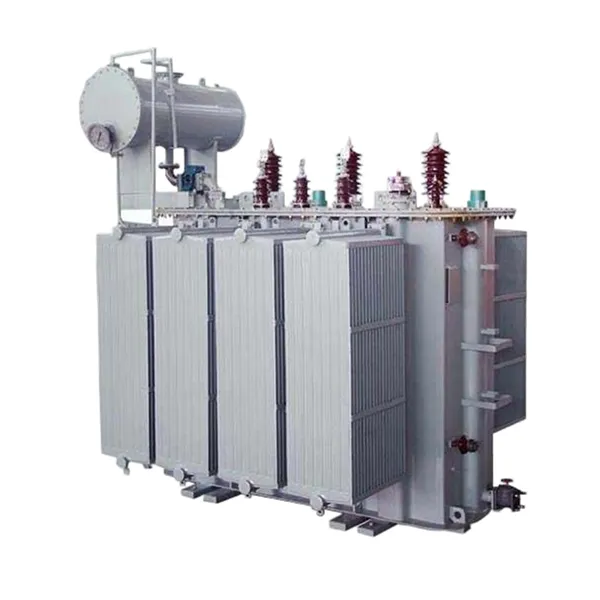

Padidinkite trijų fazių vidutinės įtampos elektros transformatorius

Mūsų patobulintas trifazis vidutinės įtampos elektros transformatorius yra skirtas žemos įtampos galiai (pvz., 0,4 kV) paversti vidutinės įtampos išvestį (pvz., 11 kV, 22 kV arba 33 kV), kad būtų galima efektyviai perduoti dideliais atstumais arba integruoti į skirstomuosius tinklus. Šis produktas yra būtinas atsinaujinančios energijos projektams, pramoniniams objektams ir elektrinėms, kurioms reikalingas patikimas įtampos padidėjimas.

Transformatorius pasižymi didelio pralaidumo grūdėtumu orientuota silicio plieno šerdimi ir bedeguonies varinėmis apvijomis, užtikrinančiomis minimalius nuostolius ir aukštą šiluminį stabilumą. Thealyva panardinta aušinimo sistemaužtikrina puikų šilumos išsklaidymą, o visiškai sandari konstrukcija apsaugo nuo aplinkos teršalų, sumažina priežiūros poreikius ir prailgina tarnavimo laiką.

Produkto parametras (specifikacija)

Padidinkite trijų fazių į alyvą panardinamo transformatoriaus tipines specifikacijas (0,4 kV / 11 kV)

Į standartinę įrangą įeina

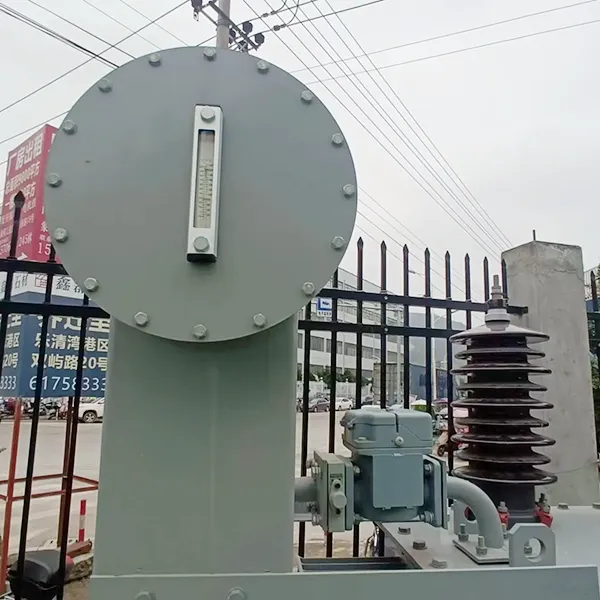

1. Alyvos lygio matuoklis su žemo lygio aliarmu

2. Slėgio mažinimo vožtuvas

3. Surinkite termometrą su aliarmo kontaktais

4. Optional gas relay for fault detection

Produkto ypatybės ir taikymas

Savybės

padidinti trijų fazių vidutinės įtampos elektros transformatoriai atitinka arba viršija tarptautinius standartus – atitinka IEC 60076, ANSI C57.12, GB1094 ir SANS 780, todėl užtikrinamas pasaulinis pritaikymas ir patikimumas.

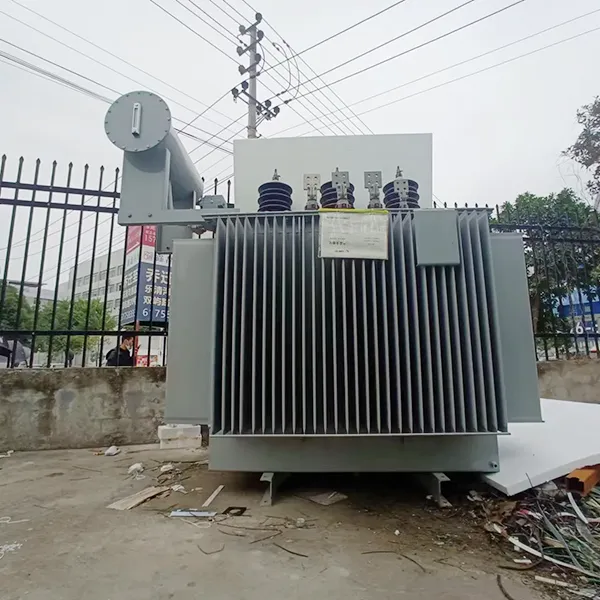

Visiškai sandari gofruoto bako konstrukcija – nereikalauja konservatoriaus, apsaugo nuo alyvos oksidacijos ir drėgmės patekimo, todėl ilgą laiką nereikalauja priežiūros.

Didelė perkrovos galia ir šiluminis stabilumas – alyva panardinta aušinimo sistema užtikrina stabilų veikimą net ir esant nuolatinei didelės apkrovos sąlygoms arba svyruojant įėjimo įtampai.

Mažas triukšmas – optimizuota šerdies jungties struktūra ir vibraciją slopinanti konstrukcija sumažina veikimo triukšmą, tinka gyvenamosioms arba triukšmui jautrioms aplinkoms.

Kompaktiška konstrukcija, skirta lanksčiam montavimui – Modulinė konstrukcija leidžia montuoti ant stulpų, trinkelių arba pastočių konfigūracijas, pritaikytas prie ribotos erdvės arba lauko aikštelėse.

Tvirtas trumpojo jungimo atsparumas - Folijinės žemos įtampos apvijos ir standžios ritės atraminės konstrukcijos užtikrina mechaninį vientisumą staigių gedimų sąlygomis.

Lengvas montavimas ir nereikalaujantis priežiūros – standartinės kėlimo kilpos, pagrindo tvirtinimo angos ir kabelių įvedimo galimybės supaprastina montavimą vietoje; Visiškai sandari konstrukcija sumažina įprastinės priežiūros poreikį.

Ilgas tarnavimo laikas su palaikymu visą gyvenimą – sukurtas mažiausiai 30 metų eksploatavimo trukmei, kartu su technine pagalba ir atsarginių dalių prieinamumu.

Keli įtampos reguliavimo diapazonai – suteikia ±5%, ±2 × 2,5% pajungimo parinktis, leidžiančias tiksliai reguliuoti įtampą, kad atitiktų tinklo ar apkrovos pokyčius.

Aplinkai nekenksmingi izoliaciniai skysčiai – yra su natūraliu esteriu (augaliniu aliejumi) arba aukštos ugnies taško izoliaciniais skysčiais, skirtais ekologiškiems darbams.

Klausimai ir atsakymai: pagrindinės transformatoriaus įžvalgos

Kl .: Kas yra Step Up transformatorius?

A: Didesnis transformatorius padidina žemą įėjimo įtampą iki aukštesnės išėjimo įtampos. Jis turi mažiau apsisukimų pirminėje apvijoje ir daugiau apsisukimų antrinėje apvijoje. Šio tipo transformatoriai yra labai svarbūs atsinaujinančios energijos sistemoms, pavyzdžiui, saulės energijos ūkiams ir vėjo elektrinėms, kur generuojama žemos įtampos energija turi būti padidinta, kad būtų galima perduoti tinklą.

Kl .: Kaip šis transformatorius pagerina energijos vartojimo efektyvumą?

A: Mūsų transformatoriuje naudojamas didelio pralaidumo šalto valcavimo grūdėtumas orientuotas silicio plienas su pakopinės juostos šerdies konstrukcija. Tai žymiai sumažina histerezės ir sūkurinių srovių nuostolius, sumažindami tuščiosios eigos ir apkrovos nuostolius, palyginti su įprastais transformatoriais, o tai tiesiogiai sumažina eksploatavimo išlaidas.

Kl .: Kodėl alyva panardinta aušinimo sistema yra svarbi norint padidinti pritaikymą?

A: Izoliacinė alyva užtikrina ir dielektrinį stiprumą, ir efektyvų šilumos išsklaijimą. Jis perduoda šilumą iš šerdies ir apvijų į rezervuaro paviršių, užtikrindamas stabilų veikimą net esant nuolatinei didelės apkrovos ar aukštos temperatūros sąlygoms, būdingoms aukštesniam naudojimui.

Kl .: Ar šis trifazis vidutinės įtampos elektros transformatorius gali būti naudojamas lauke?

A: Taip. Visiškai sandari gofruoto bako konstrukcija apsaugo vidinius komponentus nuo drėgmės, dulkių ir korozinės aplinkos, todėl idealiai tinka lauko instaliacijai, pavyzdžiui, saulės elektrinėms, vėjo jėgainėms ir pramoninėms pastotėms.

Savybių privalumai

Žymiai sumažintos eksploatacinės sąnaudos: optimizuota magnetinė grandinė ir mažai nuostolingos medžiagos sumažina energijos nuostolius, sumažindamos elektros energijos sąnaudas per visą transformatoriaus eksploatavimo laiką.

Didelis veikimo patikimumas: pažangus trumpojo jungimo atsparumo dizainas ir patobulintos izoliacijos sistemos užtikrina stabilų veikimą net esant tinklo svyravimams ar gedimų sąlygoms.

Maži techninės priežiūros reikalavimai: Dėl visiškai sandarios konstrukcijos nereikia keisti alyvos ir sumažėja tikrinimų dažnis, sumažinant prastovų ir priežiūros išlaidas.

Kompaktiškas ir pritaikomas dizainas: modulinė struktūra leidžia lanksčiai montuoti ribotoje erdvėje, o standartizuotos sąsajos supaprastina integravimą su skirstomaisiais įrenginiais ir valdymo sistemomis.

Produktai prisitaiko prie aplinkos

Taikymo scenarijai

Atsinaujinančios energijos sistemos: Idealiai tinka saulės ūkiams ir vėjo elektrinėms, siekiant padidinti generuojamą žemos įtampos energiją iki vidutinės įtampos, kad būtų galima prisijungti prie tinklo.

Pramoniniai įrenginiai: naudojami gamybinėse įmonėse ir sunkiosios pramonės įmonėse, kur generatorių arba keitiklių žemos įtampos galia turi būti padidinta paskirstymui.

Infrastruktūros projektai: tinka oro uostams, geležinkeliams ir duomenų centrams, kuriems reikalingas patikimas įtampos padidėjimas atsarginėms arba pagrindinėms maitinimo sistemoms.

Jėgainės: Taikoma mažos apimties elektros gamybos stotyse, kur reikia padidinti įtampą, kad būtų galima perduoti dideliais atstumais.

Gamybos detalės

Pagrindinė medžiaga ir procesas

Pakopinio transformatoriaus šerdis sukonstruota naudojant didelio pralaidumo šalto valcavimo grūdėtumą orientuotą silicio plieną su pakopinio jungties konstrukcija. Šerdis yra tiksliai nupjauta ir automatiškai sukrauta, kad būtų užtikrintas vienodas magnetinio srauto pasiskirstymas, sumažinami nuostoliai be apkrovos ir įmagnetinimo srovė.

Apvijos struktūra

Tiek aukštos, tiek žemos įtampos apvijos apvyniotos bedeguonies variniais laidininkais. Žemos įtampos apvijose naudojama folija arba spiralinė konstrukcija su išilginiais alyvos kanalais, padidinant mechaninį stiprumą ir atsparumą trumpam jungimui.

Izoliacijos ir aušinimo sistema

Naudojama aukštos kokybės mineralinė alyva arba aplinkai nekenksmingas aukštos ugnies taško izoliacinis skystis. Aliejinio-popieriaus izoliacijos sistemoje atliekami vakuuminio džiovinimo ir alyvos užpildymo procesai, siekiant pašalinti likutinę drėgmę ir orą, užtikrinant aukštą dielektrinį stiprumą ir ilgalaikį patikimumą.

Bakas ir sandarinimas

Gofruotojo kartono bako konstrukcija užtikrina šiluminio plėtimosi kompensaciją be konservatoriaus. Visiškai sandari konstrukcija apsaugo nuo alyvos oksidacijos ir drėgmės patekimo, sumažina priežiūros dažnumą ir prailgina alyvos tarnavimo laiką.

Klausimai ir atsakymai: gamyba ir kokybės užtikrinimas

Kl .: Kaip užtikrinate trijų fazių į alyvą panardinamo transformatoriaus atsparumą trumpajam jungimui?

A: Mūsų transformatoriai trumpojo jungimo bandymai atliekami nacionaliniu mastu pripažintose laboratorijose. Folijos apvijų, standžių ritės atramų ir savaime užsifiksuojančių tvirtinimo detalių derinys užtikrina, kad staigaus gedimo atveju konstrukcija išliks nepažeista.

Kl .: Kokių kokybės standartų laikotės?

A: Visi gaminiai sukurti, pagaminti ir išbandyti pagal IEC 60076, GB1094 ir ISO 9001:2015 standartus. Kiekvienam įrenginiui prieš pristatymą atliekami išsamūs įprastiniai ir tipo bandymai.

Transformatorių projektavimas ir bandymas turi atitikti šiuos standartus:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Jeigos transformatoriai“

GB/T6451-2015 „Tepalai panardinamų galios transformatorių specifikacijos ir techniniai reikalavimai“

JB/T3837-2010 „Tipo pavadinimų transformatorių gaminiams sudarymo metodas“

GB/T311.1-3.11-97 „Aukštos įtampos perdavimo ir transformavimo įrangos izoliacijos koordinavimo ir aukštos įtampos bandymo metodai“

GB10237-88 „Jeigos transformatorių izoliacijos lygiai ir dielektriniai bandymai – išorinės izoliacijos oro tarpai“

GB7595-87 „Naudojamos transformatoriaus alyvos kokybės standartas“

GB7328-87 „Transformatorių garso lygio matavimas“

GB7534-87 „Dalinio iškrovimo matavimas“

GB/T15164-94 „Į alyvą panardinamų galios transformatorių įkrovimo vadovas“

DL/T586-95 《Maitinimo įrangos naudotojų gamybos priežiūros techninis vadovas》

GB/T311.1-3.11-97 „Aukštos įtampos perdavimo ir transformavimo įrangos izoliacijos koordinavimo ir aukštos įtampos bandymo metodai“

GB2536-1990 „Transformatoriaus alyva“

JB/T56011-92 „Į alyvą panardintų galios transformatorių gaminių kokybės klasifikacija“

ZBK41005-89 „6–220KV transformatorių garso lygis“
