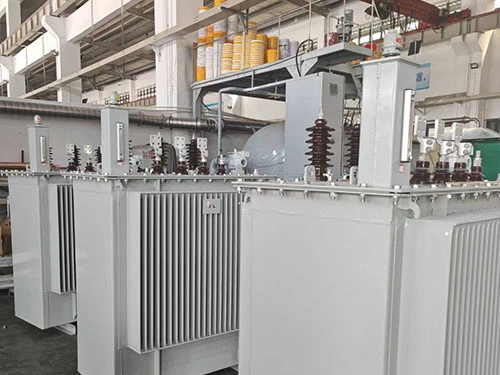

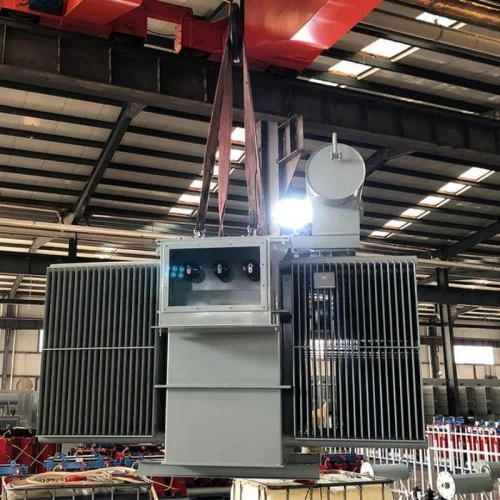

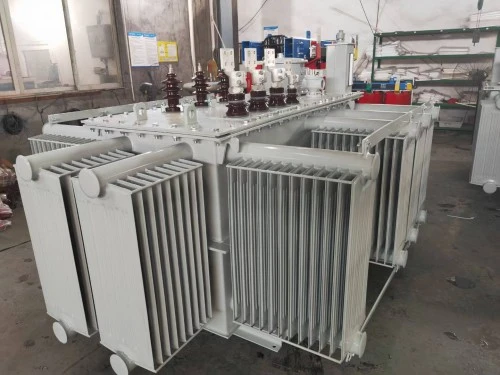

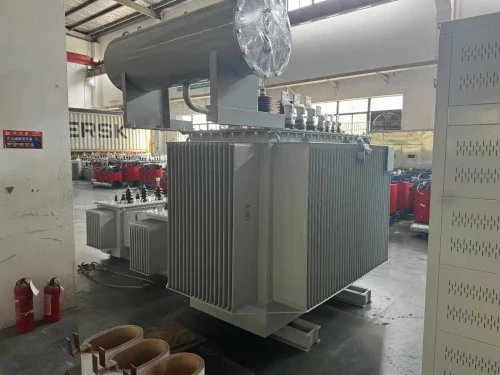

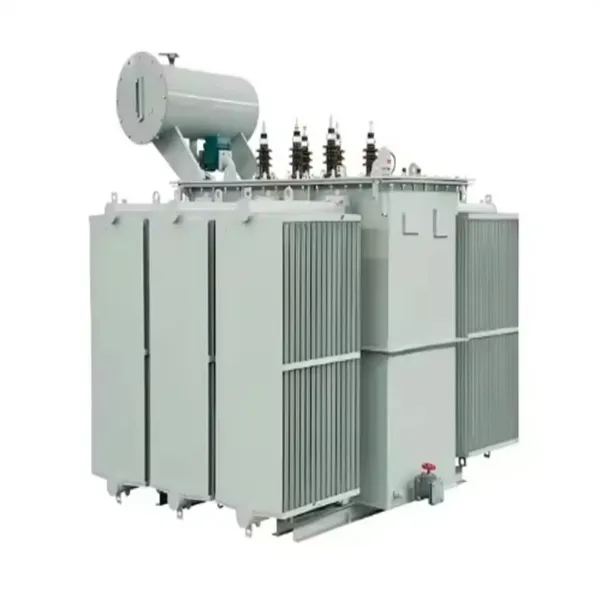

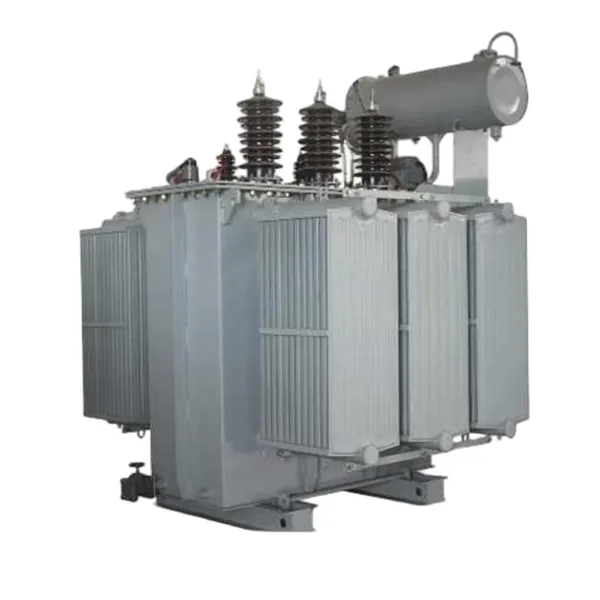

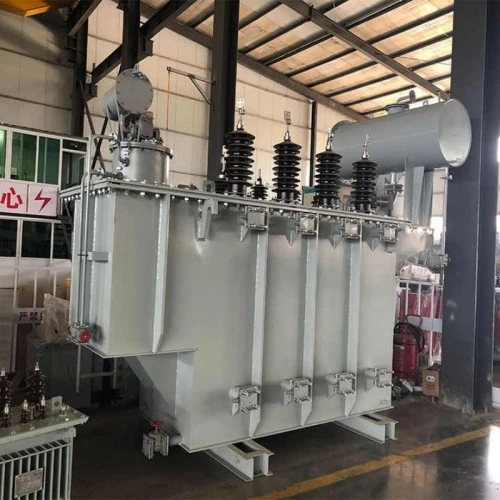

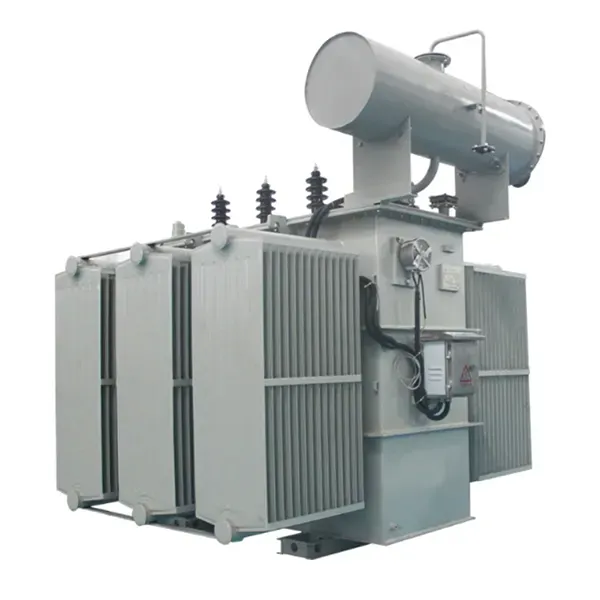

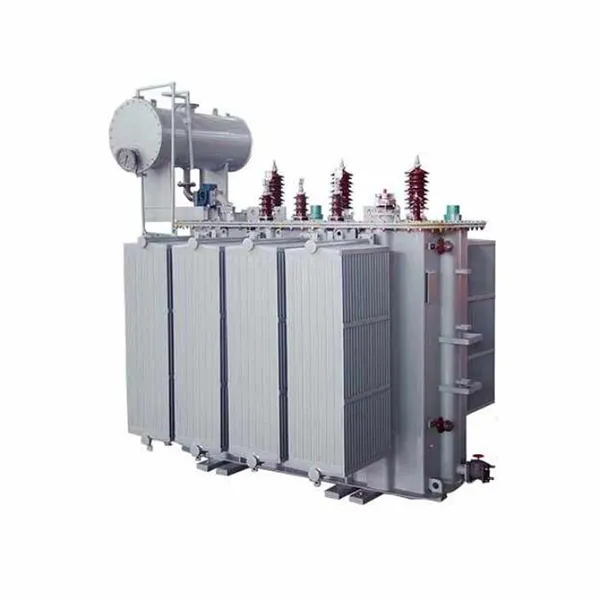

Dviejų apvijų vienfazis alyvos panardinamas ONAN transformatorius

Dviejų apvijų vienos fazės alyvos panardinamasis ONAN transformatorius yra įprastos, tačiau labai patikimos galios konvertavimo technologijos viršūnė. At„Lugao Power Co., Ltd.“,Mes suprantame, kad bet kurio elektros paskirstymo tinklo pagrindas yra jo transformatorių tvirtumas. Šis modelis yra specialiai sukurtas sumažinti arba padidinti įtampą tarp dviejų skirtingų elektros grandinių, naudojant pirminę ir antrinę apvijų konfigūraciją, atskirtą didelio pralaidumo silicio plieno šerdimi.

Pavadinimas "ONAN" (Natūralus aliejus) reiškia, kad šis įrenginys remiasi natūraliu konvekcijos procesu. Šildant izoliacinė alyva natūraliai cirkuliuoja, perduodama šiluminę energiją į rezervuaro sieneles, o ši išsklaido į aplinkos orą. Tai pašalina išorinių aušinimo ventiliatorių ar siurblių poreikį, todėl transformatorius yra ne tik tylus, bet ir žymiai mažiau linkęs į mechaninius gedimus.

Skirtingai nuo automatinių transformatorių, mūsų dviejų apvijų vienos fazės alyvos panardinamasis ONAN transformatorius užtikrina visišką elektros izoliaciją tarp pirminės ir antrinės pusės. Ši galvaninė izoliacija yra labai svarbi saugai, efektyviai filtruojant harmonines ir apsaugant jautrią pasroviui skirtą įrangą nuo trumpalaikių viršįtampių. Nesvarbu, ar naudojamas aukštos įtampos perdavimo pastotėse, ar kaip tarnybinis įėjimo transformatorius komerciniuose kompleksuose, šis įrenginys garantuoja išskirtinį trumpojo jungimo atsparumą ir šilumines savybes.

Produkto parametras (specifikacija)

„Lugao Power Co., Ltd.“ gamina šiuos įrenginius labai pritaikydama juos, kad atitiktų specifinius tinklo reikalavimus. Žemiau pateikiamos standartinės techninės specifikacijos:

Produkto ypatybės ir taikymas

Kl.: Kodėl verta rinktis dviejų apvijų dizainą, o ne automatinį transformatorių?

1. Užtikrina fizinę ir elektrinę izoliaciją tarp ŠV ir LV grandinių.

2. Neleidžia viršįtampiams (pvz., žaibai) pereiti į antrinę pusę.

3. Būtinas saugumui gyvenamosiose, pramoninės kontrolės ir medicinos įstaigose.

4. Siūlo geresnį įtampos reguliavimą esant svyruojančioms apkrovoms.

K: Kodėl naudoti ONAN aušinimą, o ne priverstinį aušinimą?

1. Nėra judančių dalių (nėra ventiliatorių, nėra siurblių) – nulinė papildomos sistemos gedimo rizika.

2. Idealiai tinka atokioms vietoms su ribota prieiga prie priežiūros.

3. Tylus veikimas – tinka triukšmui jautrioje aplinkoje.

4. Gyvenimo trukmė dažnai viršija 25 metus su minimalia intervencija.

Kl .: Kaip „Lugao Power“ užtikrina šerdies ir apvijų kokybę?

1. Naudojamas CRGO silicio plienas su pakopinės šerdies konstrukcija.

2. Sumažina nuostolius be apkrovos beveik 20 %, palyginti su standartinėmis sukrautomis šerdimis.

3. Apvijos iš didelio laidumo vario arba aliuminio, vienodai apvyniotos.

4. Prieš išvežant iš gamyklos, kiekvienam įrenginiui atliekami šiluminio veikimo ir sukeltos viršįtampio bandymai.

Konkretūs taikymo scenarijai

1. Kaimo paslaugų paskirstymas: elektros linijų tiesimas iki žemės ūkio siurblių ir atokių ūkių.

2. Geležinkelio signalizacija: patikimos energijos tiekimas bėgių kelio įrangai.

3. Gyvenamieji kompleksai: vidutinės įtampos sumažinimas iki 120 V / 240 V vienos šeimos namams arba daugiaaukščių namų paslaugoms.

4. Pramoninis apšvietimas: galingų pramoninių apšvietimo tinklų maitinimas.

5. Atsinaujinančios energijos integravimas: Sujungimas su saulės energijos inverteriais, kad būtų galima tiekti izoliuotas vienfazes apkrovas.

Gamybos detalės

1. Šerdies ir apvijų konstrukcija

Dviejų apvijų vienos fazės alyvoje panardinto ONAN transformatoriaus širdis yra jo šerdyje. „Lugao Power“ naudoja tiksliai nupjautą šerdį, pagamintą iš didelio pralaidumo CRGO plieno. Ši konstrukcija sumažina oro tarpą, žymiai sumažindama įmagnetinimo srovę ir triukšmą. Apvijos išdėstytos koncentriškai – LV apvija yra arčiau šerdies, o HV apvija apvyniota aplink ją. Šis išdėstymas optimizuoja elektromagnetinį ryšį ir mechaninį stiprumą.

2. Izoliacija ir bakas

Naudojame aukštos kokybės transformatorių alyvą (pagal pageidavimą mineralinę alyvą arba natūralų esterią), kuri veikia ir kaip dielektrinis izoliatorius, ir kaip aušinimo terpė. Bakas pagamintas iš tvirto plieno, padengtas penkių pakopų paviršiaus apdorojimo procesu: riebalų šalinimas, fosfatavimas, gruntavimas, tarpinis padengimas ir galutinis viršutinis UV atsparių dažų sluoksnis. Tai užtikrina atsparumą korozijai pakrantėje arba drėgnoje aplinkoje.

3. Kokybės užtikrinimas ir sertifikatai

Kiekvienas įrenginys pagamintas pagal ISO 9001:2015 standartus. Mūsų bandymų protokolai apima:

1. Įprasti bandymai: apvijos varžos matavimas, įtampos santykio bandymas, tuščiosios eigos nuostolių ir srovės matavimas, trumpojo jungimo varža ir dielektriniai bandymai.

2. Tipo bandymai: temperatūros kilimo bandymas, žaibo impulsų bandymas (LI) ir trumpojo jungimo atsparumo bandymas.

3. Turime sertifikatus, atitinkančius pasaulinius standartus, tokius kaip IEC 60076 ir ANSI/IEEE C57.12.00, užtikrinančius mūsų transformatorių pripažinimą tarptautinėse rinkose.

Kodėl verta rinktis „Lugao Power“? (Konkurentų palyginimas)

Įsigijus dviejų apvijų vienos fazės alyvos panardintą ONAN transformatorių, rinka yra prisotinta nebrangių variantų, kurie kenkia medžiagų kokybei. Štai kodėl „Lugao Power Co., Ltd.“ išsiskiria:

Mūsų įsipareigojimas: mes ne tik prekiaujame transformatoriais; teikiame inžinerinius sprendimus. Mūsų techninė komanda padeda atlikti varžos skaičiavimus, čiaupo keitiklio konfigūracijas ir montavimo nurodymus. Naudodami „Lugao Power“ gausite dviejų apvijų vienos fazės alyvoje panardintą ONAN transformatorių, kuris dėl mažesnių priežiūros poreikių ir didesnio energijos vartojimo efektyvumo nuolat užtikrina mažesnes bendrąsias nuosavybės išlaidas (TCO).

Taikymo atvejo tyrimas: kaimo elektrifikavimo projektas

2024 m. antrąjį ketvirtį Pietryčių Azijos savivaldybės komunalinė įmonė dažnai susidūrė su importuotų sausojo tipo transformatorių gedimais dėl žaibo viršįtampių. Jie perėjo prie „Lugao Power“ dviejų apvijų vienos fazės alyvos panardintų ONAN transformatorių (50 kVA, 11 kV / 230 V).

Rezultatai:

1. Sumažintas gedimų dažnis: 0 % gedimų dažnis per du musonų sezonus.

2. Šiluminis našumas: ONAN aušinimas išlaikė 15°C žemesnę apvijų temperatūrą nei ankstesniuose įrenginiuose esant 90 % apkrovai.

3. Techninė priežiūra: Komunalinė įmonė pranešė, kad dėl tvirtos alyvos išsaugojimo sistemos priežiūros nereikėjo.

Pakavimas ir siuntimas

Suprasdami, kad logistika gali būti tokia pat svarbi kaip ir gamyba, „Lugao Power“ užtikrina, kad kiekvienas dviejų apvijų vienos fazės panardinamas į alyvą ONAN transformatorius būtų supakuotas pasauliniam transportavimui.

Pakuotė: Įrenginiai siunčiami užpildyti aukštos kokybės izoliacine alyva. Eksportui naudojame medines dėžes (sertifikuotas ISPM 15) arba plieninius rėmus su apsaugine įvyniojimu. Viršįtampių ribotuvai ir įvorės yra atskirai supakuoti į smūgius sugeriančias putas, kad būtų išvengta gabenimo pažeidimų.

Dokumentacija: kiekvienoje siuntoje yra išsamus vadovas, bandymų ataskaitos ir montavimo schemos.

Pristatymo laikas: standartinius vienetus galima įsigyti per 20–25 darbo dienas. Individualiems užsakymams reikia 30-35 dienų.

Pakrovimo uostas: Ningbo.

Dažnai užduodami klausimai (DUK)

1 klausimas: Ar šis transformatorius gali būti naudojamas lauke esant ekstremalioms temperatūroms?

A: Visiškai. ONAN aušinimo sistema skirta atlaikyti aplinkos temperatūrą nuo -25°C iki +50°C. Ekstremalioje aplinkoje (dykumoje ar arktinėje aplinkoje) „Lugao Power“ gali atitinkamai reguliuoti alyvos kiekį ir bako radiatoriaus dizainą. Tvirta rezervuaro danga užtikrina atsparumą UV ir drėgmei, todėl dviejų apvijų vienfazis alyvos panardinamasis ONAN transformatorius idealiai tinka montuoti ant stulpo arba ant žemės.

2 klausimas: kokia yra tipinė šio transformatoriaus eksploatavimo trukmė?

A: Tinkamai sumontavus ir periodiškai tikrinant alyvą, eksploatavimo trukmė paprastai yra nuo 25 iki 30 metų. Šerdis ir apvijos yra suprojektuotos pagal šiluminę klasę, kuri leidžia išlaikyti 30 metų izoliacijos tarnavimo laiką esant vardinei apkrovai. „Lugao Power“ siūlo standartinę 5 metų gamybos garantiją su pratęstomis aptarnavimo sutartimis.

3 klausimas: ar tiekite atšakų keitiklius įtampos reguliavimui?

A: Taip. Priklausomai nuo taikomosios programos, siūlome ir išjungtus čiaupų keitiklius (OCTC), ir įjungtus čiaupų keitiklius (OLTC). Standartiniam paskirstymui integruojame išjungtus čiaupus (+/- 2,5 % arba 5 %), kad prisitaikytume prie tinklo svyravimų. Jei perkate dviejų apvijų vienos fazės alyvos ONAN transformatorių jautriai pramoninei įrangai, kuriai reikalinga nuolatinė įtampa, galime įdiegti OLTC sistemą.

5 klausimas: kuo skiriasi standartinis transformatorius nuo jūsų siūlomo „sunkiojo apkrovimo“ varianto?

A: Mūsų standartiniai įrenginiai yra skirti komerciniam ir bendram gyvenamajam naudojimui. Mūsų „Sunkiosios paskirties“ variantasDviejų apvijų vienfazis alyvos panardinamas ONAN transformatoriusturi padidintą vario skerspjūvį, sustiprintą šerdies jungą ir aukštesnės klasės izoliacinę alyvą (natūralų esterią), kad atlaikytų ciklines perkrovas iki 150 % trumpą laiką. Tai idealiai tinka suvirinimui, kasybos įrangai arba žemės ūkio apkrovoms, kai paleidimo srovės yra didelės.

Susisiekite su Lugao Power Co., Ltd. šiandien

Užtikrinkite savo elektros tinklo tęstinumą. Pasirinkite mūsų dviejų apvijų vienos fazės panardinamo ONAN transformatoriaus patvarumą, efektyvumą ir saugumą. Norėdami gauti kainas, techninius brėžinius ar masinio užsakymo nuolaidas, naudokite toliau pateiktą užklausos formą.
