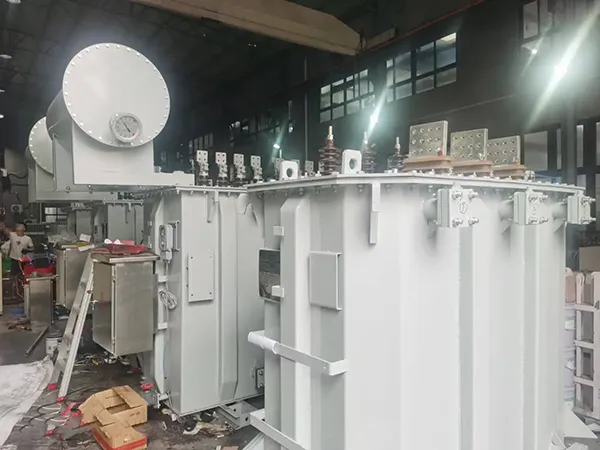

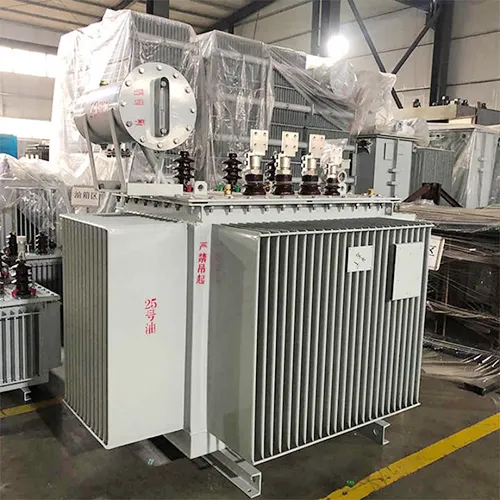

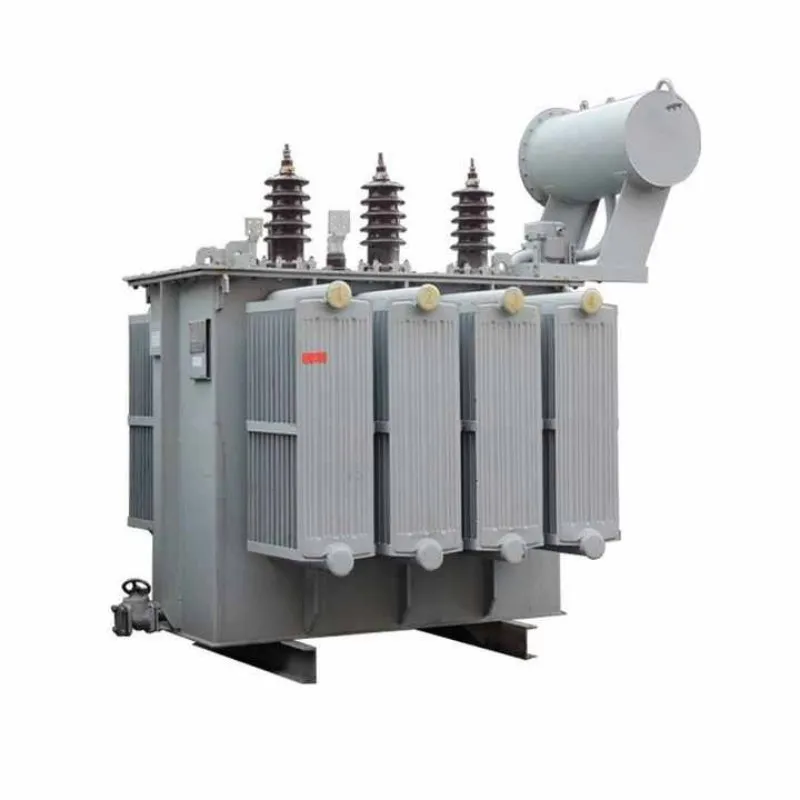

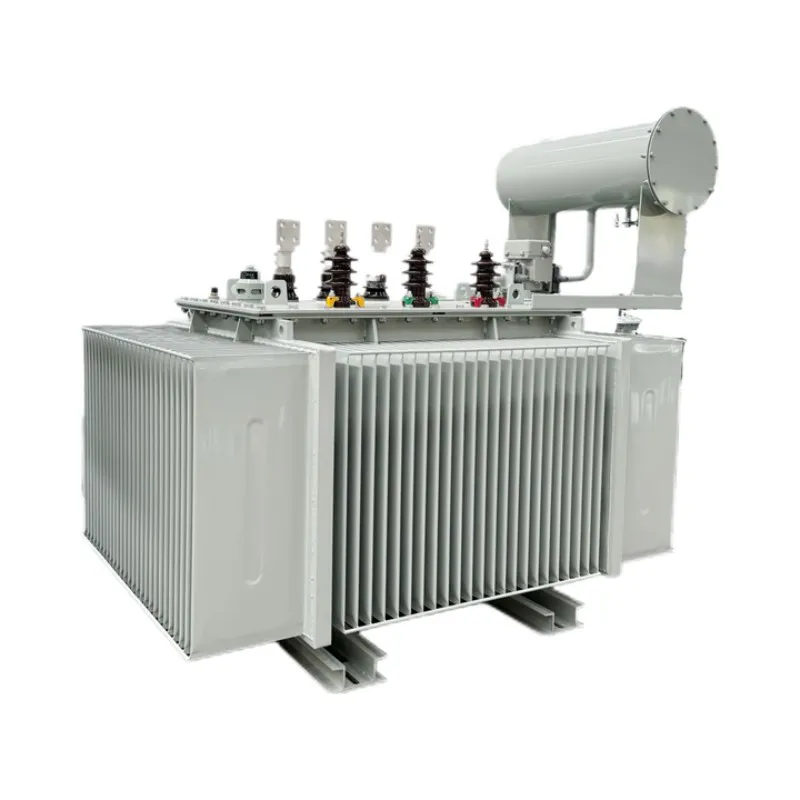

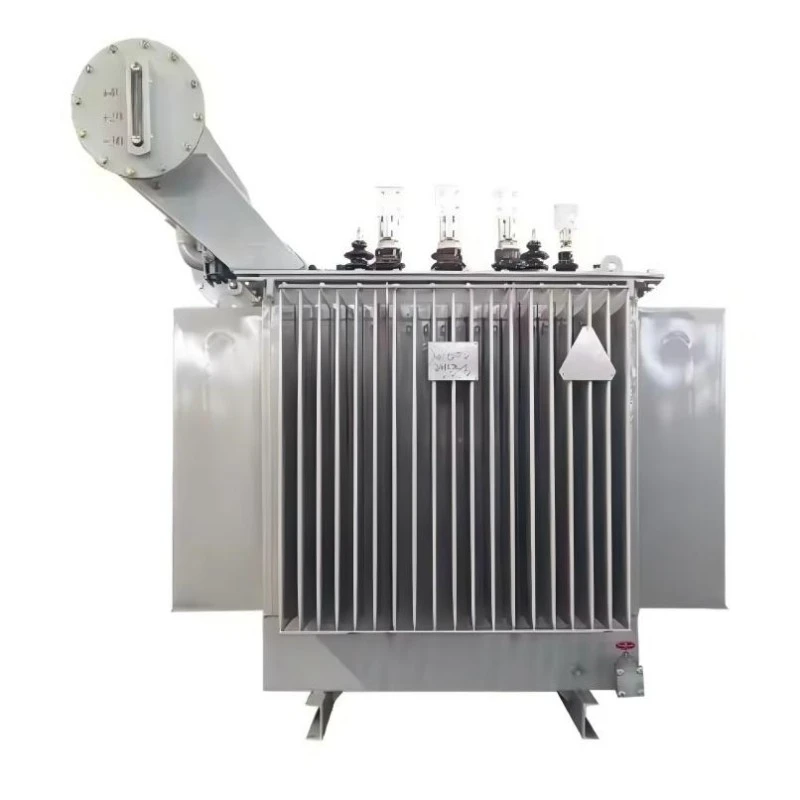

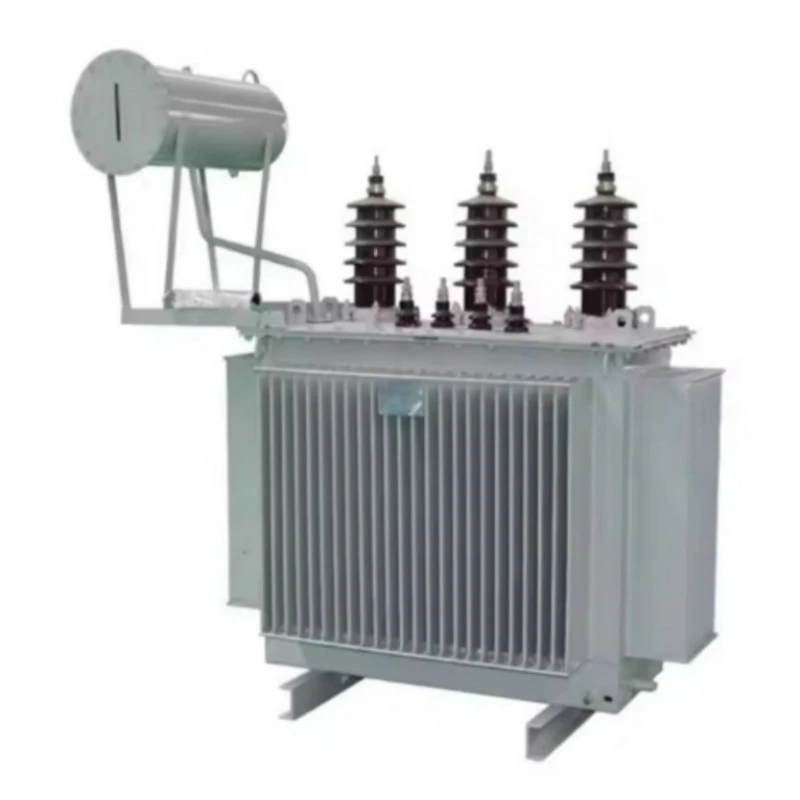

Visiškai sandarus trifazis lauko energiją taupantis transformatorius

Visiškai sandarus trijų fazių lauko energiją taupantis transformatorius yra naujos kartos paskirstymo įrenginys, kruopščiai sukurtas vidutinės įtampos elektros energiją (pvz., 10 kV arba 35 kV) paversti saugia žemos įtampos energija (400 V / 230 V), skirta pramoninėms, komercinėms ir gyvenamosioms patalpoms. Skirtingai nuo tradicinių transformatorių, kuriems reikia reguliariai imti alyvos mėginius ir prižiūrėti, šis įrenginys turi tvirtą, hermetišką baką, kuris visiškai izoliuoja alyvą nuo atmosferos. Ši konstrukcija apsaugo nuo alyvos oksidacijos ir drėgmės patekimo – pagrindinės izoliacijos degradacijos ir gedimo priežastys.

Šio transformatoriaus šerdyje naudojamas didelio pralaidumo šalto valcavimo grūdėtumas orientuotas silicio plienas su pažangia pakopine juosmens konstrukcija. Ši technologija sumažina magnetinės histerezės ir sūkurinių srovių nuostolius, todėl pasiekiamos tuščiosios eigos nuostolių vertės, kurios gerokai viršija nacionalinius energijos vartojimo efektyvumo standartus. Įrenginys yra optimizuotas montuoti lauke, todėl pasižymi puikiu atsparumu ekstremalioms temperatūroms, dulkėms ir drėgmei, todėl yra modernaus, mažai priežiūros reikalaujančio elektros paskirstymo tinklo kertinis akmuo.

Produkto ypatybės ir taikymas

Pagrindinės savybės

Nereikalaujantis priežiūros: visiškai sandarus gofruotas bakas nereikalauja konservatoriaus ir alsuoklio, užkertant kelią alyvos senėjimui ir sumažinant priežiūros išlaidas.

Išskirtinis energijos vartojimo efektyvumas: sumažina nuostolius tuščiosios eigos metu iki 20%, palyginti su standartiniais S11 serijos transformatoriais dėl optimizuotos šerdies ir didelio laidumo vario apvijų.

Puiki perkrovos talpa:alyva panardinta aušinimo sistema(ONAN) užtikrina stabilų veikimą esant nuolatinėms didelėms apkrovoms ir didžiausio paklausos šuoliais.

Tvirtas patvarumas lauke: pagamintas su oro sąlygoms atspariomis dangomis ir IP54 apsauga, atlaiko ekstremalias temperatūras (-25°C iki +40°C), drėgmę ir UV poveikį.

Didelis trumpojo jungimo atsparumas: Mechaniškai sustiprintos apvijos su tvirta suspaudimo sistema užtikrina saugumą ir patikimumą tinklo gedimų metu.

Pagrindiniai taikymo scenarijai

Miesto ir kaimo elektros tinklai: idealiai tinka kompaktiškoms pastotėms gyvenamosiose bendruomenėse, komerciniuose centruose ir kaimo elektrifikavimo projektuose, kur būtina patikima, mažai priežiūros reikalaujanti įranga. Visiškai sandarus trijų fazių lauko energiją taupantis transformatorius puikiai tinka tokioje aplinkoje.

Pramonės parkai ir gamyklos: užtikrina stabilų galingumą sunkiosioms mašinoms, perdirbimo linijoms ir gamybos įmonėms, lengvai valdant kintamą apkrovą.

Atsinaujinančios energijos integravimas: puikiai tinka saulės energijos ūkiams ir vėjo elektrinėms, kur patvarumas lauke ir didelis efektyvumas yra labai svarbūs norint padidinti tinklo prijungimo įtampą.

Infrastruktūros projektai: naudojami oro uostuose, metro sistemose, duomenų centruose ir ligoninėse, kur dėl elektros energijos tiekimo patikimumo nesiginčijama.

Laikinasis ir avarinis maitinimas: dėl kompaktiško ploto ir tvirtos konstrukcijos jis idealiai tinka laikinoms pastotėms arba avarinio remonto darbams atlikti.

Produkto parametras (specifikacija)

Gamybos detalės

Pagrindinė medžiaga ir gamybos procesas

Šio transformatoriaus šerdis gaminama naudojant didelio pralaidumo šalto valcavimo grūdėtumą orientuotą silicio plieną. Laminacijos yra tiksliai nukirptos ir sukraunamos naudojant 45° pakopinį sujungimo procesą, užtikrinant tvirtai integruotą magnetinę grandinę. Ši technika sumažina sūkurinių srovių nuostolius ir sumažina įmagnetinimo srovę, o tai sudaro energijos taupymo pagrindą. Šerdis pritvirtinta pusiau sausa stiklo juosta, kad sumažintų vibraciją ir užtikrintų tylų veikimą.

Apvijos struktūra

Tiek aukštos, tiek žemos įtampos apvijos yra pagamintos iš bedeguonių varinių laidininkų, parinktų dėl didelio laidumo ir mažų varžinių nuostolių. Žemos įtampos apvija turi folijos apvijos konfigūraciją su išilginiais alyvos kanalais, o tai ne tik padidina šilumos išsklaijimą, bet ir užtikrina puikų mechaninį stiprumą, kad atlaikytų trumpojo jungimo jėgas.

Bako ir sandarinimo technologija

Išskirtinis šio transformatoriaus bruožas yra visiškai sandarus gofruotas bakas. Skirtingai nuo įprastų konstrukcijų, gofruotojo kartono plokštės plečiasi ir susitraukia, kad prisitaikytų prie alyvos kiekio pokyčių dėl temperatūros svyravimų, todėl nebereikia tradicinio konservatoriaus. Taip sukuriama visiškai uždara sistema, neleidžianti izoliacinei alyvai liestis su išoriniu oru, taip pašalinant oksidaciją, drėgmės sugėrimą ir dumblo susidarymą. Slėgio mažinimo vožtuvas ir didelio tikslumo alyvos lygio matuoklis yra standartinės saugos priemonės.

Izoliacijos sistema

Visiškai sandariame trijų fazių lauko energiją taupančiame transformatoriuje naudojama aukštos kokybės mineralinė izoliacinė alyva, kuri griežtai džiovinama vakuume ir pilama alyva. Tai užtikrina, kad bake neliktų likutinio oro ar drėgmės, užtikrinant aukštą dalinio iškrovimo pradžios įtampą ir ilgalaikį dielektrinį patikimumą.

Kokybės užtikrinimas ir sertifikavimas

Sertifikatai: ISO 9001:2008, CE ir išsamios tipo bandymų ataskaitos iš nacionalinių transformatorių bandymų centrų.

Įprastas bandymas: kiekvienas įrenginys yra 100% išbandomas gamykloje, įskaitant tuščiosios eigos praradimą, apkrovos praradimą, trumpojo jungimo varžą, atsparumą indukuotai viršįtampai ir dalinio iškrovimo bandymus.

Kokybės kontrolė: mūsų gamybos procese realiuoju laiku stebimas šerdies surinkimas, apvijos ir galutinis surinkimas, siekiant užtikrinti, kad kiekvienas transformatorius atitiktų mūsų griežtus kokybės standartus.

Kodėl verta rinktis „Lugao Power“?

Pasirinkus Lugao Power reiškia investuoti į gaminį, sukurtą ilgaamžiškumui. Mūsų patirtis gaminant visiškai sandarų trijų fazių energiją taupantį lauko transformatorių užtikrina, kad gausite įrenginį, kuris ne tik atitinka jūsų elektros poreikius, bet ir padeda sumažinti anglies dvideginio išmetimą bei eksploatacinį biudžetą.

Aptarnavimas po pardavimo

5 metų garantija: Garantuojame, kad veikimas be nuotėkio ir nenuluptų dažų. Bet koks gamybos defektas, esantis įprastai naudojant, yra nemokamas remontui arba pakeitimui.

Paslaugos palaikymas visą gyvenimą: Atsarginės dalys ir techninė pagalba yra prieinama visą transformatoriaus eksploatavimo laiką.

30 metų tarnavimo laikas: Sukurta naudojant aukštos kokybės medžiagas, kad būtų užtikrintas trijų dešimtmečių patikimas veikimas.

Greitas reagavimas: Įrangos gedimo atveju mūsų komanda reaguoja per vieną valandą nuo pranešimo ir per 24 valandas išsiunčia techninį personalą į vietą šalies viduje.

Pakavimas ir pristatymas

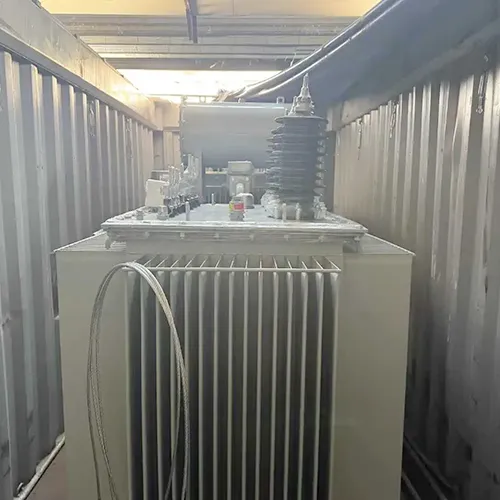

Pakuotė: visiškai sandarus trifazis lauko energiją taupantis transformatorius saugiai supakuotas į oro sąlygoms atsparią medinę dėžę arba suvyniotas, kad būtų užtikrinta optimali apsauga transportuojant.

Siuntimo būklė: Pristatoma alyva, pilnai užsandarintas bakas, kartu pateikiamos gamyklinių bandymų ataskaitos, montavimo vadovai ir detalūs matmenų brėžiniai.

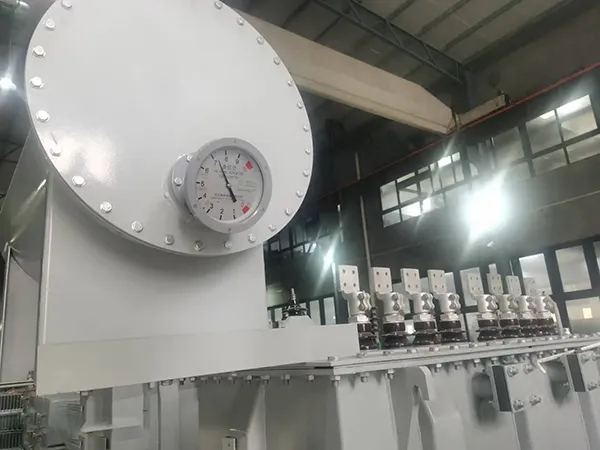

Standartiniai priedai: kiekviename bloke yra alyvos lygio matuoklis, slėgio mažinimo vožtuvas, termometras, aukštos ir žemos įtampos įvorės, įžeminimo varžtai ir visas montavimo įrangos rinkinys.

Klausimai ir atsakymai: dažnai užduodami klausimai

1 klausimas: kas yra visiškai sandarus trifazis lauko energiją taupantis transformatorius?

A1: Tai paskirstymo transformatorius, skirtas naudoti lauke su hermetiškai uždarytu baku. Skirtingai nuo tradicinių įrenginių su alyvos konservatoriumi, ši konstrukcija neleidžia izoliacinei alyvai liestis su oru, todėl pašalinama oksidacijos ir drėgmės sugėrimo rizika, o tai žymiai sumažina priežiūros poreikį ir pailgina jo tarnavimo laiką.

2 klausimas: kaip šis transformatorius taupo energiją, palyginti su senesniais modeliais?

A2: Energijos taupymas pasiekiamas naudojant didelio pralaidumo grūdėtumą orientuotą silicio plieną ir optimizuotą šerdies jungties struktūrą. Tai sumažina tuščiosios eigos (histerezės ir sūkurinės srovės) nuostolius daugiau nei 15–20 %, palyginti su įprastais S9 arba S11 serijos transformatoriais, todėl per visą įrenginio eksploatavimo laiką gerokai sumažėja sąskaitos už elektrą.

3 klausimas: ar šis transformatorius tikrai nereikalauja priežiūros?

A3: Taip, įprastomis veikimo sąlygomis. Kadangi visiškai sandariame trijų fazių lauko energiją taupančiame transformatoriuje naudojamas gofruotas bakas be alsuoklio, alyva niekada nesuyra nuo oro ar drėgmės poveikio. Tai pašalina būtinybę periodiškai tikrinti alyvą, filtruoti ar pakeisti, ko reikia įprastiems transformatoriams.

4 klausimas: ar šis transformatorius gali saugiai susidoroti su trumpojo jungimo sąlygomis?

A4: Tikrai. Jis sukurtas su mechaniškai sustiprintomis apvijomis, naudojant folija apvyniotas žemos įtampos rites ir tvirtą suspaudimo sistemą. Visiems įrenginiams atliekami griežti trumpojo jungimo smūgio bandymai tipo bandymo metu, siekiant užtikrinti, kad jie nepažeisdami atlaikytų tinklo gedimus.
