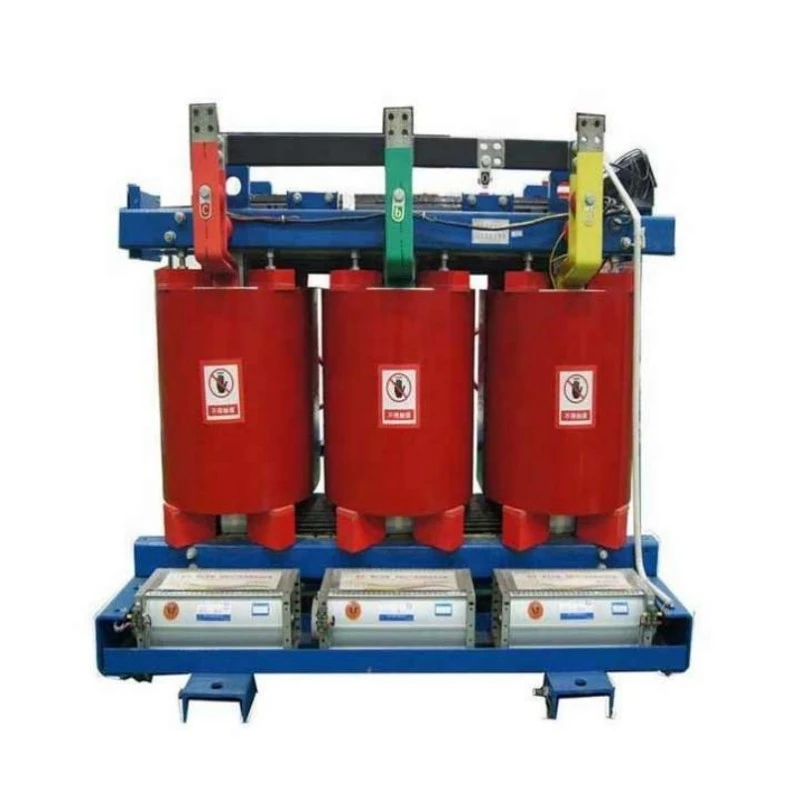

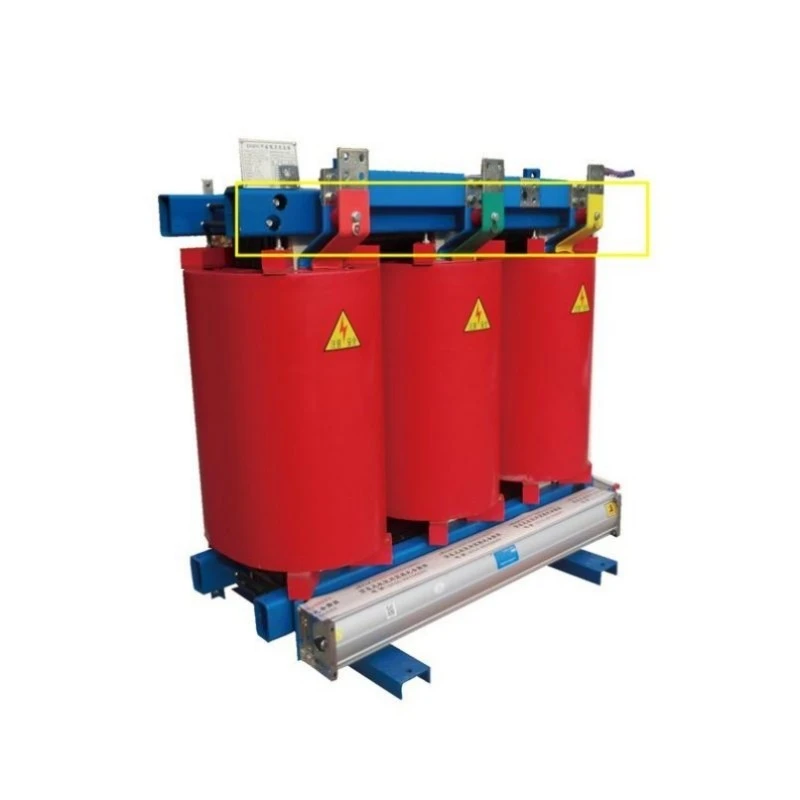

Oru aušinamas epoksidinės dervos sauso tipo transformatorius

kas tai?

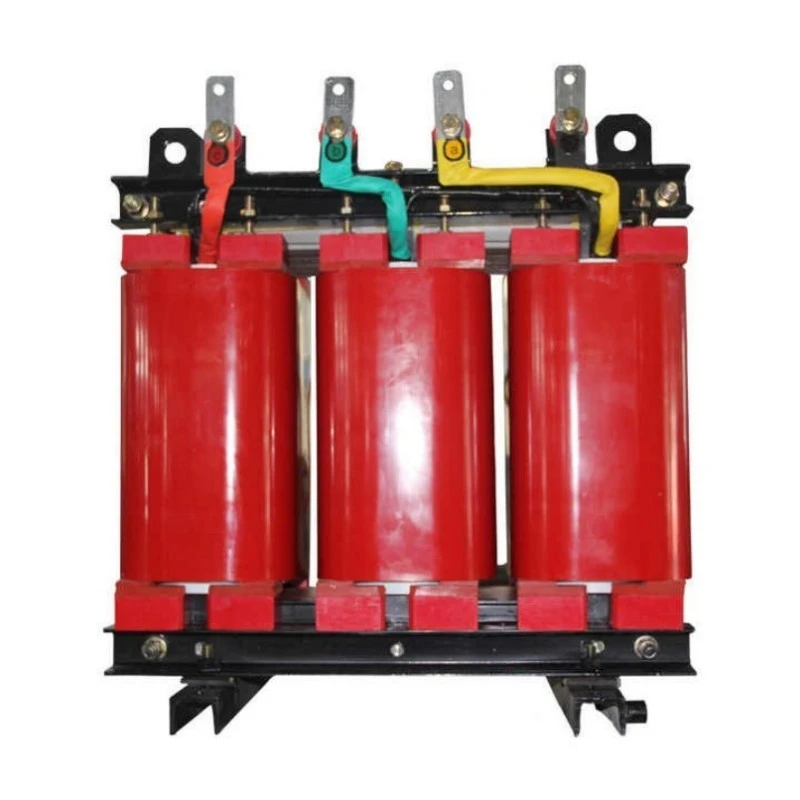

Oro aušinimo epoksidinės dervos sauso tipo transformatorius yra visiškai be alyvos galios konvertavimo įtaisas, kuriame visos aukštos ir žemos įtampos apvijos yra visiškai įdėtos į epoksidinę dervą, veikiant vakuuminiam slėgiui. Skirtingai nuo įprastų transformatorių, kurių izoliacija ir vėsinimas naudoja mineralinę alyvą arba sintetinius skysčius, šis įrenginys kaip aušinimo terpę naudoja tik orą – natūralią konvekciją (AN) arba pasirenkamą priverstinį orą (AF). Epoksidinė derva atlieka trigubą funkciją: pirminė elektros izoliacija, mechaninė apsauga nuo drėgmės ir teršalų bei standi konstrukcija, atlaikanti trumpojo jungimo jėgas.

Ką tai daro?

Įtampos transformacija: sumažina vidutinę įtampą (6kV, 10kV, 20kV, 35kV) iki naudojimo įtampos (208V, 400V, 480V, 690V) pramoninėms, komercinėms ir gyvenamosioms apkrovoms. Arba padidinkite įtampą atsinaujinančios energijos tinklų sujungimui.

Priešgaisrinis energijos paskirstymas: tiekia elektrą pastatuose, požeminiuose automobilių stovėjimo aikštelėse, ligoninėse ir duomenų centruose, kur alyvos užpildyti transformatoriai draudžiami pagal priešgaisrinius kodeksus. Savaime gesinanti epoksidinė medžiaga (UL 94 V-0 reitingas) neskleidžia liepsnos.

Švari galia jautrioms apkrovoms: užtikrina izoliaciją tarp pirminių ir antrinių grandinių, filtruoja harmonikas, slopina viršįtampius ir pašalina įžeminimo kilpas, kurios sutrikdo medicininės vaizdo gavimo įrangą, CNC mašinas ir laboratorinius instrumentus.

Naudojimas lauke ir atšiaurioje aplinkoje: su pasirenkamu IP54 arba IP65 korpusu transformatorius atlaiko lietų, sniegą, dulkių audras, druskos purslą ir ekstremalias temperatūras nuo -30°C iki +55°C, nepablogindamas našumo.

Iš esmės oro aušinimo epoksidinės dervos sauso tipo transformatorius yra tinkamiausias pasirinkimas, kai saugumas, atitiktis aplinkai ir ilgalaikis patikimumas yra neginčijami.

Produkto parametras (specifikacija)

Produkto funkcija ir taikymas (klausimų ir atsakymų formatas)

1 klausimas: kuo epoksidinės dervos izoliacija pranašesnė už atviros apvijos dizainą?

A: Trys pagrindiniai privalumai. Pirma, atsparumas drėgmei - epoksidinė medžiaga yra nehigroskopinė. Oro aušinimo epoksidinės dervos sauso tipo transformatorius iškart paleidžiamas iš naujo po kelių savaičių išjungimo 100 % drėgnumo sąlygomis, o atviros apvijos įrenginius reikia iš anksto pašildyti. Antra, apsauga nuo užteršimo – laidžios dulkės negali prasiskverbti į kietus epoksidinius paviršius, todėl pašalinama sekimo ir pliūpsnio rizika. Trečia, mechaninis stiprumas – gaubtinės apvijos be deformacijų atlaiko trumpojo jungimo jėgas iki 25× vardinės srovės.

Taikymas: Duomenų centrai – nulinė dulkių kaupimosi rizika, tylus veikimas žemiau 55 dB ir savaime gesinantis epoksidinis derinys atitinka NFPA 75 reikalavimus IT įrangos patalpoms.

2 klausimas: kaip jis veikia lauke be alyvos?

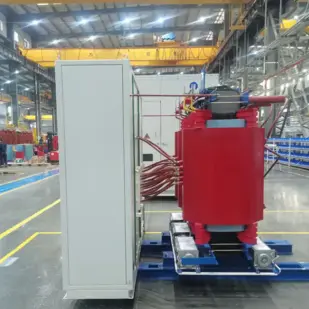

A: Su IP54/IP65 gaubtais (nerūdijančio plieno, nuožulniu lietaus stogu, labirintiniais ventiliatoriais) transformatorius atsparus lietui, dulkėms ir druskos purslams. Epoksidinės apvijos atsparesnės korozijai geriau nei alyva užpildyti radiatoriai. Pakrantės aikštelėms galima įsigyti 316 nerūdijančio plieno gaubtų.

Taikymas: Saulės energijos parkai ir vėjo parkai – atokiose vietose, kuriose nėra darbuotojų, nėra jokio alyvos mėginių ėmimo, nulinio nuotėkio patikrinimo ir nėra gaisro gesinimo sistemų. Įrenginiai veikia be priežiūros metų metus esant ekstremalioms temperatūroms nuo -30°C iki +55°C.

3 klausimas: ar jis gali susidoroti su variklio paleidimo viršįtampiais ir perkrovomis?

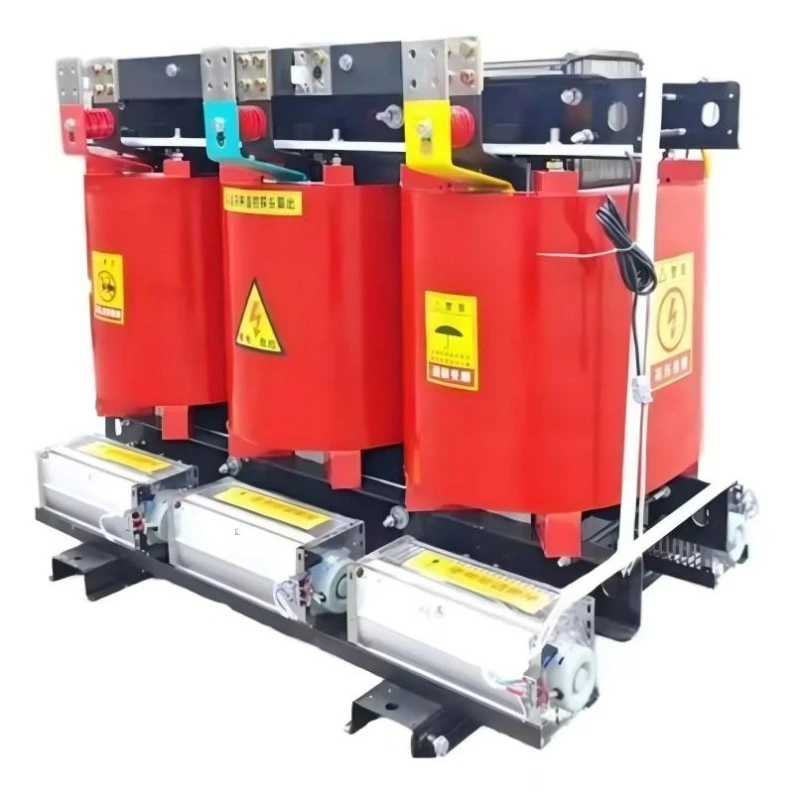

A: Taip. H klasės (180°C) izoliacija leidžia 110 % nuolatinės perkrovos esant natūraliam vėsinimui (AN) ir 130 % 30 minučių. Naudojant priverstinio oro (AF) parinktį, našumas padidėja 20-25 % – ventiliatoriai automatiškai įsijungia esant 80°C. Dėl didelių ciklinių perkrovų, viršijančių 150%, kreipkitės į mūsų inžinierius.

Taikymas: pramoninė gamyba – automobilių surinkimo linijos ir štampavimo įmonės patiria didelių apkrovų svyravimus. Maža varža (4-6%) palaiko įtampos reguliavimą ±3% ribose, o epoksidinės apvijos atlaiko vibraciją, kuri sulaužytų alyva užpildytas radiatorių suvirinimo siūles.

4 klausimas: ar jis tikrai nereikalauja priežiūros?

A: Šerdies transformatoriui nereikia keisti alyvos, nereikia atlikti dielektrinių bandymų, nefiltruoti, keisti tarpiklių. Tik trys paprasti patikrinimai kas 12–24 mėnesius: išvalykite žaliuzes / ventiliatorius suslėgtu oru, patikrinkite gnybtus su sukimo momentu ir patikrinkite gaubtą. Bendros metinės pastangos: mažiau nei dvi valandos, kurias atlieka kvalifikuotas elektrikas.

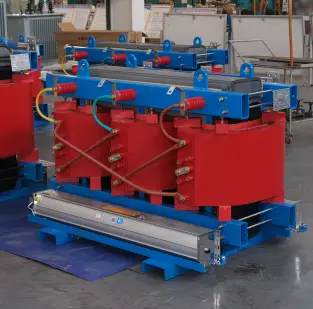

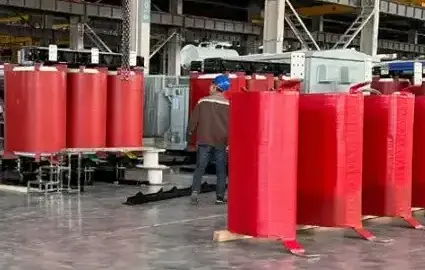

Išsami informacija apie gamybą – kuo „Lugao“ pranašesnis už konkurentus

Dažnai užduodami klausimai (Klausimai ir atsakymai)

1 klausimas: koks yra tikrasis oro aušinimo epoksidinės dervos sauso tipo transformatoriaus efektyvumas ir ar laikui bėgant jis blogėja?

A: Efektyvumas esant 75 % apkrovai (tipinis veikimo taškas) yra 98,7 % 1000 kVA įrenginiui, o 2500 kVA įrenginiui jis padidėja iki 99,1 %. Efektyvumą lemia šerdies nuostoliai (pastovūs, priklauso nuo silicio plieno kokybės) ir vario nuostoliai (kinta priklausomai nuo apkrovos kvadrato). Pagrindinis oro aušinimo epoksidinės dervos sauso tipo transformatoriaus pranašumas yra tas, kad efektyvumas laikui bėgant nesumažėja, nes epoksidinė kapsulė neleidžia patekti drėgmei, kuri padidintų nuostolius. Alyva užpildytų transformatorių efektyvumas dažnai sumažėja po 10–15 metų, nes alyva blogėja ir padidėja popieriaus izoliacijos drėgmė. Mūsų epoksidiniai įrenginiai palaiko gamyklos efektyvumą visą 30 ir daugiau metų tarnavimo laiką. Su kiekvienu agregatu pateikiame garantuotas nuostolių vertes ir kompensuosime skirtumą, jei atlikus lauko bandymus garantiniu laikotarpiu nuostoliai bus didesni.

2 klausimas: kaip pasirinkti tinkamą programos pajėgumą?

A: Apskaičiuokite bendrą prijungtą apkrovą kVA, tada pritaikykite įvairovės koeficientus. Nepertraukiamai apkrovai (apšvietimui, ŠVOK, serveriams) naudokite 100 % vardinės lentelės. Pertraukiamoms apkrovoms (varikliai, suvirintuvai, liftai) naudokite 50–70%, priklausomai nuo darbo ciklo. Tada pridėkite 20–25% būsimos plėtros maržos. Pavyzdys: gamykla su 800 kVA nuolatine apkrova + 400 kVA variklio apkrova (įvairovės koeficientas 0,6 → 240 kVA) + 20 % išplėtimas = (800+240) × 1,2 = 1248 kVA → pasirinkite 1250 kVA arba 1500 kVA. Per didelis dydis padidina pradines išlaidas ir nuostolius be apkrovos; per mažas dydis sukelia perkaitimą ir ankstyvą gedimą. Mūsų inžinieriai teikia nemokamą pagalbą nustatant dydį – tiesiog atsiųskite savo apkrovos sąrašą ir darbo ciklus. Sunkiems varikliams rekomenduojame naudoti priverstinį oro aušinimą (AF), kad būtų galima valdyti paleidimo bangas neviršijant temperatūros kilimo ribų.

3 klausimas: ar transformatorių galima įrengti uždaroje erdvėje, pavyzdžiui, tunelyje ar skliaute?

A: Visiškai. TheOru aušinamas epoksidinės dervos sauso tipo transformatoriusidealiai tinka uždaroms patalpoms, nes nereikalauja alyvos sulaikymo saugyklos (taupoma 2-3 metrų atstumo iš visų pusių). Mažiausias ventiliacijos tarpas yra 300 mm iš visų pusių ir 600 mm aukščiau. Tuneliniams įrengimams siūlome žemo profilio versiją, kur korpuso aukštis sumažintas 200 mm (aušinimo žaliuzės perkeliamos į šonus, o ne į viršų). Tačiau aplinkos temperatūra tuneliuose gali būti padidinta dėl kitos įrangos – atliksime terminę analizę, kad patvirtintume tinkamą aušinimą. Jei natūralios konvekcijos nepakanka, AF (priverstinio oro) parinktis su ventiliatoriais, sumontuotais tiesiai prie pagrindinio rėmo, suteikia papildomą aušinimą, nepadidinant ploto.
