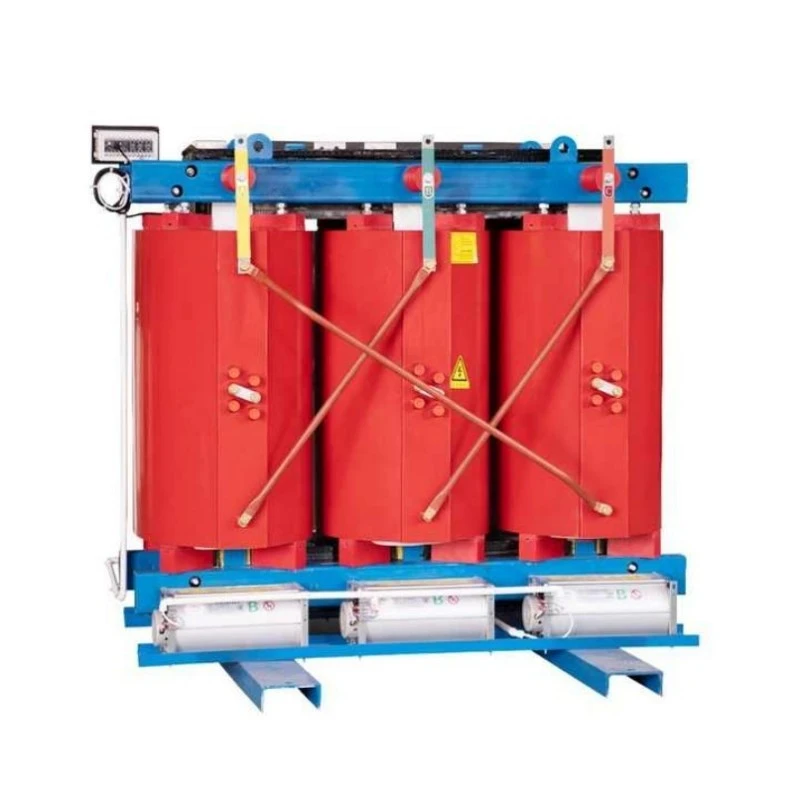

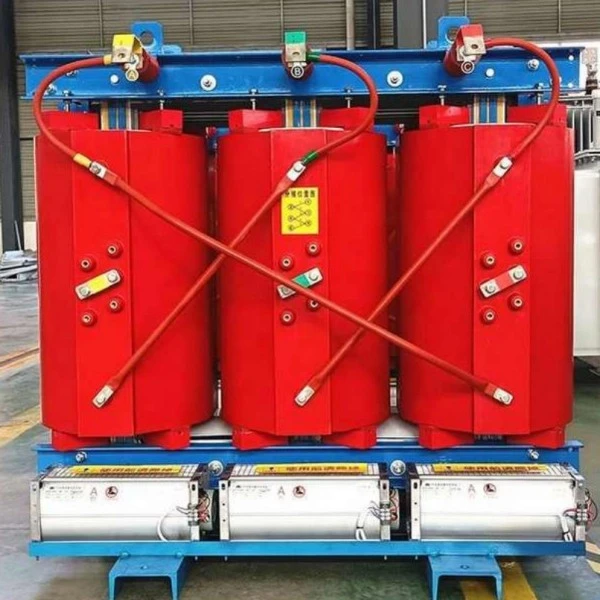

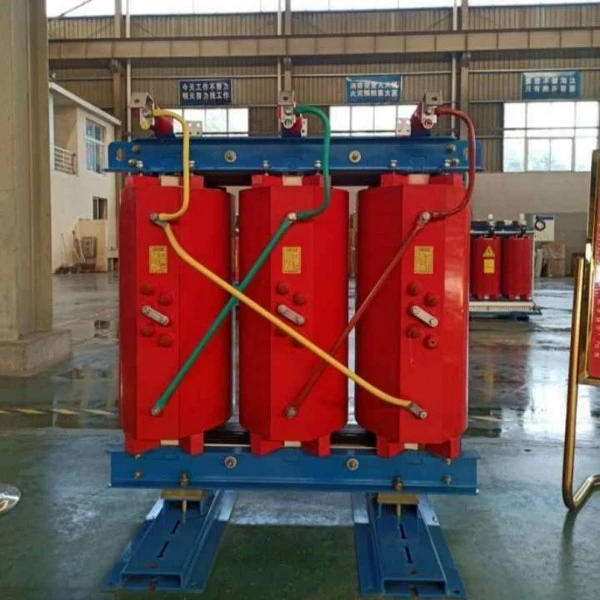

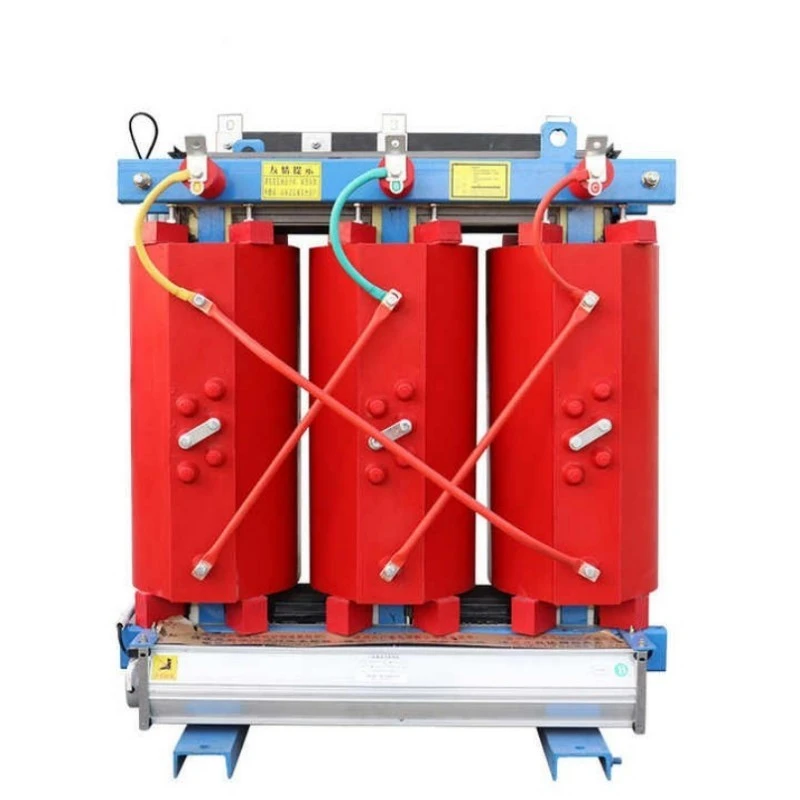

Vario apvijų trinkelėmis montuojamas sauso tipo transformatorius

Kas yra ši įranga?

Vario apvija montuojamas sauso tipo transformatorius yra trifazis, liejamos dervos sauso tipo transformatorius, specialiai sukurtas ant padėklo montuojamiems lauko įrenginiams. Jis sumažina vidutinę įtampą (paprastai 10 kV–35 kV) iki žemos įtampos (400 V / 380 V), kad būtų saugiai paskirstyta gyvenamosioms bendruomenėms, komerciniams centrams, pramoniniams parkams ir atsinaujinančios energijos projektams.

Skirtingai nuo tradiciniųalyviniai transformatoriai, šiame gaminyje nenaudojama izoliacinė alyva. Vietoj to, jame naudojama kieta epoksidinės dervos izoliacija kartu su natūraliu arba priverstiniu oro aušinimu. Apvijos pagamintos tik iš didelio laidumo vario, todėl užtikrinami mažesni varžos nuostoliai, geresnė perkrovos galia ir ilgesnis tarnavimo laikas. Ant padėklo montuojamas gaubtas leidžia montuoti tiesiai ant žemės, nereikalaujant atskiro pastotės pastato, ženkliai sutaupant civilinės statybos sąnaudas ir erdvę.

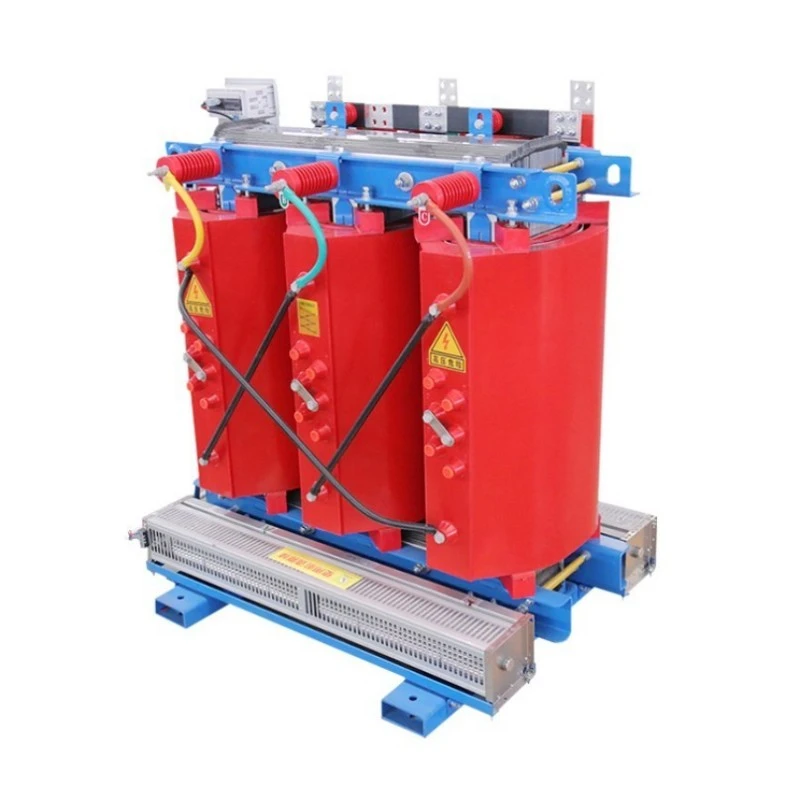

Produkto aprašymas

„Lugao“ vario apvijų trinkelėmis montuojamas sauso tipo transformatorius sukurtas siekiant patikimumo, efektyvumo ir saugumo lauko paskirstymo tinkluose. Šis transformatorius, kurio vardinė galia yra nuo 50 kVA iki 2500 kVA, standartinė 10 kV / 0,4 kV įtampa (pritaikoma iki 6 kV, 20 kV arba 35 kV), atitinka GB 20052–2020 2 lygio energijos vartojimo efektyvumo standartus, o kai kurie modeliai artėja prie 1 lygio.

Pagrindinės elektros charakteristikos apima nuostolius be apkrovos iki 37 % mažesnius nei įprastinių sausojo tipo transformatorių, apkrovos nuostolius sumažintus iki 30 %, dalinį iškrovimą ≤5 pC ir triukšmo lygį ≤55dB 1 metro atstumu. Varinės apvijos užtikrina puikų šilumos laidumą ir mechaninį stiprumą, žymiai pagerindamos trumpojo jungimo atsparumą.

Įrenginys patalpintas atmosferos poveikiui atspariame, rakinamame, ant trinkelės pritvirtintame korpuse, kurio IP23 ar aukštesnis standartas, apsaugotas nuo lietaus, dulkių ir vandalizmo. Standartiškai įtraukta intelektuali temperatūros valdymo sistema su PT100 jutikliais, automatiškai įsijungiančiais ventiliatoriais, perkaitimo signalizacija ir RS485 ryšiu.

Šis 30 metų eksploatacinis tarnavimo laikas ir minimalūs techninės priežiūros reikalavimai, šis vario apvijų trinkelėmis montuojamas sauso tipo transformatorius yra idealus pasirinkimas komunalinėms įmonėms, EPC rangovams ir patalpų valdytojams, ieškantiems saugaus, ilgalaikio ir energiją taupančio paskirstymo sprendimo.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

Pagrindinės savybės

Visiškai varinės apvijos – mažesni varžiniai nuostoliai, didesnė perkrovos talpa ir geresnis trumpojo jungimo atsparumas, palyginti su aliuminiu.

Atsparus ugniai ir sprogimui – epoksidinės dervos liejimas, savaime užgęsta, nėra alyvos nutekėjimo rizikos.

Patalpoje montuojamas dizainas – montavimas ant žemės, nereikia pastotės pastato, sutaupo 40–60% civilinių darbų išlaidų.

Itin maži nuostoliai – atitinka GB 2 energijos vartojimo efektyvumo lygį, žymiai sumažina metines elektros sąskaitas.

Išmanusis stebėjimas – PT100 jutikliai, ventiliatoriaus automatinis paleidimas, perkaitimo signalizacija / išjungimas, RS485 į BAS.

Mažas triukšmas – ≤55dB, tinka gyvenamosioms ir komercinėms patalpoms.

Nereikalaujama priežiūros – nereikia tikrinti alyvos, nedžiovinti, nėra judančių dalių.

Klausimai ir atsakymai: paaiškinta produkto funkcija

1 klausimas: Kodėl verta rinktis vario apvijų trinkelėmis montuojamą sauso tipo transformatorių, o ne į alyvą panardintą tipą, skirtą naudoti lauke?

A: Alyvos transformatoriai kelia gaisro ir nuotėkio pavojų, ypač gyvenamosiose arba aplinkai jautriose vietose. Vario apvijų trinkelėmis montuojamas sauso tipo transformatorius nenaudoja alyvos, todėl nėra jokios gaisro išplitimo ar žemės užteršimo rizikos. Be to, varinės apvijos užtikrina geresnį šilumos laidumą ir mechaninį stiprumą, užtikrindamos patikimą veikimą net esant didžiausioms vasaros apkrovoms. Daugelis savivaldybių dabar įpareigoja sausojo tipo transformatorius naujiems lauko įrenginiams dėl griežtesnių priešgaisrinių taisyklių.

2 klausimas: ar vario apvija tikrai verta papildomų išlaidų, palyginti su aliuminiu?

A: Visiškai. Nors pradinė vario apvija montuojamo sauso tipo transformatoriaus kaina yra maždaug 15–20 % didesnė nei aliuminiu apvynioto įrenginio, bendra gyvavimo ciklo kaina yra žymiai mažesnė. Vario laidumas yra 40 % didesnis, o tai reiškia, kad mažesni apkrovos nuostoliai ir mažesnės sąskaitos už elektrą. Varis taip pat turi didesnį atsparumą tempimui, todėl transformatorius geriau atlaiko trumpojo jungimo jėgas. Per 30 metų dizaino eksploatavimo laiką vien energijos taupymas lengvai pateisina investicijas.

3 klausimas: ar šis transformatorius gali atlaikyti didelę drėgmę ir lietaus sezonus, ypač pietiniuose regionuose?

A: Taip. Mūsų vario apvijų trinkelėmis montuojamas sauso tipo transformatorius naudoja vakuuminį liejimo procesą, kai epoksidinė derva visiškai apgaubia varines apvijas ir sudaro sandarų izoliacijos sluoksnį. Šerdis ir spaustukai yra apdorojami antikoroziniu būdu. Turėdamas IP23 korpusą, transformatorius normaliai veikia esant 100 % santykinei drėgmei. Prieš paleidžiant iš naujo po ilgo išjungimo džiovinti nereikia.

4 klausimas: kas atsitiks, jei transformatorius perkraunamas vasaros piko metu?

A: Esant natūraliam vėsinimui (AN), jis nuolat veikia 100 % apkrova. Naudojant priverstinį oro aušinimą (AF), talpa padidėja 40–50%. Varinės apvijos gali atlaikyti 150% vardinę apkrovą 2 valandas. Ši perkrovos galimybė užtikrina maitinimo tęstinumą kritinių įvykių metu.

5 klausimas: kiek trunka garantija ir ką ji apima?

A: Standartinė garantija yra 12 mėnesių nuo išsiuntimo, apimanti visus gamybos defektus. Mokama paslaugų sutartis gali pratęsti garantiją iki 36 arba 60 mėnesių. Techninė pagalba nemokama visą gyvenimą.

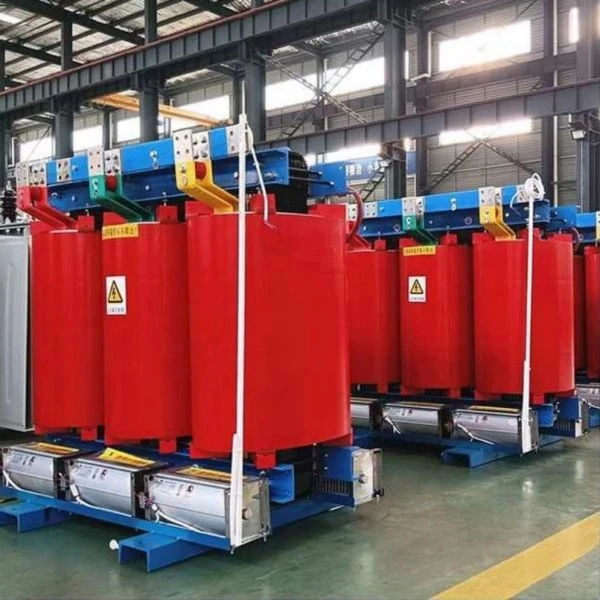

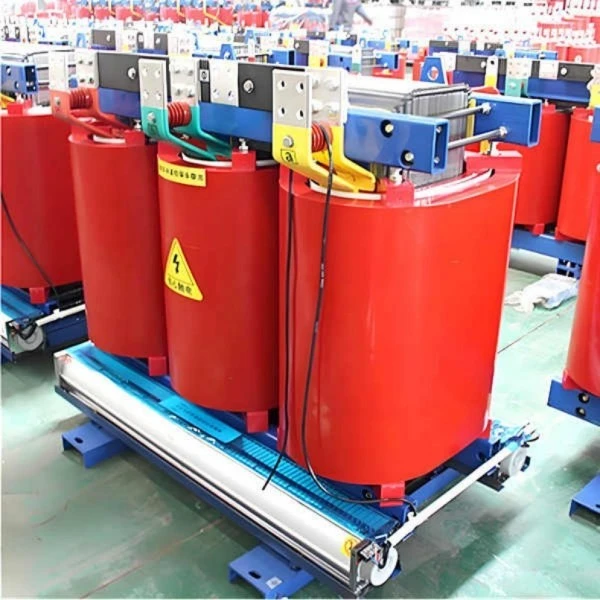

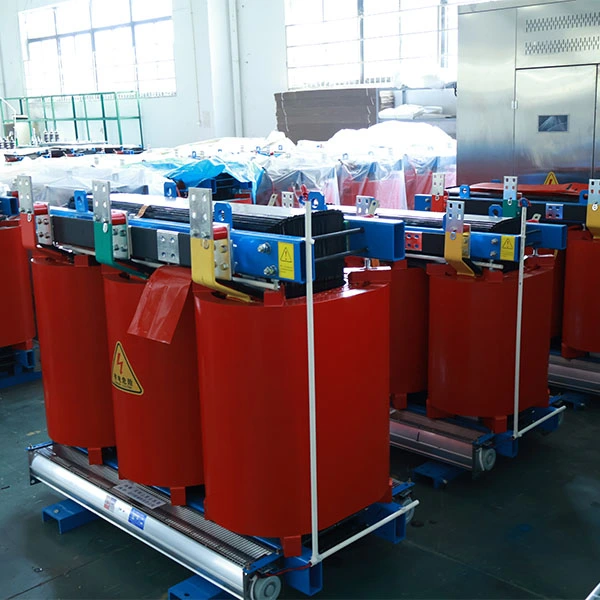

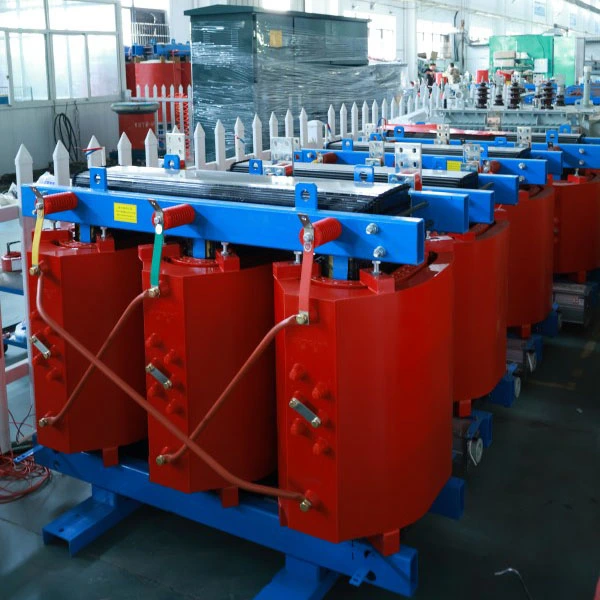

Gamybos detalės

Pagrindinė medžiaga ir gamybos procesas

Kiekvieno vario apvijos trinkelėmis montuojamo sauso tipo transformatoriaus šerdis yra pagaminta naudojant didelio pralaidumo šalto valcavimo grūdėtumą orientuotą silicio plieną, su pakopinėmis jungtimis, kad būtų sumažinta tuščiosios eigos srovė ir atsitiktiniai nuostoliai. Šerdis yra tiksliai nukirpta ir automatiškai sukrauta, kad būtų užtikrintas vienodas magnetinis kelias.

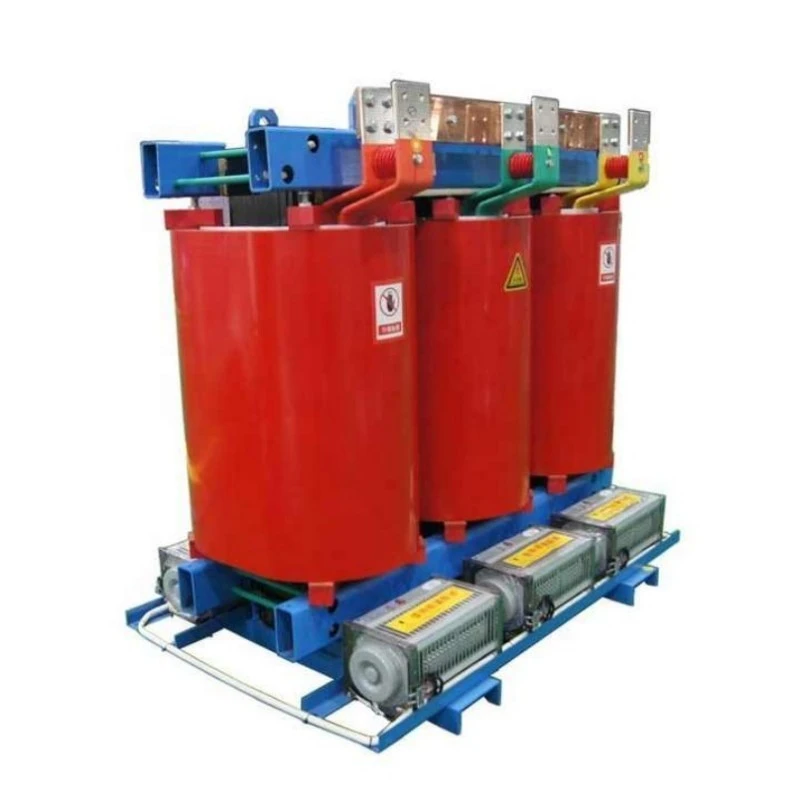

Apvijos konstrukcija – visas varis

Tiek aukštos, tiek žemos įtampos apvijose naudojami variniai laidininkai be deguonies. Žemos įtampos apvijos turi folijos apvijų konfigūraciją su vienoda tarpsluoksnine izoliacija, o tai žymiai padidina trumpojo jungimo atsparumą. Puikus vario šilumos laidumas taip pat padeda efektyviau išsklaidyti šilumą, sumažindamas karštų taškų temperatūrą.

Izoliacijos sistema – Vakuuminis liejimas epoksidinės dervos

Apvijos liejamos vakuume su aukštos kokybės epoksidine derva, pašalinant tuštumus ir užtikrinant dalinį iškrovimą ≤5 pC. Ši tvirta izoliacijos sistema yra atspari ugniai, atspari drėgmei ir chemiškai stabili. Nenaudojama izoliacinė alyva, todėl transformatorius yra saugus montuoti viduje ir lauke ant padėklo.

Korpusas ir ant padėklo montuojamas dizainas

Thetransformatoriusyra patalpintas tvirtame, rakinamame plieniniame korpuse su atmosferos poveikiui atsparia milteline danga. Standartinė apsauga yra IP23 (atspari lietui ir dulkėms), o IP34 arba IP54 pasirenkama atšiaurioje aplinkoje. Pagrindas skirtas montuoti tiesiai ant betoninės trinkelės, su kabelio įvadu iš apačios. Kėlimo antgaliai ir įžeminimo gnybtai yra standartiniai.

Kokybės ir testavimo užtikrinimas

Kiekvienas varinės apvijos trinkelės montuojamas sauso tipo transformatorius prieš pristatymą yra išsamiai išbandomas ir įprastiniai bandymai, įskaitant:

1. Apkrovos praradimo ir apkrovos praradimo bandymai

2. Trumpojo jungimo varžos bandymas

3. Atsparumo indukuotai viršįtampai bandymas

4. Dalinės iškrovos matavimas (≤5 pC)

5. Žaibo impulso testas

6. Temperatūros kilimo bandymas

7. Visi pagrindiniai veiklos rodikliai viršija GB ir IEC reikalavimus.

Sertifikatai

1. ISO 9001:2015 kokybės vadybos sistema

2. CE sertifikatas

3. Nepriklausomų laboratorijų tipo bandymų ataskaitos
