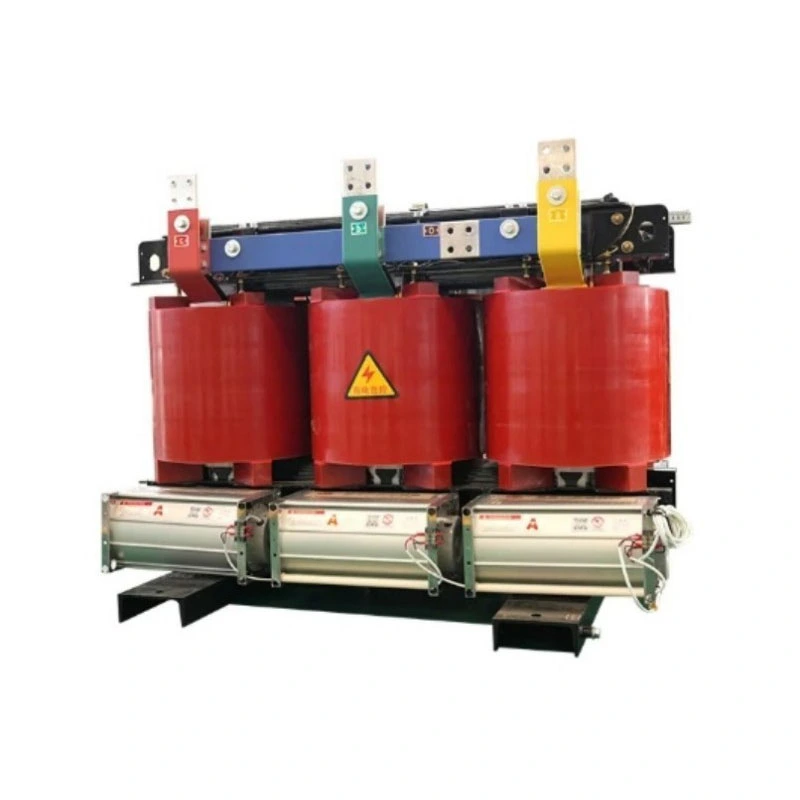

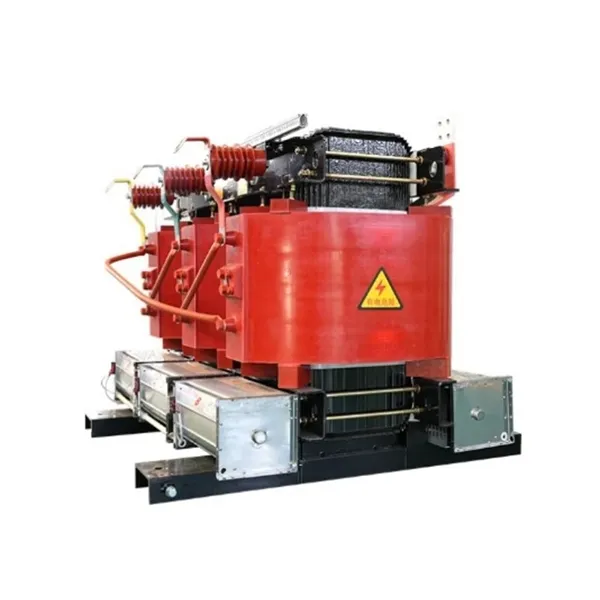

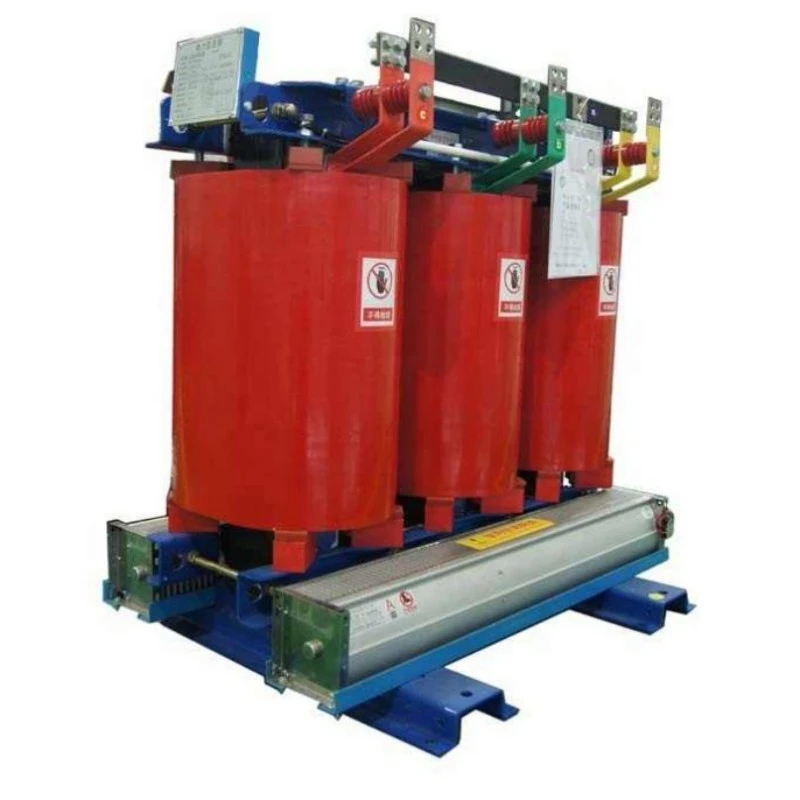

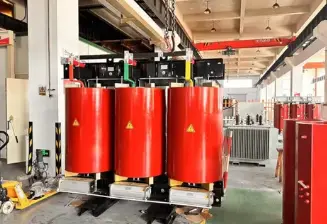

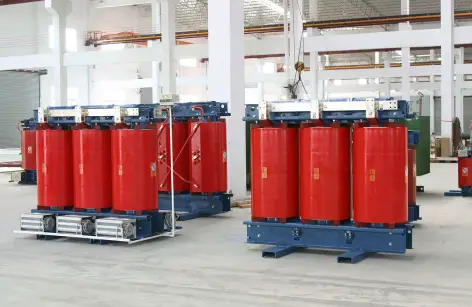

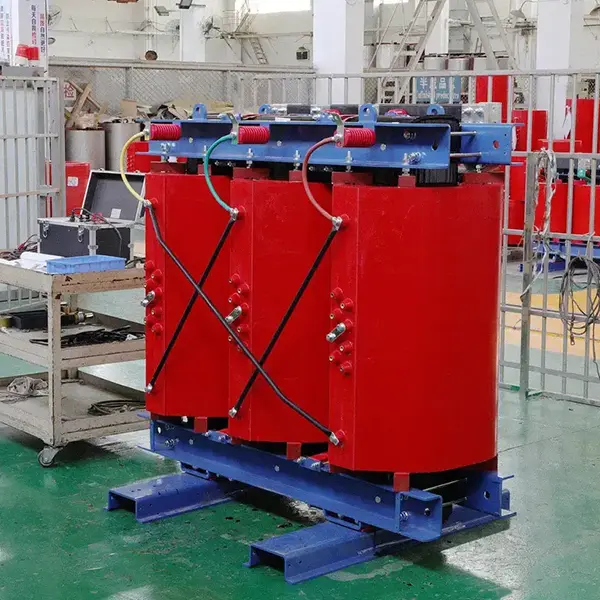

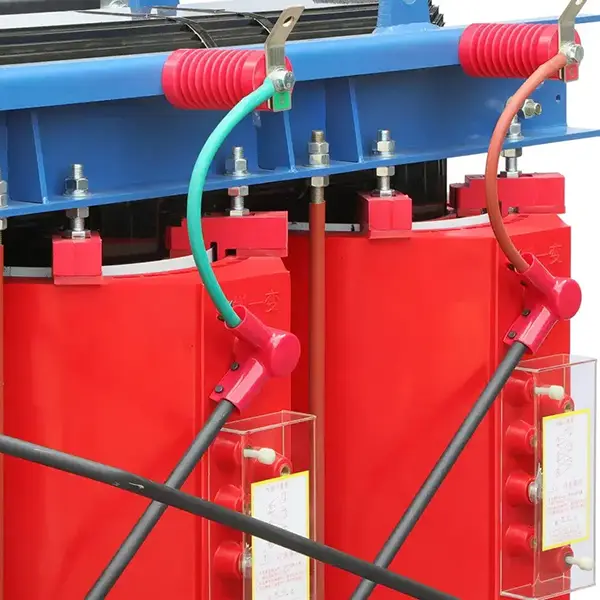

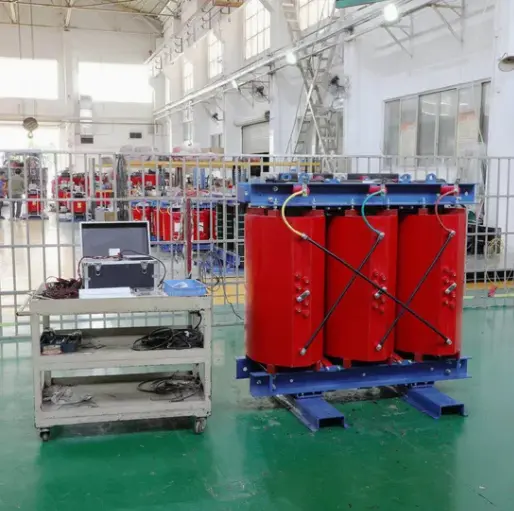

Oro aušinimo lauko izoliacinis sauso tipo transformatorius

Šis gaminys yra lauko, izoliacinio tipo,sauso tipo transformatoriusnaudojant oro aušinimą (ANAN). Jis nepriklauso nuo skystos terpės izoliacijai ar šilumos išsklaidymui, o naudoja natūralią konvekciją arba priverstinį oro aušinimą, kad kontroliuotų temperatūros kilimą.

Ką tai daro?

1. Elektros izoliacija : sukuria fizinį elektrinį barjerą tarp pirminių ir antrinių apvijų, efektyviai nutraukdamas įžeminimo kilpas, slopindamas harmoniką ir filtruodamas aukšto dažnio trikdžius bei viršįtampius iš tinklo, suteikdamas „švarią“ energiją jautrioms apkrovoms.

2. Įtampos transformavimas: padidina arba sumažina kintamosios srovės įtampą pagal reikalavimus, prisitaikydamas prie įvairios įrangos maitinimo poreikių.

3. Saugos apsauga: izoliacinė konstrukcija apsaugo nuo tiesioginio personalo kontakto su aukštos įtampos puse, todėl žymiai sumažėja elektros smūgio rizika.

4. Pritaikymas lauke: Tvirtas korpusas, sukurtas IP54 ar aukštesniems apsaugos lygiams, leidžia atlaikyti vėją, lietų, dulkes, druskos purslą ir ilgalaikį UV poveikį.

Trumpai tariant, kai jums reikia saugaus, švaraus, priežiūros nereikalaujančio maitinimo izoliavimo ir konversijos sprendimo atšiaurioje lauko aplinkoje, šis oro aušinimo lauko izoliacinis sauso tipo transformatorius yra pagrindinis sprendimas.

Produkto privalumai

Palyginti su tradiciniais alyvoje panardinamais arba standartiniais patalpų sauso tipo transformatoriais, šis gaminys turi penkis pagrindinius pranašumus:

1. Nulinė tarša, nereikalaujantis priežiūros: alyvos nenaudojanti konstrukcija visiškai pašalina dirvožemio ar vandens užteršimo dėl nuotėkio riziką, taip pat priežiūros išlaidas ir prastovą, susijusią su kasmetiniu alyvos bandymu ir keitimu. Lauko projektams pagal griežtus aplinkosaugos reikalavimus tai yra lemiamas pranašumas.

2. Puikus lauko aplinkos atsparumas: naudojamas vakuuminio slėgio impregnavimo (VPI) procesas ir H klasės (180°C) izoliacijos sistema, kartu su visiškai sandariu suvirintu lauko gaubtu, pagamintu iš nerūdijančio plieno arba alucinko plieno. Stabiliai veikia esant aplinkos temperatūrai nuo -25°C iki 50°C ir santykinei oro drėgmei iki 95%. Atsparus druskos purslams, grybeliui ir korozijai.

3. Didžiausias saugumas su elektros izoliacija: Sustiprinta izoliacija tarp pirminės ir antrinės apvijų užtikrina nuo 3 kV iki 5 kV dielektrinę atsparumo įtampą (priklausomai nuo modelio). Efektyviai izoliuoja nuolatinės srovės komponentus, trečiąsias harmonikas ir įvairius viršįtampio poveikius nuo tinklo, apsaugodama pasroviui skirtus tiksliuosius instrumentus.

4. Natūralus aušinimas oru, tylus ir patikimas: priklauso nuo oro konvekcijos, kad šiluma būtų išsklaidyta be ventiliatorių (pasirinktinai). Darbinis triukšmas yra žymiai mažesnis nei alyvos transformatorių. Kadangi pagrindiniuose komponentuose nėra besisukančių mechaninių dalių, vidutinis laikas tarp gedimų (MTBF) žymiai pagerėjo.

5. Didelis perkrovos pajėgumas, naudojamas avariniais atvejais: avarinis perkrovos pajėgumas iki 120% nuolatiniam darbui, 150% trumpalaikiam veikimui. Netikėto lauko apkrovos piko metu (pvz., vienu metu paleidžiant kelis variklius) nereikia nedelsiant padidinti galios, todėl vartotojas perka brangų laiką.

Produkto savybės

Šerdis: didelio pralaidumo šaltai valcuotas į grūdėtumą orientuotas silicio plienas, laipsniškas sujungimo procesas, žymiai sumažintas tuščiosios eigos nuostolis ir jaudinanti srovė.

Apvijos: tiek aukštos, tiek žemos įtampos apvijose naudojami vien variniai (pasirinktinai aliuminio) laidininkai, apvynioti Nomex® arba panašiu aramidiniu izoliaciniu popieriumi, apdoroti VPI vakuuminiu impregnavimu laku be tirpiklio, suformuojant tvirtą, drėgmei atsparią, aukštą temperatūrą toleruojančią kietą izoliacijos struktūrą.

Izoliacijos struktūra: Pirminė ir antrinė apvijos suvyniotos ant atskirų ritinių arba nepriklausomų šerdies kojelių, tarp jų yra pasirenkamas elektrostatinis ekranas, sumažinantis sujungimo talpą ir užtikrinantis puikų aukšto dažnio trukdžių slopinimą.

Apsauginis gaubtas: Standartinė IP54 apsauga (nelaidus dulkėms, atsparus purslams), IP65 neprivalomas. Korpusas pagamintas iš 2,0 mm storio nerūdijančio plieno arba „Galvalume“ plieno su lietaus nepralaidžiu stogu, nerūdijančio plieno ventiliuojamomis žaliuzėmis ir apsaugančiomis užraktais.

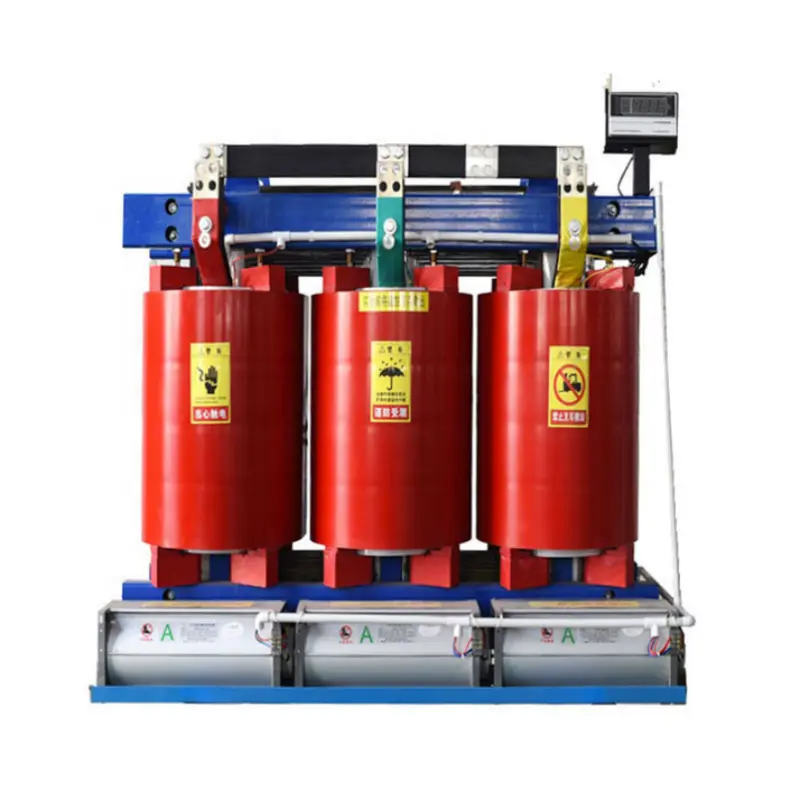

Temperatūros valdymo sistema: įmontuoti PTC arba PT100 RTD temperatūros jutikliai, jungiami prie išmaniojo temperatūros reguliatoriaus, kad būtų galima per didelės temperatūros aliarmą, apsaugą nuo suveikimo ir automatinį ventiliatoriaus įjungimą (jei sumontuoti papildomi ventiliatoriai).

Gnybtai: lauko aukštos įtampos jungiamoji dėžutė su silikoniniais guminiais sandarikliais ir kabelių riebokšlių įvadais. Žemos įtampos pusėje naudojamos alavu dengtos varinės šynos arba vandeniui atsparios jungtys.

Produkto taikymas

Šis oro aušinimo lauko izoliacinis sauso tipo transformatorius plačiai naudojamas šiais atvejais:

Atsinaujinančios energijos gamyba: izoliacija žemos įtampos PV jėgainių ir vėjo jėgainių pastočių pusėje, izoliuojant keitiklio išėjimo įtampą prieš prijungiant prie tinklo arba vietinį maitinimo šaltinį.

Lauko pramoninė įranga: Naftos gręžimo platformų, atvirų kasyklų trupintuvų, uosto kranto elektros energijos sistemų, tunelių gręžimo staklių (skydo mašinų) maitinimo izoliacija, apsauganti nuo tinklo viršįtampių, kad nesugadintų įrangos.

Laikinasis ir avarinis maitinimas : generatoriaus išvesties izoliacija lauko renginiams, sporto varžyboms ir pagalbos nelaimėms vietose, užtikrinanti švarų garso, vaizdo ir valdymo įrangos maitinimą.

Įkrovimo infrastruktūra: lauko nuolatinės srovės greitųjų įkroviklių įvesties izoliacinis transformatorius, neleidžiantis harmoniniam grįžtamajam ryšiui į tinklą ir apsaugoti įkrovimo modulius.

Išmanusis tinklas ir paskirstymas: stočių aptarnavimo arba izoliavimo transformatoriai išoriniuose žiediniuose pagrindiniuose įrenginiuose ir kompaktiškose pastotėse, užtikrinantys saugią ir patikimą automatikos terminalų (DTU/FTU) maitinimą.

Gamybos detalės

VPI vakuuminio slėginio impregnavimo procesas

Visos apvijos yra impregnuotos betirpių izoliaciniu laku vakuume, pašalinant vidinį orą ir leidžiant lakui visiškai prasiskverbti tarp posūkių, sluoksnių ir į žemę. Po sukietėjimo susidaro monolitinė „tvirta“ struktūra, kurios šilumos laidumas, mechaninis stiprumas ir atsparumas drėgmei gerokai viršija standartinius impregnavimo procesus.

Speciali lauko jungiamoji dėžutė

Žemos įtampos išleidimo dėžutėje yra antipireninė izoliacinė atraminė plokštė su dideliu elektros tarpu (>20 mm) tarp varinių šynų. Kabelių įvaduose naudojami daugiasluoksniai tarpikliai ir kabelių riebokšliai, suderinami su įvairiais šarvuotais arba guminiais kabeliais, neleidžiančiais drėgmei išilgai kabelio patekti į dėžę.

Tvirtas nerūdijančio plieno korpusas

Korpusas gaminamas naudojant lazerinį pjovimą, CNC lenkimą ir automatinį suvirinimą, visos siūlės nuolat sandarinamos. Durys turi trijų taškų užrakinimo rankenas ir oro sąlygoms atsparias sandarinimo tarpines. Viršutinis dangtis sukurtas kaip kampinis skydas nuo lietaus ir apima kėlimo varžtus, kad būtų patogu kelti lauke.

Pakavimas, pristatymas ir pardavimas po pardavimo

Pakavimo būdas

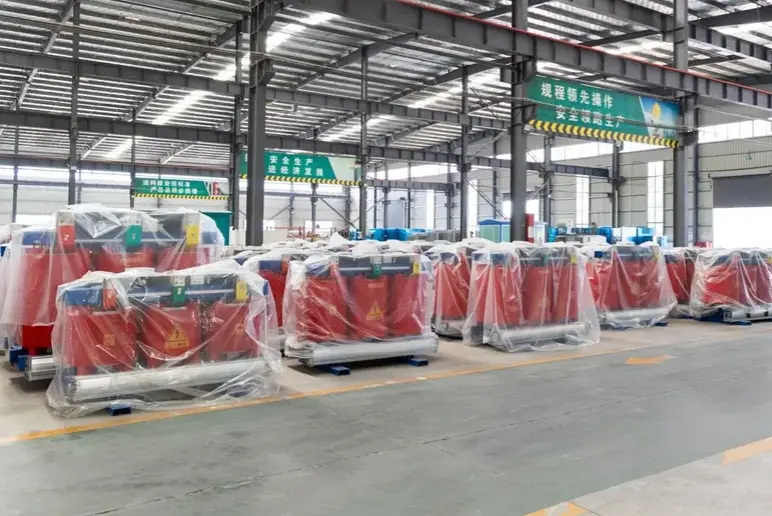

1. Transformatoriaus korpusas apvyniotas drėgmei atsparia PE plėvele, viduje dedamas sausiklis.

2. Supakuotas į tvirtas medines dėžes arba faneros dėžes be fumigacijos (atitinkančios eksporto standartus), apsuptos didelio tankio putplasčio arba oro pripildytais maišeliais amortizacijai.

3. Dėžutės išorėje pritvirtintos etiketės, pvz., „Drėgmei atsparus“, „Trapus“ ir „Šiuo keliu aukštyn“.

Pristatymo būdas

1. Vidaus: Specialus logistikos sunkvežimis (mažos talpos gali būti gabenamos per Deppon/SF Express sunkiasvores prekes).

2. Eksportas: krovinių gabenimo jūra, geležinkeliu arba oro transportu susitarimai, įskaitant muitinės dokumentus.

Aptarnavimas po pardavimo

1. Garantinis laikotarpis: 12 mėnesių nuo gavimo datos.

2. Nemokamas remontas arba keitimas dėl gamybos defektų garantiniu laikotarpiu.

Dažnai užduodami klausimai (Klausimai ir atsakymai)

1 klausimas: ar šis oru aušinamas lauko izoliacinis sauso tipo transformatorius yra labiau linkęs perkaisti ir perdegti, palyginti su įprastu alyvoje panardintu transformatoriumi?

A: Visiškai priešingai. Nors oro šilumos laidumas yra mažesnis nei alyvos, mūsų gaminyje naudojama H klasės izoliacija (180°C temperatūra) ir VPI vakuuminio impregnavimo procesas. Šiluma iš apvijų efektyviai pašalinama ir išsklaido per korpusą. Esant tokiam pačiam pajėgumui, mūsų konstrukcija turi didesnę temperatūros kilimo ribą, todėl mažesnė tikimybė, kad perdegimas įvyks dėl alyvos nuotėkio ir dėl to žemo alyvos lygio tradiciniuose įrenginiuose. MūsųOro aušinimo lauko izoliacinis sauso tipo transformatoriusveikia esant karštų taškų temperatūrai, gerokai žemesnei už izoliacijos ribą, net esant pilnai apkrovai 40°C lauko sąlygomis.

2 klausimas: ar lietaus vanduo lauke nepateks per aušinimo žaliuzes ir nesukels trumpojo jungimo viduje?

A: Ne. Mūsų korpuso apsaugos laipsnis yra IP54. Žaliuzės turi vidinį labirinto tipo kanalą ir metalinį tinklelį. Bandymai rodo, kad net ir tiesiogiai purškiant iš priekio, kai kritulių intensyvumas yra 10 mm per minutę, vidus išlieka visiškai sausas. Visuose kabelių įvadų prievaduose naudojamos sprogstamosios sandarios riebokšlės, visiškai užblokuojančios bet kokį drėgmės patekimo kelią.
