Kodėl į alyvą panardintas transformatorius yra naudingiausias komunalinių elektros tinklų darbininkas?

Kiekvieno modernaus miesto, pramonės komplekso ir regioninio elektros tinklo centre yra tylus, dūzgiantis buvimas, leidžiantis šiuolaikinį gyvenimą. Tai yraalyvos transformatorius— prietaisas, toks esminis elektros tinklo veikimui, kad dėl jo visur esantis jis tapo beveik nematomas visuomenei. Tačiau be šių darbinių arklių elektros energijos perdavimas iš elektrinės į namus būtų neįmanomas. Alyvos transformatorius atlieka paprastą, bet esminę funkciją: padidina įtampą, kad būtų veiksmingai perduodamas tolimojo susisiekimo atstumas, ir sumažinamas, kad būtų galima saugiai vartoti. Tačiau jo funkcijos paprastumas paneigia nepaprastą inžineriją, reikalingą tam, kad jis būtų patikimas, efektyvus ir patvarus dešimtmečius.

Komunalinio masto elektros tinklai priklauso nuo alyvos transformatorių dėl daugybės įtikinamų priežasčių: jie pasižymi puikiu patikimumu, efektyviu šilumos valdymu, puikiu dielektriniu stiprumu ir įrodytu ilgaamžiškumu. Skirtingai nuo sauso tipo transformatorių, kurių įtampa ir talpa yra ribota, alyvos transformatoriai gali atlaikyti milžinišką galios lygį, reikalingą tinklui. Jų alyva atlieka dvejopą paskirtį: ji yra ir elektros izoliatorius, ir aušinimo skystis, užtikrinantis, kad transformatorius galėtų veikti visu pajėgumu ir neperkaistų. Šiame straipsnyje bus nagrinėjami techniniai ir ekonominiai veiksniai, dėl kurių alyvos transformatorius tampa neginčijamu komunalinių elektros tinklų darbiniu arkliu, analizuojant jo dizainą, aušinimo sistemas, patikimumą ir gyvavimo ciklo ekonomiką.

Turinys

• 1. Kas yra panardinamasis transformatorius ir kaip jis veikia?
• 2. Kodėl alyvos aušinimas yra geresnis didelės galios įrenginiuose?
• 3. Dėl ko alyvoje panardinami transformatoriai yra išskirtinai patikimi?
• 4. Kaip į alyvą panardintas transformatorius tarnauja 30–40 metų?
• 5. Kokie yra panardinamų alyvos transformatorių ekonominiai pranašumai?
• 6. Dažnai užduodami klausimai (DUK)
• 7. Išvada

1. Kas yra panardinamasis transformatorius ir kaip jis veikia?

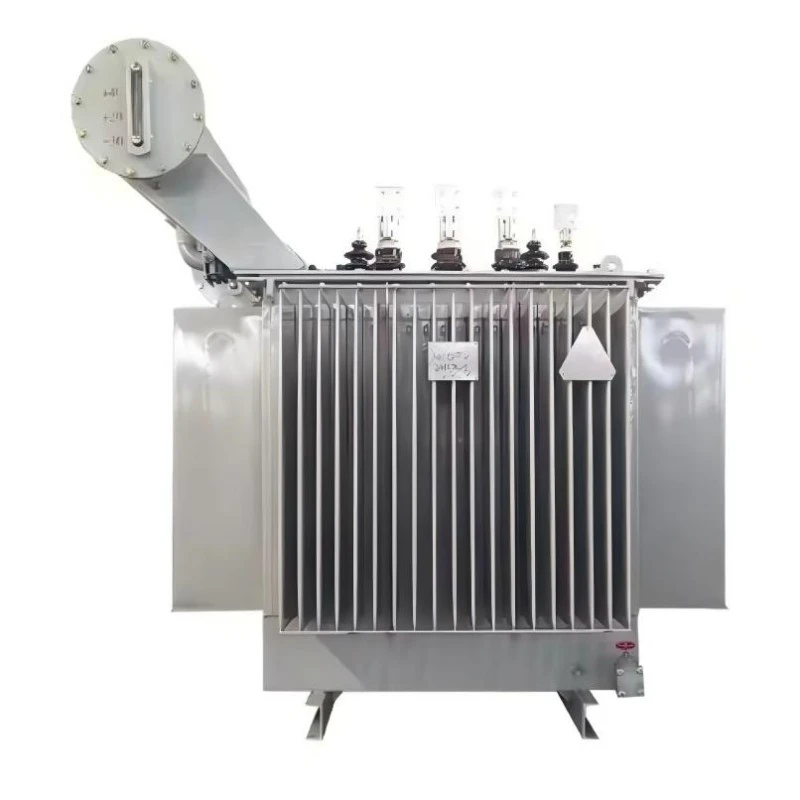

Alyvos transformatorius yra transformatoriaus tipas, kurio šerdis ir apvijos yra panardintos į rezervuarą, užpildytą transformatoriaus alyva. Alyva yra specialiai sukurta mineralinė alyva, kuri yra ir elektros izoliatorius, ir aušinimo terpė. Transformatorius veikia elektromagnetinės indukcijos principu: kintamoji srovė pirminėje apvijoje sukuria kintantį magnetinį srautą šerdyje, kuris indukuoja įtampą antrinėje apvijoje. Įtampos santykis nustatomas pagal posūkių santykį tarp pirminės ir antrinės apvijų. Įprastame elektros tinkle pakopinis transformatorius padidina įtampą nuo generatoriaus lygio (paprastai 11-22 kV) iki perdavimo lygių (115 kV iki 765 kV), o žeminamasis transformatorius sumažina įtampą nuo perdavimo lygių iki paskirstymo lygių (4 kV iki 35 kV).

Alyvos vaidmuo transformatoriuje yra dvejopas. Pirma, jis užtikrina elektros izoliaciją tarp apvijų ir rezervuaro, užkertant kelią elektros gedimui. Didelis alyvos dielektrinis stiprumas leidžia transformatoriui būti kompaktiškesniam nei būtų, jei jis būtų izoliuotas oru. Antra, alyva veikia kaip aušinimo skystis. Transformatoriui veikiant, šerdyje ir apvijose susidaro šiluma dėl I²R nuostolių (vario nuostolių) ir histerezės bei sūkurinių srovių nuostolių (geležies nuostolių). Alyva sugeria šią šilumą ir cirkuliuoja, pernešdama ją į rezervuaro sieneles, kur išsklaido į aplinkinį orą. Šis aušinimo efektas yra būtinas, kad transformatorius veiktų visu vardiniu pajėgumu ir neperkaistų.

Alyvos transformatorius yra dominuojanti technologija aukštos įtampos ir didelės galios įrenginiuose. AtLugao Power Co., Ltd., gaminame griežčiausius tarptautinius standartus atitinkančius alyvos transformatorius. Tipiški alyvinio transformatoriaus komponentai yra: šerdis (paprastai pagaminta iš grūdėto silicio plieno), apvijos (paprastai vario arba aliuminio), alyvos bakas, įvorės (apvijoms prijungti prie išorinės grandinės), konservatorius (išsiplėtimo bakas, skirtas alyvai išsiplėtimui), alsuoklis (kad oras galėtų patekti į ventiliatorių ir išmetimo sistemą) arba išmetimo aparatas. Šių komponentų konstrukcija ir konstrukcija yra labai svarbūs transformatoriaus veikimui ir ilgaamžiškumui. Mūsų gamykla per dešimtmečius patobulino šiuos dizaino elementus, užtikrindama, kad mūsų alyvos transformatorius užtikrintų patikimą veikimą sudėtingiausiuose tinklo įrenginiuose.

2. Kodėl alyvos aušinimas yra geresnis didelės galios įrenginiuose?

Transformatoriaus aušinimo sistema yra labai svarbi jo veikimui. Kai transformatorius konvertuoja elektros energiją, dalis prarandama kaip šiluma. Ši šiluma turi būti pašalinta, kad transformatoriaus temperatūra neviršytų projektinių ribų. Alyva panardintame transformatoriuje alyva naudojama kaip pagrindinė aušinimo terpė. Puikus alyvos šilumos laidumas ir specifinė šiluminė talpa leidžia efektyviai sugerti ir perduoti šilumą nuo šerdies ir apvijų. Aušinimo procesą skatina natūrali konvekcija: kaitinant alyvą ji tampa mažiau tanki ir pakyla, o vėsesnė alyva nusileidžia į vietą. Tai sukuria natūralią cirkuliaciją, kuri paskirsto šilumą visame transformatoriuje.

Tepaliniams transformatoriams naudojamos kelių tipų aušinimo sistemos:

• ONAN (natūralus aliejus, natūralus oras):Tai paprasčiausias aušinimo būdas, pagrįstas natūralia alyvos konvekcija ir natūralia oro konvekcija virš bako paviršiaus. Šiluma iš alyvos perduodama į rezervuaro sieneles, o po to į aplinkinį orą. ONAN aušinimas tinka mažesniems transformatoriams.
• ONAF (natūrali nafta, oro pajėgų):Ši sistema naudoja ventiliatorius, kad pristumtų orą virš bako paviršiaus ir radiatorių, padidinant šilumos perdavimo greitį. ONAF aušinimas naudojamas didesniems transformatoriams ir gali padidinti transformatoriaus galingumą iki 33%.
• OFAF (naftos pajėgos, oro pajėgos):Ši sistema naudoja alyvos siurblius, kad alyva cirkuliuotų per radiatorius, o ventiliatoriai stumia orą virš radiatorių. OFAF aušinimas naudojamas didžiausiems transformatoriams, užtikrinantiems maksimalią aušinimo galią.
• ODAF (atsižvelgiama į naftą, oro pajėgos):Tai pažangiausia aušinimo sistema, kai alyva per apvijas nukreipiama siurbliais, kad būtų užtikrintas efektyviausias aušinimas. ODAF aušinimas naudojamas didžiausiems ir labiausiai apkrautiems transformatoriams.

Aušinimo sistemos pasirinkimas priklauso nuo transformatoriaus galios, aplinkos temperatūros ir apkrovos profilio. Aušinimo sistemos efektyvumas yra esminis veiksnys, lemiantis transformatoriaus galingumą ir gebėjimą atlaikyti perkrovas. Transformatorius su didelio efektyvumo aušinimo sistema gali būti eksploatuojamas esant didesniam apkrovos koeficientui, neviršijant jo temperatūros ribų. „Lugao Power Co., Ltd.“ suprojektuojame alyvą panardinamąjį transformatorių su aušinimo sistemomis, kurios yra optimizuotos konkrečiam pritaikymui, užtikrinant, kad transformatorius galėtų tiekti visą vardinę galią pačiomis reikliausiomis sąlygomis.

Šioje lentelėje apibendrinamos pagrindinės skirtingų aušinimo sistemų charakteristikos:

The oil's ability to efficiently remove heat from the transformer's core and windings is one of the key reasons why the oil immersed transformer is the preferred choice for utility-scale applications. Alyva taip pat veikia kaip slopinanti terpė, sugeria mechaninę vibraciją ir mažina triukšmą.

3. Dėl ko alyvoje panardinami transformatoriai yra išskirtinai patikimi?

Tepalinio transformatoriaus patikimumas yra jo dominavimo elektros tinkle kertinis akmuo. Transformatoriaus gedimas yra katastrofiškas įvykis, dėl kurio nutrūksta elektros tiekimas, brangus remontas ir gali kilti pavojus saugai. Alyvos transformatoriaus dizainas ir konstrukcija yra skirti maksimaliai padidinti patikimumą. Alyva sukuria švarią, inertišką apvijų aplinką, apsaugo jas nuo drėgmės, dulkių ir kitų teršalų. Alyva taip pat veikia kaip išankstinio įspėjimo sistema: alyvos ištirpusių dujų analizė (DGA) gali aptikti atsirandančius gedimus, todėl prieš įvykstant gedimui galima atlikti aktyvią techninę priežiūrą.

Several key design features contribute to the reliability of the oil immersed transformer:

• Tvirta izoliacija:Alyva suteikia didelį dielektrinį stiprumą, neleidžiant elektros skilimui tarp apvijų. Popierinė izoliacija ant apvijų taip pat yra impregnuota alyva, todėl padidėja jo dielektrinis stiprumas. The combination of paper and oil insulation is known as a "paper-oil" insulation system and is the most reliable insulation system for high-voltage transformers.
• Sandari konstrukcija:Transformatoriaus bakas yra sandarus, kad būtų išvengta drėgmės ir deguonies patekimo, o tai gali pabloginti alyvos ir popieriaus izoliaciją. Konservatorius (išsiplėtimo bakas) yra prijungtas prie pagrindinio bako ir yra iš dalies užpildytas alyva, kad būtų užtikrinta sandari aplinka. Alsuoklis leidžia orui patekti į konservatorių ir išeiti iš jo, tačiau jame yra sausiklio, kuris pašalina drėgmę iš oro.
• Perkrovos galimybė:Alyvos transformatoriai turi didelę perkrovos galimybę. Alyva veikia kaip šiluminis buferis, sugeriantis šilumą didelės apkrovos laikotarpiu ir išleidžiantis ją, kai apkrova mažėja. Tai leidžia transformatoriui susidoroti su trumpalaikėmis perkrovomis neviršijant temperatūros ribų. Perkrovos galimybė yra ypač svarbi tinkle, kur apkrovos gali skirtis nenuspėjamai.
• Būklės stebėjimas:Galima paimti alyvos mėginius ir analizuoti transformatoriaus būklę. Ištirpusių dujų analizė (DGA) yra svarbiausia būklės stebėjimo technika. Alyvoje ištirpusios dujos rodo bet kokio gedimo tipą ir sunkumą. Reguliariai stebint alyvą, galima anksti nustatyti galimas problemas, o tai leidžia imtis korekcinių veiksmų prieš įvykstant gedimui.

Tepalinio transformatoriaus patikimumas buvo įrodytas per dešimtmečius. Daugelis alyvos transformatorių eksploatuojami daugiau nei 40 metų, jiems buvo atliekama tik įprastinė priežiūra. Tvirta transformatoriaus konstrukcija kartu su galimybe jį prižiūrėti lauke daro jį patikimu bet kokios komunalinės įrangos priedu. „Lugao“ suprojektuojame savo alyvos transformatorių, kad būtų užtikrintas aukščiausias patikimumo lygis. Mūsų transformatoriai gaminami iš aukštos kokybės medžiagų ir yra griežtai tikrinami, įskaitant dielektrinius, trumpojo jungimo ir šiluminius bandymus, siekiant užtikrinti, kad jie patikimai veiks visomis eksploatavimo sąlygomis.

Žemiau esančioje lentelėje parodytas tipinis įvairių transformatoriaus komponentų tarnavimo laikas ir veiksniai, turintys įtakos jų ilgaamžiškumui.

Tepalinio transformatoriaus patikimumas yra tiesioginis jo tvirtos konstrukcijos, alyvos apsauginių savybių ir galimybės stebėti jo būklę rezultatas. Dėl šių veiksnių alyvinis transformatorius yra patikimiausia komunalinių elektros tinklų technologija.

4. Kaip į alyvą panardintas transformatorius tarnauja 30–40 metų?

Ilgas alyvinio transformatoriaus tarnavimo laikas liudija jo tvirtą konstrukciją ir būdingą jo komponentų patvarumą. Gerai suprojektuotas ir tinkamai prižiūrimas panardinamasis transformatorius gali patikimai veikti 30–40 metų, o kai kuriais atvejais ir ilgiau. Šio ilgaamžiškumo raktas yra alyvos teikiama apsauga ir galimybė išlaikyti transformatoriaus būklę per visą jo eksploatavimo laiką. Alyvos, kaip izoliatoriaus ir aušinimo skysčio, vaidmuo kartu su sandaria konstrukcija sukuria aplinką, kuri apsaugo šerdį ir apvijas nuo žalingo drėgmės, deguonies ir užteršimo poveikio.

Tepalinio transformatoriaus eksploatavimo laiką paprastai lemia jo izoliacijos sistemos, kurią sudaro popierinė izoliacija ir alyva, būklė. Popieriaus izoliacija laikui bėgant blogėja dėl šiluminių, mechaninių ir cheminių įtempių. Degradacijos greitį reguliuoja Arrhenius lygtis: izoliacijos tarnavimo laikas sutrumpėja perpus kas 8-10°C darbinei temperatūrai padidėjus. Todėl norint maksimaliai padidinti transformatoriaus tarnavimo laiką, būtina kontroliuoti transformatoriaus temperatūrą. Alyvos aušinimo sistema yra labai svarbi norint valdyti temperatūrą. Alyva išsklaido šerdies ir apvijų generuojamą šilumą, palaikydama izoliacijos temperatūrą priimtinose ribose.

Kitas veiksnys, turintis įtakos alyvos transformatoriaus eksploatavimo trukmei, yra pačios alyvos būklė. Laikui bėgant aliejus gali būti užterštas drėgme ir deguonimi. Drėgmė sumažina alyvos dielektrinį stiprumą ir pagreitina popieriaus izoliacijos senėjimą. Dėl deguonies alyva oksiduojasi, susidaro rūgštys ir dumblas, kurie gali dar labiau pabloginti izoliaciją. Norint stebėti alyvos būklę, būtina reguliariai tikrinti alyvą. Alyvos filtravimas ir apdorojimas gali pašalinti drėgmę ir teršalus, atkurti alyvos savybes ir pailginti transformatoriaus tarnavimo laiką. Daugeliu atvejų alyva gali būti visiškai pakeista, atkuriant transformatorių į beveik naują.

In addition to the oil and insulation, the other components of the transformer can also be maintained or replaced to extend its service life. For example, the bushings, cooling system, and tap changer can all be replaced or refurbished. This modularity allows the transformer's life to be extended significantly beyond the life of its individual components. At Lugao, we design our oil immersed transformer with maintainability in mind. Our transformers feature easy access to critical components and standard interfaces for replacement parts. This ensures that our customers can keep their transformers in service for decades.

5. Kokie yra panardinamų alyvos transformatorių ekonominiai pranašumai?

Nors pradinė alyvos transformatoriaus kaina yra didesnė nei sausojo tipo transformatoriaus, alyvos panardinamasis transformatorius turi didelių ekonominių pranašumų per jo tarnavimo laiką. Pagrindiniai ekonominiai pranašumai: mažesni eksploataciniai nuostoliai, didesnė perkrovos galimybė, ilgesnis tarnavimo laikas ir mažesnės priežiūros išlaidos. Šie veiksniai prisideda prie mažesnės bendrosios alyvos transformatoriaus nuosavybės kainos (TCO) per 30–40 metų eksploatavimo laiką.

Transformatoriaus eksploataciniai nuostoliai yra tuščiosios eigos nuostolių (šerdies nuostolių) ir apkrovos nuostolių (vario nuostolių) suma. Tuščiosios eigos nuostoliai yra pastovūs ir priklauso nuo pagrindinės medžiagos ir konstrukcijos. Apkrovos nuostoliai skiriasi priklausomai nuo apkrovos srovės kvadrato. Šių nuostolių kaina per transformatoriaus eksploatavimo laiką gali būti didelė, ypač vietovėse, kuriose elektros kainos yra didelės. Alyvos transformatoriai paprastai turi mažesnius šerdies nuostolius nei sausojo tipo transformatoriai, nes yra geresnis aušinimo efektyvumas, todėl šerdies konstrukcija yra kompaktiškesnė ir efektyvesnė.

Didesnė alyvos transformatoriaus perkrovos galimybė yra dar vienas reikšmingas ekonominis pranašumas. Tinklelyje apkrova retai būna pastovi. Yra piko laikotarpiai ir mažos paklausos laikotarpiai. Alyvos transformatorius gali atlaikyti trumpalaikes perkrovas, todėl įmonė gali atidėti investicijas į naujus pajėgumus. Perkrovos galimybė taip pat leidžia transformatorių eksploatuoti esant didesniam vidutiniam apkrovos koeficientui, todėl sumažėja papildomų transformatorių poreikis.

Ilgas alyvos transformatoriaus tarnavimo laikas yra didelis ekonominis pranašumas. The cost of replacing a transformer is substantial, including the cost of the new transformer, the cost of installation, and the cost of downtime. Prailginusi tarnavimo laiką, komunalinė įmonė gali atidėti šias išlaidas.

Toliau pateiktoje lentelėje apibendrinami ekonominiai alyvinio transformatoriaus pranašumai, palyginti su sauso tipo transformatoriumi:

Alyvos transformatorius siūlo geriausią ekonominę vertę komunaliniams elektros tinklams. Mažesni eksploataciniai nuostoliai, didesnė perkrovos galimybė ir ilgesnis tarnavimo laikas daugiau nei kompensuoja didesnes pradines išlaidas. „Lugao“ esame įsipareigoję savo klientams teikti alyvos transformatorius, kurie užtikrina geriausią ekonominę vertę, derindami aukštą našumą ir ilgalaikį patikimumą.

6. Dažnai užduodami klausimai (DUK)

1 klausimas: kokia yra tipinė alyvos transformatoriaus eksploatavimo trukmė?

Atsakymas: Gerai suprojektuoto ir tinkamai prižiūrimo alyvinio transformatoriaus tarnavimo laikas gali siekti 30–40 metų, o kai kuriais atvejais ir ilgiau. Eksploatavimo trukmę pirmiausia lemia popierinės izoliacijos ir izoliacinės alyvos būklė. Reguliari priežiūra, įskaitant alyvos bandymą ir filtravimą, gali žymiai pailginti transformatoriaus tarnavimo laiką. „Lugao Power Co., Ltd.“ suprojektuojame savo alyvos transformatorių, kad būtų užtikrintas ilgalaikis patikimumas, tvirta konstrukcija ir aukštos kokybės medžiagos.

2 klausimas: kuo alyvinis transformatorius priešgaisrinės saugos požiūriu skiriasi nuo sauso tipo transformatorių?

Atsakymas: Alyva panardintuose transformatoriuose yra degaus skysčio (alyvos), kuris kelia gaisro pavojų. Sauso tipo transformatoriai laikomi saugesniais gaisro pavojaus požiūriu, nes jie pagaminti iš nedegių medžiagų. Tačiau alyvos transformatoriaus gaisro riziką galima sumažinti naudojant tokias konstrukcijos ypatybes kaip priešgaisrinės sienos, gaisro gesinimo sistemos ir mažiau degių skysčių (pvz., sintetinių esterių) naudojimas. Daugelis komunalinių paslaugų renkasi alyvinius transformatorius dėl jų aukščiausios kokybės ir patikimumo, sutinka su didesne gaisro rizika mainais už naudą ir įgyvendina atitinkamas saugos priemones. Pasirinkimas tarp dviejų tipų priklauso nuo konkrečios paskirties ir vietos saugos reikalavimų.

3 klausimas: kokia alyvos paskirtis panardintame transformatoriuje?

Atsakymas: Alyva panardintame transformatoriuje atlieka dvi esmines funkcijas: užtikrina elektros izoliaciją tarp apvijų ir bako ir veikia kaip aušinimo skystis. Didelis alyvos dielektrinis stiprumas apsaugo nuo elektros gedimo, o šilumos laidumas leidžia sugerti šilumą iš šerdies ir apvijų bei perduoti ją į rezervuaro sieneles. Aliejus taip pat suteikia švarią, inertišką aplinką apvijomis, apsaugo jas nuo drėgmės ir deguonies. Alyvos būklė yra labai svarbi transformatoriaus veikimui ir ilgaamžiškumui.

4 klausimas: kas yra ištirpusių dujų analizė (DGA) ir kodėl ji svarbi?

Atsakymas: Ištirpusių dujų analizė (DGA) yra diagnostikos metodas, naudojamas alyvinio transformatoriaus būklei įvertinti. Alyva turi ištirpusių dujų, kurios susidaro dėl skirtingų transformatoriaus gedimų. Analizuojant šių dujų sudėtį ir koncentraciją, galima nustatyti gedimo tipą ir sunkumą. DGA yra esminė priemonė siekiant išvengti gedimų ir prailginti transformatoriaus tarnavimo laiką. DGA rekomenduojama atlikti reguliariais intervalais, paprastai kasmet arba du kartus per metus.

5 klausimas. Kokie yra aplinkosaugos aspektai naudojant alyvos transformatorius?

Atsakymas: Pagrindinis su alyva panardintais transformatoriais susijęs su aplinka susijęs pavojus yra naftos išsiliejimas, galintis užteršti dirvožemį ir vandenį. Siekiant sumažinti šią riziką, transformatoriuose įrengtos izoliavimo sistemos, pvz., alyvos surinkimo duobės. Be to, didėja tendencija naudoti biologiškai skaidžius ir mažiau degius izoliacinius skysčius, tokius kaip sintetiniai esteriai, kurie daro mažesnį poveikį aplinkai. Naudotos transformatorių alyvos utilizavimas turi būti vykdomas laikantis aplinkosaugos taisyklių. „Lugao Power Co., Ltd.“ esame įsipareigoję gaminti ekologiškai švarią gamybą ir siūlome transformatorius su sintetinių esterių skysčiais ir tvirta, nepralaidžia konstrukcija.

7. Išvada

Alyvos transformatorius yra neabejotinas komunalinio elektros tinklo darbinis arkliukas. Dėl išskirtinio patikimumo, efektyvaus šilumos valdymo, ilgo eksploatavimo ir palankios ekonomijos jis yra tinkamiausias komunalinių paslaugų pasirinkimas visame pasaulyje. Alyva užtikrina esminę elektros izoliaciją ir aušinimą, todėl transformatorius gali veikti efektyviai ir patikimai pačiomis sudėtingiausiomis sąlygomis. Galimybė stebėti transformatoriaus būklę atliekant alyvos bandymus ir prižiūrėti transformatorių per ilgą tarnavimo laiką, todėl jis yra patikimas turtas. Nors egzistuoja kitos technologijos, pvz., sausieji transformatoriai, alyvos transformatorius išlieka dominuojančia aukštos įtampos ir didelės galios technologija. Įrodytas transformatoriaus našumas kartu su galimybe jį prižiūrėti ir atnaujinti užtikrina, kad jis ir toliau bus elektros tinklo pagrindas ateinančius dešimtmečius.

„Lugao Power Co., Ltd.“ jau daugiau nei du dešimtmečius gaminame aukštos kokybės alyvos transformatorių. Mūsų transformatoriai sukurti taip, kad atitiktų aukščiausius našumo, patikimumo ir efektyvumo standartus. Esame įsipareigoję savo klientams teikti geriausius įmanomus produktus ir paslaugas, todėl kviečiame susisiekti su mumis ir sužinoti daugiau apie mūsų alyvos transformatorių sprendimus.

Susisiekite su Lugao Power Co.,Ltd. šiandienNorėdami sužinoti daugiau apie mūsų alyvos transformatorių sprendimus jūsų komunalinio masto elektros tinklo programoms.
