Kaip pasirinkti tinkamą dėžės tipo pastotę savo projektui

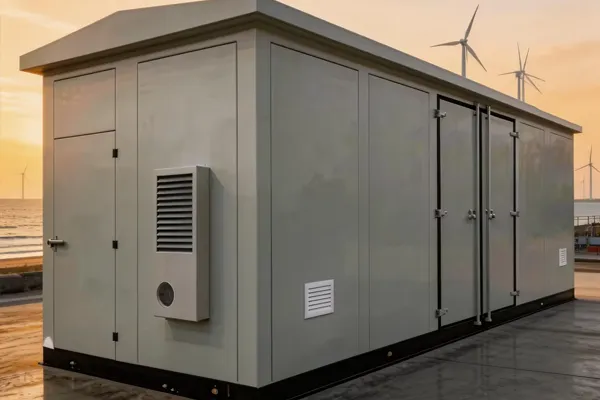

A Dėžės tipo pastotėyra kompaktiškas energijos paskirstymo sprendimas, kuriame integruoti aukštos įtampos skirstomieji įrenginiai, transformatorių, žemos įtampos skirstomąją įrangą ir apsaugos įrenginius į vieną surenkamą korpusą. Jis plačiai naudojamas pramoniniuose parkuose, komerciniuose pastatuose, gyvenamosiose bendruomenėse, atsinaujinančios energijos projektuose, kasybos aikštelės ir laikinosios elektros energijos tiekimo sistemos.

Kaip energijos perdavimo ir paskirstymo įrangos gamintojas, Lugao tiekia transformatorius, skirstomuosius įrenginius, grandinės pertraukikliai, skyrikliai, žaibo iškrovikliai, CT / PT / VT ir pritaikyti OEM / ODM sprendimai komunalinėms reikmėms, pramonės ir infrastruktūros projektai. Remdamasi projekto reikalavimais, „Lugao“ gali padėti klientams techninė konfigūracija, gaminių pasirinkimas ir pritaikyti pastočių sprendimai.

Kas yra dėžutės tipo pastotė?

Dėžės tipo pastotė taip pat žinoma kaip surenkama pastotė arba kompaktiška pastotė. Jis skirtas gauti vidutinės įtampos elektros energiją, transformuoti ją į žemą ir saugiai paskirstyti elektros energiją galutiniams vartotojams.

Pagrindiniai komponentai

• Aukštos įtampos blokas:Naudojamas įeinančios galios valdymui, apsaugai ir perjungimui.
• Transformatoriaus blokas:Konvertuoja įtampą, kad atitiktų projekto paskirstymo reikalavimus.
• Žemos įtampos blokas:Paskirsto maitinimą elektros apkrovoms ir galutinėms grandinėms.
• Korpusas:Apsaugo vidinę įrangą nuo oro, dulkių ir išorės poveikio.
• Apsaugos įtaisai:Padėkite užtikrinti saugų veikimą perkrovos, trumpojo jungimo ar gedimo metu.

Kodėl projektų savininkai renkasi dėžės tipo pastotes

• Kompaktiška struktūra:Sutaupo įrengimo vietą, palyginti su tradicinėmis pastotėmis.
• Greitas montavimas:Gamykloje surinkta konstrukcija sumažina statybos vietoje laiką.
• Lankstus pritaikymas:Tinka pramoniniams, komerciniams, komunaliniams ir atsinaujinančios energijos projektams.
• Patikima apsauga:Uždara konstrukcija pagerina įrangos saugumą ir veikimo stabilumą.
• Pasirinktinė konfigūracija:Gali būti suprojektuotas pagal įtampos lygį, talpą, išdėstymą ir vietos sąlygas.

Pagrindiniai veiksniai renkantis dėžės tipo pastotę

1. Patvirtinkite įtampos lygį

Įtampos lygis turi atitikti projekto prijungimo prie tinklo ir apkrovos reikalavimus. Įprastos konfigūracijos apima vidutinės įtampos įėjimą ir žemos įtampos išėjimą skirstomiesiems tinklams.

• Patikrinkite įeinančią tinklo įtampą.
• Patvirtinkite reikiamą galutinio naudojimo įrangos išėjimo įtampą.
• Užtikrinkite, kad būtų laikomasi vietinių elektros standartų ir projekto specifikacijų.

2. Apskaičiuokite transformatoriaus talpą

Transformatoriaus talpa yra vienas iš svarbiausių pasirinkimo veiksnių. Per maža talpa gali sukelti perkrovą, o per dideli pajėgumai gali padidinti investicijas ir energijos nuostolius.

• Apskaičiuokite bendrą prijungtą apkrovą.
• Apsvarstykite apkrovos augimą būsimai plėtrai.
• Įvertinkite didžiausią paklausą ir nuolatinio veikimo reikalavimus.
• Pasirinkite transformatoriaus tipą pagal efektyvumą, aplinką ir priežiūros poreikius.

3. Įvertinkite diegimo aplinką

Vietos sąlygos tiesiogiai įtakoja gaubto projektą, izoliacijos lygį, vėdinimą ir apsaugos klasę.

• Įrengimas lauke:Reikalingas oro sąlygoms atsparus, antikorozinis ir ventiliacinis dizainas.
• High-temperature areas:Reikia tinkamo šilumos išsklaidymo ir transformatoriaus aušinimo.
• Dulkėta arba drėgna aplinka:Reikia didesnės gaubto apsaugos ir sandarinimo efektyvumo.
• Didelio aukščio svetainės:Gali prireikti specialaus izoliacijos projekto ir techninio reguliavimo.

4. Pasirinkite tinkamą išdėstymą

Vidinis išdėstymas turėtų padėti saugiai eksploatuoti, lengvai prižiūrėti ir efektyviai prijungti kabelius.

• Europos stiliaus išdėstymas:Dažniausiai naudojamas kompaktiškoms ir integruotoms paskirstymo sistemoms.
• Amerikietiško stiliaus išdėstymas:Dažnai naudojamas ten, kur transformatoriaus ir perjungimo funkcijos yra glaudžiai integruotos.
• Individualus išdėstymas:Tinka projektams, kuriems būdingi specialūs erdvės, kabelio krypties ar veikimo reikalavimai.

5. Peržiūrėkite apsaugos ir saugos reikalavimus

Saugos projektas turėtų apimti elektros apsaugą, mechaninę apsaugą ir operatoriaus saugą.

• Apsauga nuo perkrovos ir trumpojo jungimo
• Įžeminimo sistemos projektavimas
• Blokavimo ir veikimo saugos priemonės
• Apsaugos nuo lanko ir gedimų izoliavimo parinktys
• Aiškios įspėjamosios etiketės ir prieiga prie priežiūros

Dėžės tipo pastočių pasirinkimo lentelė

Atrankos faktorius	Ką patikrinti	Kodėl tai svarbu	Rekomenduojamas veiksmas
Voltage Level	Įeinanti įtampa ir išėjimo įtampa	Užtikrina suderinamumą su tinklu ir elektros apkrovomis	Prieš pasirinkdami patvirtinkite projekto brėžinius ir vietos tinklo reikalavimus
Transformatoriaus talpa	Bendra apkrova, didžiausia paklausa ir būsima plėtra	Apsaugo nuo perkrovų ir išvengia nereikalingų investicijų	Pasirinkite pajėgumą pagal faktinės apkrovos skaičiavimą ir rezervinę maržą
Diegimo aplinka	Lauko/vidaus aikštelė, temperatūra, drėgmė, dulkės ir aukštis virš jūros lygio	Turi įtakos gaubto apsaugai, izoliacijai ir vėsinimui	Pasirinkite tinkamą apsaugos klasę, ventiliaciją ir antikorozinę konstrukciją
Perjungimo įrenginio konfigūracija	Įėjimo spinta, išeinamoji spinta, apskaitos ir apsaugos mazgai	Nustato galios valdymą, apsaugą ir veikimo lankstumą	Konfigūruoti pagal paskirstymo schemą ir priežiūros reikalavimus
Saugumo apsauga	Įžeminimo, blokavimo, apsaugos nuo gedimų ir įspėjimo sistemos	Pagerina operatoriaus saugumą ir sistemos patikimumą	Laikykitės galiojančių elektros standartų ir projekto saugos specifikacijų
Tinkinimo poreikiai	Matmenys, spalva, išdėstymas, kabelio įvedimas ir OEM/ODM reikalavimai	Padeda įrangai atitikti projekto vietos ir prekės ženklo reikalavimus	Dirbkite su patyrusiu gamintoju, pvz., Lugao, kad sukurtumėte individualų dizainą

Įprasti taikymo scenarijai

Pramoniniai projektai

• Gamyklos ir gamybos linijos
• Kasybos ir sunkiosios pramonės vietos
• Pramoniniai parkai ir gamybos bazės

Komercinės ir visuomeninės patalpos

• Prekybos centrai ir biurų pastatai
• Ligoninės, mokyklos ir savivaldybės įstaigos
• Gyvenamųjų namų bendrijos ir miestų skirstomieji tinklai

Atsinaujinančios energijos projektai

• Solar power plants
• Vėjo energijos surinkimo sistemos
• Energijos kaupimo ir paskirstytos gamybos projektai

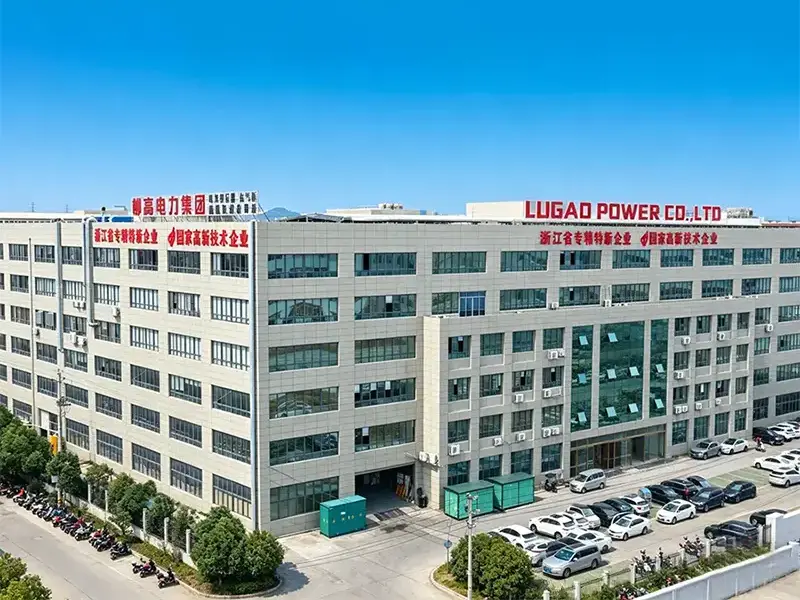

Kodėl verta rinktis Lugaodėžės tipo pastočių sprendimams?

Tinkamo tiekėjo pasirinkimas yra toks pat svarbus kaip ir tinkamos įrangos pasirinkimas. Lugao palaiko pasaulinę galią projektai, turintys gamybos patirtį, platų produktų aprėptį ir į inžineriją orientuotą paslaugą.

Lugao privalumai

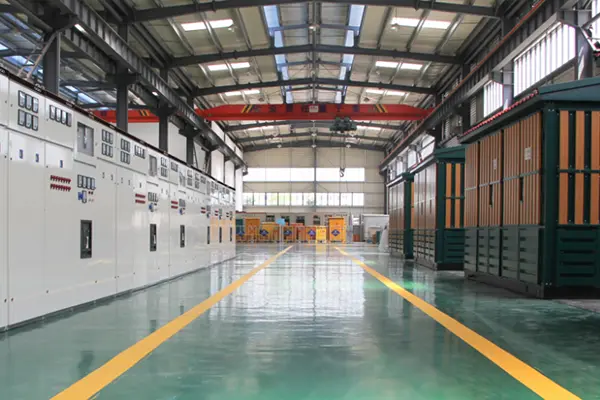

• Patirtis elektros perdavimo ir paskirstymo įrangos gamyboje
• Produktų asortimentas apima transformatorius, skirstomuosius įrenginius ir susijusią apsaugos įrangą
• Individualūs OEM/ODM sprendimai įvairioms projektų specifikacijoms
• Parama komunalinių paslaugų, pramonės, infrastruktūros ir atsinaujinančios energijos programoms
• Techninė pagalba konfigūruojant, išdėstant ir pasirenkant įrangą

Išvada

TeisėDėžės tipo pastotėturi būti parenkamas pagal įtampos lygį, transformatoriaus galingumą, įrengimo aplinka, apsaugos reikalavimai ir būsimi plėtros poreikiai. Dirbant su patyrusiu Gamintojas, pavyzdžiui, Lugao, projektų savininkai gali pagerinti įrengimo efektyvumą, sistemos saugą ir ilgalaikę veiklą elektros paskirstymo patikimumas.
