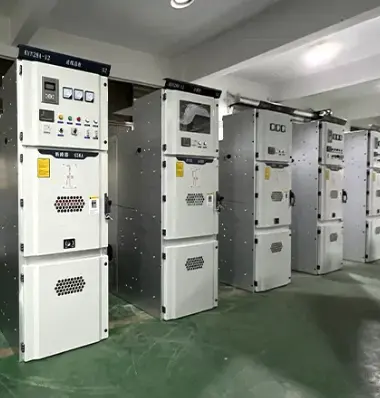

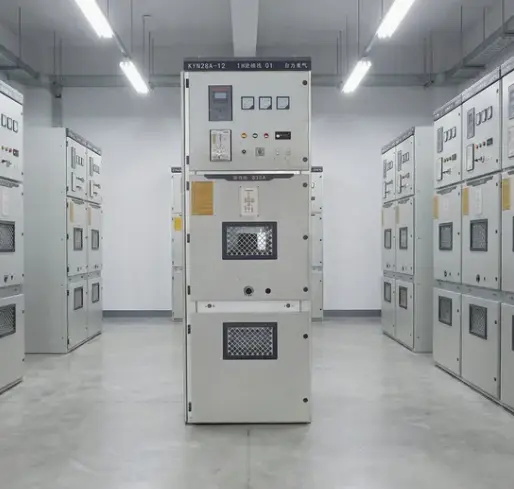

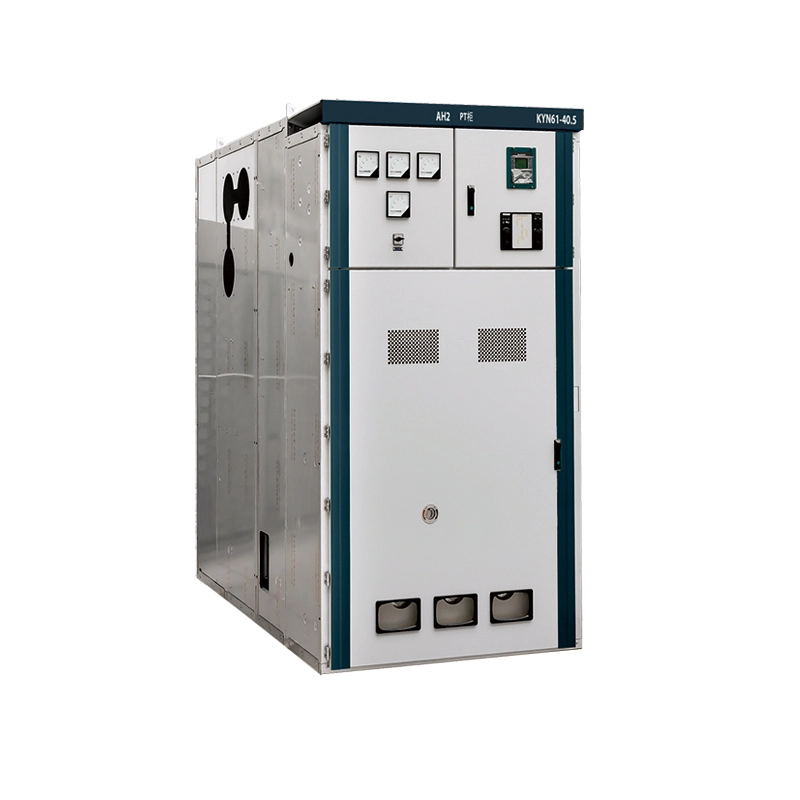

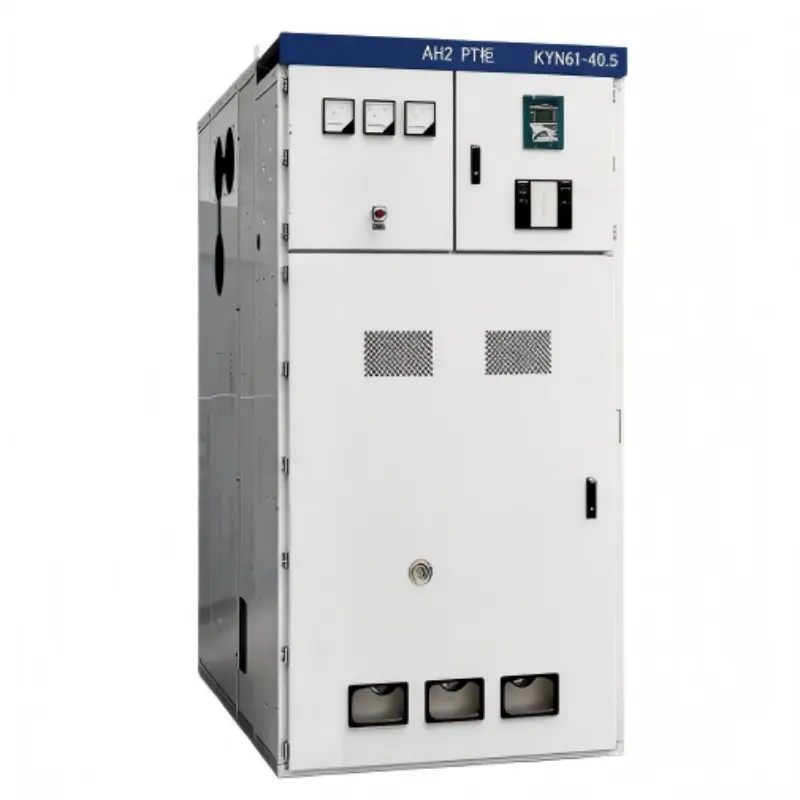

KYN aukštos įtampos oro izoliuotas skydinis skirstomasis įrenginys

Kas yra KYN aukštos įtampos oro izoliuotas skydinis skirstomasis įrenginys?

Jungiklis yra metalu dengtas, oru izoliuotas, vidaus vidutinės įtampos skirstomųjų įrenginių mazgas, skirtas trifazėms kintamosios srovės maitinimo sistemoms, veikiančioms nuo 3,6 kV iki 40,5 kV, 50 Hz arba 60 Hz.

Pavadinimas "KYN" atitinka Kinijos nacionalinio standarto pavadinimą

K – apkaltas metalu

Y – rankinio vežimėlio tipas

N – patalpose

Skirtingai nuo dujomis izoliuotų skirstomųjų įrenginių (GIS), kuriuose naudojamas SF6, KYN serija priklauso nuo atmosferos oro kaip pagrindinės dielektrinės terpės tarp įtampingųjų dalių ir žemės.

Ką tai gali padaryti?

Šis KYN aukštos įtampos oro izoliacijos skydinis skirstytuvas yra centrinis aukštos įtampos elektros įrangos valdymo, apsaugos ir izoliavimo centras. Jo pagrindinės funkcijos apima:

1. Priimkite ir paskirstykite elektros energiją – pagrindinė šyna gauna įeinančią energiją iš transformatoriaus arba generatoriaus, tada paskirsto ją keliems išeinantiems tiektuvams. Kiekvieną tiektuvą galima perjungti atskirai.

2. Apsaugokite nuo elektros gedimų – integruoti vakuuminiai grandinės pertraukikliai (įdėta į nuimamą rankinį vežimėlį) automatiškai įsijungia per milisekundes, kai nustatomos perkrovos, trumpojo jungimo ar įžeminimo gedimo sąlygos. Srovės transformatoriai jaučia gedimą; apsauginės relės inicijuoja išjungimo komandą.

3. Atskirkite įrangą techninei priežiūrai – rankinę vežimėlį galima iškelti į „atjungtą“ padėtį, sukuriant matomą oro tarpą tarp pertraukiklio ir fiksuotų pirminių kontaktų. Sklendės automatiškai užsidaro virš nuolatinių fiksuotų kontaktų, todėl galima saugiai patikrinti pertraukiklį neatjungiant visos šynos.

4. Pateikite matavimą ir stebėjimą realiuoju laiku – Srovės transformatoriai (CT) ir įtampos transformatoriai (VT), sumontuoti kabelių skyriuje, tiekia signalus į ampermetrus, voltmetrus, elektros kokybės analizatorius ir nuotolinius terminalų blokus (RTU).

5. Įjunkite saugų įžeminimą – rankiniu būdu valdomas įžeminimo jungiklis, mechaniškai sujungtas su rankinio vežimėlio padėtimi, leidžia saugiai įžeminti kabelio pusę prieš pradedant techninės priežiūros darbus.

6. Suderinti su apsauginėmis relėmis – Šiuolaikinės mikroprocesorinės relės (pasirinktinai) užtikrina kryptinio viršsrovių, diferencialo, riboto įžeminimo ir pertraukiklio gedimo apsaugą. Ryšys per Modbus arba IEC 61850 leidžia integruoti į SCADA sistemas.

Iš esmės KYN aukštos įtampos oro izoliuotas skydinis skirstomasis įrenginys yra vidutinės įtampos tinklų darbo arkliukas – tvirtas, skaidrus (oro izoliuotas, kad galėtumėte matyti, kas vyksta) ir ekonomiškas patalpų įrengimui.

Produkto parametrai

Produkto privalumai

1. Tikra metalu dengta konstrukcija su skirstymu

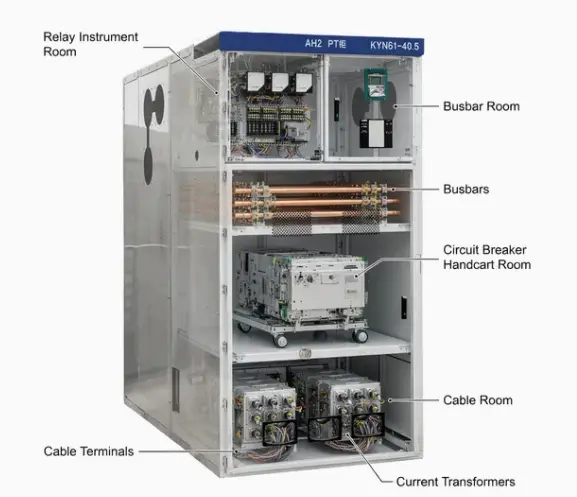

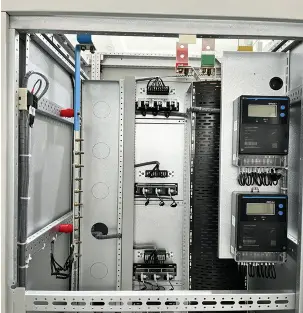

Mūsų KYN skirstomieji įrenginiai padalija skydą į keturis visiškai atskirtus skyrius:

● Šynų skyrius (viršuje gale)

● Pertraukiklio rankinio vežimėlio skyrius (viduryje priekyje)

● Kabelių skyrius (galinės dalies apačioje)

● Žemos įtampos prietaisų skyrius (viršuje priekyje)

Kiekvienas skyrius yra atskirtas 3 mm storio cinkuoto plieno užtvaromis su varžtais užsukamais prieigos dangčiais. Šiuo atskyrimu pasiekiama:

● Gedimų izoliavimas – jei viename skyriuje atsiranda vidinis lankas, jis negali išplisti į gretimus skyrius. Mūsų dizainas išlaikė IAC AFLR bandymą iki 40 kA per 1 sekundę.

● Personalo sauga – operatoriai gali atidaryti pertraukiklio skyriaus dureles, kad galėtų patekti į rankinį vežimėlį, kol šynos lieka įtampingos, bet visiškai uždarytos už fiksuotų plieninių užtvarų.

● Lygiagreti priežiūra – kabelio užbaigimo darbai gali būti atliekami, kol atliekama pertraukiklio skyriaus priežiūra.

2. Automatinės langinės apsaugai nuo tiesioginio kontakto

Kai rankinė vežimėlis pajuda iš prijungtos į bandomąją padėtį, nerūdijančio plieno langinės automatiškai slysta per fiksuotus pirminius kontaktus (linijos ir krovinio pusėse). Pagrindinės savybės:

● Medžiaga – 3 mm storio nerūdijantis plienas (ne aliuminis ar plastikas)

● Veikimas – spyruoklinis, saugus (langinės užsidaro net lūžus mechanizmui spyruoklei – padeda gravitacija)

● Užraktas – langinių negalima atidaryti rankiniu būdu, nebent nuimtas rankinis vežimėlis ir naudojamas specialus atrakinimo įrankis (apsaugo nuo neteisėtos prieigos).

● Izoliacija – langinės yra padengtos 2 mm izoliacine epoksidine danga galinėje pusėje, kad būtų išvengta indukuotos įtampos

3. Oro izoliacija – be SF6 dujų

Skirtingai nei dujomis izoliuoti skirstomieji įrenginiai (GIS), KYN aukštos įtampos oro izoliuoti skydiniai skirstomieji įrenginiai kaip izoliacinę terpę naudoja tik atmosferos orą. Tai suteikia daug privalumų:

● Nulinis šiltnamio efektą sukeliančių dujų išmetimas – SF6 pasaulinio atšilimo potencialas yra 23 500 kartų didesnis nei CO2. ES ir daugelio JAV valstijų reguliavimo institucijos riboja SF6 naudojimą. Oro izoliuotas KYN yra ateities pasirinkimas.

● Nereikalaujama dujų tvarkymo įrangos – GIS reikia brangių dujų vežimėlių, manometrų, nuotėkio detektorių ir sertifikuotų technikų papildymui. KYN to nereikia.

● Vizualiai patikrinami oro tarpai – operatoriai gali matyti atvirus kontaktus arba tarpą tarp rankinės ir fiksuotų kontaktų. SF6 įranga viską slepia už sandarių gaubtų.

● Mažesnės gyvavimo ciklo sąnaudos – nereikia papildyti dujų, nereikia periodiškai tikrinti drėgmės, nekeičiama sandariklio. Oras nemokamas.

5. Didelis trumpojo jungimo atsparumas

MūsųKYN skirstomieji įrenginiaipasiekia:

● Nominali trumpalaikė atsparumo srovė – Iki 50kA 3 sekundes

● Vardinė didžiausia atsparumo srovė – Iki 125kA

● Vidaus lanko klasifikacija – IAC AFLR 40kA/1s (prieinama priekyje, šone, gale)

Šie rodikliai viršija įprastus komunalinių paslaugų reikalavimus (paprastai 25 kA arba 31,5 kA 3 sekundes). Didelis atsparumas atsiranda dėl:

● Dvigubai sulankstyti 2,5 mm šynų atraminiai laikikliai

● Sidabruotos varinės šynos su mažiausiai 70 Nm varžto sukimo momentu

● Izoliuotos šynų įvorės, kad būtų išvengta fazių perjungimų veikiant vibracijai.

Produkto savybės

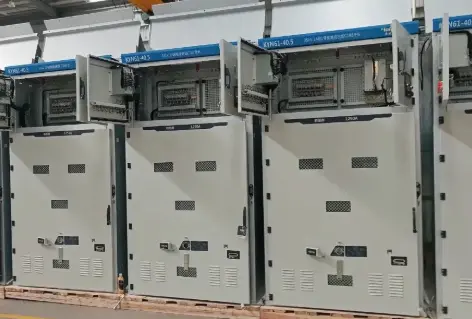

Gamybos detalės

Rėmas ir korpusas

1. Medžiaga: 2,5 mm šalto valcavimo plieno rėmas; 3,0 mm skyrių užtvarai

2. Formavimas: pjaustytas lazeriu, perforuotas CNC, suvirintas robotu MIG

3. Dengimas: Devynių etapų procesas – E-coat gruntas + poliesterio miltelinis dažymas, 100-120μm storio. Druskos purškimas >1000 val

4. Spalva: RAL 7035 (šviesiai pilka) standartas

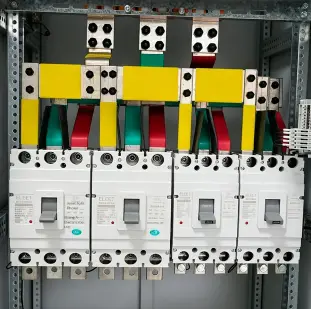

Šynų sistema

1. Varis: 99,95 % E-Cu, laidumas ≥58 MS/m

2. Jungtys: pasidabruotos (10 μm) + Belleville poveržlės, susuktos iki 70 Nm su raudonų dažų žymėjimu

3. Izoliacija: nuo karščio susitraukiančios liepsną slopinančios movos, dalinis iškrovimas <5pC esant 15kV

4. Atraminiai izoliatoriai: epoksidinė derva su silicio dioksido užpildu, valkšnumas ≥20mm/kV

Rankinių vežimėlių gamyba

1. Važiuoklė: Milteliniu būdu padengta juoda; keturi MoS2-nailoniniai volai (kiekvieno apkrova 500 kg)

2. Stovas: „Acme“ švino varžtas, 10 apsisukimų bandymas iki prijungimo, sukimo momentas <15 Nm

3. Pertraukiklio tvirtinimas: Tiesioginis varžto priveržimas Lugao VCB arba ABB VD4/Siemens 3AH

4. Pagalbiniai kontaktai: 8NO+8NC, sidabrinis-nikelis, 10A prie 250V kintamosios srovės

Pakavimas, pristatymas ir aptarnavimas po pardavimo

Pakavimas ir siuntimas

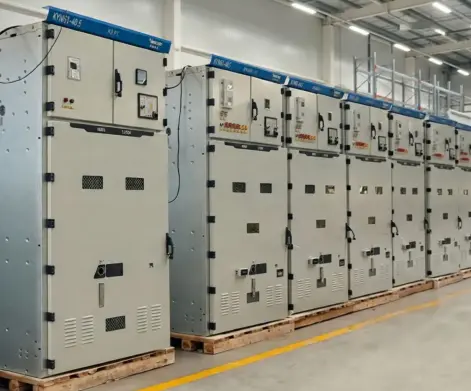

Kiekviena KYN oro izoliacija metalu dengta skirstomoji spinta yra apsaugota drėgmei nepralaidžia plėvele, putplasčio ar kampų apsaugais ir supakuota į eksporto medines dėžes arba sustiprintus padėklus pagal siuntimo reikalavimus. Vakuuminio grandinės pertraukiklio rankiniai vežimėliai, prietaisai ir priedai gali būti pritvirtinti arba atskirai apsaugoti, kad būtų sumažintas judėjimas transportavimo metu. Pristatymas gali būti organizuojamas jūrų arba sausumos transportu pagal projekto paskirties vietą.

Aptarnavimas po pardavimo

Lugaoteikia techninę pagalbą montavimui, paleidimui ir eksploatacijai pagal patvirtintą užsakymo sutartį. Prieš išsiunčiant gali būti pateikti elektros brėžiniai, antrinės laidų schemos, naudojimo instrukcijos ir įprastinių bandymų ataskaitos. Garantijos sąlygos ir atsarginių dalių palaikymas teikiami pagal sutartį ir patvirtintą techninį susitarimą.
