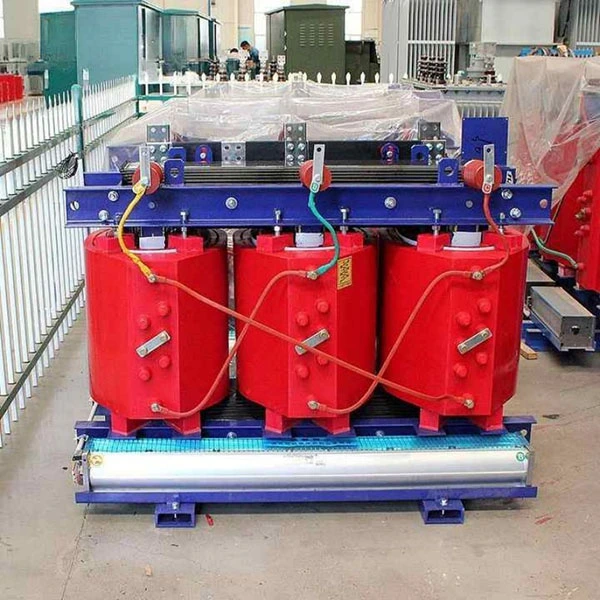

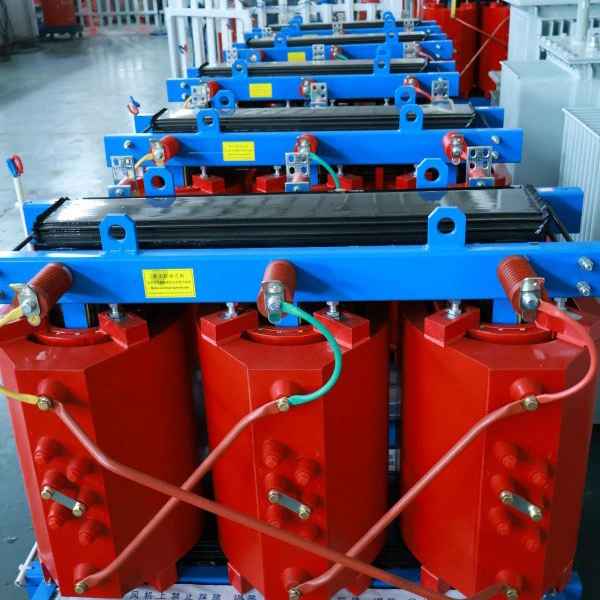

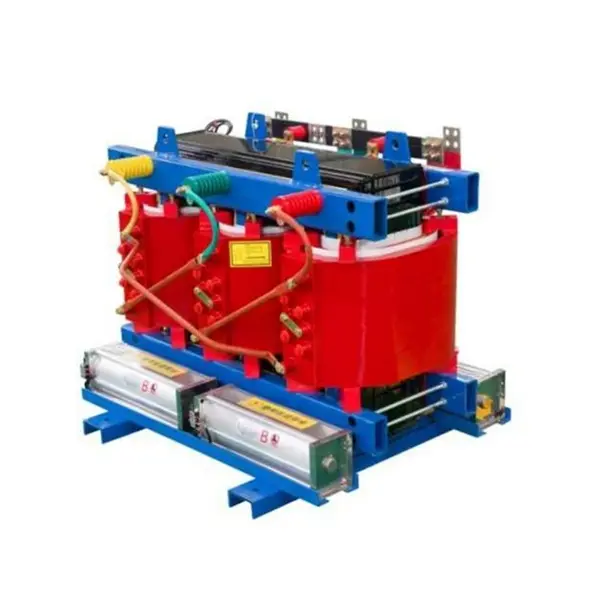

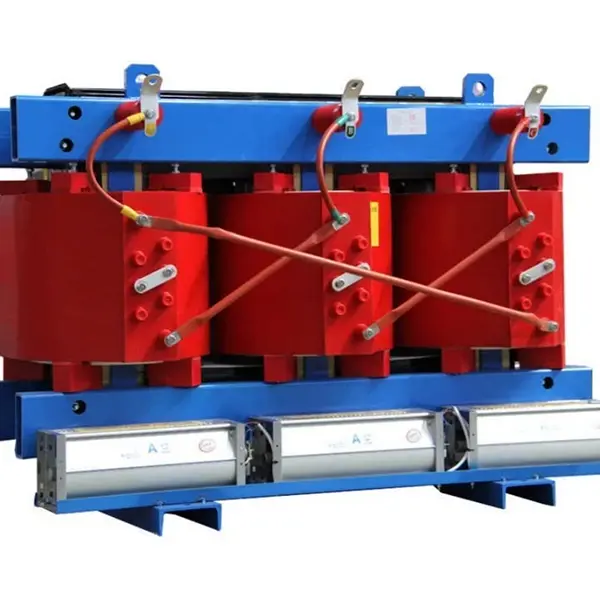

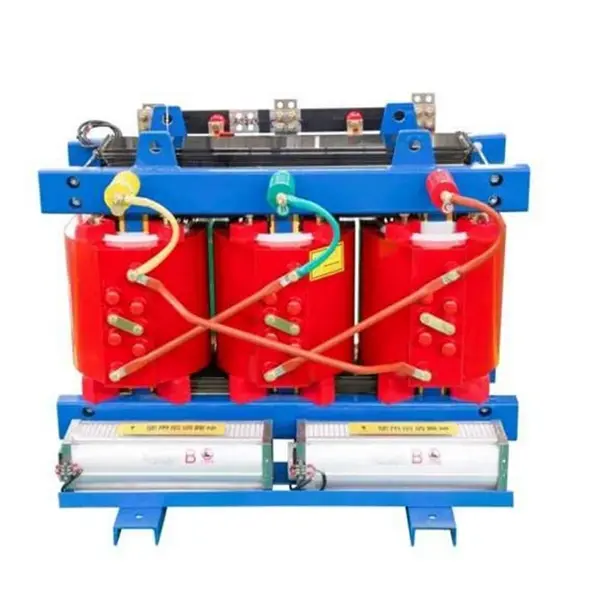

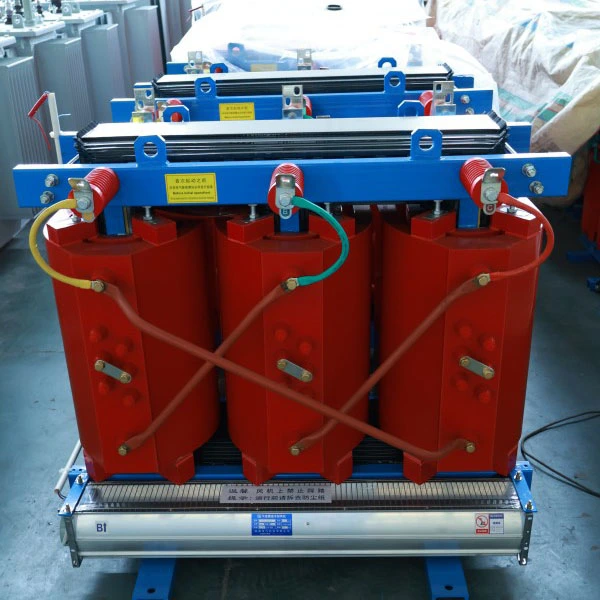

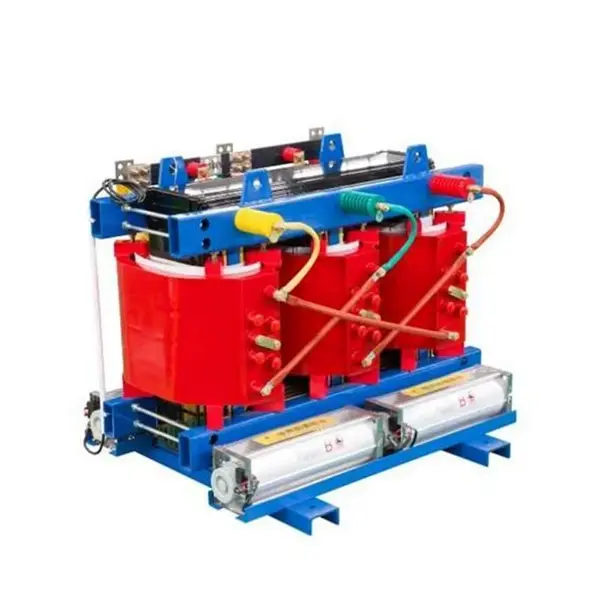

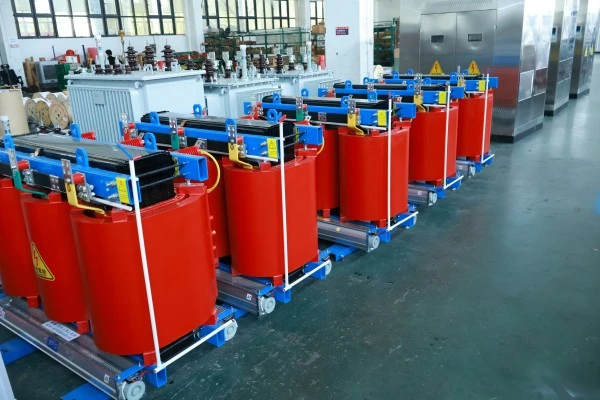

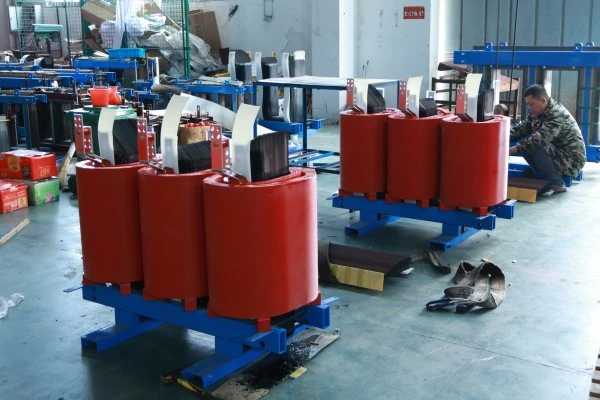

SCB13 800kva epoksidinės dervos liejimo galios transformatorius

Kas yra ši įranga?

SCB13-800kVA epoksidinės dervos liejimo galios transformatorius yra trifazis galios transformatorius, pagamintas naudojant vakuuminio epoksidinės dervos liejimo procesą. Jis priklauso energiją taupančiai sausojo tipo transformatorių šeimai.

Modelio kodo suskirstymas:

● S – trijų fazių

● C – Lieta derva (epoksidinė derva)

● B – Žemos įtampos folijos apvija

● 13 – našumo serijos kodas, nurodantis energijos vartojimo efektyvumo lygį

Ką tai daro?

Pagrindinė šios įrangos funkcija yra sumažinti aukštą įtampą (10 kV arba 35 kV) į žemą įtampą (400 V / 380 V), užtikrinant saugų ir stabilų maitinimą įvairioms elektros apkrovoms. Skirtingai nuo tradicinių alyvos pripildytų transformatorių, aušinimui nenaudojama izoliacinė alyva. Vietoj to, jis veikia naudojant kietą epoksidinę izoliaciją kartu su natūraliu oro aušinimu.

Produkto aprašymas

SCB13-800kVA epoksidinės dervos liejimo galios transformatorius yra didelio efektyvumo,trifazis sauso tipo transformatoriussukurtas šiuolaikiniam elektros paskirstymui. Jame yra epoksidinės dervos vakuuminis liejimas, žemos įtampos folijos apvijos ir jis atitinka GB 20052-2020 2 lygio energijos vartojimo efektyvumo standartus (artėja prie 1 lygio). Idealiai tinka naudoti, kai reikia taupyti energiją, priešgaisrinę saugą ir patikimumą.

Vardinė 800 kVA su standartiniu 10 kV/0,4 kV įtampos santykiu (pritaikoma iki 6 kV, 20 kV arba 35 kV). Kieta epoksidinė izoliacija be alyvos pašalina nuotėkio, gaisro ir sprogimo riziką, todėl ji tinka aukštybiniams pastatams, metro, ligoninėms, duomenų centrams ir chemijos gamykloms.

Pagrindinės elektrinės charakteristikos: nuostoliai be apkrovos ≤1090W, apkrovos nuostoliai (120°C) ≤6260W, trumpojo jungimo varža 6% (reguliuojama 4%-10%), dalinis iškrovimas ≤5pC ir triukšmas ≤55dB 1 metro atstumu.

Įrengta išmanioji temperatūros valdymo sistema (PT100 jutikliai, automatinis ventiliatoriaus paleidimas/išjungimas, perkaitimo signalizacija ir išjungimas) ir RS485 komunikacija, skirta BA sistemos integravimui. VPI liejimo procesas užtikrina drėgmei atsparią, ugniai atsparią kapsuliaciją. Šerdyje naudojamas didelio pralaidumo silicio plienas su laiptinėmis jungtimis. Standartinė apsauga IP20 (IP23 neprivaloma).

SCB13-800kVA, turintis 30 metų konstrukcinį tarnavimo laiką ir minimalią techninę priežiūrą, yra patikimas ir ekonomiškas pasirinkimas naujoms ar atnaujintoms paskirstymo sistemoms.

Produkto taikymas

Tipinės programos:

Aukštybiniai pastatai, komerciniai kompleksai, ligoninės, duomenų centrai, metro stotys, oro uostai, chemijos gamyklos, atsinaujinančios energijos stotys ir visos vietos, kur priešgaisrinė sauga yra esminis reikalavimas.

Produkto funkcija

Didelis efektyvumas ir energijos taupymas – mažesnės veiklos sąnaudos

Tuščiosios eigos nuostoliai sumažinti 20%-37%, palyginti su SCB11 serija; apkrovos nuostoliai sumažinti 15–30 %

Įprasti 800 kVA tuščiosios eigos nuostoliai ≤ 1090 W, apkrovos nuostoliai (esant 120 °C) ≤ 6260 W

Atitinka GB 20052-2020 2 lygio energijos vartojimo efektyvumo standartus; kai kurie parametrai pasiekia 1 lygį

Ekonominės naudos apskaičiavimas:

Remiantis 8000 darbo valandų per metus 0,11 USD/kWh, palyginti su standartiniu SCB11 transformatoriumi, metinis elektros energijos sutaupymas yra maždaug 2000–2700 USD. Kainų skirtumas atsistato maždaug per 3 metus.

Sauga ir patikimumas – atsparus ugniai ir sprogimui, be rizikos

Pagrindiniai privalumai:

Savaime užgęstantis: Epoksidinės dervos užsidegimo temperatūra > 300°C; liepsna neplinta, o pati užgęsta pašalinus šilumos šaltinį

Konstrukcija be alyvos: visiškai pašalina alyvos nutekėjimo, gaisro ir sprogimo riziką; nereikia naftos sulaikymo duobės

Didelis trumpojo jungimo atsparumas: didelio stiprumo stiklo pluoštu sustiprinta konstrukcija, suformuota vakuuminio liejimo būdu, padidina trumpojo jungimo atsparumą daugiau nei 30%

Itin mažas dalinis iškrovimas: dalinis iškrovimas gali būti kontroliuojamas žemesnėje nei 5 °C temperatūroje, o tai žymiai sulėtina izoliacijos senėjimą

Realių klientų rūpesčių sprendimas:

Kl.: Įrengiant transformatorių daugiaaukščio namo rūsyje, į ką daugiausia dėmesio skiriama atliekant priešgaisrinę apžiūrą?

A: Priešgaisrinės tarnybos daugiausia dėmesio skiria „gaisro plitimo rizikai“ ir „toksiškų dūmų išmetimui“. Mūsų SCB13 naudojamas epoksidinės dervos liejimas, kuris iš prigimties yra antipirenas ir degdamas neišskiria halogenintų toksiškų dujų (atitinka GB/T 1094.11-2022). Tai yra pagrindinis pranašumas, kurio negali prilygti alyvos pripildyti transformatoriai. Daugelis komercinių kompleksų ir ligoninių projektų pirmos ir antros eilės miestuose būtent dėl ​​šios savybės praėjo griežtas priešgaisrinės saugos peržiūras.

K: Sauso tipo transformatoriai yra jautrūs drėgmei. Ar jie gali dirbti lietaus sezono metu pietiniuose regionuose?

A: Įprasti sausojo tipo transformatoriai iš tiesų yra jautrūs drėgmei, tačiau mūsų SCB13 naudojamas vakuuminis liejimo procesas, kai epoksidinė derva visiškai apvynioja apvijas ir sudaro sandarų izoliacijos sluoksnį. Šerdis ir tvirtinimo detalės yra specialiai apdorojamos nuo korozijos, leidžiančios normaliai veikti 100 % santykinės drėgmės aplinkoje. Prieš paleidžiant iš naujo po išjungimo džiovinimo apdorojimo nereikia.

Išmanusis stebėjimas – temperatūra iš pirmo žvilgsnio

Standartinė išmanioji temperatūros valdymo sistema:

Kiekvienoje fazinėje apvijoje įtaisyti PT100 platinos varžos jutikliai, skirti stebėti temperatūrą realiuoju laiku

Valdiklis cikliškai rodo trifazių apvijų temperatūrą – lengva nuskaityti

Automatiškai paleidžia/sustabdo apačioje montuojamus aušinimo ventiliatorius (paleidžiama esant >100°C, sustoja esant <80°C)

Suteikia per didelės temperatūros aliarmą (reguliuojama kontrolinė vertė) ir apsaugą nuo perkaitimo

Mažo triukšmo veikimas – tylus ir netrukdantis

Išmatuoti duomenys:

800 kVA ir mažesnėms galioms triukšmo lygis ≤ 55 dB, matuojamas 1 metro atstumu nuo įrangos

45° visiškai pakopinė juosmens šerdies jungties technologija + vibraciją slopinančios trinkelės gali dar labiau sumažinti triukšmą 5–8 dB

Didelis perkrovos pajėgumas – patikimas, kai tai svarbiausia

Perkrovos parametrai:

Natūralus vėsinimas (AN) – gali nuolat veikti esant 100% apkrovai

Priverstinis oro aušinimas (AF) – pajėgumą galima padidinti 40-50%

Atlaiko 150% vardinę apkrovą 2 valandas

Taikymo scenarijai:

Vasaros didžiausios paklausos laikotarpiai, galios apsauga nuo kritinių įvykių, laikinas apkrovos pasidalijimas sugedus vienam transformatoriui – šiais „kritiniais momentais“ SCB13 perkrovos pajėgumas užtikrina energijos tiekimo tęstinumą.

Nereikalaujantis priežiūros – be pastangų ir rūpesčių

Priežiūros privalumai:

Be alyvos – nereikia periodiškai filtruoti alyvos ar tirti alyvos chromatografiją

Lygus vyniojimo paviršius – dulkės nesikaupia lengvai

Nėra judančių dalių – itin mažas gedimų procentas

Kasdienei priežiūrai reikia tik patikrinti temperatūros ekraną ir išvalyti aušinimo oro kanalus

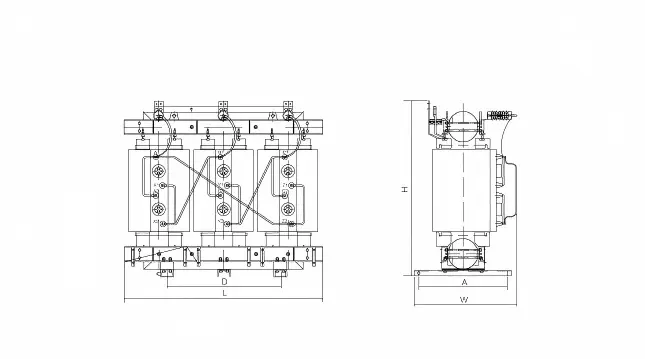

Produkto parametras (specifikacija)

Įsipareigojimas aptarnauti po pardavimo

Garantijos laikotarpis: 12 mėnesių nuo išsiuntimo datos (galima pratęsti iki 36 arba 60 mėnesių pagal mokamą paslaugų sutartį)

Techninė pagalba: nemokama techninė konsultacija visą gyvenimą; apkrovos skaičiavimas ir sprendimo optimizavimas atrankos etape

Vietos aptarnavimas: montavimo nurodymai, pagalba pradedant eksploatuoti, gedimų šalinimas (garantijos metu nemokama, po garantijos mokama)

Atsarginių dalių tiekimas: sandėlyje laikomi temperatūros reguliatoriai, ventiliatoriai, jutikliai ir kitos bendros dalys; Pristatymas kitą dieną per kurjerį
