RMU MV HV izoliuotas skirstomasis skydas su VCB

Kas tai?

RMU MV HV izoliuotas skirstomasis skydas su VCB yra gamykloje surinktas metalu uždarytas elektros paskirstymo įrenginys,Pagrindinis žiedo blokas (RMU)funkcionalumas su vakuuminio grandinės pertraukiklio (VCB) technologija. RMU leidžia konfigūruoti žiedinį tinklą – energija gali tekėti bet kuria kryptimi, užtikrinant tiekimo tęstinumą. VCB, esantis sandariame vakuuminiame pertraukiklyje, užgesina lankus per milisekundes, kai atsiranda gedimų.

RMU (Ring Main Unit) reiškia kompaktišką skirstomąjį įrenginį, skirtą kilpiniams elektros tinklams. Skirtingai nuo radialinių paskirstymo sistemų, kuriose vienas gedimas gali nutraukti maitinimą visai pasroviui, RMU leidžia sukurti žiedinę konfigūraciją: energija gali tekėti bet kuria kryptimi. Kai vienoje sekcijoje įvyksta gedimas, tą sekciją tiesiog izoliuojate, o likusi tinklo dalis ir toliau gauna maitinimą iš alternatyvaus tiekimo.

VCB (vakuuminis grandinės pertraukiklis) yra šio skydo apsaugos sistemos širdis. Sandariame vakuuminiame pertraukiklyje grandinės pertraukiklis gali užgesinti elektros lankus per milisekundes, kai įvyksta gedimas. Kadangi pertraukiklio viduje nėra oro ar alyvos, lankas užgesinamas beveik akimirksniu, sumažinant žalą pasroviui ir pailginant kontaktų tarnavimo laiką.

MV HV izoliuotas skirstomasis įrenginys rodo, kad šis gaminys veikia nuo vidutinės iki aukštos įtampos diapazone (paprastai nuo 12 kV iki 40,5 kV) ir naudoja pažangią izoliacijos technologiją – SF6 dujas arba kietą dielektriką, kad izoliuotų įtampingąsias dalis nuo aplinkos.

Ką tai gali padaryti?

1. Energijos paskirstymo valdymas – įjunkite/išjunkite grandines rankiniu būdu arba per SCADA

2. Apsauga nuo gedimų – nutraukti trumpojo jungimo sroves iki 31,5 kA

3. Tinklo izoliavimas – saugiai įžeminkite išeinančius laidus techninei priežiūrai

Šis skydas leidžia komunalinėms įmonėms, pramonės įmonėms ir komerciniams pastatams pasiekti beveik nulio prastovų, tuo pačiu išlaikant visišką personalo saugumą. Kiekvienas RMU MV HV izoliuotas skirstomųjų įrenginių skydas su VCB sukurtas taip, kad veiktų atšiauriausioje aplinkoje.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

Pagrindinės savybės

Integruota VCB apsauga --- Skirtingai nuo standartinių RMU su saugikliais, mūsų RMU MV HV izoliuotas skirstomųjų įrenginių skydas su VCB užtikrina visišką trikčių pertraukimą. Vakuuminiam pertraukikliui jo eksploatavimo metu nereikia jokios priežiūros.

Sandarus SF6 izoliacijos bakas --- Visos įtampingosios dalys yra patalpintos 3 mm nerūdijančio plieno talpykloje, kurios metinis nuotėkis yra <0,1%. Jokio valymo, izoliacijos bandymų, dulkių ar druskos rūko poveikio.

Trijų padėčių jungiklis-atjungiklis siūlo prijungtas, atjungtas ir įžemintas pozicijas su mechaniniu blokavimu, kad būtų išvengta neteisingų sekų.

Atsparumas vidiniam lankui --- Išbandyta esant 20 kA/1 s su slėgio mažinimu, nukreipiant karštas dujas nuo operatoriaus.

Kompaktiškas plotas --- Užima 30–50 % mažiau grindų ploto nei oro izoliacijos skirstomieji įrenginiai, idealiai tinka mažos erdvės pastotėms.

Nuotolinis stebėjimas --- Standartiniai pagalbiniai kontaktai ir pasirenkamas Modbus arba IEC 61850 ryšys.

Programos

● Elektros paskirstymas mieste (rūsio pastotės, komerciniai kompleksai)

● Vėjo ir saulės jėgainės (atsparios vibracijai, ekstremalioms temperatūroms)

● Pramonės įmonės (plieno, cemento, naftos chemijos)

● Duomenų centrai (III/IV pakopos veikimo laiko reikalavimai)

● Geležinkelio traukos pastotės (25kV sistemos)

● Kasybos operacijos (dulkėtoje, drėgnoje aplinkoje)

Klausimų ir atsakymų funkcija

K: Kuo VCB skiriasi nuo apkrovos pertraukimo jungiklio?

A: Apkrovos pertraukimo jungiklis pertraukia tik įprastas apkrovos sroves. Šio RMU MV HV izoliuoto skirstomojo skydo su VCB VCB per milisekundes pertraukia iki 31,5 kA gedimų sroves, naudodamas vakuuminį pertraukiklį be jonizuojančios terpės.

Gamybos detalės

Gamybos procesas

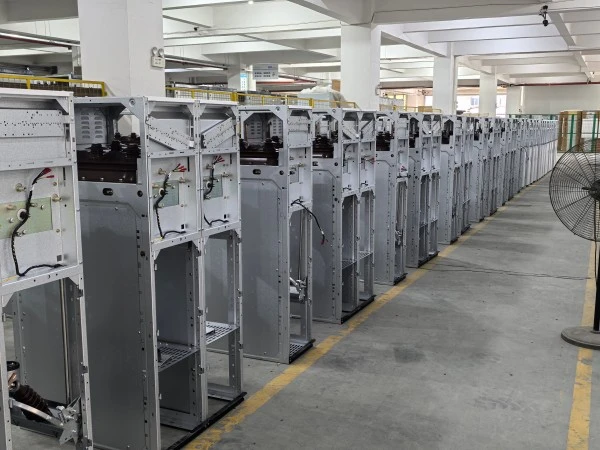

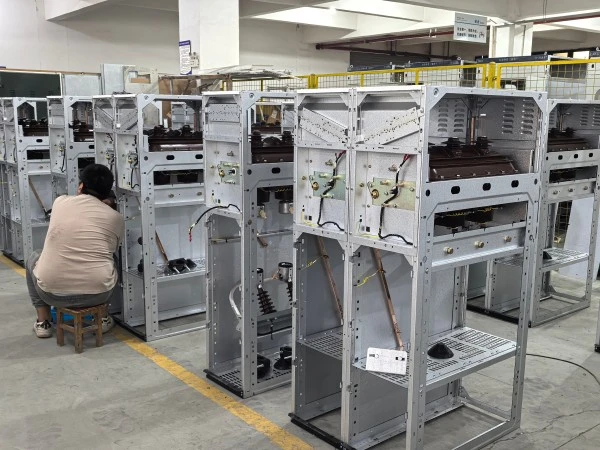

● Talpyklos gamyba --- Lazeriu pjaustytas 316L nerūdijantis plienas, suvirintas robotu, patikrintas rentgeno spinduliais, 24 valandas išbandytas slėgiu esant 0,4 MPa.

● Vakuuminio pertraukiklio mazgas --- Kiekvienam pertraukikliui atliekamas 70 kV kintamosios srovės aukštos įtampos bandymas ir kontaktinės varžos matavimas.

● SF6 apdorojimas --- Bakas ištuštintas iki <10Pa, tada užpildytas SF6 dujomis (>99,97 % grynumo, rasos taškas <-50°C). Halogeninis snifferis patikrina visus sandariklius.

● Testavimas --- Mechaninio atsparumo (1000 ciklų), dielektrinio (70kV/1min), dalinio iškrovimo (<5pC) ir vidinio lanko (20kA/1s) bandymai.

Kokybės užtikrinimas ir sertifikatai

Kodėl verta rinktis „Lugao Power“?

RMU su VCB vs RMU su saugikliu

Apskritai VCB RMU rekomenduojami vidutinio ir didelės talpos energijos paskirstymo sistemoms, kurioms reikia dažnų perjungimų, pažangios apsaugos ir nuotolinio stebėjimo. Saugiklių RMU yra ekonomiškas sprendimas transformatorių apsaugai ir mažesniems paskirstymo tinklams su santykinai stabilia apkrova.

Pakavimas, pristatymas ir aptarnavimas po pardavimo

Pakuotė

1. VCI plėvelės vidinis įvyniojimas + putplasčio paminkštinimas + 9 mm faneros dėžė

2. Transportuojant SF6 slėgis sumažintas iki 0,05MPa

Po pardavimo ir garantija

1. Garantijos laikotarpis: 12 mėnesių nuo paleidimo arba 18 mėnesių nuo išsiuntimo, atsižvelgiant į tai, kas įvyksta anksčiau.

2. Aprėptis: Medžiagos / gamybos defektai, SF6 papildymas nuotėkiams >0,5% per metus, VCB vakuumo nuostoliai.

3. Išimtys: neteisingas įrengimas, nenugalimos jėgos aplinkybės, neteisėti pakeitimai, eksploatacinės medžiagos.

Paslaugos:

1. Nemokamas nuotolinis trikčių šalinimas (24 val. atsakymas)

2. Atsarginių dalių išsiuntimas per 48 valandas (regioniniai sandėliai)

3. Galima pratęsta garantija (2, 3 arba 5 metai)

Dažnai užduodami klausimai

1 klausimas: ar galite pateikti tipo bandymų ataskaitas ir FAT?

A: Taip. Yra IEC tipo bandymų ataskaitos. Laukiame gamyklos priėmimo bandymo mūsų Džedziango gamykloje. Trečiosios šalies patikra (SGS, BV) užsakovo sąskaita.

2 klausimas: kaip tarptautiniu mastu tvarkomos garantijos pretenzijos?

A: Siųsti nuotraukas / vaizdo įrašus ellugaoteam@lugaoelectric.com. Nuotolinė diagnostika per 24 valandas. Defektams, kuriems taikomas draudimas, nemokamai atsiųsime atsargines dalis..

3 klausimas: koks yra numatomas šio RMU MV HV izoliuoto skirstomojo skydo su VCB tarnavimo laikas?

A: SF6 bakas ir šynos: 30 metų. VCB pertraukiklis: 10 000 operacijų arba 30 metų. Mechanizmo kapitalinis remontas: 15-20 metų. Bendras tarnavimo laikas: 25-30 metų tinkamai prižiūrint.

4 klausimas: kokias mokėjimo sąlygas sutinkate?

A: Klientai pirmą kartą: 30% T / T avansas, 70% prieš išsiuntimą. Įsikūrę klientai: 20 % T/T + 80 % nuo B/L kopijos. Priimamas L/C.

5 klausimas: Ar RMU MV HV izoliuotas skirstomųjų įrenginių skydas su VCB gali būti naudojamas dideliame aukštyje?

A: Standartinis dizainas ≤2000m. Galimas didelio aukščio variantas (padidintas šliaužimas, didesnis SF6 slėgis) iki 3500 m. Individuali inžinerija > 3500 m.
