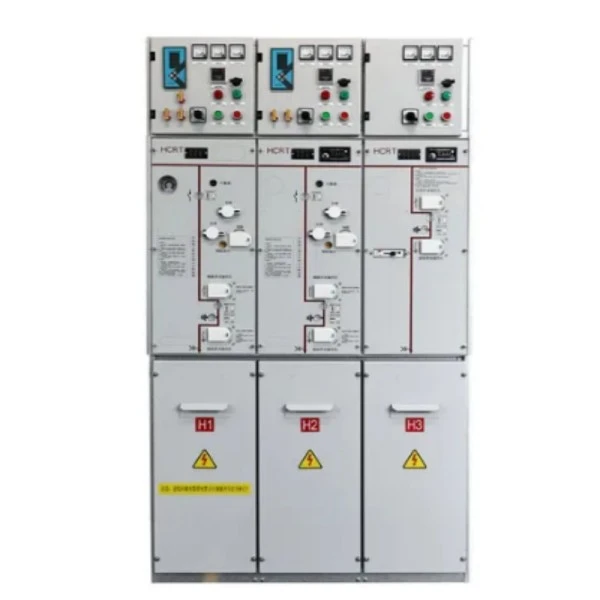

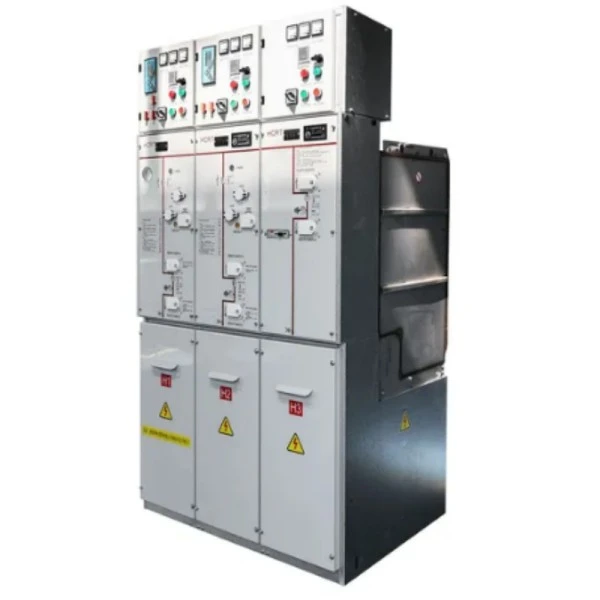

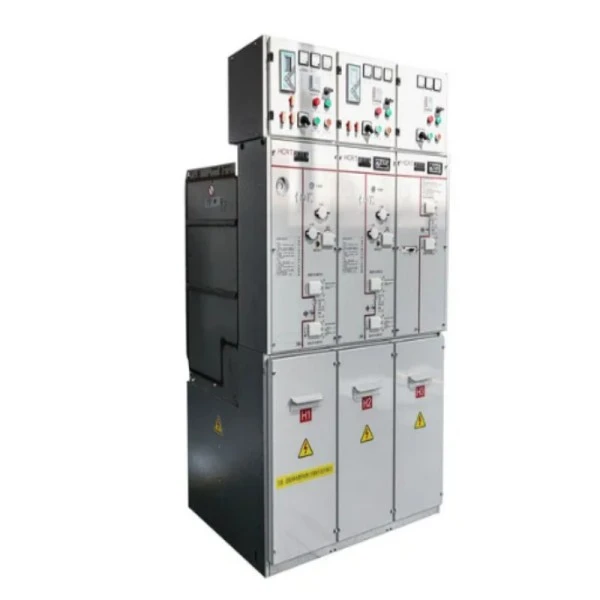

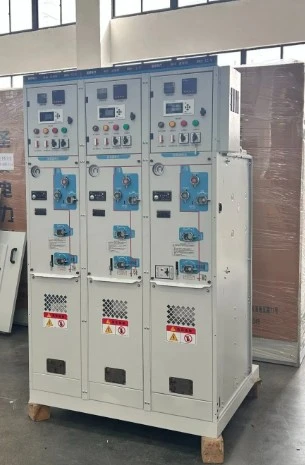

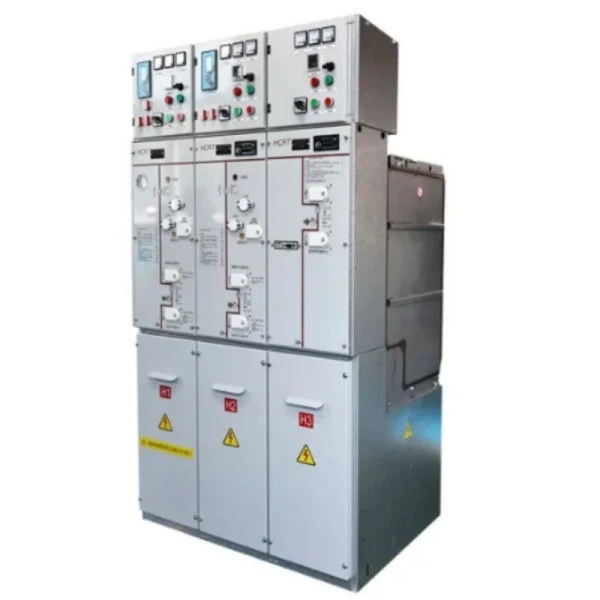

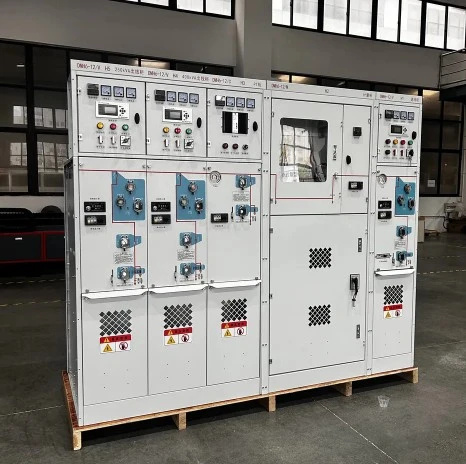

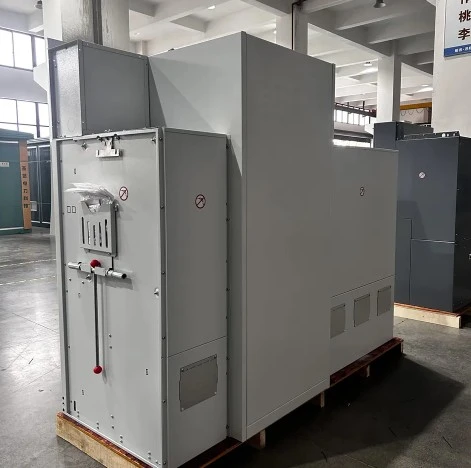

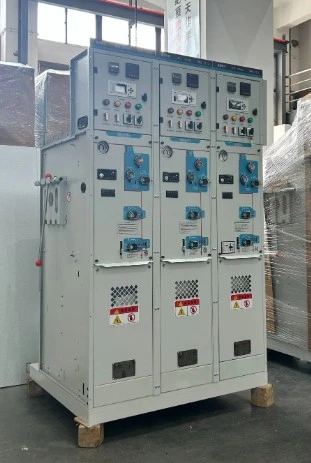

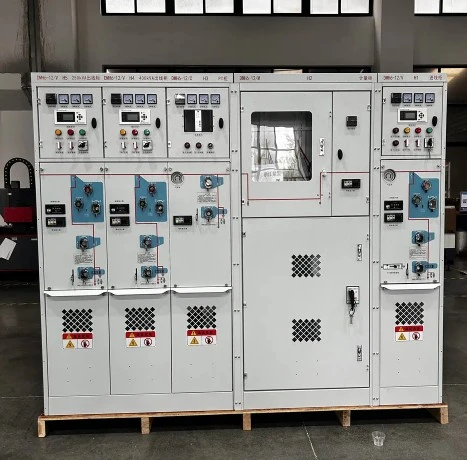

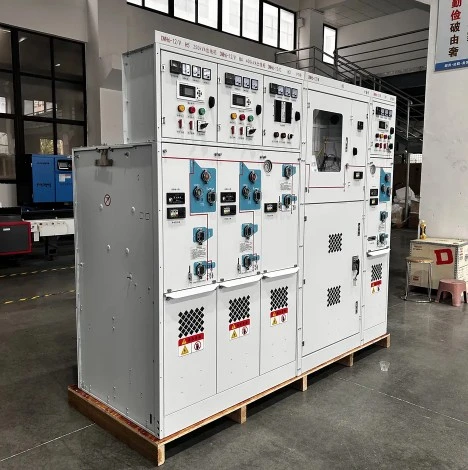

35kv vidutinės įtampos Sf6 sandarus skirstytuvas

35 kV vidutinės įtampos SF6 sandarus skirstomasis įrenginys yra gamykloje surinktas metalu uždarytas elektrinis prietaisas, kuriame naudojamos sieros heksafluorido (SF6) dujos ir kaip izoliacinė, ir kaip lanką gesinanti terpė. Skirtingai nuo įprastų atviro tipo skirstomųjų įrenginių, visos įtampingosios dalys, įskaitant grandinės pertraukiklį, skyriklį ir įžeminimo jungiklį, yra hermetiškai uždarytos nerūdijančio plieno bake, pripildytame SF6 dujomis esant kontroliuojamam slėgiui.

Ką tai gali padaryti?

Visų pirma, šis 35kV vidutinės įtampos SF6 sandarus skirstomasis įrenginys yra atsakingas už elektros energijos priėmimą, paskirstymą ir valdymą 35kV elektros tinkluose. Jis apsaugo transformatorius, variklius ir tiektuvus nuo perkrovų, trumpųjų jungimų ir pereinamųjų viršįtampių. Įvykus gedimui, SF6 grandinės pertraukiklis užgesina lanką per milisekundes, užtikrindamas minimalią žalą pasroviui įrangai. Be to, jis leidžia nuotoliniu būdu perjungti operacijas ir stebėti būseną realiuoju laiku, todėl tai yra pagrindinė šiuolaikinių išmaniųjų tinklų sudedamoji dalis. Iš esmės jis pakeičia didelių gabaritų oro izoliuotus skirstomuosius įrenginius (AIS) tais atvejais, kai erdvė yra ribota arba aplinkos sąlygos yra sunkios.

Produkto privalumai

Vertinant 35 kV vidutinės įtampos SF6 sandarų skirstomąjį įrenginį, „Lugao Power“ sprendimas išsiskiria penkiais pagrindiniais pranašumais:

1. Itin didelis patikimumas: kadangi SF6 dujos užtikrina puikų dielektrinį stiprumą (maždaug 3 kartus didesnį nei oro), vidiniai komponentai yra atsparūs dulkėms, drėgmei, druskos rūkui ir taršai. Dėl to gedimų dažnis yra labai mažas – mažiau nei 0,1 % per dešimt eksploatavimo metų.

2. Kompaktiškas plotas: sandari konstrukcija drastiškai sumažina atstumą tarp fazių ir fazių iki žemės. Įprastas Lugao 35 kV SF6 žiedinis pagrindinis blokas užima tik 1,2 m² vienam tiektuvui, palyginti su 3,5 m² AIS. Tai leidžia komunalinėms įmonėms ir pramonės įmonėms modifikuoti arba išplėsti esamą pastato plotą.

3. Veikimas nereikalaujantis priežiūros: kadangi visos judančios dalys veikia sausoje, sandarioje SF6 aplinkoje, nereikia reguliariai valyti, reguliuoti kontaktus ar tikrinti izoliacijos atsparumą. Vienintelis rekomenduojamas patikrinimas yra dujų slėgio matuoklio rodmuo kartą per šešis mėnesius. Per 20 metų eksploatavimo laiką tai leidžia sutaupyti iki 70 % eksploatacinių išlaidų.

4. Patobulinta personalo sauga: metalu uždarytas, suvirintas bakas yra skirtas apsaugoti nuo vidinio lanko gedimo (IAC) iki 50 kA/1s. Net ir esant vidinei gedimui, slėgio mažinimo vožtuvas nukreipia karštas dujas į saugų išmetimo kanalą – niekada į operatorių. Visi blokatoriai atitinka IEC 62271-200.

5. Veikimas bet kokiu oru: nuo -40°C Alpių pastotėse iki +55°C dykumos saulės energijos fermose šis 35kV vidutinės įtampos SF6 sandarus skirstomasis įrenginys veikia be nuvertėjimo. Korpuso viduje nereikia jokio šildymo ar oro kondicionavimo.

Produkto savybės

● „Lugao Power“ 35 kV vidutinės įtampos SF6 sandarus skirstomasis įrenginys turi šias specifines technines savybes:

1. Suvirintas nerūdijančio plieno bakas: 3 mm storio, 316 l klasės, helio nuotėkio patikrinimas iki mažesnio nei 0,1 % per metus. Jokių tarpiklių ar O-žiedų nepatektų į atmosferą.

2. Trijų padėčių jungiklis: integruotas apkrovos pertraukimo jungiklis, atjungiklis ir įžeminimo jungiklis viename mechanizme. Mechaninis blokavimas neleidžia atlikti neteisingų sekos operacijų.

3. SF6 slėgio matuoklis (kompensuojamas pagal temperatūrą): pateikia tikrą slėgio rodmenį, nepaisant aplinkos temperatūros. Žalia zona = 0,12–0,14 MPa (absoliuti). Galimi žemo slėgio aliarmo kontaktai nuotoliniam stebėjimui.

4. Vakuuminio grandinės pertraukiklio parinktis: norint apsaugoti tiektuvą, įmontuotas vakuuminis pertraukiklis su SF6 išorine izoliacija sujungia didelę vakuumo pertraukimo galią ir SF6 izoliacijos stiprumą. Nominali trumpojo jungimo pertraukimo srovė: 31,5kA.

5. Kabelių skyrius: didelis, nuimamas priekinis dangtelis leidžia lengvai pasiekti kabelio antgalius. Tinka viengysliams variniams arba aliuminio kabeliams iki 500 mm².

6. Magnetinė arba spyruoklinė pavara: Galima įsigyti kaip magnetinę pavarą (100 000 mechaninių operacijų) arba kaip kaupiamos energijos spyruoklinį mechanizmą (reikalingiems projektams).

7. Priekinio skydelio imitacinė magistralė: aiški, išgraviruota vienos eilutės schema su LED indikatoriais, rodančiais jungiklio padėtį, įžeminimo būseną ir SF6 slėgį.

8. Pagalbiniai kontaktai: 6NO + 6NC, skirti 220 V nuolatinei įtampai, varomi tiesiogiai iš pagrindinio veleno (jokių kumštelių, kad slystų).

Produkto taikymas

Dėl 35 kV vidutinės įtampos SF6 sandariojo skirstomojo įrenginio universalumo jis tinkamas šioms reikmėms:

1. Vėjo jėgainės: naudojamos kiekvienos turbinos bokšto bazėje arba atviroje jūroje esančių platformų kolektoriaus žieduose. Atspari vibracijai, druskos purslams ir uždaroms patalpoms.

2. Saulės fotoelektrinės: montuojamos kombainerio dėžutės išėjimuose ir pakopinio transformatoriaus pirminėje pusėje. Sandari konstrukcija neleidžia dulkėms patekti į dykumos aplinką.

3. Pramoninės pastotės: plieno gamyklos, cemento gamyklos ir naftos chemijos gamyklos, kuriose nuolatinei gamybai reikia ilgo veikimo laiko. SF6 skirstomieji įrenginiai maitina didelius variklius (3MW–10MW) ir lankines krosnis.

4. Duomenų centrai: užtikrina patikimą 35 kV įeinantį tiekimą atsarginiams generatoriams ir UPS sistemoms. Dėl kompaktiško dydžio IT lentynoms lieka daugiau vietos.

5. Geležinkelio traukos pastotės: Elektrifikuotiems geležinkeliams esant 27,5 kV arba 35 kV sistemoms. TheSF6 skirstomieji įrenginiaisusidoroja su dažnu perjungimu (iki 5000 operacijų per metus) be kontaktų susidėvėjimo.

6. Požeminės pastotės: miestų centruose arba komerciniuose kompleksuose, kur žemė yra pernelyg brangi. Skirstomuosius įrenginius galima sukrauti dviem pakopomis 2,5 m aukščio skliaute.

7. Komunalinių paslaugų antrinis paskirstymas: kaip žiedinis pagrindinis blokas (RMU), skirtas maitinti gyvenamuosius kvartalus arba mažus pramoninius parkus iš 35 kV kilpos.

Standartai, kurių laikomės

„Lugao Power“ 35 kV vidutinės įtampos SF6 sandarūs skirstomieji įrenginiai sukurti ir pagaminti pagal tarptautinius ir pramonės standartus, siekiant užtikrinti saugumą, patikimumą ir ilgą tarnavimo laiką.

Gamybos detalės

Kiekvienas „Lugao Power“ 35 kV vidutinės įtampos SF6 sandariojo skirstomojo įrenginio blokas atlieka griežtus gamybos etapus:

● Talpyklos gamyba: lazeriu pjaustytos 316L nerūdijančio plieno plokštės suvirinamos robotu. Visos suvirinimo siūlės tikrinamos naudojant dažų skvarbą ir rentgeno spinduliais, ar nėra skylių. Tada kiekvienas bakas 24 valandas tikrinamas slėgiu esant 0,3 MPa (2* darbinis slėgis).

● Paviršiaus apdorojimas: išorė fosfatuota ir padengta RAL 7035 epoksidinio poliesterio milteliais (mažiausiai 80 μm storio). Atsparumas druskos purškimui: 1000 valandų.

● SF6 dujų apdorojimas: sumontavus visus vidinius komponentus (įvores, kontaktus, pavaras), bakas ištuštinamas iki < 10 Pa. Tada SF6 dujos, kurių grynumas >99,97%, pripildomos iki 0,12 MPa absoliučios. Rasos taškas tikrinamas esant < -50°C.

● Mechaninis patvarumo testas: kiekvienas veikimo mechanizmas prieš galutinį surinkimą bandomajame stende apdorojamas 500 kartų (atidaryti/uždaryti/įžeminti).

● Aukštos įtampos bandymas: 70kV/1min galios dažnio atsparumo įtampai (sausai) ir 110kV/1.2/50μs žaibo impulso bandymas.

● Dalinio iškrovimo matavimas: Mažiau nei 5 pC esant 1,1 × vardinei įtampai (38,5 kV). Matuojama plačiajuosčiu PD detektoriumi.

● Nuotėkio aptikimas: zondas (halogeninis detektorius) nuskaito kiekvieną suvirinimo siūlę ir įvorės flanšą. Garantuojamas nuotėkio lygis < 0,1% per metus.

● Atsekamumas: kiekviena skirstomoji įranga gauna unikalų QR kodą. QR kodas yra susijęs su gamyklos bandymo ataskaita, įskaitant slėgio bandymo kreives, PD lygius ir dujų užpildymo datą.

SF6 sandarūs skirstomieji įrenginiai ir oro izoliuoti skirstomieji įrenginiai (AIS)

Dažnai užduodami klausimai (DUK)

1 klausimas: kaip dažnai reikia papildyti 35 kV vidutinės įtampos SF6 sandarų skirstomąjį įrenginį?

A: Normaliomis sąlygomis nuotėkio lygis yra mažesnis nei 0,1% per metus. Esant 0,12 MPa pradiniam užpildymui, prireiktų daugiau nei 20 metų, kad nukristų iki aliarmo slenksčio (0,10 MPa). Rekomenduojame manometrą tikrinti kas 6 mėnesius. Paprastai per vienerių metų garantinį laikotarpį papildyti nereikia, nebent sugedo sandariklis.

2 klausimas: ar SF6 dujos yra kenksmingos aplinkai? O ar Lugao siūlo alternatyvų?

A: SF6 turi didelį visuotinio atšilimo potencialą (GWP = 23 500). Tačiau Lugao 35 kV vidutinės įtampos SF6 sandarūs skirstomieji įrenginiai sunaudoja mažiau nei 2 kg vienam įrenginiui, o mūsų sandaraus rezervuaro konstrukcija praktiškai pašalina išmetamųjų teršalų kiekį. Projektams, kuriems reikalingos žaliosios dujos, siūlome pasirenkamą „Green Gas“ (C5-FK) užpildą su 99 % mažesniu GWP, tačiau su šiek tiek mažesniu izoliacijos koeficientu.

3 klausimas: Ar tai galiskirstomieji įrenginiainaudoti lauke be papildomo aptvaro?

A: Taip, pati 35 kV vidutinės įtampos SF6 sandari skirstomoji įranga yra IP67, skirta sandariam bakui, ir IP4X, skirta žemos įtampos skyriui. Tačiau, jei norite montuoti tiesiai lauke, rekomenduojame užsisakyti „atsparus orui gaubtą“ (visai kabinai prideda IP54 įvertinimą). Kitu atveju įdiekite jį pagrindiniame kioske arba pastotės pastate.

4 klausimas: ar vienerių metų garantija taikoma pačioms SF6 dujoms?

A: Taip, jei garantijos laikotarpiu patvirtinamas nuotėkis (naudojant muilo burbulo ar detektoriaus testą), „Lugao“ nemokamai pateiks pakaitinį dujų balioną ir užsandarins jungiamąją detalę. Tačiau jei nuotėkis atsirado dėl fizinės žalos (pvz., krautuvas atsitrenkė į baką), už remontą reikia mokėti.

Q5: Can I retrofit a remote SCADA interface to this switchgear?

A: Visuose įrenginiuose yra standartiniai 6NO+6NC pagalbiniai kontaktai, paruošti prijungimui prie RTU arba PLC. Išplėstiniam stebėjimui siūlome pasirenkamą įkišamą modulį su Modbus RTU (RS485) arba IEC 61850 (Ethernet) išėjimais, teikiančiais realaus laiko SF6 slėgio, jungiklio padėties ir veikimo skaitiklio duomenis.

Mūsų supaprastintas gamybos ir pristatymo procesas
