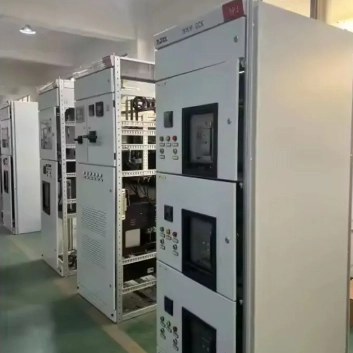

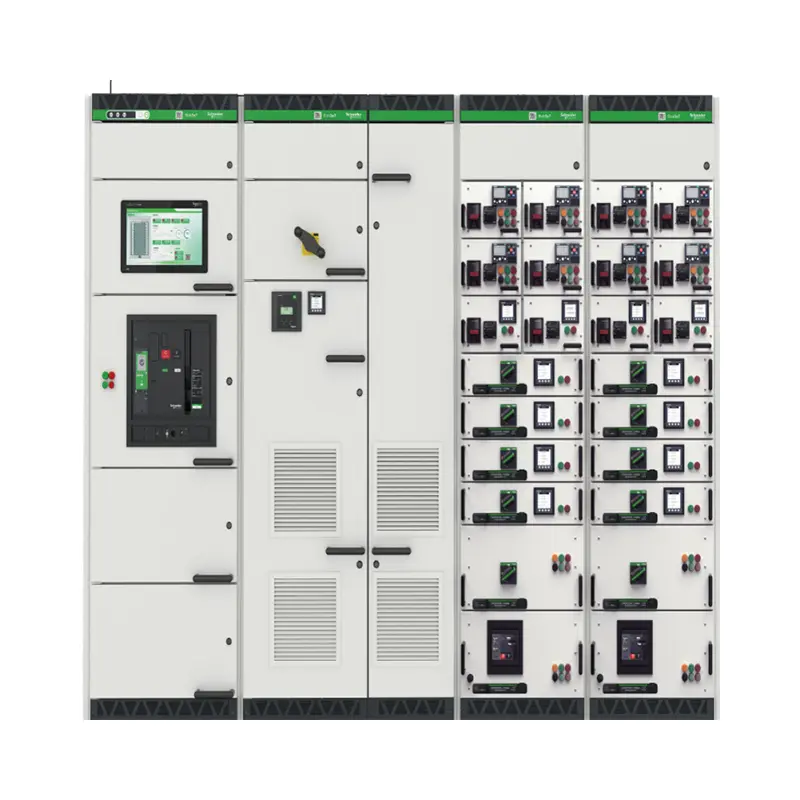

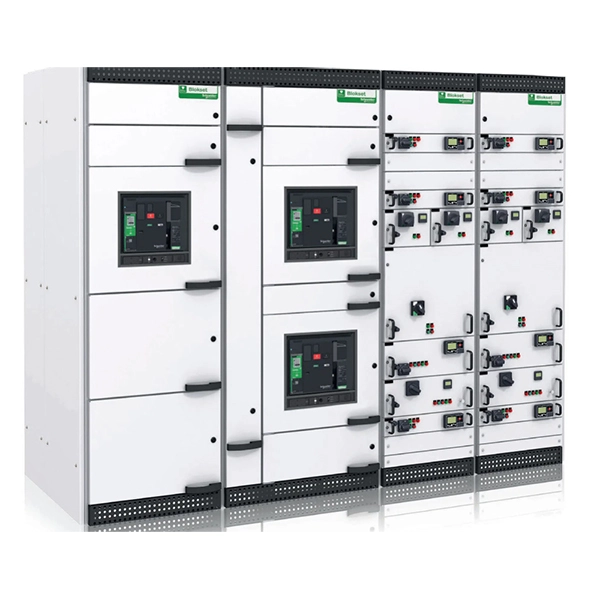

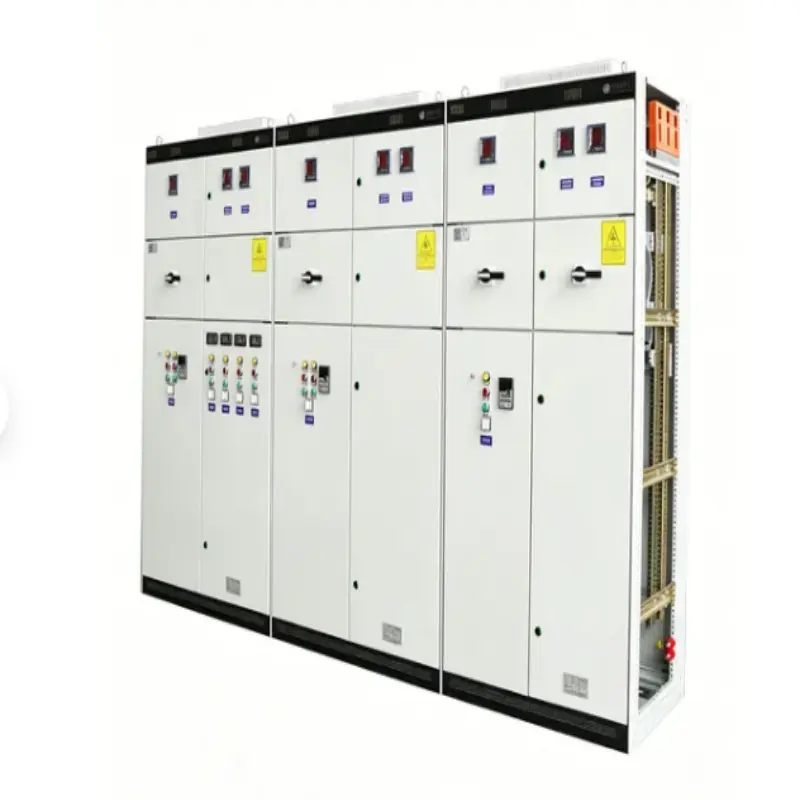

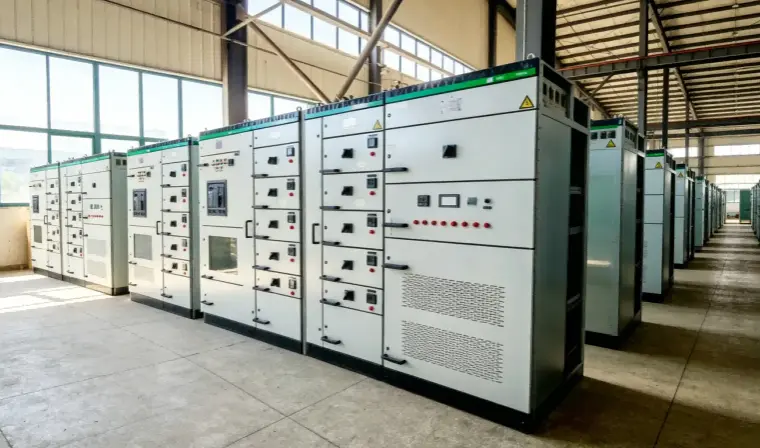

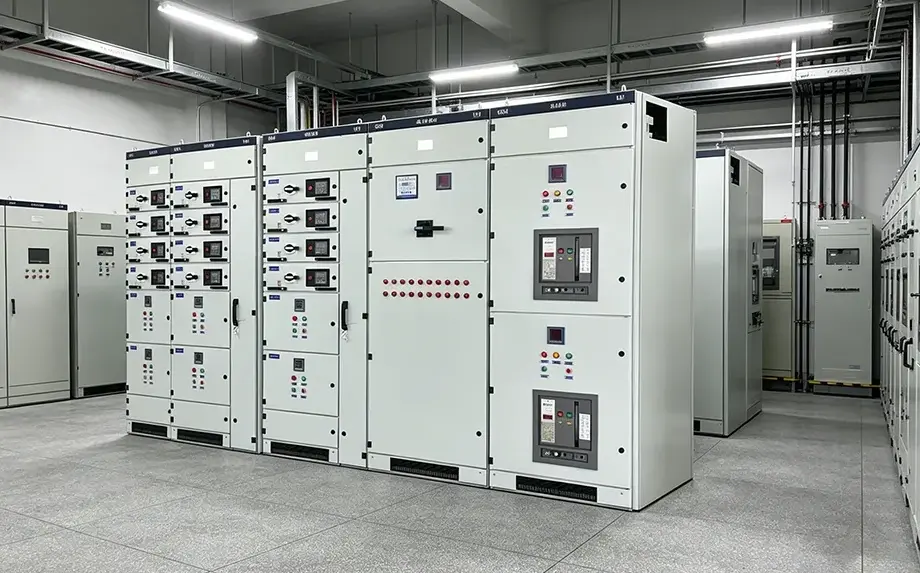

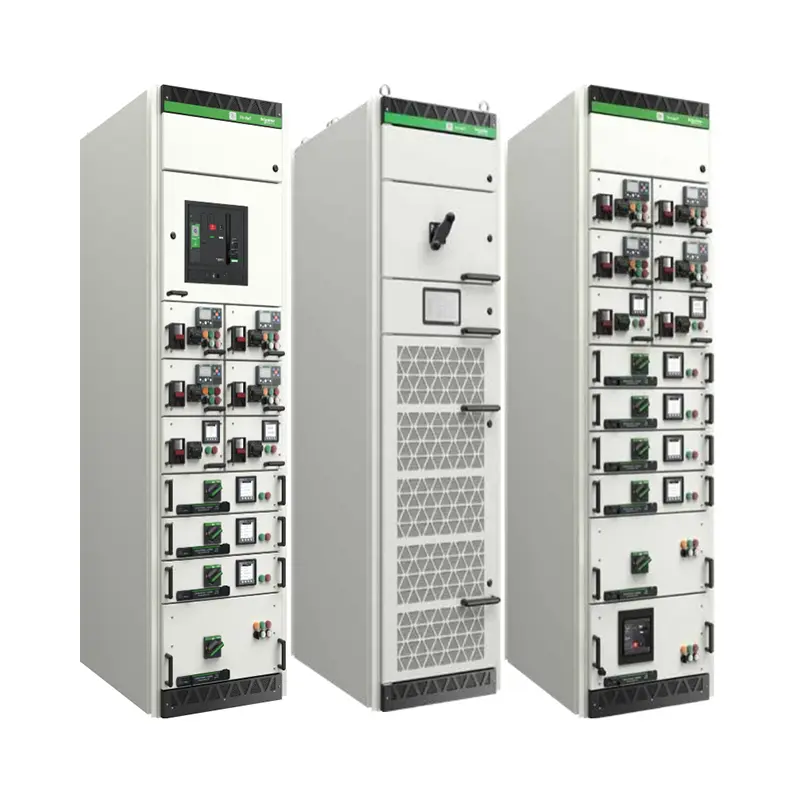

Išmanusis maitinimo paskirstymo stalčiaus tipo skydinis skirstomasis įrenginys

„Lugao Power Co., Ltd.“ išmanusis maitinimo paskirstymo stalčiaus tipo skydinis skirstomasis įrenginys yra didelio našumo žemos įtampos mazgas, kuriame derinama išmani apsauga, matavimas ir ryšys. Skirtingai nuo tradicinių fiksuotų plokščių, ši stalčiaus tipo versija leidžia įdėti arba išimti kiekvieną grandinės bloką neišjungiant visos sistemos. Kiekviename stalčiuje yra specialus grandinės pertraukiklis, valdiklis ir jutikliai. „Protingos“ galimybės atsiranda dėl įmontuotų maitinimo kokybės analizatorių, „Modbus TCP/IP“ arba „Profibus“ ryšio ir automatinių įspėjimų apie gedimus. TheSkirstomieji įrenginiaitinka AC 690V, 50/60Hz sistemoms, vardinė srovė iki 6300A. Jis atitinka IEC 61439-1/2 ir GB/T 7251 standartus.

Produkto savybės ir taikymas (su klausimų ir atsakymų formatu)

Šiame skyriuje aptariami dažni pirkėjų rūpesčiai ir pabrėžiami pažangaus maitinimo paskirstymo stalčiaus tipo skydinio skirstytuvo inžineriniai pranašumai.

1 klausimas: kaip stalčiaus mechanizmas pagerina priežiūrą?

A: Įrenginyje yra trijų padėčių stalčius (prijungtas/bandomas/atjungtas) su mechaniniais užraktais. Sugedusį stalčių galite pakeisti greičiau nei per 60 sekundžių, neišjungdami gretimų grandinių. Tai yra pagrindinis išmaniojo maitinimo paskirstymo stalčiaus tipo skydinio skirstytuvo pranašumas, skirtas kritinėms patalpoms.

2 klausimas: kokios „protingos“ funkcijos yra įmontuotos?

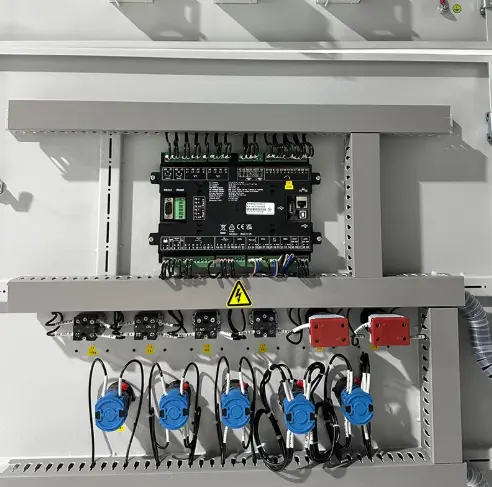

A: Realaus laiko įtampos, srovės, galios koeficiento ir harmonikų stebėjimas. Automatinis aliarmas dėl perkrovos, trumpojo jungimo ar temperatūros pakilimo. Duomenų žurnalus galima eksportuoti per RS485 arba Ethernet. Nuotolinis išjungimo/uždarymo valdymas iš centrinės SCADA sistemos.

3 klausimas: ar stalčiaus mechanizmas patikimas po daugelio įdėjimų?

A: Taip. Kiekvienas stalčius išbandomas atliekant 5 000 mechaninių operacijų ir 1 000 elektrinių operacijų, nesumažėjus jo veikimui. Kontaktai yra sidabruoti su spyruokliniu slėgiu.

4 klausimas: kur galima įdiegti šį gaminį?

Programų sąrašas:

1. Duomenų centrai: pertekliniams maitinimo takams ir minimaliam MTTR (vidutinis remonto laikas).

2. Ligoninės: svarbioms gyvybės palaikymo grandinėms reikalingas nepertraukiamas maitinimas.

3. Pramonės gamyklos: Konvejerių, siurblių ir kompresorių variklių valdymo centrai (MCC).

4. Komerciniai kompleksai: prekybos centro apšvietimas ir ŠVOK paskirstymas.

5. Atsinaujinanti energija: saulės ir vėjo energijos integravimas su išmaniojo tinklo grįžtamuoju ryšiu.

Produkto parametrai (specifikacija)

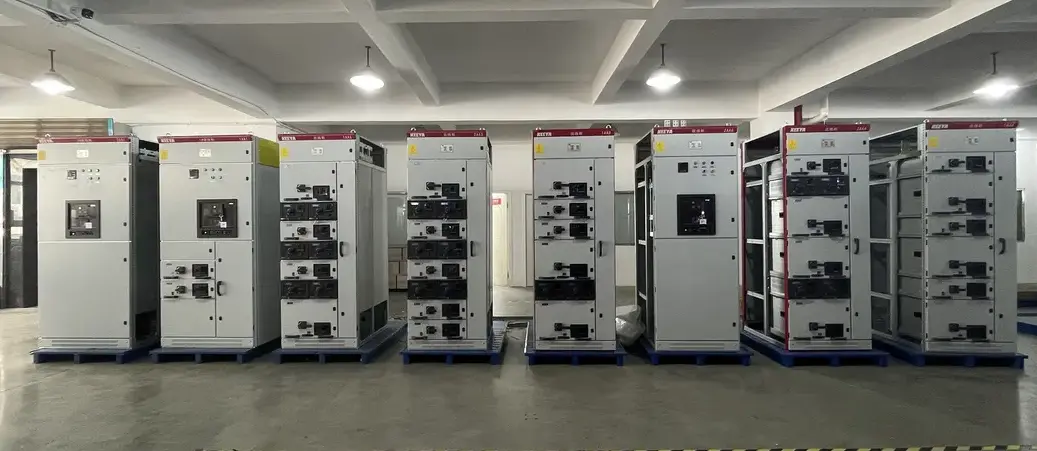

Išsami informacija apie gamybą (kokybė ir gamyba)

1. Korpusas: 2,0 mm šalto valcavimo plieno plokštė, galvanizuota ir padengta milteliniu būdu (RAL 7035). Atsparumas korozijai > 500 valandų druskos purškimo bandymas.

2. Stalčiaus mechanizmas: didelio tikslumo kreipiamieji bėgiai su savaime užsifiksuojančia rankena. IP20 apsaugota nuo pirštų apsauga stalčių skyriuose.

3. Šynų sistema: stačiakampės varinės šynos (98 % IACS laidumas), visiškai izoliuotos termiškai susitraukiančiomis movomis.

4. Laidai: UL1015 arba 60245 IEC sertifikuoti kabeliai, pažymėti dviem numeriais ir spalvų kodais.

5. Testavimas: kiekvienas surinktas įrenginys:

● Atsparumas dielektrinei įtampai (3000 V kintamoji srovė 1 min.)

● Pirminės ir antrinės injekcijos bandymas

● Stalčių mechaninio veikimo bandymas

● Temperatūros kilimo bandymas esant pilnai vardinei srovei

Pakavimas ir pristatymas

1. Pakuotė:

Kiekvienas stalčius atskirai suvyniotas į antistatinę PE plėvelę. Pagrindinis skydas yra apsaugotas kraštų apsaugos ir pritvirtintas ant fumiguoto medinio padėklo. Visi korpusai yra padengti burbuline plėvele ir PP audiniu. IP54 įvertinimo lauko blokai gauna papildomą vandeniui atsparų laminuotą dangą.

2. Siuntimo ženklas:

● „ugao Power“ logotipas, užsakymo numeris, svoris, matmenys ir etiketė „Fragile–Electronic Components“.

3. Pristatymas:

● Gamybos laikas: 25–35 darbo dienos po brėžinio patvirtinimo.

● Uostas: Šanchajus / Ningbo.

● Siuntimas: jūrų krovinių (FCL arba LCL), oro transportu skubiems atsarginiams stalčiams.

Dažnai užduodami klausimai

1 klausimas: Ar galiu nusipirkti vieną stalčių kaip atsarginę dalį, nepirkdamas visos plokštės?

A: Taip. Lugao Power Co., Ltd. parduoda individualius išmaniuosius stalčius. Galime pagaminti atitinkamą atsarginį stalčių pagal originalų brėžinį, stalčiaus etiketę, grandinės konfigūraciją ir komponento modelį. Galutinis suderinamumas turėtų būti patvirtintas techninės peržiūros etape.

2 klausimas: ar išmanusis maitinimo paskirstymo stalčiaus tipo skydo skirstomasis įrenginys palaiko nuotolinį atstatymą po gedimo?

A: Taip, per ryšio modulį. Operatorius gali nuotoliniu būdu atjungti, diagnozuoti gedimą ir vėl prisijungti (jei tai leidžia vietiniai saugos kodai). Tačiau trumpojo jungimo metu vis tiek rekomenduojama tikrinti rankiniu būdu.

3 klausimas: koks yra didžiausias stalčių skaičius viename jūsų gaminio skydelyje?

A: 160A stalčiams galime sumontuoti iki 24 vienetų 2200 mm aukščio skydelyje. 630A stalčiams, daugiausia 12 vnt. Išdėstymas atitinka 4b formos atskyrimą, o tai reiškia, kad kiekvienas stalčius yra visiškai izoliuotas savo metaliniame skyriuje.

4 klausimas: ar teikiate montavimo ir paleidimo paslaugas?

A: Standartiškai teikiame nuotolinį vaizdo paleidimą. Neprivaloma: Lugao inžinieriai paleidžia eksploatuoti vietoje (kelionės išlaidos + dienos tarifas, 1 metų garantijos pratęsimas).*

5 klausimas: ar galite integruoti trečiųjų šalių pertraukiklius, tokius kaip Mitsubishi ar LS?

A: Visiškai. Stalčiaus važiuoklė skirta priimti daugumą pagrindinių prekių ženklų: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT ir kt. Pirkdami tiesiog nurodykite pertraukiklio modelį.

Aptarnavimas po pardavimo ir garantija

Garantijos laikotarpis: 12 mėnesių (1 metai) nuo išsiuntimo datos.

Šiuo laikotarpiu,Lugao Power Co., Ltd.apima visus gamybos defektus, įskaitant stalčių mechanizmus, išmaniuosius valdiklius ir ryšio modulius. Eksploatacinės medžiagos (žibintai, saugikliai) neįtraukiamos.
