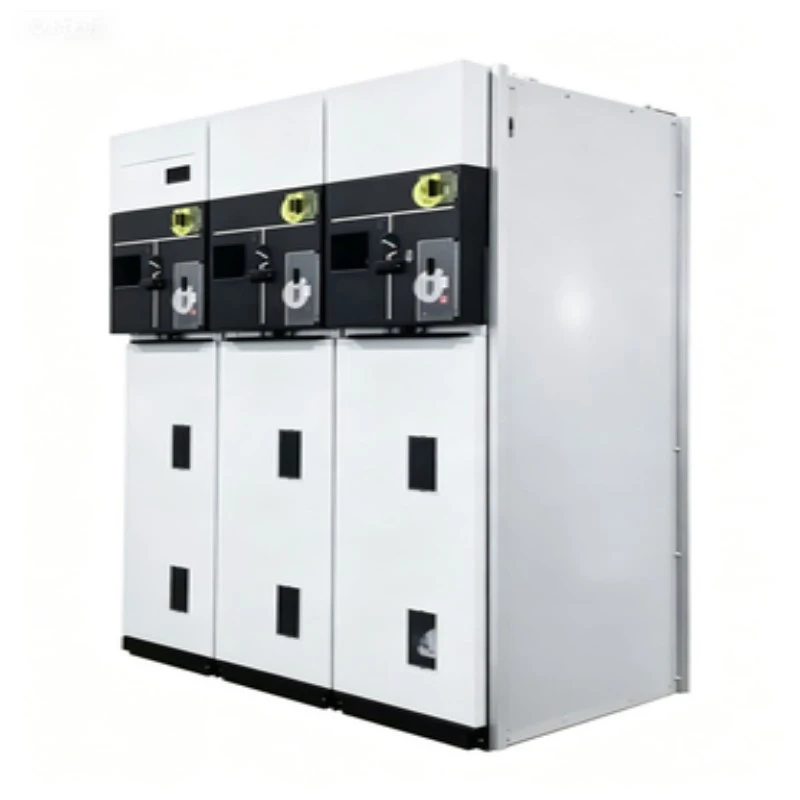

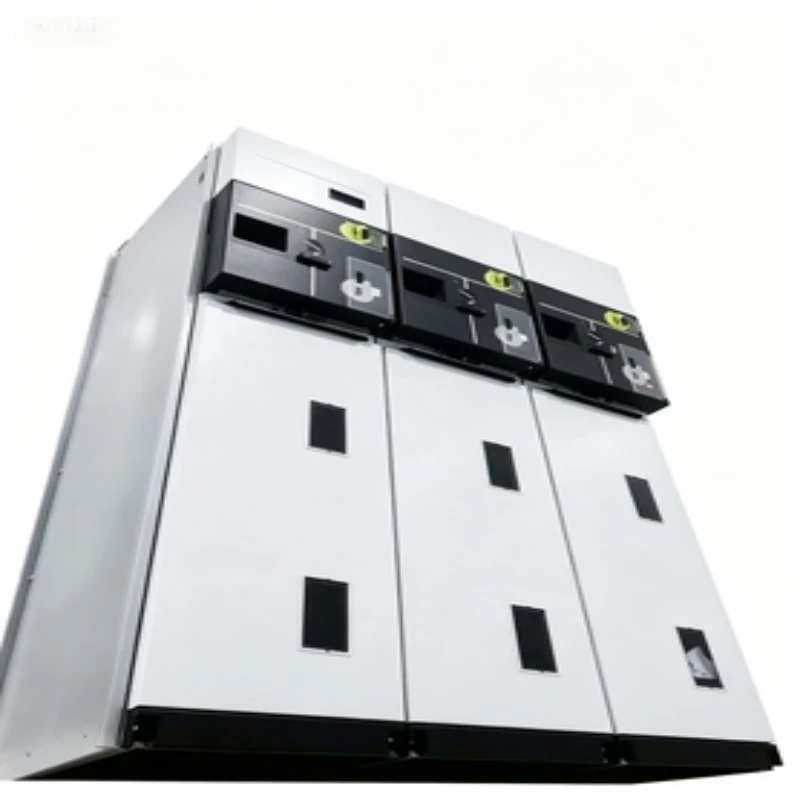

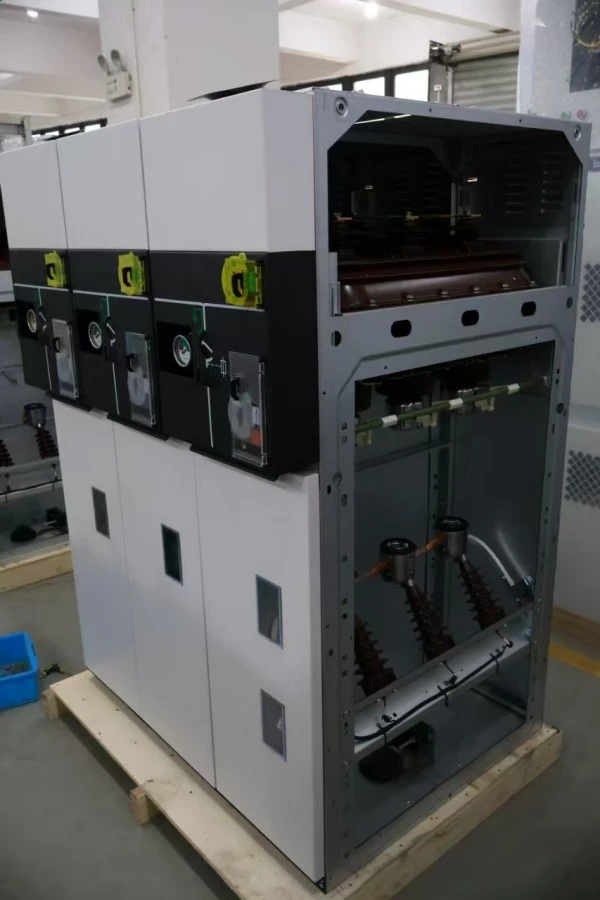

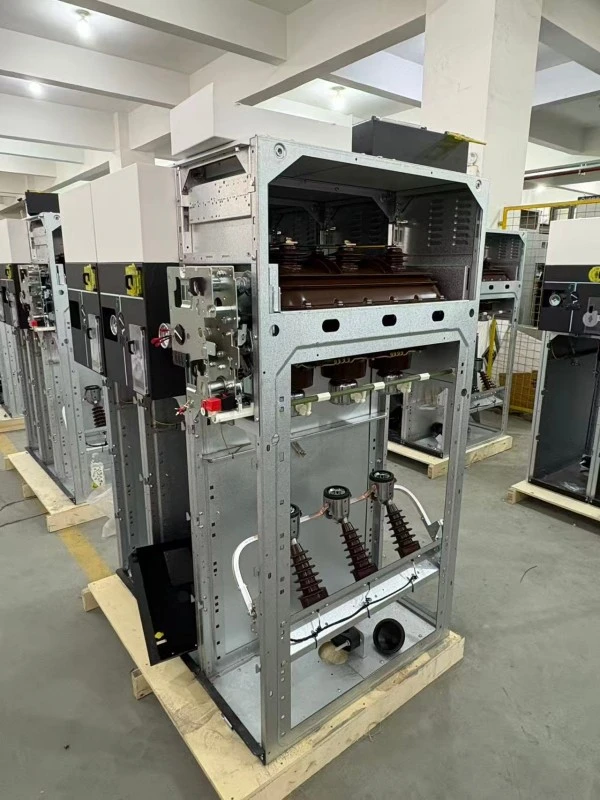

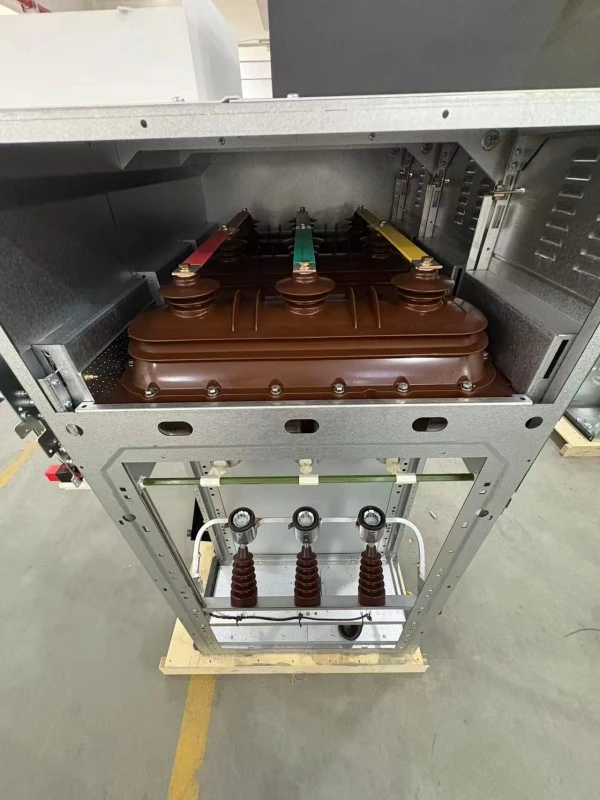

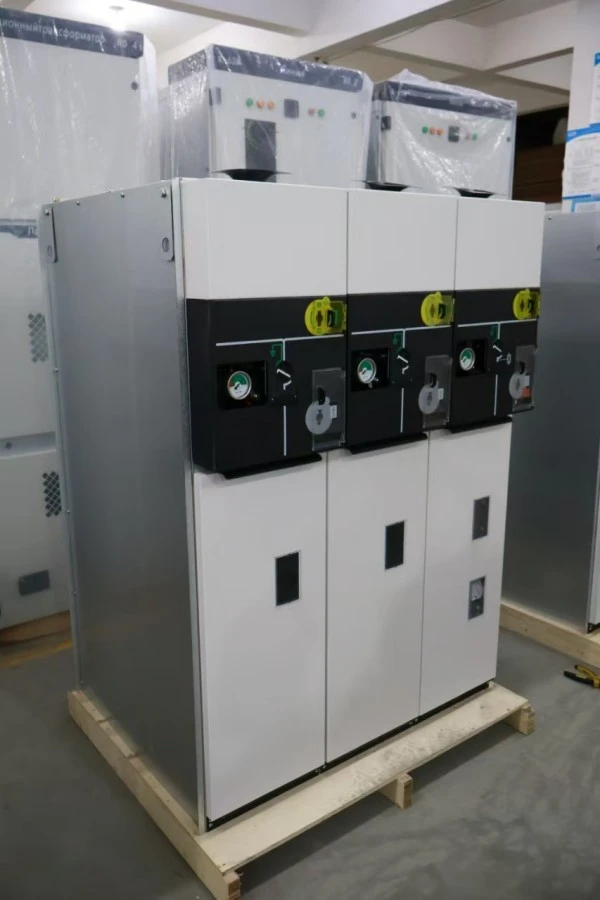

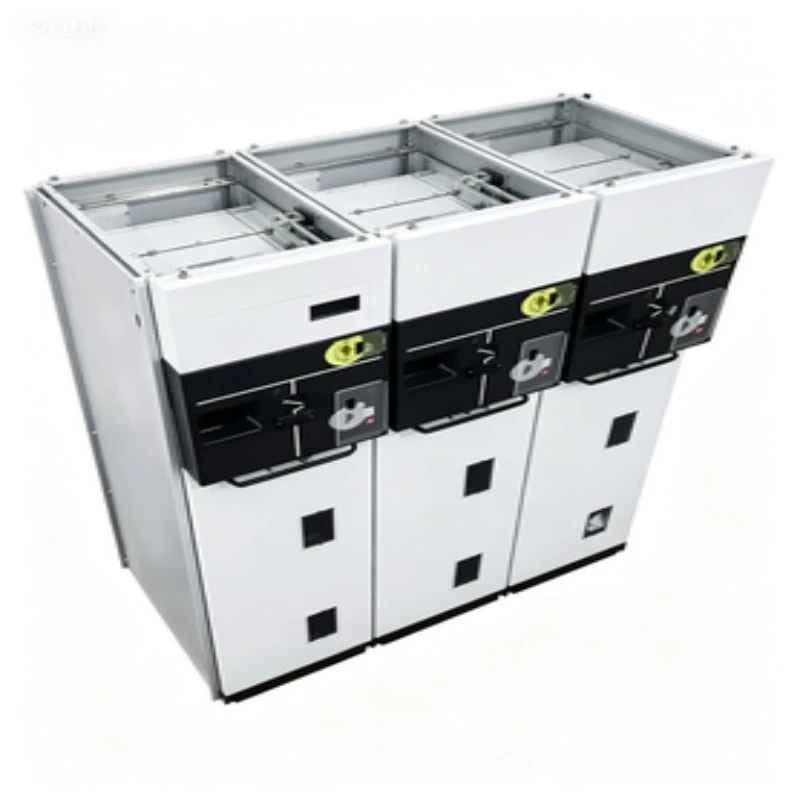

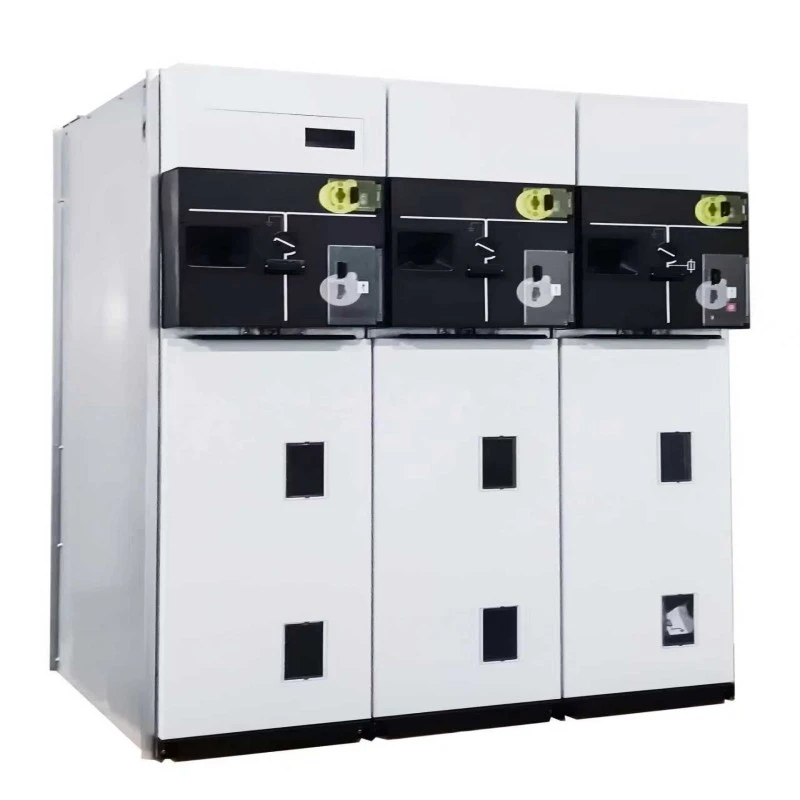

Žiedinis pagrindinis blokas Sf6 Ištraukiamas skirstomasis įrenginys

Kas yra žiedinis pagrindinis blokas SF6 ištraukiamas skirstomasis įrenginys?

Theskirstomieji įrenginiaiyra gamykloje surenkama, metalu uždaryta, SF6 izoliuota skirstykla, skirta vidutinės įtampos žiediniams tinklams (iki 24kV/36kV). Skirtingai nuo fiksuoto tipoRMUŠioje ištraukiamoje versijoje yra nuimami sunkvežimyje montuojami perjungimo įtaisai --- paprastai vakuuminis grandinės pertraukiklis arba SF6 apkrovos pertraukiklis, kurį galima fiziškai ištraukti iš gaubto techninei priežiūrai, patikrinimui ar pakeitimui neatjungiant visos šynos.

Ką tai gali padaryti?

Šis žiedinis pagrindinis blokas SF6 ištraukiamas skirstomasis įrenginys atlieka tris svarbiausias energijos paskirstymo funkcijas:

1. Žiedinis tinklo jungtis --- Prijungia įeinančius tiektuvus iš dviejų krypčių, įgalindamas perteklinį maitinimo šaltinį.

2. Transformatorių apsauga --- Perjungia ir apsaugo paskirstymo transformatorius iki 2500kVA naudojant integruotus saugiklius arba grandinės pertraukiklį.

3. Izoliacija techninei priežiūrai --- Ištraukiamas mechanizmas suteikia matomą trūkimo tarpą, užtikrinantį visišką saugumą pasroviui dirbančiam personalui.

4. Gedimo pertraukimas ---Nutraukia trumpojo jungimo sroves iki 25kA.

5. Kabelių tikrinimas ir įžeminimas --- Įžeminimo jungiklis ir kabelių bandymo prievadai leidžia saugiai dirbti su kabeliu.

Kiekvienas „Lugao Power“ SF6 RMU skirstomasis įrenginys atitinka IEC 62271-200, suteikiantis tiek apkrovos formavimo / pertraukimo galimybę, tiek gedimo srovės atsparumą kompaktiškam plotui (vieno skydelio plotis iki 450 mm).

Produkto parametras (specifikacija)

Pastaba: Techniniai parametrai gali skirtis priklausomai nuo pasirinktos konfigūracijos. Dėl galutinio techninių duomenų lapo susisiekite su Lugao Power.

Produkto ypatybės ir taikymas

Funkcija Klausimai ir atsakymai – Išimamo pranašumo supratimas

1 klausimas: kuo ištraukiamas dizainas yra geresnis nei fiksuotas RMU?

A: Stacionariam RMU reikalingas visiškas skydelio atjungimas, kad būtų galima atlikti skirstomųjų įrenginių priežiūrą. Naudodami žiedinį pagrindinį bloką sf6 ištraukiamą skirstomąjį įrenginį, perjungimo modulį tiesiog ištraukite į „atjungto“ arba „bandymo“ padėtį. Šynoje lieka įtampa, o pasroviui skirtas grandines galima saugiai aptarnauti. Prastova sutrumpėja nuo valandų iki minučių.

2 klausimas: kaip sužinoti, ar ištraukiamas sunkvežimis yra tinkamoje padėtyje?

A: „Lugao Power“ dizainą sudaro trys skirtingos mechaninės padėties --- Prijungta, Bandoma ir Atjungta --- kiekviena su lytėjimu, sunkvežimio vaizdiniais indikatoriais ir pagalbiniais kontaktais nuotoliniam SCADA stebėjimui. Apsauginė sklendė automatiškai uždengia fiksuotus kontaktus, kai krautuvas ištraukiamas.

3 klausimas: ar šioje ištraukiamoje konstrukcijoje SF6 dujoms techninė priežiūra nereikalaujama?

A: Taip. SF6 bakas yra sandarus visam gyvenimui (≥30 metų normaliomis sąlygomis). Ištraukiamas mechanizmas yra žemos įtampos skyriuje arba priekinėje sunkvežimio dalyje – ne dujų bako viduje. Todėl jungiklio ištraukimas nepažeidžia SF6 slėgio ar dielektrinio vientisumo. Tai yra pagrindinis SF6 ištraukiamo žiedo pagrindinio bloko skirtumas.

4 klausimas: ar šis RMU palaiko nuotolinio valdymo pultą?

A: Taip. Ištraukiamuose sunkvežimiuose gali būti sumontuoti motorizuoti mechanizmai ir padėties grįžtamojo ryšio jutikliai, leidžiantys visiškai nuotoliniu būdu įvesti / ištraukti stelažus – suderinama su IEC 61850 GOOSE pranešimų siuntimu.

Tinkamas SF6 izoliuotų skirstomųjų įrenginių pritaikymas

Gamybos detalės

Kiekvienas žiedinis pagrindinis blokas sf6 ištraukiamas skirstomasis įrenginys gaminamas mūsų ISO 9001 sertifikuotoje gamykloje su specialiomis surinkimo linijomis fiksuotoms ir ištraukiamoms variacijoms.

Pagrindiniai gamybos etapai:

1. Talpyklos gamyba --- 3 mm nerūdijantis plienas, robotinis suvirinimas lazeriu, 100 % helio nuotėkio bandymas (nuotėkio greitis <1×10⁻⁶ mbar·L/s).

2. SF6 apdorojimas --- Vakuuminis užpildymas, kai rasos taškas ≤ -50°C, slėgis kalibruotas esant 20°C etaloninei temperatūrai.

3. Ištraukiamas sunkvežimio mazgas --- Tikslūs kreipiamieji bėgiai, antifrikciniai ritinėliai, savaime išsilyginantys pirminiai kontaktai (sidabruotas varis, 12 μm storio).

4. Blokavimo derinimas --- Kiekvienam blokui atliekama 200 įdėjimo / išėmimo ciklų, kad būtų patikrintas mechaninis blokavimas.

5. Aukštos įtampos bandymas ---Maitinimo dažnio atsparumas: 42kV/1min (12kV vienetai); dalinis iškrovimas <5pC esant 1,2Ur.

6. Temperatūros kilimo bandymas --- Esant 1,1 × vardinei srovei, visi taškai neviršija standartinių ribų.

7. Unikalus serijos numeris --- Išgraviruotas ant gaubto ir ištraukiamo sunkvežimio, kad būtų galima visiškai atsekti.

Kokybės kontrolės kontroliniai taškai

Pakuotė

Kiekvienas žiedinis pagrindinis blokas sf6 ištraukiamas skirstomųjų įrenginių skydelis yra supakuotas atskirai, kad būtų galima eksportuoti:

Žymėjimai ant dėžės:

1. „SF6 dujų užpildyta – nenuleiskite“

2. „Ištraukiamo sunkvežimio viduje – elkitės atsargiai“

3. Svorio centras, kėlimo taškai, trapios etiketės

Ištraukiamas krautuvas pristatomas skydo viduje (atjungtas padėtyje), kad būtų išvengta žalos. Užsakymams su keliais sunkvežimiais galima pasirinkti atskirą pakuotę.

Po pardavimo ir garantija

Garantinis laikotarpis:

12 mėnesių nuo paleidimo datos arba 18 mėnesių nuo išsiuntimo datos (atsižvelgiant į tai, kas įvyksta anksčiau).

Kas yra padengta:

1. Visos mechaninės dalys, įskaitant ištraukiamą sunkvežimį, blokatorius, langines

2. SF6 dujų sistema (išskyrus dujų papildymą dėl kliento nuotėkio)

3. Pirminiai ir antriniai kontaktai

4. Įžeminimo jungiklio mechanizmas

Kas neapima:

1. Žala netinkamai išimant/įdėjus

2. Išorinės laidų modifikacijos

3. Gamtos veiksmai (potvynis, žaibas)

4. Eksploatacinės medžiagos (saugikliai, indikatoriaus lemputės)

Paslaugos įsipareigojimai:

1. Techninio paklausimo atsakymas: per 2 valandas (darbo dienas)

2. Atsarginių dalių išsiuntimas: per 24 valandas

3. Nuotolinis trikčių šalinimas: nemokamas vaizdo skambučių palaikymas
