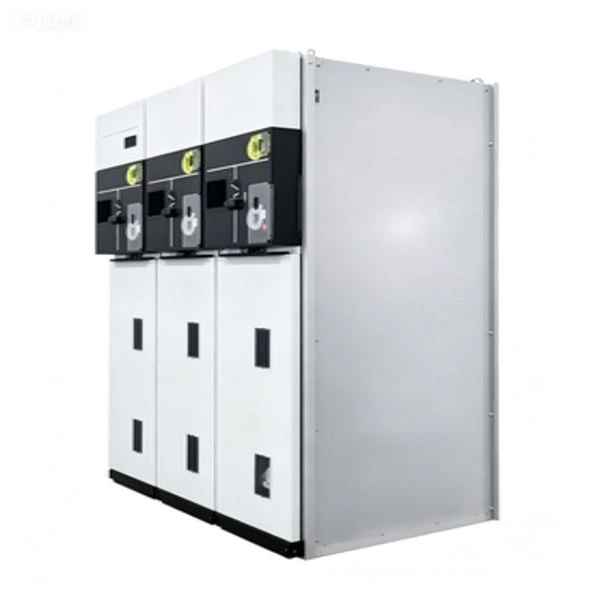

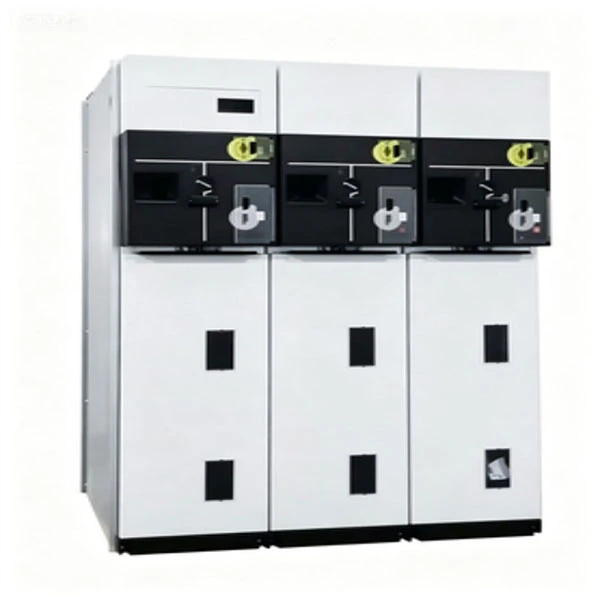

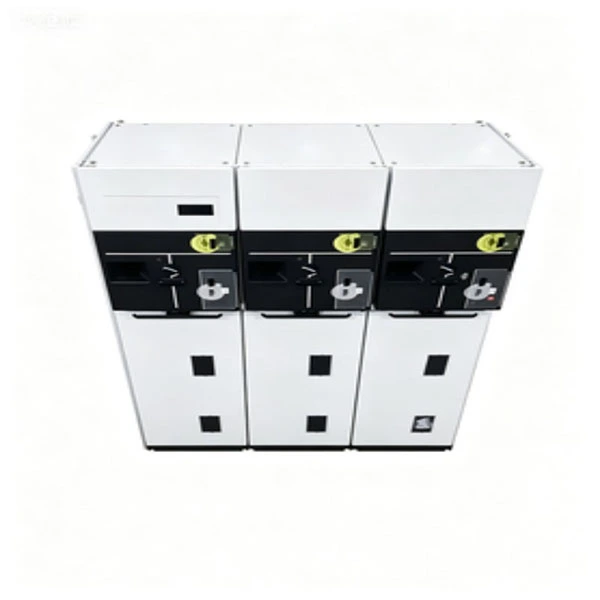

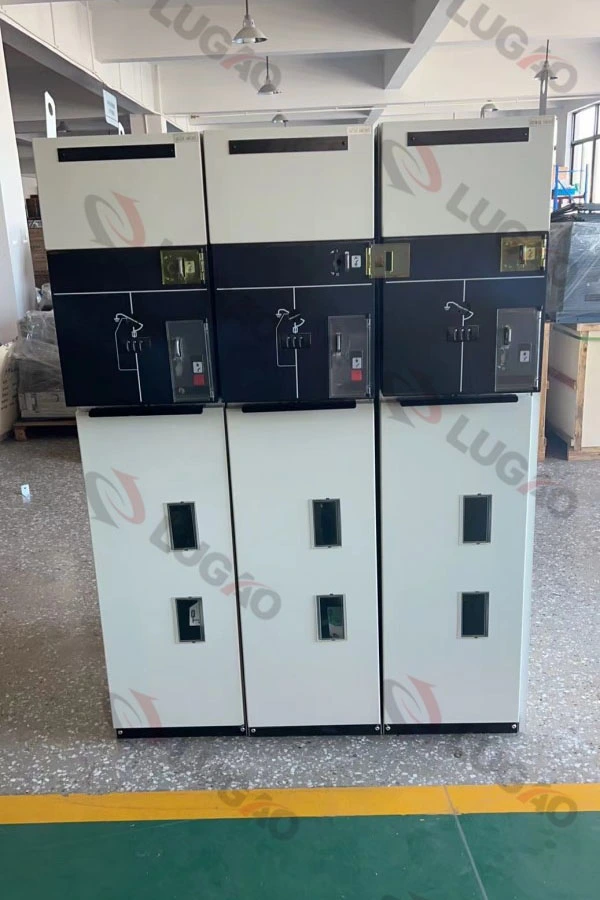

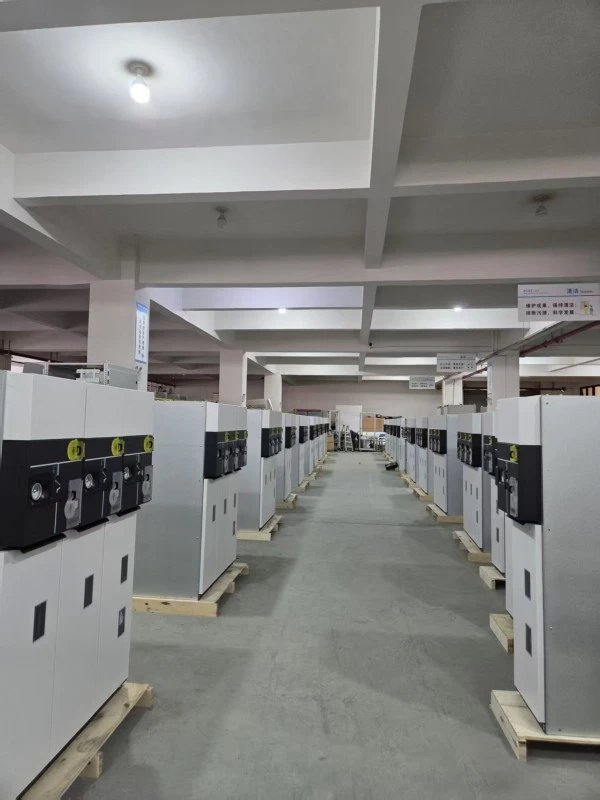

Kompaktiškas sandarus visiškai izoliuotas RMU

Kompaktiškas sandarus visiškai izoliuotas RMU (Pagrindinis žiedo blokas) yra gamykloje surinkta, patikrinta tipo metalu uždaryta skirstomoji įranga. Jis integruoja apkrovos pertraukimo jungiklius, vakuuminius grandinės pertraukiklius, saugiklius ir įžeminimo jungiklius į vieną visiškai sandarų ir visiškai izoliuotą nerūdijančio plieno baką.

Ką tai daro?

Sujungia ir izoliuoja maitinimo kilpas antriniuose skirstomuosiuose tinkluose (6kV–24kV)

Užtikrina gedimų izoliavimą ir kilpų perjungimą didelio patikimumo elektros tinklams

Skirtingai nuo tradicinių oru izoliuotų RMU, šis kompaktiškas sandarus visiškai izoliuotas RMU kaip pagrindinę izoliacinę terpę naudoja SF6 arba ekologiškas izoliacines dujas, neleidžiančias patekti į drėgmę, kauptis dulkėms ir nepatekti į gyvūnus, todėl jis idealiai tinka pakrantėje, dykumoje, dideliame aukštyje ir labai užterštose vietose.

Produkto aprašymas

Mūsų kompaktiškas sandarus visiškai izoliuotas RMU yra naujos kartos žiedinis pagrindinis įrenginys, sukurtas elektros paskirstymui mieste, pramoniniams parkams, vėjo / saulės elektrinėms ir infrastruktūros projektams, tokiems kaip oro uostai ir duomenų centrai. Nominali įtampa svyruoja nuo 12kV iki 24kV, vardinė srovė pagrindinėms šynoms yra 630A, o saugikliais apsaugotoms grandinėms – 125A.

Pagrindinės techninės savybės:

1. Visiškai sandarus nerūdijančio plieno bakas (IP67 apsaugos laipsnis)

2. SF6 dujų izoliacija (arba alternatyvios ekologiškos dujos)

3. Vidaus lanko klasifikacija IAC AFLR 20kA/1s

4. Mechaninis tarnavimo laikas: iki 5000 apkrovos pertraukimo jungiklių operacijų

5. Integruoti kabelių jungčių skyriai su įtempimo sumažinimu

6. Pasirenkamas nuotolinio valdymo pultas ir SCADA integracija

7. Kompaktiškas sandarus visiškai izoliuotas RMU nereikalauja vidaus valymo ar antikondensacinio šildymo, o tai žymiai sumažina priežiūros išlaidas, palyginti su atviro tipo skirstomaisiais įrenginiais.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

Pagrindinės savybės

1. Visiškai sandarus, visiškai izoliuotas --- Jokio drėgmės, druskos rūko, dulkių ar mažų gyvūnų įtakos.

2. Kompaktiška konstrukcija --- Plotis paprastai 350–450 mm vienam įrenginiui, sutaupant iki 50 % grindų ploto.

3. Lankui atsparus dizainas --- Atitinka IAC AFLR 20kA/1s, užtikrinant operatoriaus saugumą.

4. Nereikalaujama priežiūros 20 ir daugiau metų --- Nereikia valyti, džiovinti ar papildyti dujų įprastomis sąlygomis.

5. Matoma pertrauka ---Pasirenkamas stebėjimo langas apkrovos pertraukimo jungiklio padėčiai.

6. Didelis mechaninis patikimumas --- Nerūdijančio plieno mechanizmas su sandariais guoliais.

7. Išmanusis paruoštas --- Gali būti aprūpintas PT, CT ir motoriniais valdymo mechanizmais automatizavimui.

Taikymo scenarijai

● Miesto elektros skirstymo tinklai --- Gyvenamieji kompleksai, komerciniai pastatai, ligoninės, duomenų centrai.

● Atsinaujinančios energijos projektai ---Vėjo turbinų kėlimo stotys, saulės fermų surinkimo linijos.

● Infrastruktūros statyba --- Oro uostai, metro, tuneliai, uostai.

● Laikinas ir avarinis elektros tiekimas ---Mobilios pastotės, statybvietės.

● Pramoninės zonos --- Gamyklos, kurioms reikalingas didelis patikimumas ir nedidelė priežiūra.

Klausimai ir atsakymai

1 klausimas: kaip kompaktiškas sandarus visiškai izoliuotas RMU veikia didelės drėgmės pakrančių aplinkoje?

A: Puikiai. Kadangi visiškai izoliuotame RMU naudojamas visiškai sandarus nerūdijančio plieno bakas su IP67 apsauga, drėgmė negali patekti į izoliacijos skyrių. Nereikia jokių antikondensacinių šildytuvų. Tai yra didelis pranašumas, palyginti su atviro tipo skirstomaisiais įrenginiais, kurie dažnai kenčia nuo vidinių blyksnių didelės drėgmės regionuose.

2 klausimas: koks yra dujų nuotėkio greitis? Ar man reikia papildyti per visą jo naudojimo laiką?

A: Mūsų gamybos procesas apima helio nuotėkio bandymus, kad būtų užtikrintas mažesnis nei 0,1% nuotėkio per metus. Įprastai eksploatuojant dujų papildyti nereikia per 30 metų. Žemo slėgio aliarmas įtrauktas kaip papildoma išankstinio įspėjimo funkcija.

3 klausimas: ar kompaktiškas sandarus visiškai izoliuotas RMU yra saugus ugniai?

A: Taip. Bakas pagamintas iš 2 mm storio nerūdijančio plieno, o vidinio lanko bandymas užtikrina, kad retais atvejais, įvykus vidiniam gedimui, lankas sulaikomas, neišleidžiant karštų dujų į priekį ar į šonus. Ugniai jautriems darbams (pvz., ligoninėms, duomenų centrams) taip pat siūlome pasirinktinai pasyvią priešgaisrinę dangą.

4 klausimas: Ar galiu integruoti šį RMU su esama SCADA sistema?

A: Visiškai. Kompaktiškas RMU palaiko motorizuotus veikimo mechanizmus, pagalbinius kontaktus ir ryšio modulius (RS485, Modbus, IEC 61850 neprivaloma). Realaus laiko padėtis, gedimas ir slėgio būsena gali būti stebimi nuotoliniu būdu.

5 klausimas: kuo skiriasi jūsųRMUir tradicinės oro izoliacijos spintos?

A: Tradicines oro izoliuotas spinteles reikia reguliariai valyti, didelius tarpus ir šildyti nuo kondensato. Mūsų kompaktiškas sandarus visiškai izoliuotas RMU pašalina visus šiuos reikalavimus – mažesnį plotą, didesnį patikimumą ir mažesnes bendras nuosavybės išlaidas per 10–20 metų.

6 klausimas: ar siūlote 12 mėnesių garantiją?

A: Taip, mes siūlome standartinę 12 mėnesių garantiją nuo išsiuntimo datos su galimybe pratęsti iki 24 arba 36 mėnesių pagal mokamos paslaugos sutartį. Garantiniu laikotarpiu visi gamybos defektai taisomi arba pakeičiami nemokamai.

Gamybos detalės

Bako ir sandarinimo procesas

„Compact Sealed Fully Insulated RMU“ bakas yra pagamintas iš 2 mm storio AISI 304 nerūdijančio plieno, suvirintas lazeriu ir patikrintas dėl helio nuotėkio. Sandarinant naudojami dvigubi sandarinimo žiedai, pagaminti iš hidrintos nitrilo gumos (HNBR), kuri išlaiko elastingumą daugiau nei 30 metų be senėjimo ir įtrūkimų. Visos įvorės yra epoksidinės dervos su įmontuotais skydais, kad būtų išvengta dalinio iškrovimo.

Izoliacija ir lanko pertraukimas

Apkrovos pertraukimo jungiklis veikia SF6 dujose esant 0,04–0,05 MPa santykiniam slėgiui. Puffer tipo lanko gesinimo konstrukcija užtikrina iki 630A apkrovos srovės pertraukimą ir kabelių įkrovimo srovių susidarymą/nutrūkimą. Transformatoriaus apsaugai galimi pasirinktiniai vakuuminiai grandinės pertraukiklių moduliai, integruoti su srovę ribojančiais saugikliais, kad sudarytų „kombinuotą“ įrenginį.

Veikimo mechanizmas

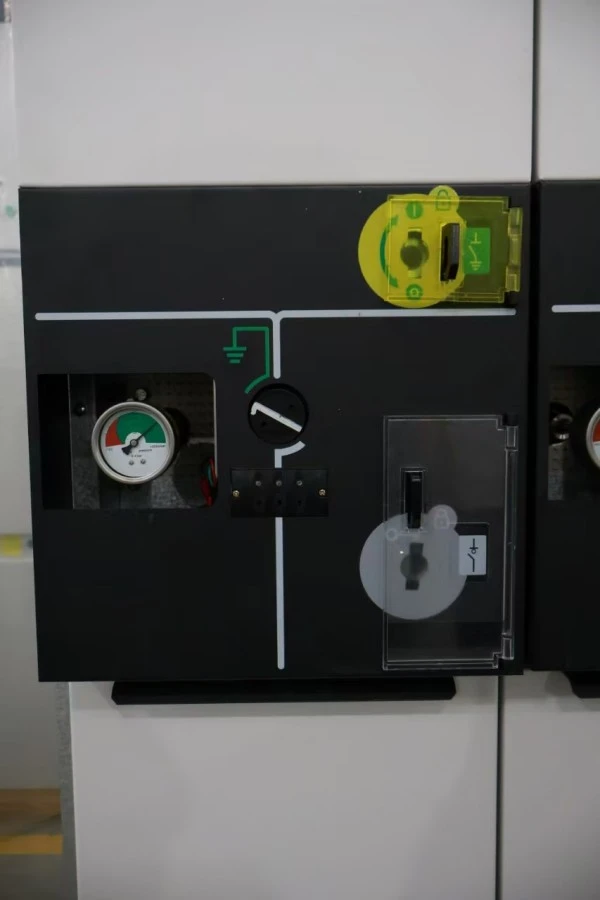

Trijų padėčių jungiklis (uždarytas / atidarytas / įžemintas) yra varomas spyruokliniu mechaniniu mechanizmu su aiškiu padėties indikatoriumi. Visos judančios dalys yra sandariai uždarytos bako viduje, pašalinant oksidaciją ir dulkių kaupimąsi. Priekiniame skydelyje yra mechaniniai blokai, neleidžiantys:

1. Įžeminimo jungiklio uždarymas, kai apkrovos jungiklis uždarytas

2. Kabelių skyriaus dangčio atidarymas, kai įžeminimo jungiklis yra atidarytas

Kabelio prijungimas ir įžeminimas

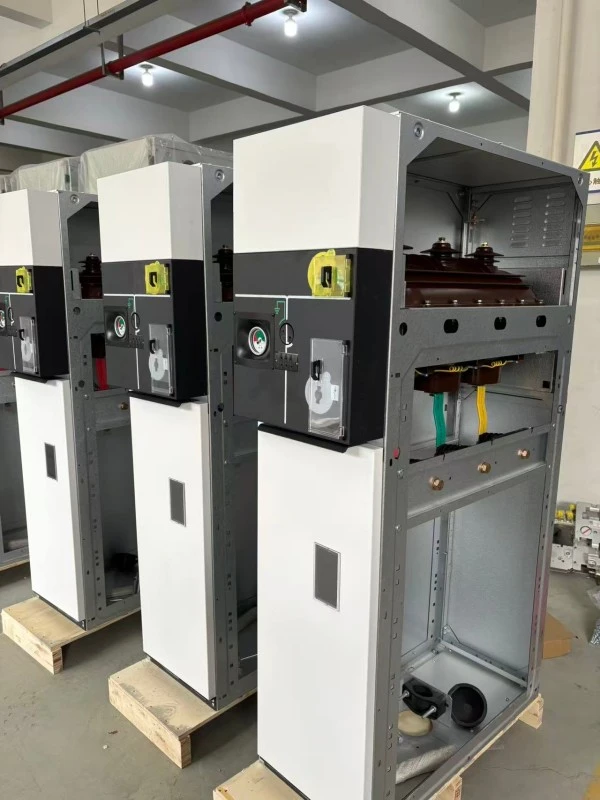

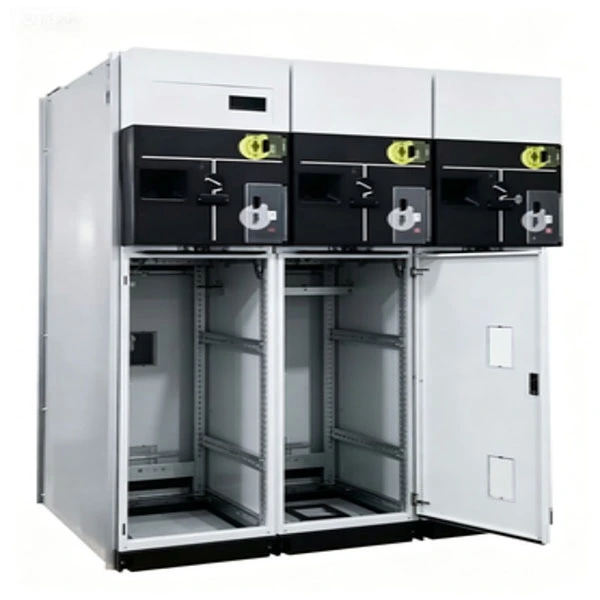

Kabelių skyriai skirti pavieniams arba lygiagretiems kabeliams su įtempių kūgio atrama. Standartinės kabelių dėžutės priima termiškai susitraukiančius arba šaltai susitraukiančius galus. Integruota varinė įžeminimo juosta eina per visus įrenginius su dviem įžeminimo taškais, kad būtų laikomasi saugos.

Kokybės ir testavimo užtikrinimas

Kiekvienas kompaktiškas sandarus visiškai izoliuotas RMU prieš išsiunčiant yra reguliariai tikrinamas:

● Pagrindinės grandinės varžos matavimas

● Galios dažnio atsparumo įtampai bandymas (42 kV / 1 min. 12 kV; 65 kV / 1 min. 24 kV)

● Žaibo impulso bandymas (75 kV didžiausia 12 kV; 125 kV didžiausia 24 kV)

● Dujų nuotėkio bandymas (helio masės spektrometrija)

● Mechaninio veikimo bandymas (200 ciklų)

● Dalinio iškrovimo matavimas (<5 pC)

● Vidinio lanko patvirtinimas (tipo bandymas, atliktas trečiosios šalies laboratorijos)

● Visi gaminiai atitinka IEC 62271-200, GB 3906, GB/T 11022 ir GB/T 3804.

Pakavimas ir pristatymas

Pakuotė: Medinės eksporto dėžės su smūgiams atspariomis putomis ir drėgmės barjeru. Kiekvienas įrenginys atskirai supakuotas į vakuuminį plastiką su sausiklio maišeliais.

Priedai: valdymo rankena, įžeminimo komplektas, atsarginiai O žiedai, kabelių antgaliai ir montavimo vadovas.

Pristatymas: FOB Šanchajus arba Ningbo. Standartinis pristatymas 25-35 dienos po užsakymo patvirtinimo. Galimas krovinių gabenimas oro transportu skubiems projektams.
