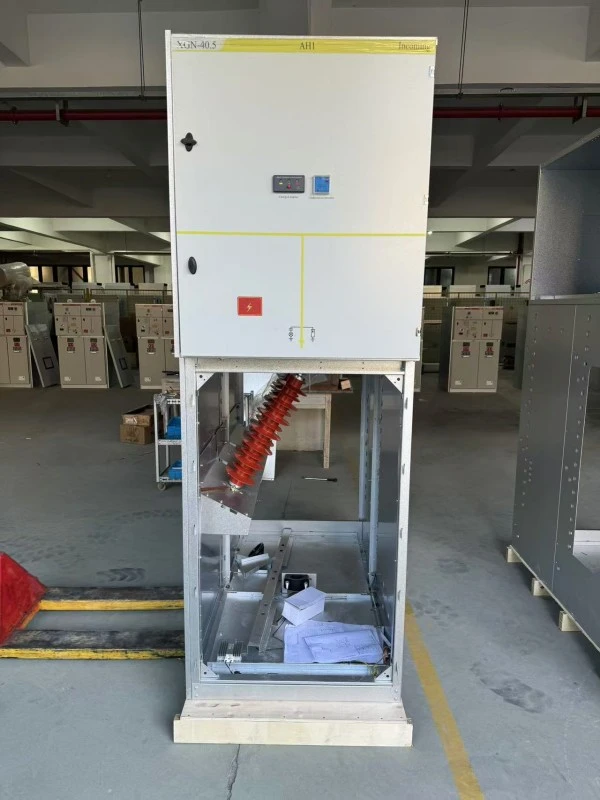

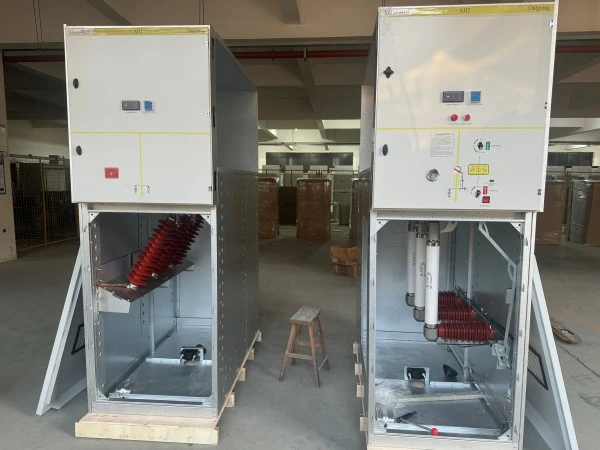

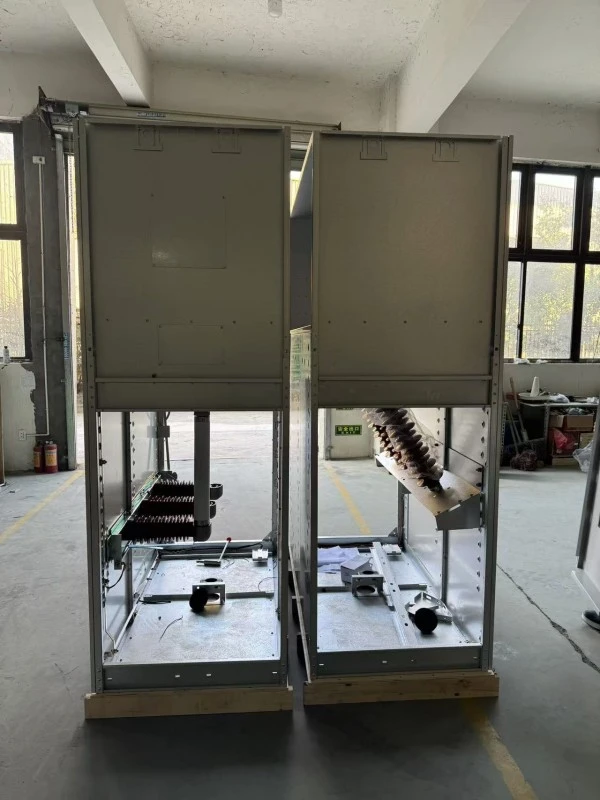

Aplinkai nekenksminga dujų izoliacija RMU

Aplinkai nekenksminga dujų izoliacija RMU (Pagrindinis žiedo blokas) yra gamykloje surinkta, sandari, metalu uždaryta vidutinės įtampos skirstomoji įranga (iki 24 kV), kuri kaip pagrindinė izoliacinė ir lanko gesinimo terpė naudoja ekologišką dujų mišinį, o ne gryną SF6. Skirtingai nuo tradicinių SF6 RMU, kurių visuotinio atšilimo potencialas yra didelis (GWP = 23 500), pagal dabartinius ES pamatinius duomenis SF₆ GWP yra maždaug 24 300. Lugao Power eco-RMU naudoja arba sintetinį orą, N₂/SF₆ mišinį (su mažiau nei 10 % SF6), arba fluoroketono pagrindu pagamintas (C5-FK) dujas. Šios dujos yra netoksiškos, nedegios, o jų GWP yra mažesnis nei 1 (sintetiniam orui) arba mažesnis nei 600 (C5-FK), palyginti su 23 500 gryno SF6.

Produkto privalumai

Kodėl RinktisLugao galia„Eco-Gas RMU“, palyginti su SF6 alternatyvomis?

Produkto savybės

Funkcijų sąrašas su techniniais paaiškinimais

Gamybos detalės

Kaip „Lugao Power“ gamina „Eco-Gas RMU“.

Kiekviena aplinkai nekenksminga dujų izoliacija RMU gaminama mūsų ISO 9001:2021 ir ISO 14001 sertifikuotoje gamykloje Vendžou, Kinijoje. Gamybos procesas yra specialiai pritaikytas ekologinių dujų tvarkymui – kitaip nei SF6 gamybos linijos.

Žingsnis po žingsnio gamybos procesas

1. Cisternų gamyba

● 3mm nerūdijantis plienas (AISI 304) – pjaustytas lazeriu, lenktas robotu, suvirintas automatizuotu MIG procesu.

● 100 % helio nuotėkio aptikimas: bakas panardintas į vakuuminę kamerą; helio purškimo bandymas – nuotėkio greitis <1×10⁻⁶ mbar·L/s (20 kartų griežtesnis nei IEC reikalavimas).

2. Komponentų surinkimas

● Trijų padėčių jungiklio mechanizmas, sumontuotas švarioje patalpoje (100 000 klasė).

● Variniai kontaktai pasidabruoti (15μm storis) – užtikrina mažą kontaktinę varžą (<30μΩ).

● Sklendės mechanizmas – nerūdijančio plieno, varomas kumšteliu.

3. Vakuuminis apdorojimas

● Bakas šildomas iki 80°C vakuume (<10 Pa) 8 valandas – pašalina drėgmę (tikslas <10ppm).

● Apsaugo nuo vidinio kondensato ir dielektrikų skilimo.

4. Ekodujų užpildymas

● Dujų mišinys paruoštas tam skirtoje maišymo stotyje (tikslumas ±1%).

● C5-FK mišiniui: C5-FK (fluorketonas) + CO₂ + O₂ (pėdsakai).

● Pripildymo slėgis: 0,04 MPa santykinis esant 20°C.

● Kiekvienas bakas su serijos numeriu su dujų sudėties etikete.

5. Galutinis elektros bandymas

● Galios dažnio atsparumas: 42kV/1min (12kV vienetai).

● Žaibo impulsas: 75kV maksimumas (1,2/50μs).

● Dalinis iškrovimas: <5pC esant 1,2Ur (12kV = 14,4kV bandomoji įtampa).

● Kontaktinės varžos matavimas: įrašytas į bandymo sertifikatą.

● Mechaninio veikimo bandymas: 50 atidarymo/uždarymo ciklų – nekeičiamas dujų slėgis.

6. Blokavimo patikra

● Visi mechaniniai blokai išbandyti su matuoklio kaiščiais – užfiksuotas jėgos matavimas.

7. Pakuotė

● Dujomis užpildytas įrenginys užsandarintas transportavimo dangteliu ant vožtuvo.

● Manometras apsaugotas putplasčio dangteliu

Kokybės kontrolės etapai

Aptarnavimas po pardavimo ir garantija

Garantinis laikotarpis:

12 mėnesių nuo paleidimo datos arba 18 mėnesių nuo išsiuntimo datos (atsižvelgiant į tai, kas įvyksta anksčiau).

Suteikiama garantija:

1. Visos mechaninės dalys (jungiklio mechanizmas, blokatoriai, įžeminimo jungiklis, indikatoriai)

2. Dujų bako vientisumas (nuotėkis dėl gamybos defekto)

3. Pirminiai ir antriniai kontaktai

4. Ekologinių dujų sudėtis (jei gamyklinis užpildymas skiriasi nuo sertifikato)

5. Slėgio matuoklis ir tankio monitorius

Neapimama:

1. Žala dėl netinkamo laikymo ar įrengimo (pvz., įrenginio numetimas)

2. Išorinė korozija dėl agresyvios aplinkos (pvz., chemijos gamykla)

3. Gamtos veiksmai (žemės drebėjimas, potvynis, žaibas)

4. Eksploatacinės medžiagos (saugikliai, indikatoriaus lemputės, baterijos)

Dažnai užduodami klausimai

1 klausimas: kokios dujos tiksliai naudojamos aplinkai nekenksmingos dujų izoliacijos RMU?

A: „Lugao Power“ siūlo dvi parinktis:

● A variantas (ekonomiškas): N₂ + 10 % SF₆ mišinys – GWP ≈ 2350 (vis tiek 90 % mažesnis nei grynas SF₆).

● B variantas (žalioji premium): C5-FK (fluorketonas) + CO₂ + O₂ – GWP < 600, be PFAS, tinka projektams, kuriais siekiama sumažinti priklausomybę nuo didelio GWP SF₆ izoliacinių dujų.

Abu yra netoksiški, nedegūs ir patvirtinti pagal IEC 62271-200.

2 klausimas: ar dujų charakteristikos yra tokios pačios kaip SF6?

A: Taip, esant tokiam pačiam darbiniam slėgiui (0,04–0,05 MPa), dielektrinis stiprumas ir lanko gesinimo galimybė yra lygiaverčiai. Mūsų aplinkai nekenksmingas RMU išlaiko tokius pačius tipo bandymus kaip ir SF6 įrenginiai: 42kV atsparumas, 20kA trumpojo jungimo ir 50 mechaninių operacijų.

3 klausimas: kas atsitiks, jei dujos nutekės? Ar tai pavojinga darbuotojams?

A: Ekologinės dujos yra netoksiškos (skirtingai nei SF6, kurios gali gaminti toksiškus šalutinius produktus veikiant lankui). Tačiau dideli nutekėjimai uždarose erdvėse gali išstumti deguonį. „Lugao Power“ RMU yra žemo slėgio aliarmas. Jei suveikia, prieš įeidami išvėdinkite kambarį. Pačios dujos yra saugios kvėpuoti nedideliais kiekiais (panašiai kaip CO₂ gesintuvo išmetimas).

4 klausimas: ar prireikus galiu papildyti dujas vietoje?

A: Bakas yra sandarus visam gyvenimui --- įprastomis sąlygomis niekada nereikės papildyti (nuotėkio lygis <0,1 % per metus). Tačiau jei vožtuvas yra pažeistas, „Lugao Power“ pateikia papildymo rinkinius su tiksliu dujų mišiniu. Nerekomenduojame naudoti vietinio SF6 – tai pažeistų aplinkosaugos tikslą.

5 klausimas: ar jūsų aplinkai nekenksminga dujų izoliacija RMU yra brangesnė nei SF6?

A: Pradinė pirkimo kaina yra maždaug 8–12% didesnė dėl dujų mišinio ir tam skirtos gamybos linijos. Tačiau:

1. Išvengsite būsimų SF6 atkūrimo išlaidų

2. Jūs turite teisę į ekologiškų pastatų mokesčių lengvatas (pvz., Singapūre, ES).

3. Daugelis komunalinių paslaugų dabar moka priemoką už skirstomuosius įrenginius, kuriuose nėra SF6, pirkdami balus.

4. Daugiau nei 20 metų gyvavimo ciklas Lugao ekologiškas RMU yra ekonomiškas arba pigesnis.

6 klausimas: kokius sertifikatus turi šis RMU?

A: Visi IEC 62271-200 tipo bandymai (KEMA sertifikuota). Papildoma:

● ISO 14001 (gamybos aplinkosaugos vadyba)

● CE ženklinimas

● Kinijos GB/T 3906

7 klausimas: ar galiu modifikuoti esamą SF6 RMU plokštę su ekologiškomis dujomis?

A: Ne, skiriasi dujų tvarkymo sistema, sandarikliai ir slėgio nustatymai. Tačiau Lugao Power'sdujomis izoliuotas RMUturi tokius pačius išorinius matmenis ir atstumą tarp šynų, kaip ir dauguma standartinių SF6 RMU. Tai leidžia "drop-in" pakeisti be civilinių darbų.

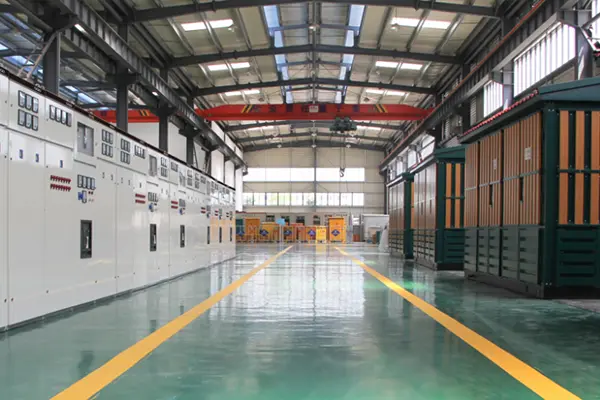

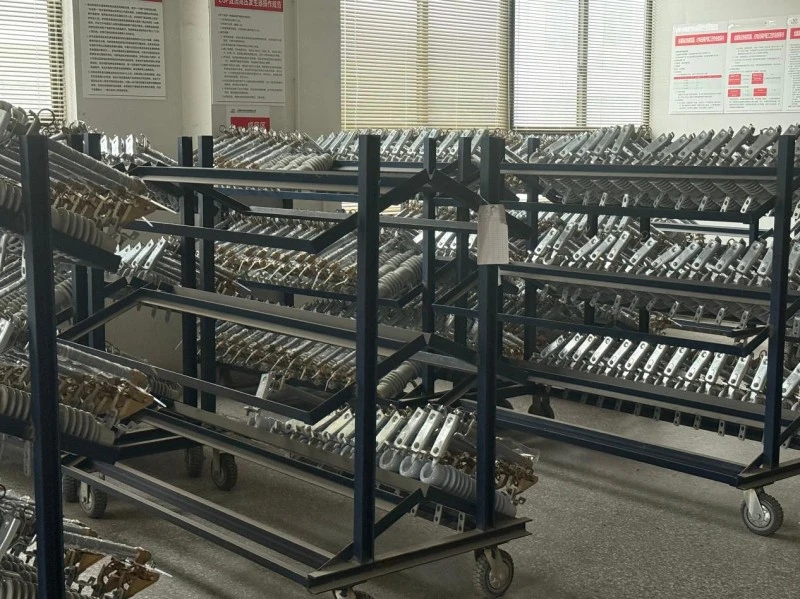

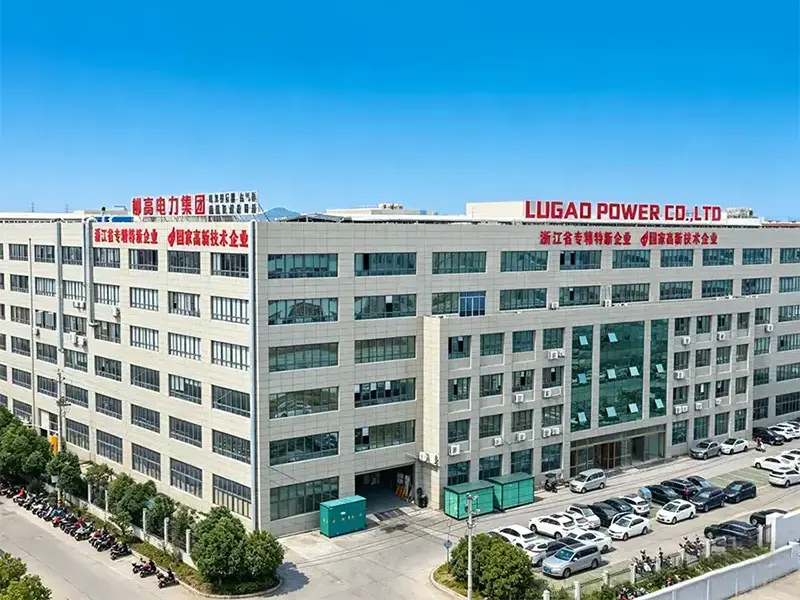

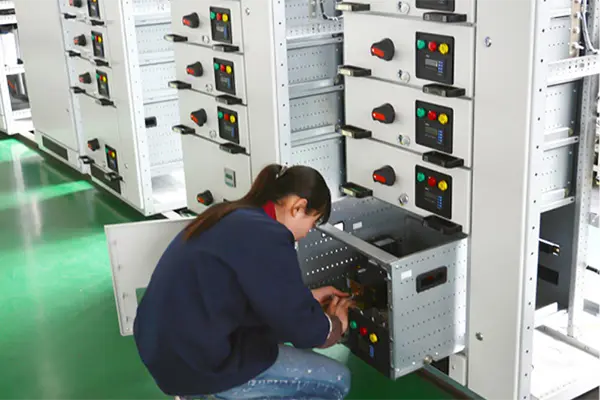

Lugao gamykla
