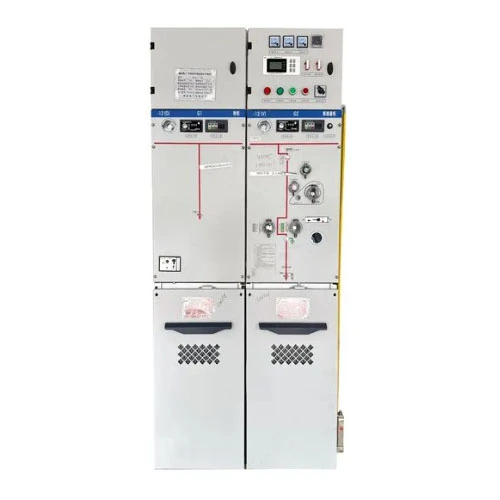

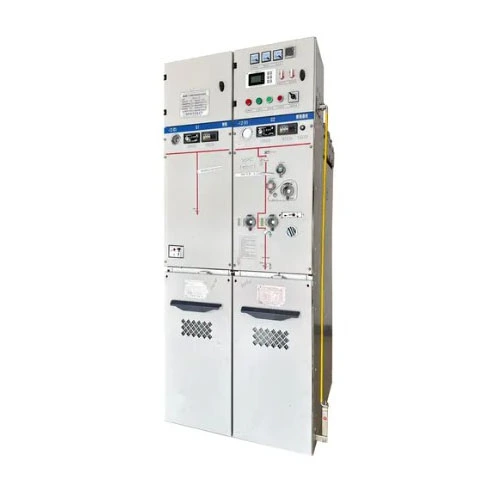

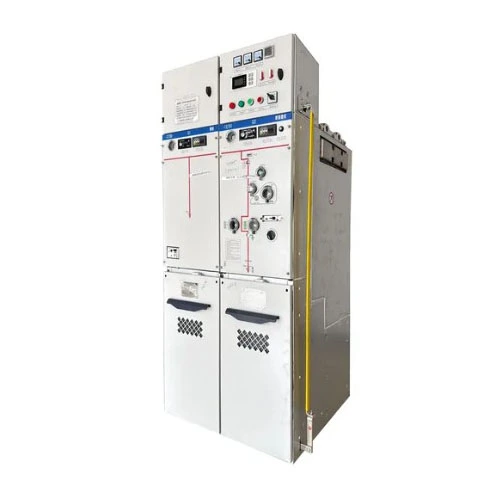

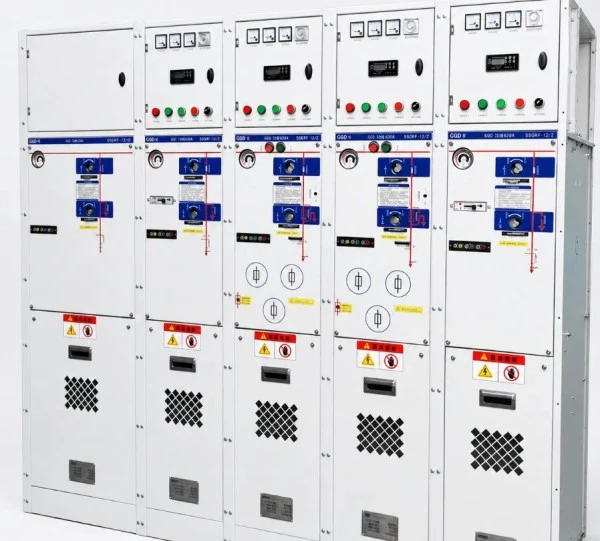

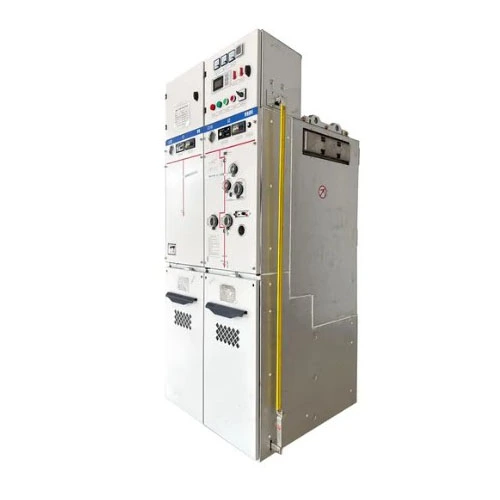

SF6 dujomis izoliuotas kompaktiškas RMU metalinis skirstytuvas

SF6 dujomis izoliuotas kompaktiškas RMU metalinis skirstomasis įrenginys yra pilnas energijos paskirstymo įrenginys, kuris visiškai apima aukštos įtampos perjungimo įrenginius, šynas, įžeminimo jungiklius ir kitus pagrindinius komponentus nerūdijančio plieno dujų bake, užpildytame SF6 dujomis kaip izoliacine terpe.

Šis gaminys pirmiausia naudojamas 12kV/24kV maitinimo sistemosežiedo pagrindinis blokas (RMU)taikomąsias programas arba terminalo energijos paskirstymą.

Ką tai gali padaryti?

Paprasčiau tariant, tai leidžia paskirstyti energiją, perjungti, apsaugoti ir valdyti. Konkrečios funkcijos apima:

1. Apkrovos srovės sudarymas ir nutraukimas – normalus linijos perjungimas.

2. Trumpojo jungimo srovės sukūrimas ir nutraukimas – kartu su saugikliais arba grandinės pertraukikliais, gedimų metu greitai atjunkite grandinę, kad apsaugotumėte transformatorius ir linijas.

3. Izoliavimas ir įžeminimas – užtikrina matomą atjungimo tašką ir įžeminimo funkciją, užtikrinančią techninės priežiūros personalo saugumą.

4. Kabelių prijungimas ir apsauga – veikia kaip įeinantis/išeinantis mazgas, užtikrinantis kabelių linijų apsaugą nuo viršsrovių ir trumpojo jungimo.

Dėl visiškai sandarios konstrukcijos šis gaminys yra ypač tinkamas atšiaurioje aplinkoje (pvz., dideliame aukštyje, drėgnoje aplinkoje, purškiamoje druskoje, didelėse dulkėse) arba vietovėse, kuriose nėra žemės (pvz., komerciniuose centruose, gyvenamuosiuose kompleksuose, vėjo jėgainėse). Tai idealus tradicinių oro izoliuotų žiedinių pagrindinių mazgų pakaitalas.

Produkto parametras (specifikacija)

Žemiau pateikiami SF6 dujomis izoliuotų kompaktiškų RMU metalinių skirstomųjų įrenginių, pagamintųLugao galia Co., Ltd.:

Produkto funkcija ir taikymas (klausimų ir atsakymų formatas)

1 klausimas: kokia yra didžiausia šio SF6 dujomis izoliuoto kompaktiško RMU metalinio skirstomojo įrenginio savybė?

A: Didžiausias bruožas yra ypatingas kompaktiškumas ir visiškai izoliuotas dizainas. Palyginti su tradiciniais oro izoliuotais RMU, mūsų gaminys sumažina tūrį maždaug 70 %, išlaikant puikų elektrinį našumą. Visos aukštos įtampos dalys yra visiškai užsandarintos nerūdijančio plieno dujų bako viduje, nepaveiktos išorinio kondensato, taršos ar mažų gyvūnų – tai iš tikrųjų užtikrina 30 metų eksploatavimą nereikalaujant priežiūros. Be to, mūsų SF6 izoliuotas žiedinis pagrindinis blokas yra modulinės konstrukcijos, leidžiantis lanksčiai derinti įeinančius / išeinančius įrenginius, dozavimo blokus, PT įrenginius ir kt., atsižvelgiant į vartotojo reikalavimus.

2 klausimas: kiek jis patikimas atšiaurioje aplinkoje?

A: Labai patikimas. Dujų bakas pagamintas naudojant lazerinį suvirinimą ir helio nuotėkio aptikimą, o metinis nuotėkio rodiklis mažesnis nei 0,1%, užtikrinantis ilgalaikį SF6 dujų slėgio stabilumą. Net esant -40°C dideliam šalčiui ar +55°C aukštai temperatūrai, arba iki 3000 metrų aukštyje, mūsų gaminys išlaiko vardinį izoliacijos lygį. Daugelis klientų šį kompaktišką RMU skirstomąjį įrenginį įrengė pakrantės vėjo jėgainėse ir kasyklose, kur ji veikė daugelį metų be jokių izoliacijos peršėjimo incidentų.

3 klausimas: kokios saugos konstrukcijos turi gaminį?

A: Saugumas yra mūsų pagrindinis prioritetas. Produktas turi „penkių prevencinių“ blokavimo sistemą (apsaugo nuo netinkamo grandinės pertraukiklio veikimo, neleidžia perjungti izoliatorių esant apkrovai, neleidžia uždaryti įžeminimo jungiklio, kai įtampa, neleidžia tiekti energijos, kai įžeminimas yra uždarytas, ir neleidžia patekti į skyrius, kuriuose yra srovė). Be to, dujų bako vidinis lanko gedimas yra IAC AFLR 20kA/1s, o slėgio mažinimo kanalai nukreipia lanko energiją į saugią zoną už gaubto. Stebėjimo lange valdymo skydelyje aiškiai matoma izoliacijos tarpo būsena.

4 klausimas: kokiems konkretiems taikymo scenarijams jis tinka?

A: Mūsų produktas plačiai naudojamas šiais atvejais:

● Miesto gyvenamieji kompleksai, komerciniai pastatai --- kaip pagrindiniai įėjimo ir skirstomieji mazgai pastotėse, taupantys plotą.

● Vėjo jėgainės, fotovoltinės elektrinės --- kaip RMU įrenginiai kompaktiškose pastotėse, atlaikantys temperatūros svyravimus.

● Pramoniniai parkai, gamyklos---saugantys mažus ir vidutinius transformatorius, pakeičiantys tradicinius išjungtus saugiklius.

● Metro, tuneliai, oro uostai --- didelio patikimumo maitinimo mazgai, kuriems reikalingas mažas gedimų skaičius.

● Duomenų centrai --- A lygio apkrovos, keliančios itin aukštus tiekimo tęstinumo reikalavimus, leidžiančius automatiškai perduoti maitinimą laukimo režimu su automatika.

● Kasyklos, uostai – dulkėta, drėgna aplinka, kur visiškai sandari konstrukcija yra akivaizdus pranašumas.

Nesvarbu, ar jums reikia vieno ar šimtų SF6 dujomis izoliuotų kompaktiškų RMU skirstomųjų įrenginių su metalu, mes galime pasiūlyti standartizuotus arba pritaikytus sprendimus.

Išsami informacija apie gamybą (privalumai prieš konkurentus)

Išsamus palyginimas: „Lugao Power“ ir „Ordinary Brands“.

Mūsų pagrindiniai skiriamieji pranašumai:

1. Tikrai nereikalaujantis priežiūros: įprastų prekių ženklų atstovai teigia, kad jie nereikalauja priežiūros, tačiau jų metinis dujų nuotėkio rodiklis yra >1%, todėl reikia papildyti kas 3–5 metus.Lugao galianaudoja dvigubo sandariklio žiedą + metalinę kieto sandariklio konstrukciją, kurios metinis nuotėkio rodiklis yra ≤0,1 % – per numatytą eksploatavimo laiką papildyti nereikia.

2. Ekstremalus prisitaikymas prie aplinkos: Mūsų gaminys išlaikė -45°C žemos temperatūros ir +60°C aukštos temperatūros tipo bandymus ir 720 valandų druskos purškimo bandymus (įprastas = 96 valandos) – tinka pakrančių ir Alpių regionams.

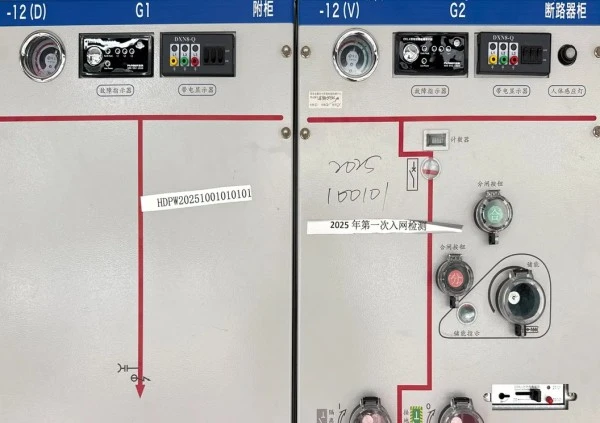

3. Patogus valdymas: jungiklių padėtys, įžeminimo būsena ir atidarytos/uždarytos būsenos yra pažymėtos spalvomis skydelyje, o valdymo rankena suteikia grįžtamąjį ryšį, kad būtų išvengta netinkamo veikimo.

4. Didesnė trumpojo jungimo atsparumo galimybė: standartinis reikalauja 20kA/3s; Mes projektuojame su 25kA/3s atsarga ir didžiausiu atsparumu 63kA --- 15% viršijame pramonės vidurkius.

Dažnai užduodami klausimai (DUK)

1 klausimas: ar SF6 dujos šiame SF6 dujomis izoliuotame kompaktiškame RMU metaliniame skirstomajame įrenginyje yra nekenksmingos aplinkai? Ar vėliau jis bus palaipsniui panaikintas?

A: Šiuo metu SF6 išlieka geriausiomis izoliacinėmis dujomis, tačiau mes jau sukūrėme ekologiškas versijas (C4 arba sausas oras). Jūsų įsigyto įrenginio dujų bakas yra itin gerai sandarus, per 30 eksploatavimo metų yra minimalus nuotėkis. Jei ateityje prireiks ekologiško modernizavimo, galime suteikti pilną dujų bako keitimo paslaugą.

2 klausimas: ką daryti, jei dujų slėgis nukrenta darbo metu?

A: Mūsų gaminys standartiškai komplektuojamas su dujų tankio matuokliu (su žemo slėgio aliarmo kontaktu). Slėgiui nukritus iki 0,25 baro (santykinis), į valdymo sistemą siunčiamas pavojaus signalas. Tuo metu turėtų būti paprašyta nutraukti elektrą, o mūsų aptarnavimo po pardavimo komanda atvyks patikrinti, ar nėra nuotėkio ir papildyti SF6. Įprastomis aplinkybėmis papildyti dėl nuotėkio beveik niekada nereikia.

3 klausimas: Ar produktas gali būti pritaikytas esamoms paskirstymo automatizavimo sistemoms?

A: Visiškai. Mūsų SF6 dujos šiame SF6 dujomis izoliuotame kompaktiškame RMU yra rezervuotos su DTU sąsajomis ir vieta elektriniams veikimo mechanizmams. Pridėjus elektros modulį ir valdymo laidus, jį galima prijungti prie IEC 60870-5-101/104 arba Modbus ryšio protokolų, kad būtų galima nuotoliniu būdu atidaryti / uždaryti, nuskaityti srovę / įtampą ir įkelti gedimo indikatorių.

Kodėl verta rinktis „Lugao Power“?

Įkurta 2016 m.:„Lugao Power“ yra profesionalus vidutinės ir aukštos įtampos elektros perdavimo ir paskirstymo įrangos gamintojas, turintis savo gamyklą ir integruotas MTEP, gamybos ir pardavimo galimybes.

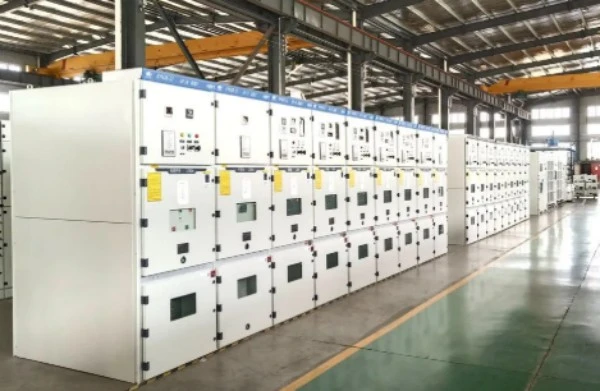

3000+ m² gamybos patalpa:Mūsų gamykla palaiko galios transformatorių, RMU, skirstomųjų įrenginių ir kitos energijos paskirstymo įrangos gamybą, surinkimą, tikrinimą ir bandymą.

Aptarnaujama daugiau nei 30 šalių:„Lugao Power“ produktai buvo eksportuoti į daugiau nei 30 šalių, aptarnaujančių elektros tinklų, pramonės, infrastruktūros, atsinaujinančios energijos ir kitus tarptautinius projektus.

ISO9001 ir SGS sertifikatas:Mūsų kokybės valdymo ir gamybos procesai palaikomi ISO 9001 ir SGS sertifikatais. Taikomi gaminiai taip pat yra su CE ir CCC sertifikatais.

60+ techninis personalas:Mūsų techninė komanda palaiko gaminio projektavimą, projekto konfigūraciją, pritaikytus sprendimus ir techninę dokumentaciją, atitinkančią skirtingus elektros paskirstymo reikalavimus.

Tiesioginis gamyklos projekto palaikymas:Nuo gaminio parinkimo ir techninio projektavimo iki gamybos, testavimo, pristatymo ir aptarnavimo po pardavimo – „Lugao Power“ teikia integruotą palaikymą pasauliniams energijos paskirstymo projektams.
