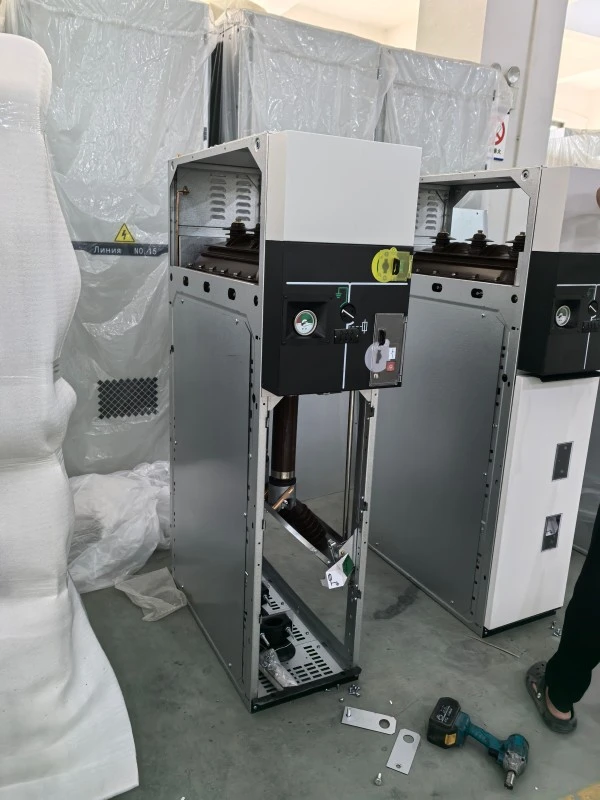

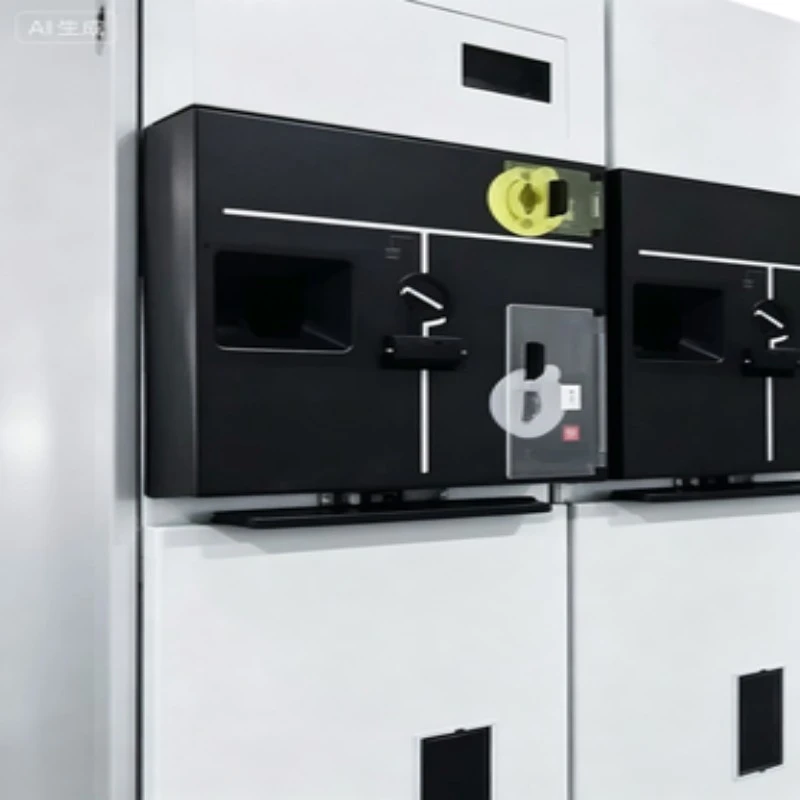

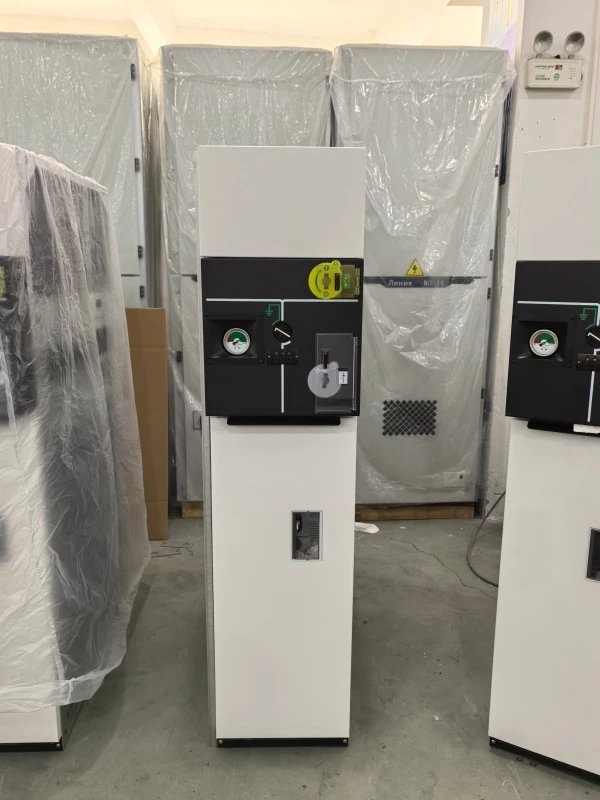

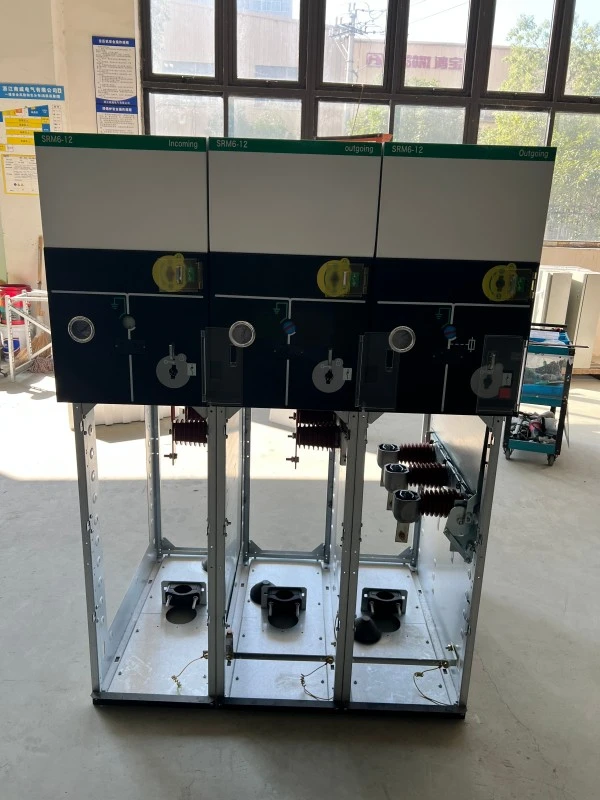

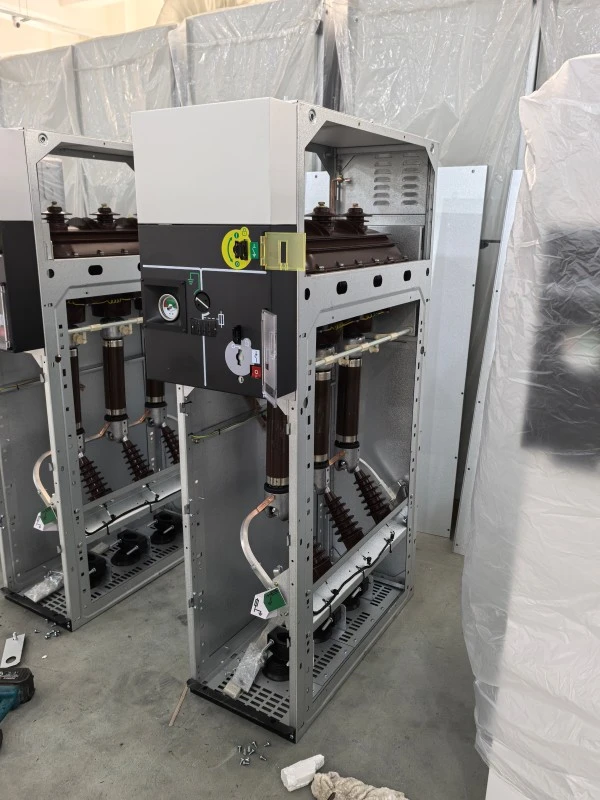

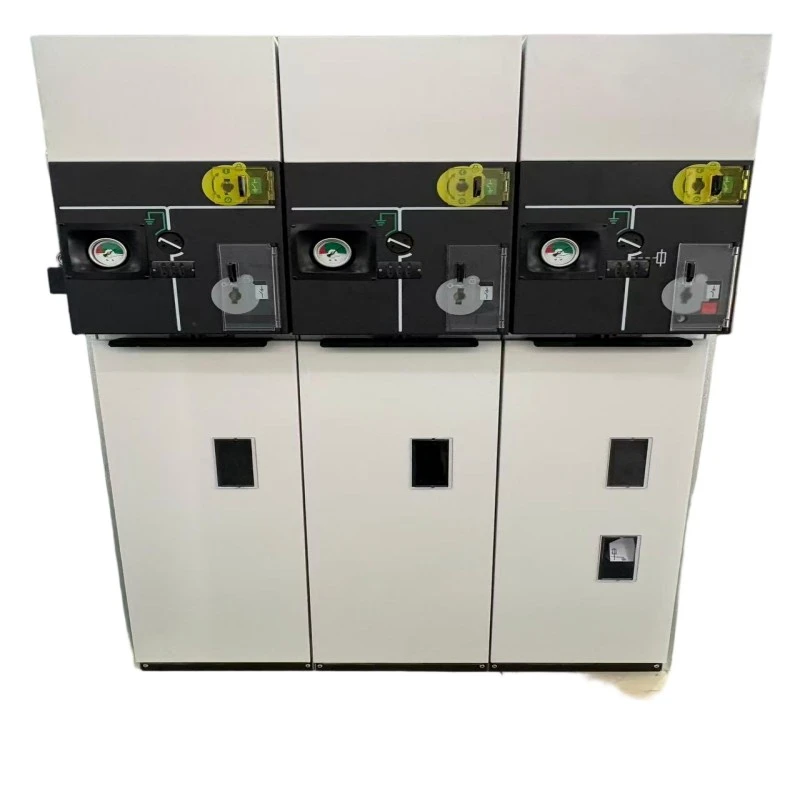

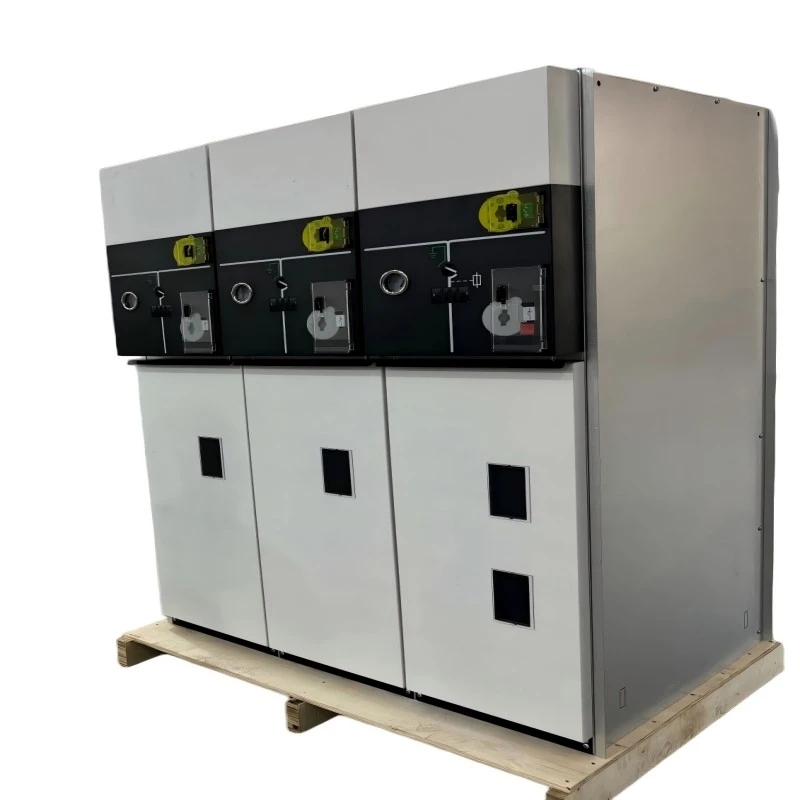

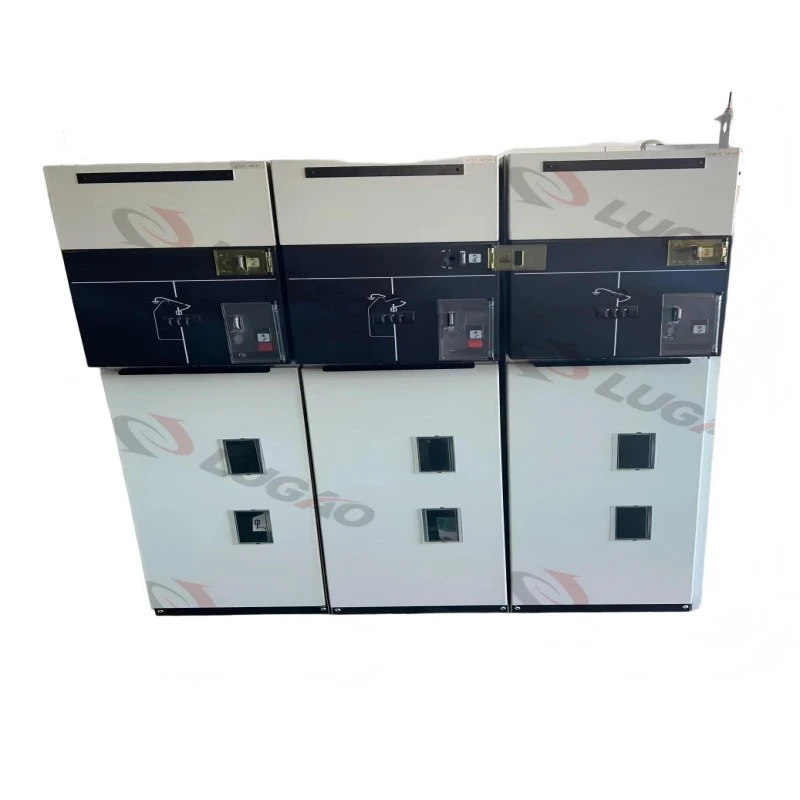

Mažų dujų blokavimo sistema su metaliniu uždaru RMU

Mažo dujų kiekio blokavimo sistema su metaliniu uždaru RMU (Pagrindinis žiedo blokas) yra gamykloje surinkta, tipo patikrinta skirstomoji įranga, skirta vidutinės įtampos skirstomiesiems tinklams (iki 24kV). Jis sujungia SF6 izoliuotų arba be SF6 dujų technologiją su mechanine ir elektrine žemo dujų slėgio blokavimo sistema.

Ką tai daro:

RMU saugiai jungia, izoliuoja ir apsaugo transformatorius ir kabelių grandines žiediniuose tinkluose. „Low Gas Interlock System“ automatiškai apsaugo nuo veikimo (uždarymo arba įžeminimo), kai vidinis dujų slėgis nukrenta žemiau saugių slenksčių – pašalinama vidinio lanko atsiradimo rizika dėl nepakankamo dielektrinio stiprumo. Metalu uždengta konstrukcija užtikrina tvirtą fizinę apsaugą ir elektromagnetinį ekranavimą.

Key functions:

● Krovinio darymas/laužymas

● Įžeminimo jungiklio veikimas su blokavimu

● Apsauga nuo gedimo srovės (su saugikliu arba rele)

● Žemo dujų slėgio signalizacija ir blokavimas

● Matoma izoliacija po metaliniu gaubtu

Kiekvienas mažo dujų kiekio blokavimo sistemos metalinis uždaras RMU iš Lugao Power atitinka IEC 62271-200 ir GB/T 3906 standartus, todėl užtikrina sklandų integravimą į išmaniuosius tinklus.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

Pagrindinės funkcijos (su klausimų ir atsakymų skyriumi)

1 funkcija: žemo dujų slėgio blokavimo mechanizmas

Neleidžia užsidaryti arba įžeminti, kai dujų tankis yra nepakankamas.

Mechaninis užraktas + pagalbinio kontakto grįžtamasis ryšys į RTU.

2 funkcija: metalinis uždaras, visiškai sandarus bakas

Nerūdijančio plieno bakas su lazeriniu suvirinimu.

Nėra išorinių atvirų įtampingųjų dalių.

3 funkcija: integruoti mechaniniai/elektriniai blokatoriai

●Apkrovos jungiklis – įžeminimo jungiklis – priekinio dangčio blokavimo grandinė.

Rakto spynos ir spynos nuostatos.

4 funkcija: kompaktiškas ir modulinis dizainas

Vieno vieneto plotis net 375 mm.

Išplečiamas iš abiejų pusių.

5 ypatybė: palanki priežiūrai dujų sistema

Savaime užsidarantys vožtuvai; dujų manometras su žemo slėgio zona, pažymėta raudona spalva.

Programos

1. Antriniai paskirstymo tinklai (gyvenamieji ir komerciniai kompleksai)

2. Vėjo / saulės energijos surinkimo stotys (pritaikymas aplinkai)

3. EV įkrovimo stebulės skirstyklos patalpos

4. Duomenų centro atsarginės kopijos tiektuvai

5. Pramonės gamyklų žiediniai tinklai

Klausimai ir atsakymai --- Produkto funkcija Deep Dive

1 klausimas: ar mažas dujų blokavimas turi įtakos normaliam veikimo greičiui?

A: Ne. Esant normaliam slėgiui, blokavimas yra skaidrus. Tik tada, kai nuteka dujos (pvz., dėl sandariklio senėjimo), spyna užsifiksuoja --- paprastai po 10 ir daugiau metų. Tai prideda nulinį delsą įprasto perjungimo metu.

2 klausimas: koks yra įprastas dujų papildymo intervalas?

A: SF6 versijai, > 20 metų normaliomis sąlygomis. Mažas dujų blokavimas suaktyvins pavojaus signalą gerokai anksčiau nei kritinis lygis, todėl bus galima atlikti planinę priežiūrą.

3 klausimas: ar mažo dujų kiekio blokavimo sistemos metalinis uždaras RMU tinka išmaniojo tinklo automatizavimui?

A: Visiškai. Kiekviename bloke yra pagalbiniai kontaktai, skirti signalizacijai apie mažą dujų kiekį, blokavimo būseną ir jungiklio padėtį – suderinama su IEC 61850 per RTU.

Gamybos detalės

Gamybos procesas

●Lugao Power Co., Ltd. gamina kiekvieną uždarą mažų dujų blokavimo sistemos metaląRMU100 000 klasės švarioje patalpoje dujoms užpildyti. Pagrindiniai gamybos etapai:

1. Bako lazerinis pjovimas ir suvirinimas robotu --- helio nuotėkio bandymas (<1×10⁻⁶ mbar·L/s).

2. Vakuuminis džiovinimas ir degazavimas --- drėgmės kiekis ≤10 ppm.

3. Mechaninio blokavimo mazgas --- 5000 ciklų patvarumo bandymas.

4. Mažo dujų blokavimo kalibravimas --- naudojant tikslius slėgio jungiklius ir kumštelio mechanizmus.

5. Galutinis elektros bandymas --- galios dažnio atsparumas (42kV/1min 12kV įrenginiams).

6. Unikalus serijos numeris --- atsekamas iki žaliavos sertifikatų.

Kokybės kontrolė

Kiekvienam RMU atliekamas 100 % gamyklos priėmimo testas (FAT) pagal IEC.

● Dujų blokavimo funkcija patikrinta trijuose slėgio taškuose: normalus, signalizacija, blokavimas.

Dalinės iškrovos matavimas <5pC esant 1,2Ur.

Sertifikatai ir kokybės užtikrinimas

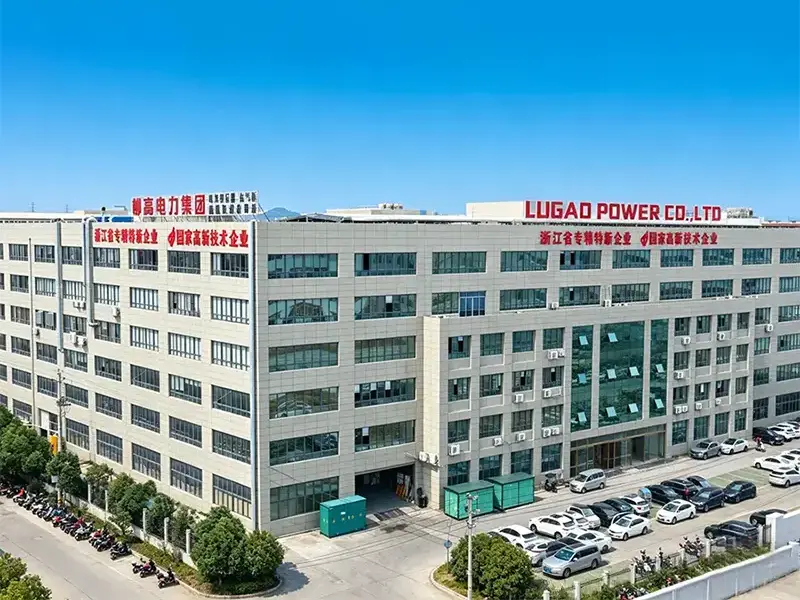

Kodėl verta rinktis „Lugao Power Co., Ltd.“?

● 15+ metų vidutinės įtampos skirstomuosiuose įrenginiuose.

● Viso gyvavimo ciklo palaikymas – atsarginėms dalims suteikiama 10 metų garantija.

● Individuali inžinerija – pridėkite nuotolinį mažo dujų kiekio stebėjimą, šildytuvą arba CT.

„Kai perkate mažai dujų blokavimo sistemos metalinį uždarą RMU iš Lugao, gausite ne tik produktą, bet ir tinklo saugos partnerį.

Pakavimas ir pristatymas

Pakuotė

1. Individualus RMU: uždarytas antistatiniame PE maišelyje + sausiklis.

2. Amortizacija: 30 mm EPE putos medinėje dėžėje.

3. Išorinė dėžė: termiškai apdorota fanera (atitinka ISPM-15 eksportui).

4. Ženklinimas: trapus, svorio centras, dujomis užpildyta etiketė, blokavimo įspėjimas.

Pristatymas

1. Uostas: Šanchajus / Ningbo.

2. Pristatymo laikas: 25 darbo dienos standartiniams 630A vienetams (užsakymo pavyzdys 15 dienų).

3. Siuntimo dokumentai: pakavimo sąrašas, komercinė sąskaita faktūra, važtaraštis, bandymų ataskaitos, blokavimo kalibravimo sertifikatas.

Dujų transportavimo pažyma

SF6 arba ekologinėmis dujomis užpildyti įrenginiai siunčiami kaip „nepavojingi kroviniai“ pagal JT 3166 (mašinos su dujomis). Visi vožtuvai sandarūs ir apsaugoti.

DUK

1 klausimas: koks yra mažo dujų kiekio blokavimo sistemos metaliniu uždarytu RMU garantinis laikotarpis?

A: Lugao Power suteikia 12 mėnesių nuo paleidimo datos arba 18 mėnesių nuo išsiuntimo (atsižvelgiant į tai, kas anksčiau). Mažo dujų kiekio blokavimo mechanizmas dengiamas 5 metams.

2 klausimas: ar avariniu atveju galima apeiti mažo dujų kiekio blokavimą?

A: Ne pagal dizainą. Aplinkkelis nugalėtų saugumą. Vietoj to siūlome laikiną dujų papildymo rinkinį, kad slėgis būtų atkurtas per 30 minučių. Visada laikykitės užrakto-žymėjimo.

3 klausimas: ar teikiate montavimo mokymus?

A: Taip. Siūlome nemokamas nuotolines vaizdo instrukcijas ir mokymus vietoje užsakant daugiau nei 10 vienetų.

4 klausimas: kaip prieš įdiegiant patikrinti, ar mažai dujų blokuoja?

A: Naudokite dujų tankio monitoriaus bandymo prievadą. Lėtai išleiskite dujas – esant aliarmo slenksčiui (0,03 MPa) išgirsite pavojaus relę; prie blokavimo slenksčio (0,02MPa) jungiklio veikimo velenas mechaniškai užsiblokuoja. Tai parodyta mūsų gamyklos vaizdo įraše.

5 klausimas: ar šis RMU suderinamas su dujomis be SF6?

A: Taip. „Lugao Power“ siūlo „Low Gas Interlock System“ metalinį uždarą RMU su N2/SF6 mišiniu (70%/30%) arba C4-FN pagrindu pagamintomis dujomis. (Dujų terpės ir blokavimo slenksčiai sukonfigūruojami pagal pasirinktą izoliacijos sistemą.) Blokavimo slėgio slenksčiai perskaičiuojami kiekvienam dujų tipui.
