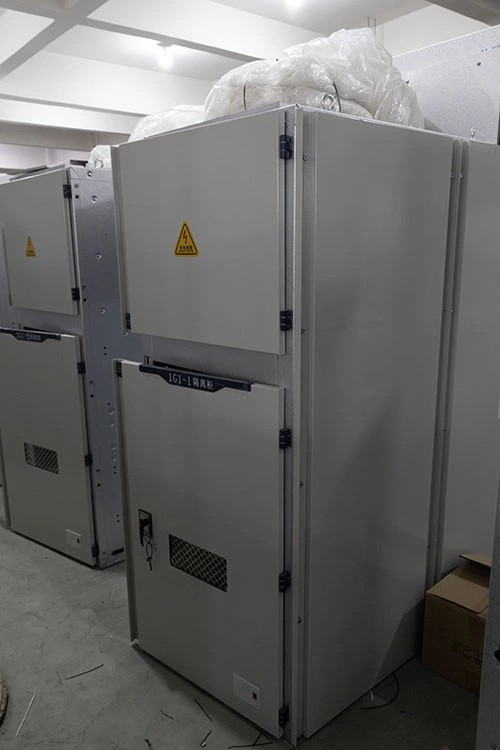

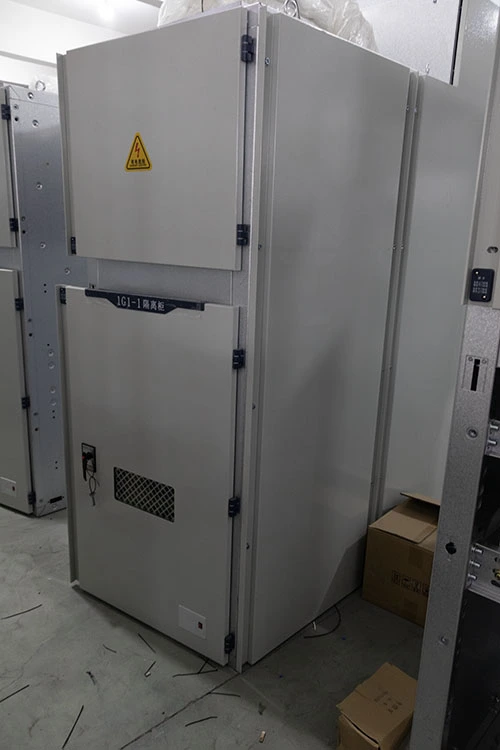

GGD modulinis fiksuoto tipo žemos įtampos skirstomasis įrenginys

Apibrėžimas ir pagrindinė tapatybė

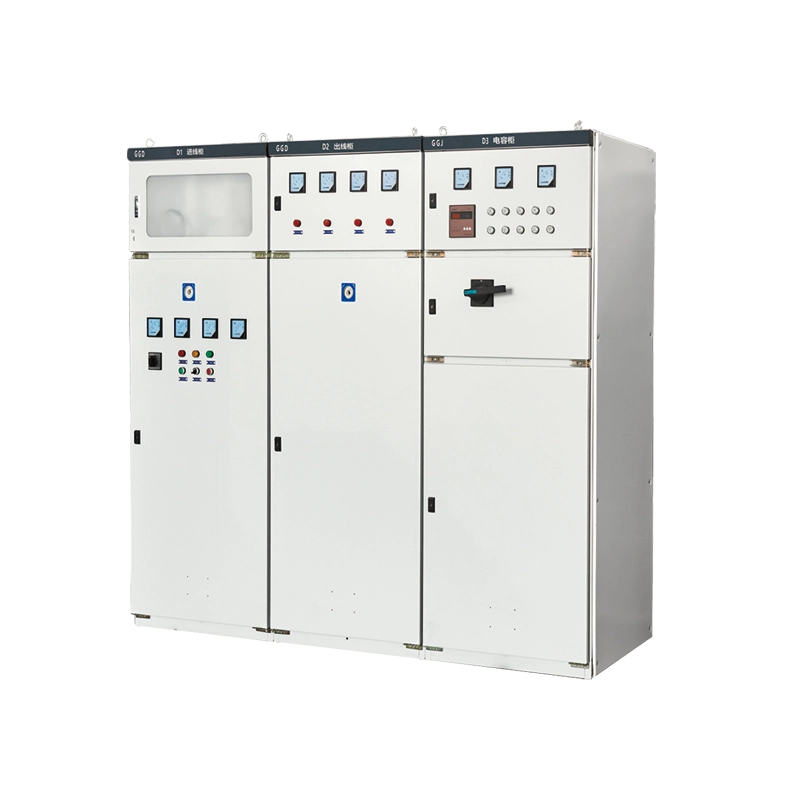

GGD modulinis fiksuoto tipo žemos įtampos skirstomasis įrenginys yra uždaras, ant grindų, metalu uždarytas skirstomųjų įrenginių mazgas. Jis sukurtas specialiaižemos įtampos kintamosios srovės paskirstymastrifazėse pramoninėse ir komercinėse elektros sistemose. Kaip pagrindinis energijos paskirstymo hierarchijos produktas, jis yra tarp transformatoriaus antrinių gnybtų ir galutinių atšakų skirstomųjų plokščių ir veikia kaip pagrindinis įrenginio maitinimo centras.

Produkto parametrai

Sertifikavimas ir kokybės užtikrinimas

Lugaogamina GGD fiksuoto tipo žemos įtampos skirstytuvus pagal projekto techninius reikalavimus ir galiojančius žemos įtampos skirstomųjų įrenginių standartus. Įprastos patikros ir bandymų ataskaitos gali būti pateiktos prieš išsiunčiant pagal patvirtintą techninį susitarimą.

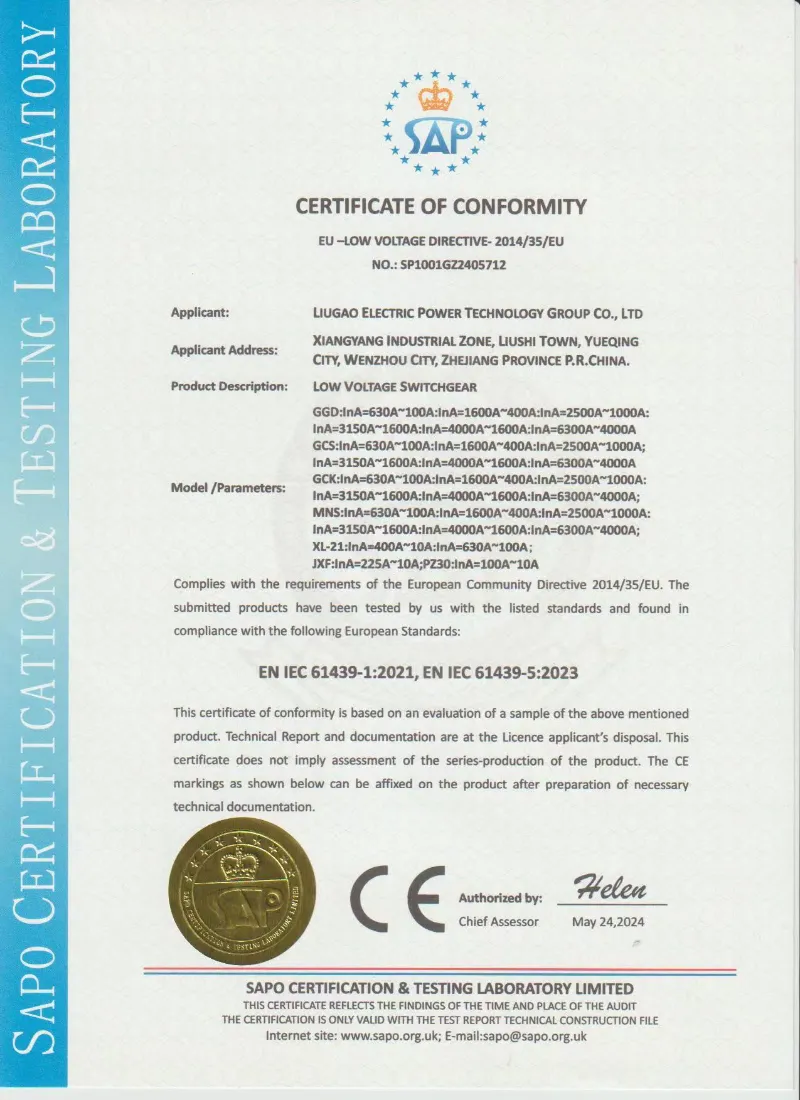

• IEC 61439-1/2 pagrįstas dizainas ir bandymai
• GB/T 7251 pagrįsta gamyba ir tikrinimas
• Galios dažnio atsparumo testas
• Izoliacijos varžos bandymas
• Laidų ir funkcinio veikimo patikrinimas
• Temperatūros kilimo patikrinimas pagal konfigūraciją
• Įprasto bandymo ataskaita prieš išsiuntimą
• Gamyklos apžiūros nuotraukos pateikiamos pagal pageidavimą

Fiksuoto diegimo filosofija

Skirtingai nuo ištraukiamo tipo skirstomųjų įrenginių, kuriuose funkciniai blokai gali būti išimami ant slankiklių, GGD naudojama nuolat fiksuota montavimo koncepcija:

● Visi pirminiai įtaisai – oro grandinės pertraukikliai (ACB), forminio korpuso grandinės pertraukikliai (MCCB) ir izoliaciniai jungikliai – tvirtinami varžtais tiesiai ant standžių montavimo plokščių.

● Elektros jungtys tarp prietaisų ir šynų yra jungiamos varžtais varinėmis jungtimis arba kabelių jungtimis, o ne kištukiniais kontaktais.

● Šis fiksuotas metodas pašalina mechaninį sudėtingumą, sąnaudas ir priežiūrą, susijusią su slankiojančiais mechanizmais, todėl idealiai tinka stabiliems, ilgalaikiams įrengimams, kuriuose grandinės padėtis retai keičiasi.

Modulinė korpuso konstrukcija

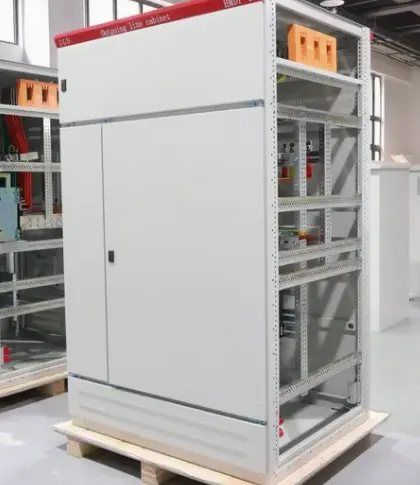

● Korpusas pagamintas iš standartizuotų modulinių kabinų, kurių kiekvieno aukštis ir gylis yra vienodi:

● Rėmo matmenys: 2200 mm (A) × 600/800/1000/1200 mm (W) × 600/800 mm (A)

● Kiekviena kabina yra nepriklausomas suvirintas plieninis modulis, kurį galima prisukti vienas prie kito, kad būtų sudaryta ištisinė skirstomųjų skydų serija.

● Kabinos funkciniu požiūriu skirstomos į įeinančius (tiektuvo-priėmimo), magistralės-movos (autobusų sujungimo) arba tiekimo (išeinančio paskirstymo) įrenginius.

Produkto privalumai

1 privalumas – struktūrinis tvirtumas

Sustiprintas 8MF plieninis rėmas padeda išlaikyti mechaninį stabilumą esant patvirtintam trumpojo jungimo atsparumo lygiui. Nominali didžiausia atsparumo srovė: 63kA. Spintelės rėmas yra suprojektuotas taip, kad atitiktų specifinius projekto trumpojo jungimo reikalavimus. Vardinę didžiausią atsparumo srovę galima sukonfigūruoti pagal patvirtintą elektros konstrukciją.

2 pranašumas – modulinis ir greitas diegimas

Standartizuotos įėjimo, movos, tiekimo kabinos. Toks pat aukštis/gylis. Greita projekto konfigūracija, standartinius įrenginius išdėstant vienas šalia kito. Sumažina montavimo vietoje laiką ir dizaino sudėtingumą.

3 pranašumas – ekonomiškas gyvavimo ciklas

Fiksuotas montavimas (be ištraukimo mechanizmų) sumažina pradines išlaidas. Jokių stalčių slydimo, įkišamų kontaktų ar sudėtingų blokavimo elementų. Minimali priežiūra, konkurencingos bendros nuosavybės išlaidos.

4 pranašumas – optimizuotas šilumos valdymas

Natūralus konvekcinis aušinimas: apatinės žaliuzės + viršutinis ventiliuojamas stogo gaubtas. Sukuria kamino efektą – karštas oras pakyla, šaltas oras įsitraukia. Jokių ventiliatorių, jokio triukšmo, jokios papildomos priežiūros.

5 pranašumas – supaprastinta priežiūra ir veikimas

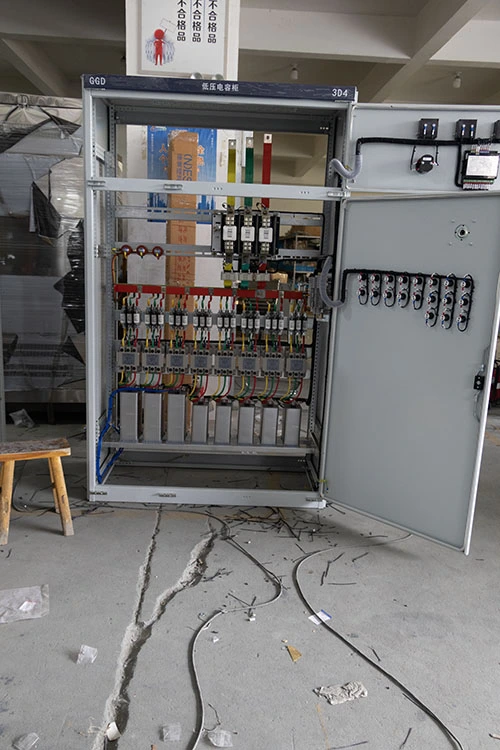

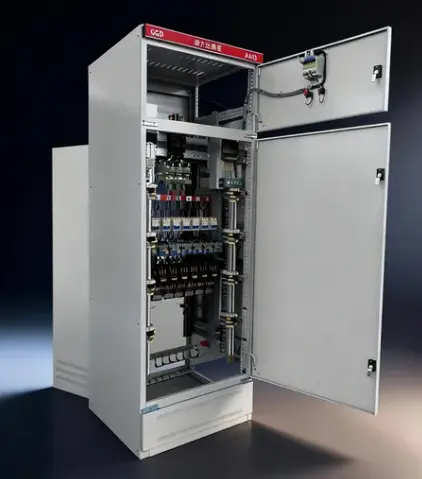

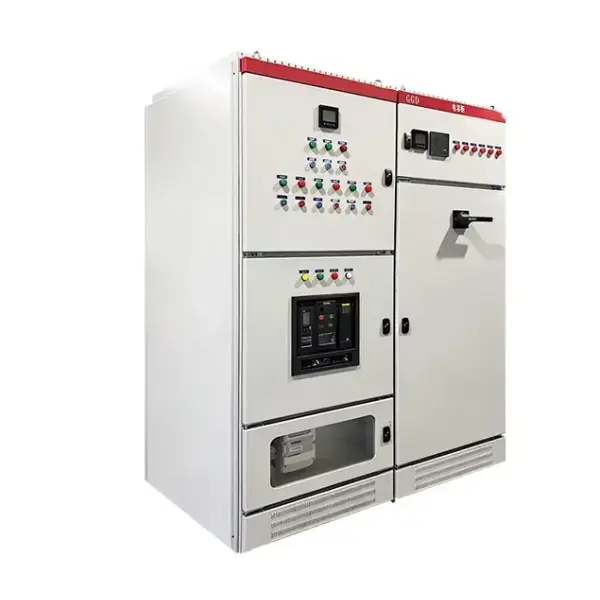

Valdikliai, matuokliai, indikatoriai ant priekinių durų ergonomiškame aukštyje. Pertraukiklio rankenos pasiekiamos neatidarius durų. Erdvus vidinis išplanavimas su atskirta šyna, pertraukikliu, kabelių skyreliais – lengva vizualinė apžiūra.

Produkto savybės

1 funkcija: kelių sluoksnių miltelinio dažymo sistema

Prieš padengiant vienodą elektrostatinį epoksidinio poliesterio miltelinį sluoksnį, kiekviena plieninė plokštė yra penkiais etapais apdorojama (nuriebalinimas, skalavimas, fosfatavimas, pasyvavimas ir džiovinimas). Ši danga užtikrina puikų sukibimą ir atsparumą drėgmei, užtikrindamaGGD modulinis fiksuoto tipo žemos įtampos skirstomasis įrenginysišlaiko savo išvaizdą ir apsaugą nuo korozijos net atogrąžų ar didelės drėgmės pramoninėje aplinkoje.

2 funkcija: skaidrūs lanko barjerai

Polikarbonato barjerai tarp pagrindinės šynos ir prietaiso skyrių. Užtikrina matomą fizinį atskyrimą operatoriaus saugumui tikrinimo metu ir leidžia vizualiai patvirtinti šynų būklę.

3 funkcija: erdvi kabelio užbaigimo zona

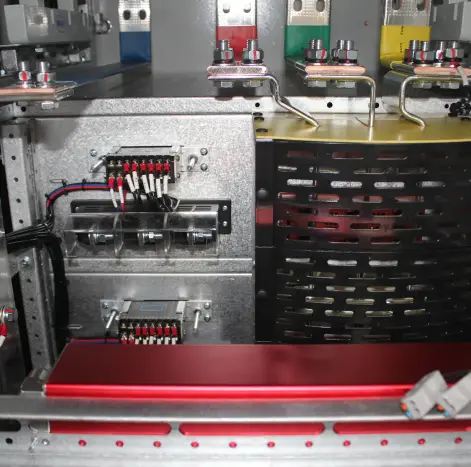

● Didelis apatinis kabelio skyrius su atvira riebokšlio plokšte, talpinanti didelius maitinimo kabelio lenkimo spindulius. Pridedami reguliuojami kabelių spaustukai, kurie sumažina elektros jungčių įtampą.

4 funkcija: integruota įžeminimo šyna

Ištisinė varinė įžeminimo šyna eina per visą surinkimo ilgį su iš anksto išgręžtais taškais vienoje kabinoje. Supaprastina įėjimo ir išeinančių grandinių įžeminimą vietoje, užtikrinant sistemos įžeminimo atitiktį.

5 funkcija: išorinė rankena su užraktu

Pagrindinės pertraukiklio rankenos montuojamos išorėje, užfiksuojamos OFF padėtyje. Priežiūros metu užtikrinamas saugus mechaninis LOTO, užtikrinantis aiškią vizualinę izoliaciją.

6 funkcija: lanksti šynų konfigūracija

Palaiko viršutinį / apatinį kabelio įvedimą ir 3P4W arba 3P5W paskirstymą. Fazinės šynos aiškiai pažymėtos standartiniu spalvų kodu (geltona, žalia, raudona, mėlyna neutraliam), kad būtų sumažintos laidų klaidos.

Produkto taikymas

GGD modulinis fiksuoto tipo žemos įtampos skirstomasis įrenginys yra plačiai naudojamas įvairiuose sektoriuose, kur pirmenybė teikiama patikimam fiksuotam paskirstymui:

● Statybos paslaugos ir infrastruktūra: laiptų apšvietimo paskirstymas daugiaaukščiuose gyvenamuosiuose bokštuose, požeminės automobilių stovėjimo aikštelės ventiliacijos maitinimo tiekimas ir komunalinių gatvių apšvietimo valdymo spintos.

● Pagalbinės pramoninės sistemos: kompresorių patalpų maitinimo skydai, nekritinių procesų variklių tiektuvai cemento ir užpildų gamyklose ir gamyklų sandėlių skirstomieji skydai.

● Vandens ir nuotekų valymas: siurblių stoties variklių tiektuvai, skirti žalio vandens paėmimui ir išvalytų nuotekų išleidimui, ir cheminių medžiagų dozavimo įrangos maitinimui.

● Atsinaujinanti energija: kintamosios srovės kombainų plokštės ir pagalbinės elektros paskirstymo plokštės ant žemės įrengtose saulės energijos fermose.

● Komercinės patalpos: atsarginių generatorių sinchronizavimo ir paskirstymo skydai prekybos centruose ir ŠVOK aušintuvo tiekimo skydai universiteto miestelio energijos stotyse.

● Laikinoji ir statybinė galia: laikinos elektros paskirstymo dėžės ir statybinių keltuvų maitinimo blokai, kuriuose fiksuota tvirta konstrukcija užtikrina didesnį patvarumą nei lengvesni skydai.

Pakavimas ir siuntimas

Kiekviena GGD žemos įtampos skirstomųjų įrenginių spinta yra apsaugota nuo rūdžių plėvele, putplasčio paminkštinimu ir faneros eksporto pakuotėmis. Spintelės pagrindas gali būti suprojektuotas naudoti šakiniu krautuvu pagal gabenimo reikalavimus.

Pakuotė: tampri plėvelė, drėgmei atspari apsauga ir faneros eksporto dėklas

Pristatymas: FOB Ningbo, CIF pagrindiniai uostai arba EXW

Spintelės tvirtinimas: vidiniai komponentai sustiprinti prieš išsiunčiant

Dokumentai: pakuotės sąrašas, laidų schema ir bandymo ataskaita

Aptarnavimas po pardavimo

Techninė pagalba montavimui ir paleidimui

Sujungimo schemos ir išdėstymo brėžinio palaikymas

Atsarginių dalių nurodymai, skirti pertraukikliams, skaitikliams ir valdymo komponentams

Garantijos sąlygos pagal patvirtintą užsakymo sutartį

Dažnai užduodami klausimai

1 klausimas: kuo skiriasi GGD stacionari skirstomoji įranga ir GCS/MNS ištraukiamoji skirstomoji įranga?

GGD naudoja stacionariai montuojamus pertraukiklius ir laidines jungtis, o GCS arba MNS naudoja ištraukiamus stalčių blokus. GGD yra ekonomiškesnis stabilioms paskirstymo sistemoms, kuriose grandinių nereikia dažnai keisti.

2 klausimas: Ar GGD spintelę galima pritaikyti pagal mano vienos eilutės schemą?

Taip. „Lugao“ gali sukonfigūruoti įėjimo, tiekimo, magistralės movos, matavimo ir kondensatorių kompensavimo spintas pagal jūsų elektros schemą ir komponentų prekės ženklo reikalavimus.

3 klausimas: kokių prekių ženklų komponentus galima naudoti?

Įprasti variantai yra ABB, Schneider, Siemens, CHINT, Delixi ar kiti projekte nurodyti prekių ženklai, priklausomai nuo biudžeto ir techninių reikalavimų.

4 klausimas: kokie dokumentai pateikiami prieš išsiunčiant?

Mes galime pateikti išdėstymo brėžinius, laidų schemas, įprastų bandymų ataskaitas, pakuočių sąrašus ir gaminių nuotraukas prieš išsiuntimą pagal patvirtintą užsakymą.
