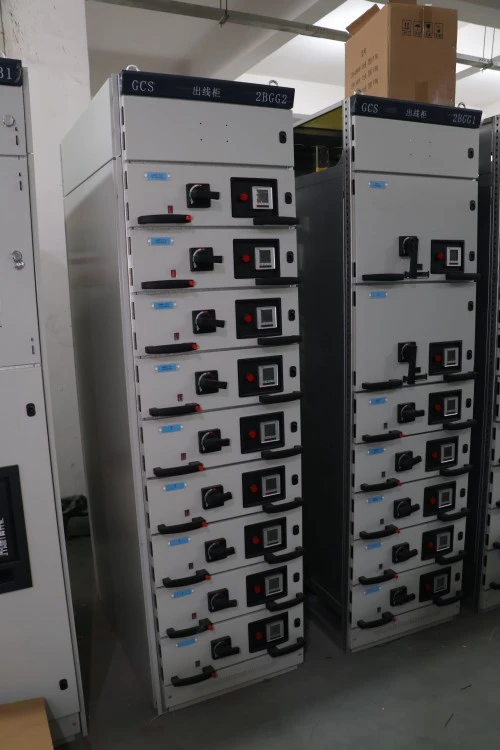

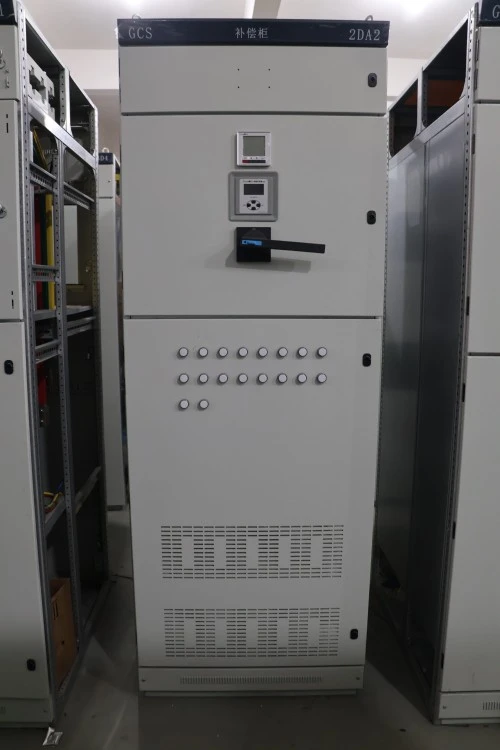

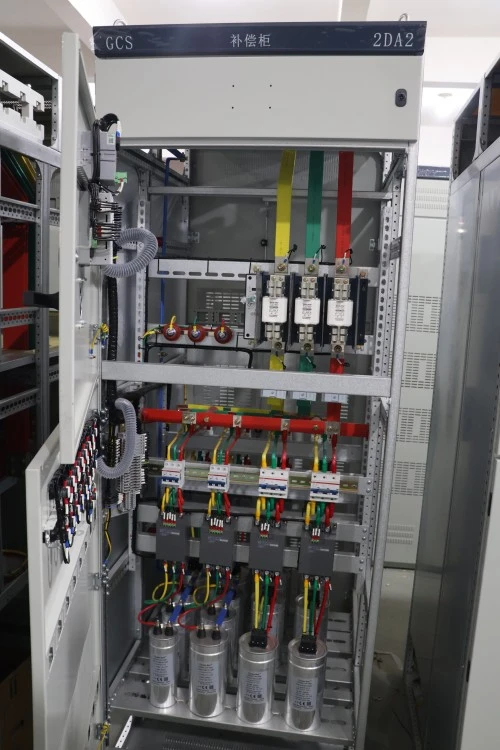

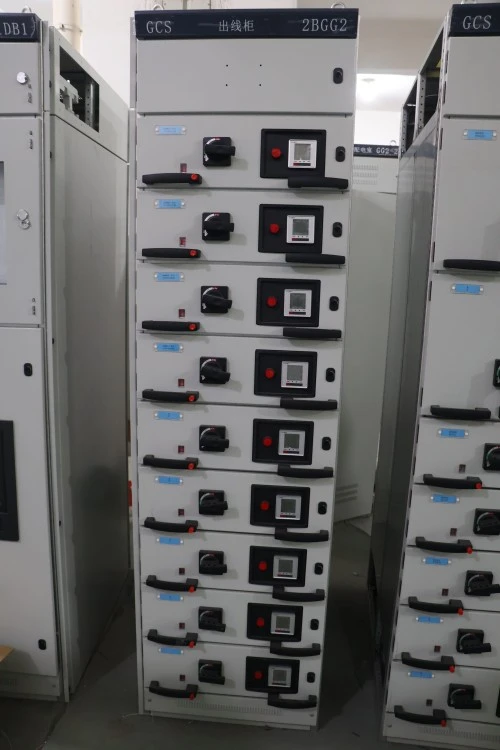

GCS ištraukiamo tipo žemos įtampos skydinis skirstomasis įrenginys

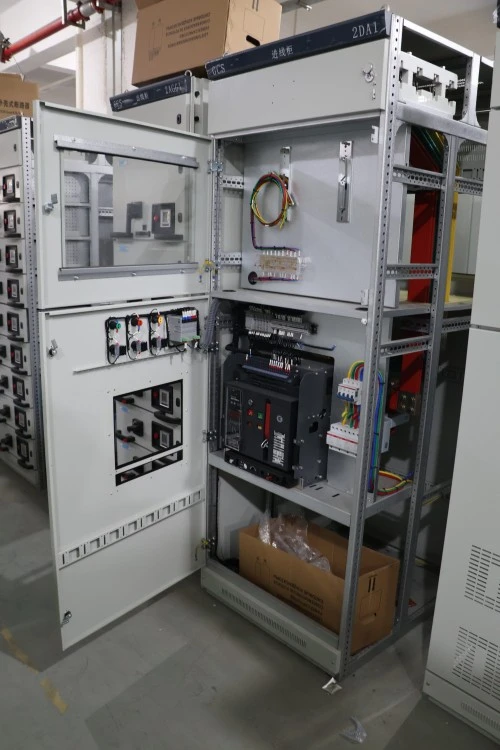

GCS ištraukiamo tipo žemos įtampos skydo skirstomieji įrenginiai yra pažangūs uždari skirstomųjų įrenginių agregatai, kruopščiai suprojektuoti energijos priėmimui, paskirstymui ir pažangiam variklių valdymui trifazėse kintamosios srovės pramoninėse sistemose, veikiančiose esant vardinei įtampai iki 400 V (kai izoliacijos nominalioji vertė siekia 1000 V) ir horizontalioje pagrindinėje šynoje iki 400 00 A vardinės srovės. Kaip pagrindinis šiuolaikinių žemos įtampos elektros paskirstymo centrų pagrindas, šis GCS ištraukiamo tipo žemos įtampos skydo skirstomasis įtaisas integruoja platų pirminių ir antrinių komponentų rinkinį, įskaitant oro grandinės pertraukiklius (ACB), formuojamus korpuso grandinės pertraukiklius (MCCB), kontaktorius, šiluminės perkrovos reles, programuojamus loginius valdiklius (PLC) ir daugiafunkcius skaitmeninius skaitiklius.

Produkto parametras (specifikacija)

Žemiau yra standartinio GCS ištraukimo tipo žemos įtampos skydo skirstytuvo techninių specifikacijų lentelė.

Vardinis dažnis 50 Hz / 60 Hz Taikomi standartai IEC 61439-1/2, GB/T 7251 Montavimas Viduje, ant grindų Stalčiaus vieta Prijungta, Bandoma, Atjungta ir Ištraukta padėtys Kabelio įvadas Viršutinė arba apatinė kabelio įvadas Šynų medžiaga Varis arba aliuminis, pagal projekto konfigūraciją -5°C, pagal projekto konfigūraciją -0°C. sąlygos Aukštis ≤2000m standartinis, didesnis aukštis pasiekiamas pagal projekto patvirtinimą.

Produkto ypatybės ir taikymas

1 klausimas: kokios yra išskirtinės šio GCS ištraukimo tipo žemos įtampos skydo skirstomojo įrenginio funkcinės savybės?

A: GCS ištraukiamo tipo žemos įtampos skydo skirstomieji įrenginiai pasižymi dideliu pakeičiamumu ir saugumu. To paties įvertinimo funkciniai stalčiai yra visiškai keičiami, todėl avarinio keitimo metu pašalinamos laidų klaidos. Jame taip pat yra tikslus mechaninis blokavimo mechanizmas, kuris griežtai vykdo „Off-Position-Test-On“ seką, neleidžiant operatoriams prijungti arba atjungti grandinių esant apkrovai. Be to, pažangi ventiliacijos konstrukcija užtikrina efektyvų šilumos išsklaijimą didelės srovės grandinėse.

2 klausimas: kokie scenarijai geriausiai tinka šiam skirstomajam įrenginiui?

A: Šis GCS ištraukimo tipo žemos įtampos skydinis skirstomasis įrenginys idealiai tinka sektoriams, kuriuose reikia nepertraukiamo maitinimo ir greito gedimų atkūrimo. Tipiškos taikymo sritys yra naftos chemijos perdirbimo gamyklos (siurblių ir kompresorių valdymui), didelio masto gamybos įmonės (automatizuotos gamybos linijos), elektrinių pagalbinės sistemos, miesto geležinkelio tranzitas ir komercinės bokštinės pastotės. Dėl ištraukiamo dizaino jis yra tinkamiausias pasirinkimas bet kuriai svarbiai aplinkai, kur prastovos turi būti sumažintos iki minimumo.

Gamybos detalės

1. Spintelės rėmo gamyba – tiksli konstrukcija

„Lugao Power“ GCS ištraukiamo tipo žemos įtampos skydo skirstytuvo korpusas prasideda nuo aukštos kokybės šalto valcavimo plieno lakštų, parenkamų dėl aukščiausio lygio plokštumo ir konstrukcijos vientisumo. Visos plieninės plokštės yra apdorojamos naudojant importuotus CNC bokštelių perforavimo ir lenkimo centrus, todėl lenkimo kampo tikslumas yra ±0,5°, o skylės padėties tikslumas - ±0,1 mm. Po formavimo rėmo paviršius apdorojamas keliais etapais: nuriebalinamas, rūgštinamas, fosfatuojamas ir dengiamas elektrostatiniu epoksidiniu milteliniu būdu, tada kepamas 180–200°C temperatūroje, kad susidarytų kieta, korozijai atspari apdaila. Surinkta spintelė yra apsaugota nuo IP30 iki IP40, efektyviai apsaugodama vidinius komponentus nuo dulkių, drėgmės ir atsitiktinio prisilietimo.

2. Šynų sistema – didelio laidumo varinė šerdis

Visos pagrindinės, vertikalios ir šakos šynos yra pagamintos iš 99,95% grynumo elektrolitinio vario (T2 klasės), todėl laidumas yra ≥ 98% IACS. Šynų paviršiai yra apdorojami daugiasluoksniu - arba skarda, arba sidabru, arba padengti aukštos įtampos šilumos susitraukiančia izoliacine mova, kad būtų išvengta oksidacijos ir padidintas šilumos išsiskyrimas. Kiekviena šynų jungtis yra priveržta kalibruotais sukimo momento įrankiais ir pažymėta atsekamumui, pašalinant vietines karštąsias vietas, kurios gali pakenkti ilgalaikiam patikimumui.

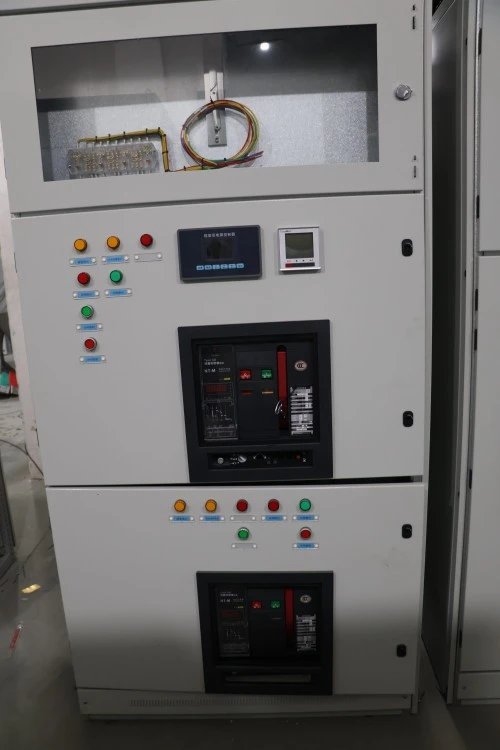

3. Stalčių surinkimas – „Trijų ėjimų“ derinimo procedūra

Kiekvienas ištraukiamas funkcinis blokas patiria išskirtinį trijų eigų slydimo derinimą:

1: Kreipiamieji bėgiai montuojami rankiniu būdu ir sureguliuojami pirminiam išlygiavimui.

2: Stalčius įdedamas ir ištraukiamas be apkrovos, kad būtų patikrintas mechaninis lygumas ir skląsčio įsijungimas.

3: Atliekant elektros tęstinumo bandymą, stalčius kelis kartus perjungiamas, stebint pirminio ir antrinio kištuko kontaktų varžą. Patvirtinamos tik mūsų sklandaus veikimo slenkstį atitinkantys įrenginiai.

Ši griežta procedūra užtikrina, kad kiekvienas stalčius lengvai slystų ir išlaikytų puikų elektrinį kontaktą visame jo judėjimo diapazone.

4. Konkurenciniai pranašumai – griežtesnės tolerancijos ir geresni kontaktai

Palyginti su standartinėmis rinkos alternatyvomis, „Lugao Power“ gamybos pranašumai yra apčiuopiami ir išmatuojami:

Vadovo bėgių tolerancijos kontrolė: Stalčiaus mechanizmo tarpas yra ±0,5 mm (pramonėje įprastas yra ≥ ± 1,0 mm). Ši griežtesnė tolerancija neleidžia stalčiui vibruoti ar nusmukti darbo metu, o tai tiesiogiai pašalina pagrindinę pirminio kontakto susidėvėjimo ir perkaitimo priežastį.

Sidabruotos pirminės jungtys: visi kištukiniai kontaktai yra pagaminti iš vario lydinio ir padengti ≥6 μm storio sidabro sluoksniu. Sidabro mažesnis atsparumas kontaktams ir puikios antioksidacinės savybės žymiai sumažina galios praradimą prijungimo taškuose, padidindami viso GCS ištraukimo tipo žemos įtampos skydo skirstytuvo ilgalaikį šiluminį stabilumą ir energijos vartojimo efektyvumą.

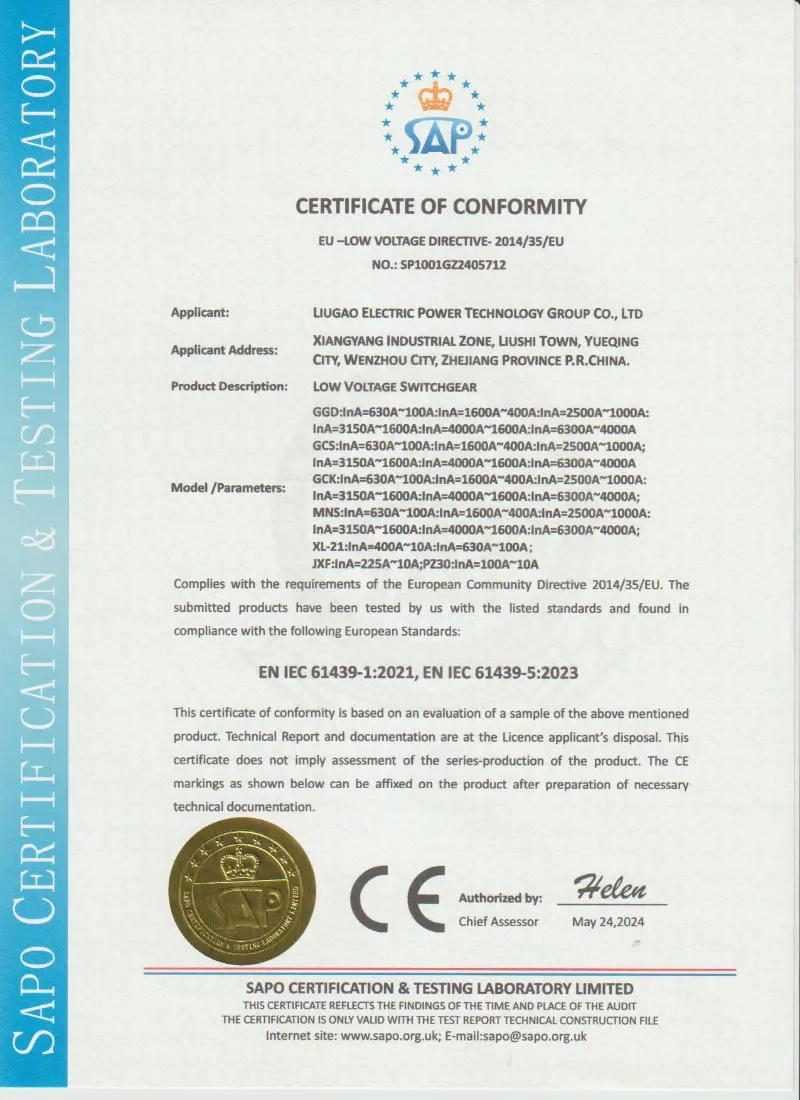

Sertifikavimas ir kokybės užtikrinimas

„Lugao“ gamina GCS ištraukiamo tipo žemos įtampos skirstomuosius įrenginius pagal projekto techninius reikalavimus ir taikomus žemos įtampos skirstomųjų įrenginių standartus, tokius kaip IEC 61439-1/2 ir GB/T 7251. Įprastinės patikros ir bandymų ataskaitos gali būti pateiktos prieš išsiunčiant pagal patvirtintą techninį susitarimą.

• IEC 61439-1/2 pagrįstas dizainas ir bandymai
• GB/T 7251 pagrįsta gamyba ir tikrinimas
• Galios dažnio atsparumo testas
• Izoliacijos varžos bandymas
• Stalčių blokų mechaninio veikimo bandymas
• Blokavimo funkcijos patikrinimas
• Antrinių laidų ir funkcinio veikimo patikrinimas
• Šynų jungties sukimo momento patikra
• Įprasto bandymo ataskaita prieš išsiuntimą
• Gamyklos apžiūros nuotraukos pateikiamos pagal pageidavimą



Pakavimas, pristatymas ir aptarnavimas po pardavimo

Pakavimas ir siuntimas:

Kiekvienas GCS ištraukiamo tipo žemos įtampos skydinis skirstomasis įrenginys pirmiausia apvyniojamas PE plėvele, kad atstumtų drėgmę ir dulkes, o tada įdėtas į fumiguotas, tvirtas medines dėžes, sustiprintas plieniniais dirželiais. Naudojame vakuumines pakuotes jautriems elektroniniams komponentams ir visiškai uždengtus apsauginius kampus, kad išvengtume žalos transportavimo metu. Standartinis gabenimas vyksta per 20GP/40HQ konteinerius, o siuntas apdraudžia pasaulyje pirmaujantys jūrų draudikai, kad būtų visiškai apsaugota jūsų investicija.




After-sales Service:

Lugao Power Co., Ltd. suteikia išsamią 12 mėnesių garantiją nuo paleidimo datos (arba 18 mėnesių nuo pristatymo datos, atsižvelgiant į tai, kas įvyks anksčiau). Mūsų paslauga apima visą parą veikiančią techninę karštosios linijos palaikymą, nuotolinį vaizdo įrašą ir, jei reikia, sertifikuotų inžinierių paslaugas vietoje. Esant veikimo sutrikimams įprastomis eksploatavimo sąlygomis, mes nemokamai suteikiame remonto ar atsarginių dalių.




Klientų klausimai ir atsakymai

K: Ar GCS ištraukimo tipo žemos įtampos skydinis skirstomasis įrenginys yra suderinamas su mano esama magistralės sistema?

A: Taip, suderinamumo griežtai laikomasi. Konfigūruojame šio GCS ištraukimo tipo žemos įtampos skydo skirstytuvo prijungimo stovų flanšus, kad jie puikiai atitiktų jūsų transformatoriaus ir pasroviui skirtų magistralių sąsajas. Techninio patvirtinimo etape pateikite savo skirstomųjų įrenginių išdėstymo brėžinius, kad galėtume pritaikyti prijungimo taškus.




Kl .: Kas atsitiks, jei darbo metu stalčius sugenda? Ar galiu ją išspręsti visiškai neišjungęs?

A: Pagrindinis privalumas yra greitas keitimas karštuoju režimu. Jūs tiesiog pasukite grandinės pertraukiklį tame konkrečiame skyriuje į padėtį „Išjungta“, ištraukite sugedusį įrenginį ir įdėkite identiškai įvertintą atsarginę dalį. Likusi GCS ištraukimo tipo žemos įtampos skydo skirstytuvo dalis toliau veikia ir atkuria maitinimą per kelias minutes.




Kl.: Kaip išvengti lanko blyksnio incidentų atliekant šynų kameros techninę priežiūrą?

A: Saugumas yra svarbiausia. Pagrindinės ir šakos šynų skyriai yra visiškai suskirstyti į skyrius. Tarp ištraukimo bloko kameros ir vertikalios šynų kameros įrengiame lankui atsparias užtvaras. Prieinant prie šynų dalies, visus gretimus funkcinius blokus galima saugiai užrakinti padėtyje „Atjungta/išbandyti“.
