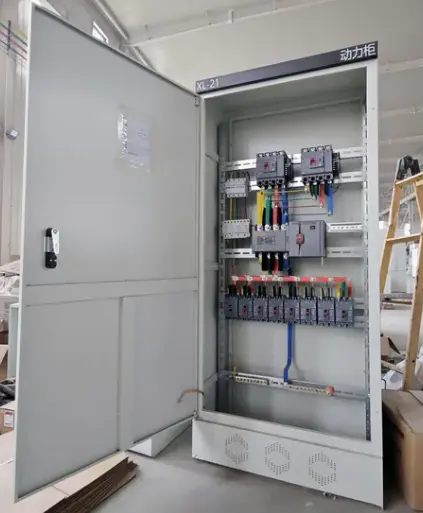

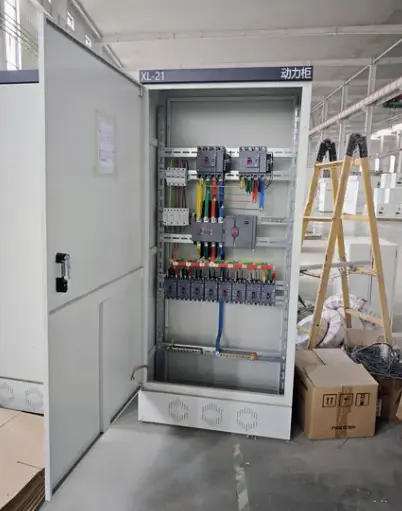

XL-21 fiksuotas maitinimo paskirstymo dėžės skirstomasis įrenginys

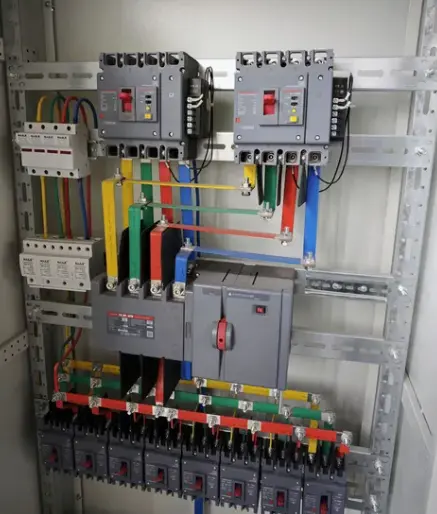

XL-21 fiksuotos galios paskirstymo dėžutės skirstomieji įrenginiai yra ant sienos arba ant grindų montuojama uždara žemos įtampos elektros paskirstymo spinta, paprastai iki 630 A. Jame yra fiksuoto tipo vidinė tvirtinimo konstrukcija – tai reiškia, kad visi grandinės pertraukikliai, kontaktoriai, matuokliai ir gnybtai yra stacionariai montuojami ant vidinių bėgių arba tvirtinimo plokščių, o ne ištraukiami.

Ką daro šis produktas?

● Priima ir paskirsto elektros energiją iš pagrindinio įeinančio šaltinio į kelias išeinančias šakų grandines

● Užtikrina apsaugą nuo viršsrovių ir trumpojo jungimo pasroviui įrangai, naudojant suformuotus korpuso grandinės pertraukiklius (MCCB) arba miniatiūrinius grandinės pertraukiklius (MCB).

● Įgalina vietinį variklių, apšvietimo grandinių ir kitų apkrovų valdymą naudojant mygtukus arba pasirinkimo jungiklius, sumontuotus ant durų.

● Namų matavimo ir stebėjimo prietaisai, pvz., ampermetrai, voltmetrai ir skaitmeniniai galios matuokliai

● Atskiria grandines saugiai priežiūrai naudojant pagrindinį įėjimo jungiklį arba grandinės pertraukiklį

Techniniai parametrai

Standartai ir sertifikatai

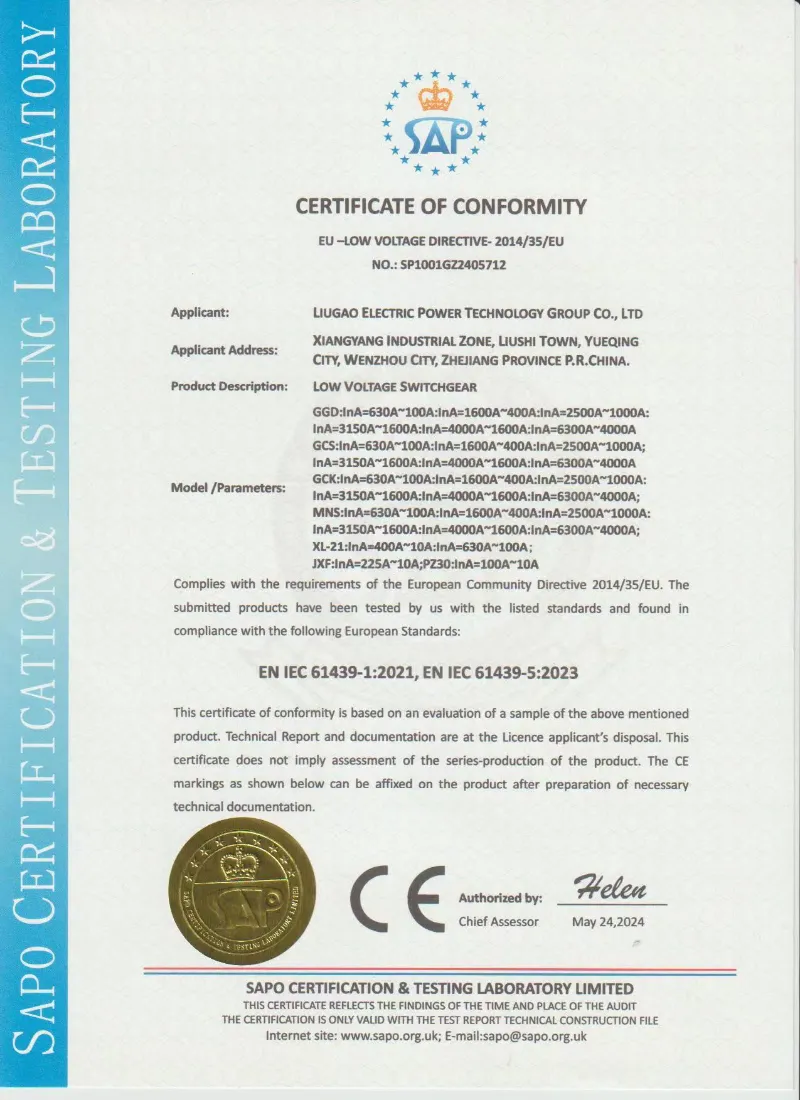

XL-21 fiksuotos galios paskirstymo dėžės skirstomieji įrenginiai gali būti pagaminti pagal IEC 61439, GB/T 7251 ir konkrečiam projektui būdingus techninius reikalavimus. „Lugao Power“ palaiko įprastinius gamyklos bandymus prieš išsiuntimą, įskaitant izoliacijos atsparumo bandymą, maitinimo dažnio atsparumo įtampos testą, laidų patikrinimą, mechaninio veikimo bandymą ir vizualinį patikrinimą.

• IEC 61439 žemos įtampos perjungimo ir valdymo įrenginių mazgai
• ISO gamyklos kokybės valdymo sistema
• Įprasto bandymo ataskaita pateikiama prieš pristatymą
• Paprašius palaikomas trečiosios šalies patikrinimas
• Galimas OEM ir konkretaus projekto pritaikymas

Skirtingai nuo didesnių išimamųskirstomieji įrenginiai, XL-21 skirtas naudoti, kai grandinės keičiamos retai, o paprastumas vertinamas prieš modulinį lankstumą. Jo fiksuota konstrukcija siūlo mažesnę pradinę kainą, mažesnį plotą ir lengvesnį montavimą. Iš esmės XL-21 skirstomoji spinta yra mažo ir vidutinio energijos paskirstymo arkliukas – patikima, nesudėtinga ir ekonomiška.

Produkto privalumai

XL-21 fiksuoto maitinimo paskirstymo dėžutės skirstomieji įrenginiai turi keletą įtikinamų pranašumų, todėl jis yra tinkamiausias pasirinkimas fiksuoto paskirstymo programoms.

Produkto savybės

Žemos įtampos elektros paskirstymo skydas turi šias išskirtines savybes, kurios išskiria jį iš konkuruojančių stacionarių skirstomųjų dėžių.

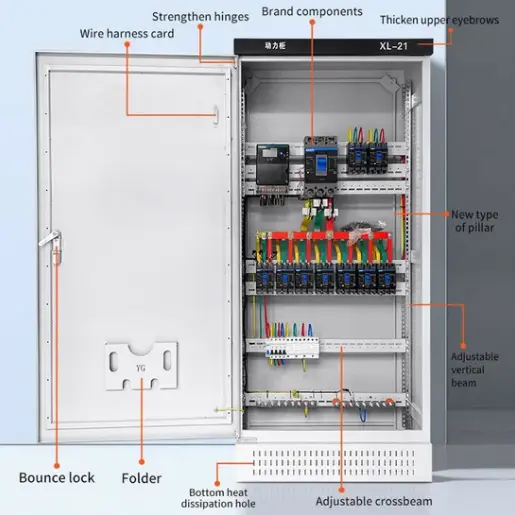

Suvirintas rėmas su dviguba danga: Pagrindinis rėmas pagamintas iš 1,5 mm iki 2,0 mm šalto valcavimo plieno su nuolatiniu CO₂ ekranuotu lankiniu suvirinimu visose jungtyse. Po suvirinimo visas korpusas nuriebalinamas, fosfatuojamas ir padengiamas elektrostatiniu milteliniu būdu (mažiausiai 70 μm) pagal RAL 7035. Ši dviejų sluoksnių apsauga gerokai pranoksta kniedytas arba varžtais sumontuotas dėžes korozinėje aplinkoje.

Šarnyrinės durys su 130° atsidarymu: priekinėse duryse sumontuoti tvirti nerūdijančio plieno vyriai, leidžiantys atsidaryti 130°, taip pat trijų taškų užrakto mechanizmas (viršuje, viduryje, apačioje) su DIN standarto rankena. Permatomas prietaiso langas skirtas skaitikliui nuskaityti neatidarius durelių.

Nuimamos šoninės ir galinės plokštės: abu šoniniai skydai ir galinis skydas nuimami naudojant standartinį šešiabriaunį raktą. Tai leidžia 360° prieiga prie vidinių komponentų montuojant ar prižiūrint – ši funkcija retai sutinkama pigių skirstomųjų dėžėse.

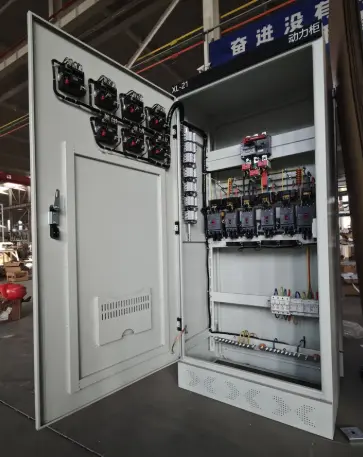

Universalūs tvirtinimo bėgeliai: viduje spintoje sumontuotos perforuotos tvirtinimo plokštės (sraigtiniams įrenginiams) ir DIN bėgeliai (prisegamiems įrenginiams). Šis dviejų sistemų dizainas tinka bet kokio prekės ženklo MCCB, MCB, kontaktoriaus ar gnybtų blokui.

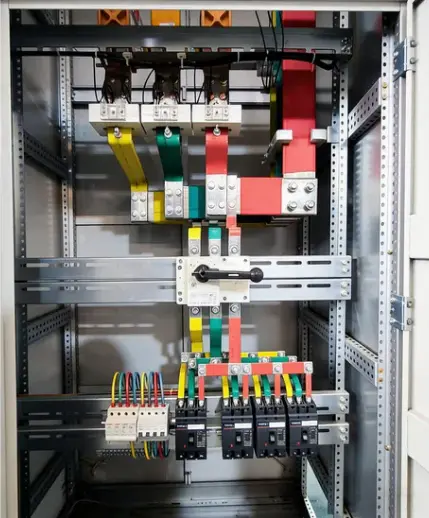

Integruotos nulinės ir įžeminimo šynos: gamykloje sumontuota varinė nulinė juosta (visa talpa) ir įžeminimo juosta (pusė talpa) eina per visą korpuso aukštį, su iš anksto išgręžtomis jungties taškais kas 50 mm. Vietoje nereikia pridėti atskirų šynų.

Kabelių valdymo sistema: Vertikalios kabelių loveliai tiek kairėje, tiek dešinėje pusėse, kiekvienas su nuimamais dangteliais. Viršutinėje, apatinėje ir abiejose šoninėse sienelėse yra įrengti kabelio įvesties/išėjimo angos. Atskiras valdymo laidų kanalas atskiria žemos įtampos laidus nuo maitinimo kabelių.

Įėjimo įėjimo izoliavimo jungiklis su durų blokavimu: Pagrindinio įėjimo jungiklio rankena yra mechaniškai sujungta su priekinėmis durimis – durų negalima atidaryti, nebent pagrindinis jungiklis yra OFF padėtyje. Ši saugos funkcija apsaugo nuo atsitiktinio kontakto su įtampingosiomis dalimis.

Šilkografijos grandinės ženklinimas: kiekviena grandinės padėtis yra aiškiai pažymėta ant vidinės montavimo plokštės, naudojant nusidėvėjimui atsparų šilkografinį spaudą. Etiketės neblunka ir nenusilupa kaip lipnūs lipdukai.

Produkto taikymas

XL-21 fiksuoto maitinimo paskirstymo dėžės skirstomieji įrenginiai yra plačiai naudojami šiuose sektoriuose:

● Pramonės įmonės – mašinų dirbtuvės, surinkimo linijos, medžiagų apdorojimo įranga, suvirinimo stotys (paprastai 100A–630A tiektuvai)

● Komerciniai pastatai – prekybos centrai, biurų aukštai, mažmeninės prekybos parduotuvės, restoranai (apšvietimas ir bendras elektros paskirstymas)

● Gyvenamieji kompleksai – Daugiabučių namų grindų paskirstymas, bendrijos patalpos, automobilių stovėjimo aikštelės apšvietimas

● Infrastruktūra – Tunelio apšvietimas, rinkliavos elektra, gatvių apšvietimo valdymo spintos

● ŠVOK sistemos – Pagrindinis skirstymas šaldymo įrenginiams, vėdinimo įrenginiams, siurblinėms

● Laikina aikštelės maitinimas – Statybinės priekabos, renginių elektros paskirstymas, filmų gamybos komplektai

Visais šiais atvejais elektros paskirstymo spinta užtikrina sąnaudų, patikimumo ir lengvos priežiūros balansą, kurio negali atitikti sudėtingesni skirstomieji įrenginiai.

DUK

Koks yra XL-21 skirstomųjų įrenginių vardinės srovės diapazonas?

XL-21 fiksuota maitinimo paskirstymo dėžė paprastai gali būti sukonfigūruota nuo 100A iki 630A pagal projekto apkrovą ir grandinės konstrukciją.

Ar „Lugao“ gali pritaikyti vidinio komponento išdėstymą?

Taip. Mes galime pritaikyti MCCB, MCB, kontaktorių, skaitiklių, gnybtų, šynų ir kabelių įvadų išdėstymą pagal jūsų vienos linijos schemą.

Kokią informaciją turėčiau pateikti siūlydamas citatą?

Pateikite vardinę įtampą, vardinę srovę, įeinančių ir išeinančių grandinių skaičių, pertraukiklio specifikacijas, apsaugos laipsnį, įrengimo tipą, kiekį ir paskirties prievadą.

Ar galite pateikti laidų schemas prieš gamybą?

Taip. „Lugao“ gali pateikti išdėstymo brėžinius, elektros instaliacijos schemas ir techninio patvirtinimo dokumentus prieš gaminant klientui patvirtinti.

Ar XL-21 spinta tinkama naudoti lauke?

Standartinės XL-21 spintos daugiausia naudojamos patalpose. Lauko reikmėms galime pritaikyti aukštesnę IP apsaugą, atsparią lietui konstrukciją ir antikorozinę dangą.

Pakavimas, pristatymas, po pardavimo ir DUK

Pakavimas ir siuntimas

Individuali pakuotė:Kiekviena spintelė suvyniota į VCI antikorozinį popierių, tada burbulinę plėvelę, tada tamprią plėvelę ir galiausiai įdedama į 10 mm faneros dėžę su plieninėmis briaunų apsaugomis.

Pristatymo sąlygos:FOB Ningbo, CIF pagrindiniai uostai arba gamyklos.

Pristatymo laikas:15 darbo dienų standartinėms konfigūracijoms (iki 10 vnt.).

Aptarnavimas po pardavimo – 1 metų garantija

●Garantinis laikotarpis:12 mėnesių nuo paleidimo arba 18 mėnesių nuo išsiuntimo, atsižvelgiant į tai, kas įvyksta anksčiau.

●Aprėptis:Gamybos defektai, įskaitant rėmo suvirinimo įtrūkimus, dangos gedimą (neabrazyvinį), sugedusį durų blokavimą ir laidų klaidas.

● Išimtys:Žala dėl netinkamo įrengimo, perkrovos, viršijančios vardinę srovę, fizinis poveikis, korozija dėl nenurodytų cheminių medžiagų arba force majeure.
