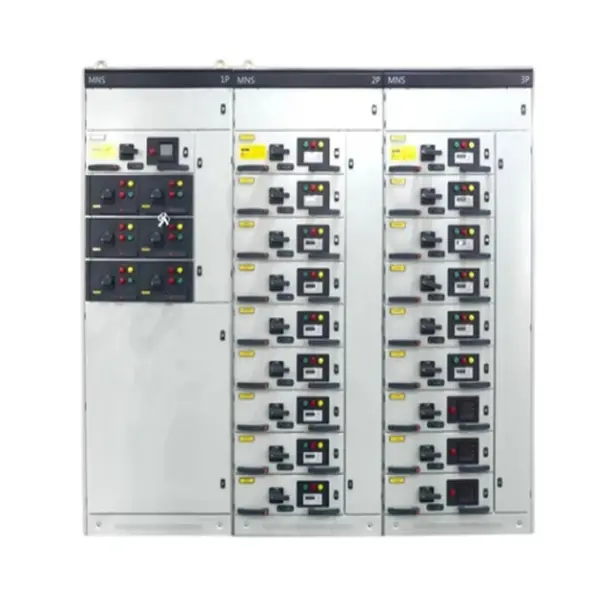

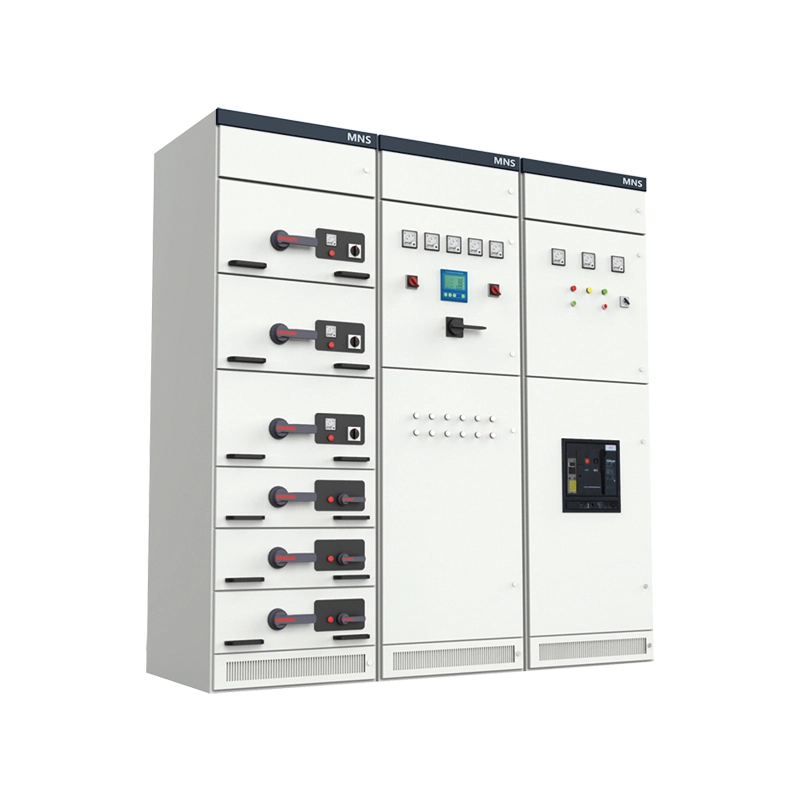

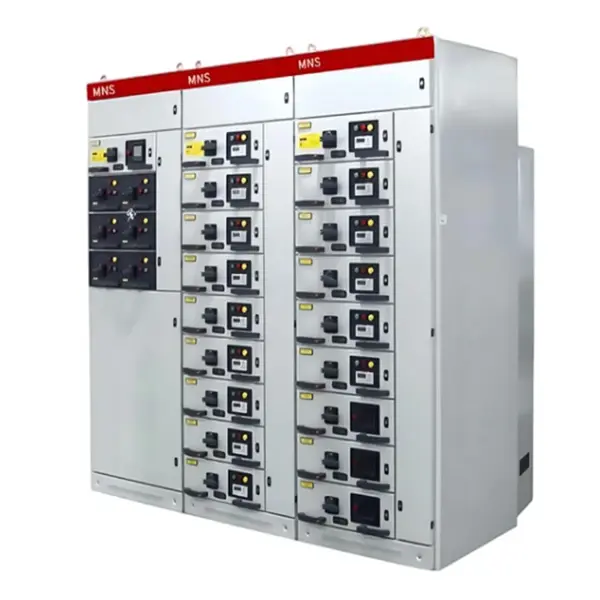

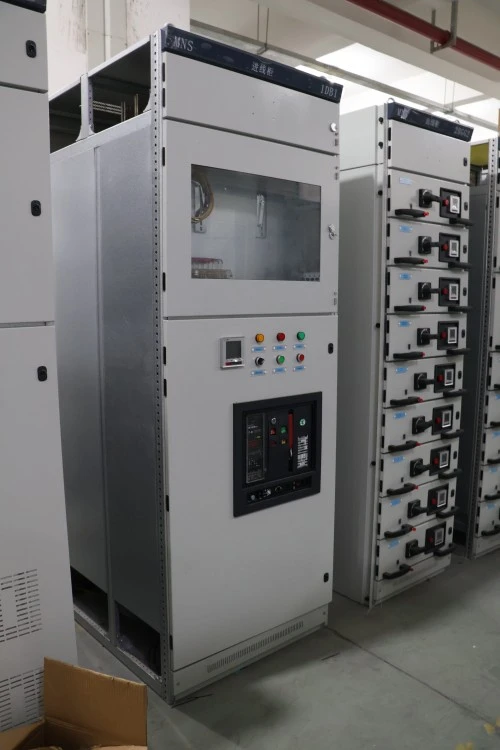

MNS Modularization Draw-out tipo skirstomoji spinta

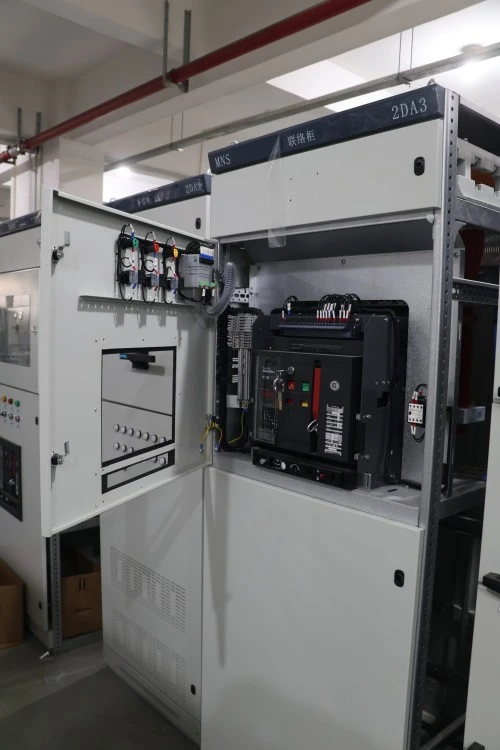

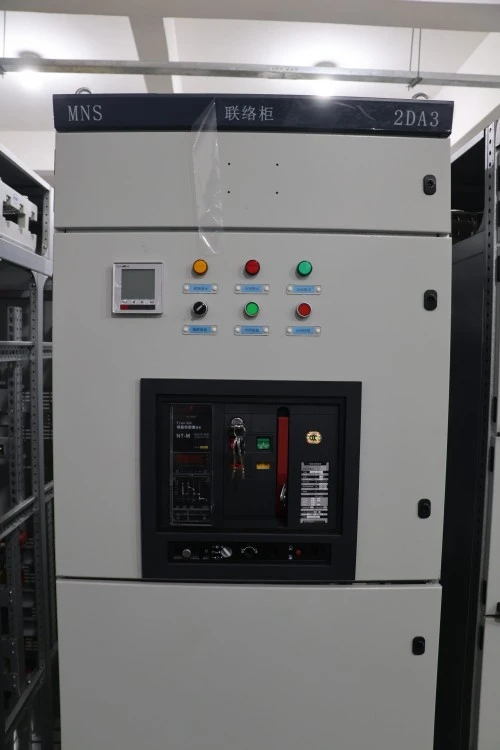

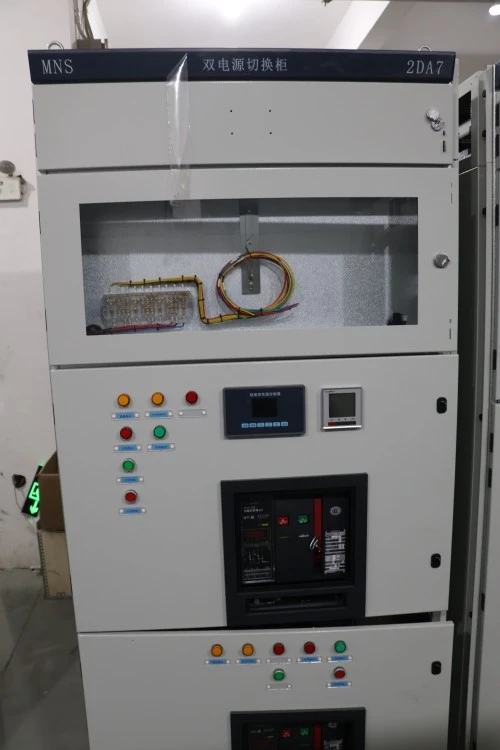

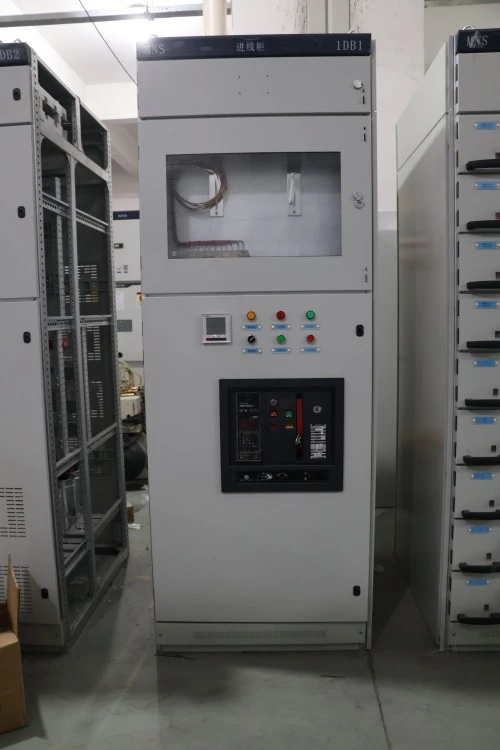

MNS Modularization Draw-out tipo skirstomoji spinta yra ažemos įtampos (iki 690V) uždarieji skirstomieji įrenginiaisurinkimas suprojektuotas pagal MNS (Modular Network System) sistemą. Kiekvienas funkcinis vienetas, pvz., variklio paleidiklis, tiekimo pertraukiklis ar maitinimo modulis, yra atskiroje ištraukiamoje kasetėje, kurią galima įdėti, išimti arba pakeisti neišjungiant visos sistemos. Spintelė atlieka tris pagrindines funkcijas: galios paskirstymą (kelių grandinių maitinimą), variklio valdymą (paleidimą, stabdymą, variklių apsaugą) ir sistemos apsaugą (trumpojo jungimo, perkrovos ir įžeminimo gedimo izoliaciją). Trumpai tariant, tai yra maitinimo valdymo centras, skirtas pramoniniams ir komerciniams objektams.

Produkto privalumai

Produkto savybės

Skirtingai nuo įprastų ištraukiamų spintelių, MNS moduliacinės ištraukimo tipo komutacinės spintos turi šias išskirtines savybes:

Produkto parametrai

Produkto taikymas (scenarijai)

MNS moduliacinės ištraukimo tipo perjungimo spinta yra plačiai naudojama:

● Pramonės įmonės: automobilių surinkimo linijos, maisto ir gėrimų gamyba, cheminis partijų apdorojimas

● Komerciniai kompleksai: Prekybos centrai, daugiaaukščiai biurų pastatai, ligoninės

● Infrastruktūra: vandens valymo įrenginiai, siurblinės, oro uosto bagažo tvarkymo sistemos

● Duomenų centrai: žemos įtampos pagrindinė skirstomoji plokštė (LVMDB) ir nuotoliniai maitinimo skydai (RPP)

● Atsinaujinanti energija: Saulės fermos inverteriai, vėjo turbinos pagalbinis maitinimo šaltinis

● Jūros ir atviroje jūroje: elektros energijos paskirstymas laive

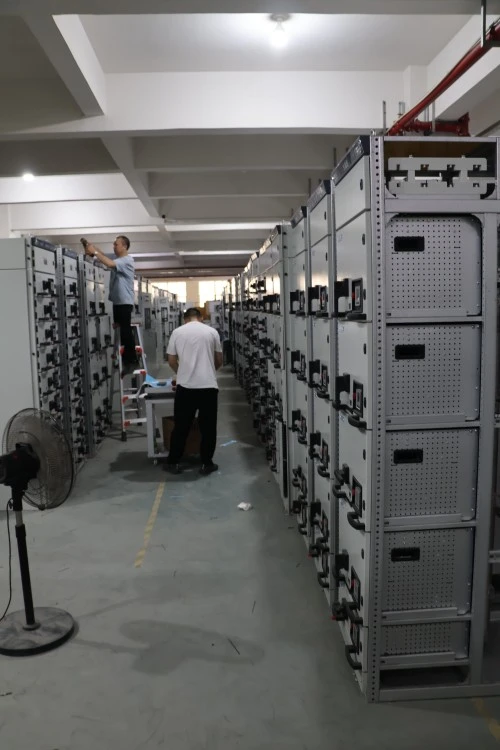

Gamybos detalės

● Lugao Power Co., Ltd.Gamina kiekvieną MNS Modularization Draw-out tipo skirstomąją spintą su tikslumu:

● Korpuso medžiaga: 2,0 mm storio šaltai valcuotas plienas, visiškai suvirintas rėmas pagal IP40 standartą (IP54 neprivalomas). Miltelinės dangos storis ≥80μm, RAL 7035 šviesiai pilka.

● Šynų sistema: stačiakampiai variniai strypai (98 % IACS laidumas) su alavuotomis jungtimis. Visos šynos yra visiškai izoliuotos naudojant termiškai susitraukiančias įvores (raudona, geltona, mėlyna, pilka neutrali).

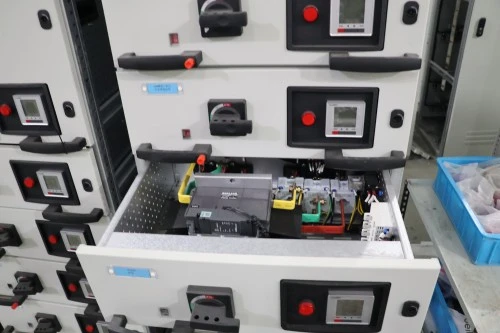

● Stalčiaus lopšys: pagamintas iš 2,5 mm cinkuoto plieno su savaime sutepančiais nailoniniais ritinėliais. Stalčiaus įdėjimo/ištraukimo jėga ≤150N po 500 ciklų.

● Fiksuoti kontaktai: sidabro lydinio antgalis, spyruoklinė konstrukcija. Skirtas 2 000 įterpimų nesumažėjus veikimui.

● Antriniai kontaktai: 24 kontaktų kištukinės jungtys, padengtos sidabru. Sukurta 10 000 poravimosi ciklų.

● Stalčiaus identifikavimas: kiekvieno stalčiaus priekyje yra lazeriu išgraviruotas etikečių laikiklis. Neprivalomas QR kodas skaitmeniniam turtui sekti.

● Gamyklinis bandymas: kiekvienam funkciniam blokui atliekamas išsamus laidų patikrinimas, dielektrinio stiprumo bandymas (2,5 kV 1 minutę) ir temperatūros padidėjimo bandymas (esant 1,1 karto vardinei srovei). Bandymų ataskaitos pridedamos prie siuntos.

Sertifikavimas ir kokybės užtikrinimas

„Lugao“ skirstomųjų įrenginių gamybai vadovaujasi ISO pagrįstomis kokybės valdymo procedūromis. Projekto užsakymams galime pateikti patikrinimo dokumentus, įprastinių bandymų ataskaitas ir gaminių nuotraukas prieš išsiuntimą pagal patvirtintą techninį susitarimą.

• ISO 9001 kokybės vadybos sistema
• ISO 14001 aplinkos vadybos sistema

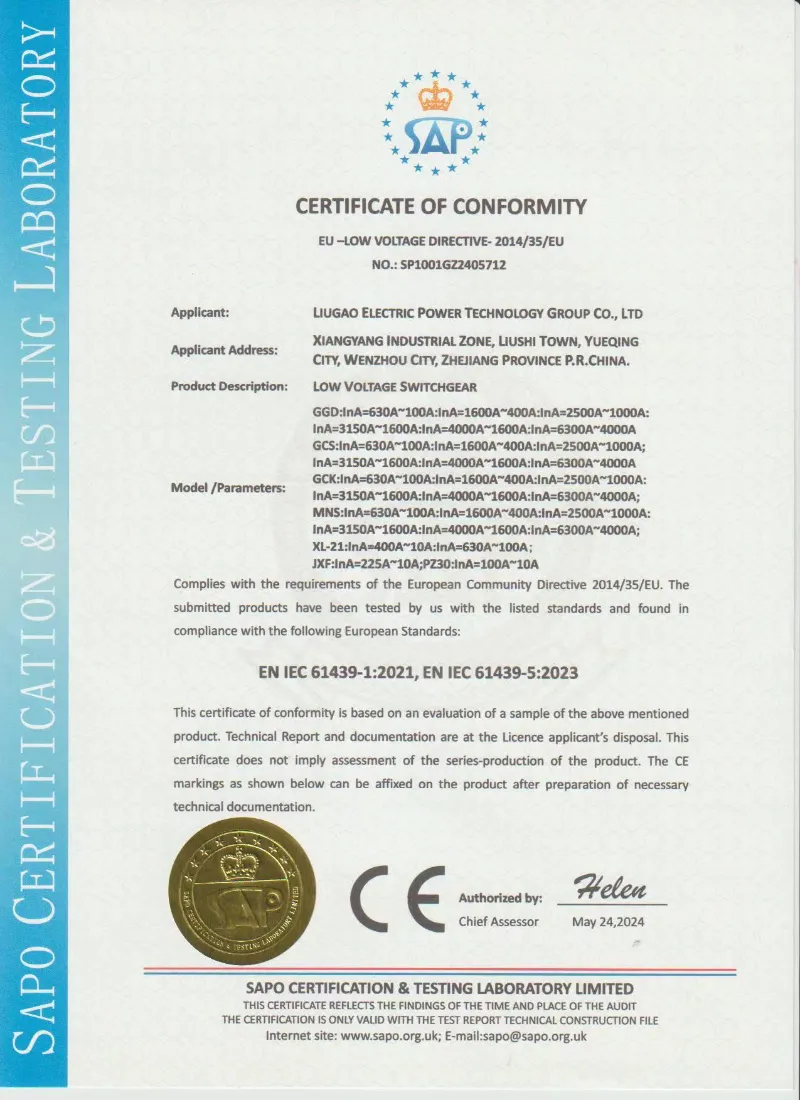

• IEC 61439-1/2 pagrįstas dizainas ir bandymai
• Įprasto bandymo ataskaita prieš išsiuntimą
• Gamyklos apžiūros nuotraukos pateikiamos pagal pageidavimą

Pakavimas, pristatymas ir aptarnavimas po pardavimo

Pakavimas ir siuntimas

● Individualaus stalčiaus pakuotė: Antistatinė burbulinė plėvelė gofruotoje dėžutėje, pažymėta grandinės schema ir įvertinimu.

● Pagrindinės spintelės pakuotė: elastinė plėvelė + VCI popierius + faneros eksporto dėžė (15 mm storio). Visi dėžių pagrindai turi šakinių krautuvų kišenes.

● Pristatymo terminas: FOB Ningbo, CIF pagrindiniai uostai arba EXW.

● Pristatymo laikas: 20 darbo dienų standartinėms konfigūracijoms.

Aptarnavimas po pardavimo

● Garantinis laikotarpis: 12 mėnesių nuo paleidimo datos (daugiausia 18 mėnesių nuo išsiuntimo).

● Nemokama nuotolinė techninė pagalba vaizdo skambučiu arba el. paštu (atsakymas per 4 darbo valandas).

DUK:

1 klausimas: kuo skiriasi 8E/2, 8E ir 16E stalčiai?

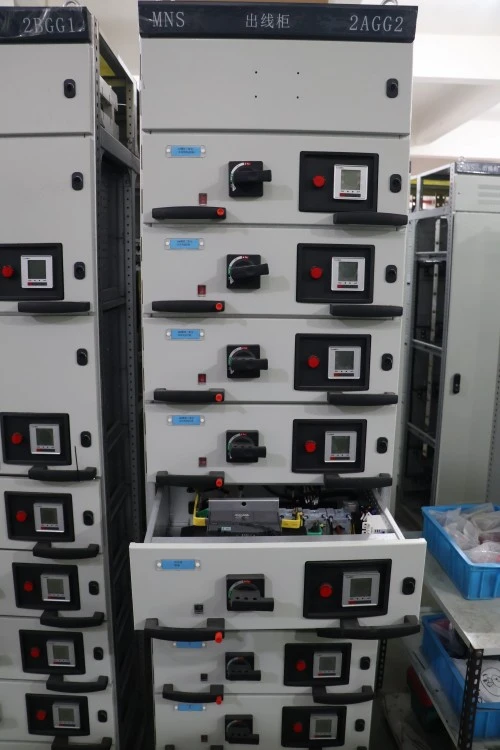

A: Tai susiję su stalčių aukščio moduliais: 8E/2 = 100 mm (pusė modulis), 8E = 200 mm (visas modulis), 16E = 400 mm (dvigubas modulis). Kuo didesnis stalčius, tuo didesnė leistina srovė ir daugiau antrinių gnybtų.

2 klausimas: ar galiu pakeisti stalčių neatjungęs tiekimo?

A: Taip. Tai yra pagrindinė MNS moduliacinės ištraukimo tipo perjungimo spintos savybė. Perkelkite stalčių į izoliuotą padėtį (balta rankena), atrakinkite ir ištraukite. Pagrindinis autobusas lieka įjungtas. Tačiau visada pirmiausia atjunkite apkrovos pusę.

3 klausimas: ar spintelėje yra temperatūros stebėjimo sistema?

A: Į standartinius įrenginius nėra įtrauktas stebėjimas, tačiau siūlome pasirinktinius išmaniuosius stalčius su integruotais PT100 jutikliais ir centrinį ekraną, rodantį šynų ir stalčių temperatūrą.

4 klausimas: ar vėliau spintelę galima išplėsti nekeičiant esamų skyrių?

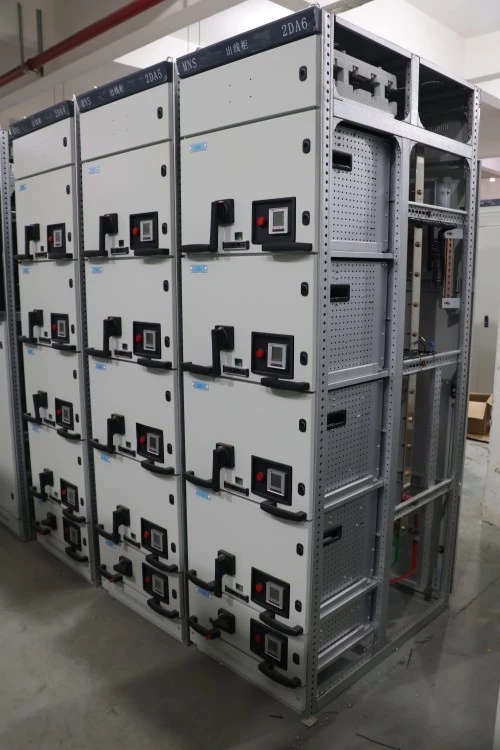

A: Taip. Kiekviena vertikali dalis yra mechaniškai ir elektra skirta šoniniam prijungimui. Galite pritvirtinti papildomą kabiną prie bet kurio galo ir prijungti šynas naudodami pateiktus išplėtimo rinkinius.
