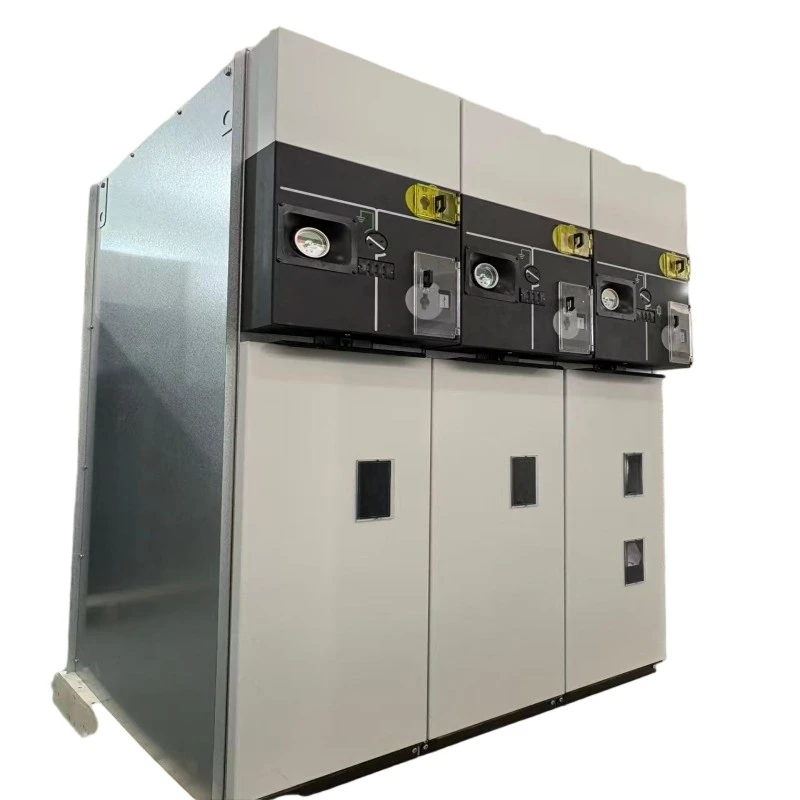

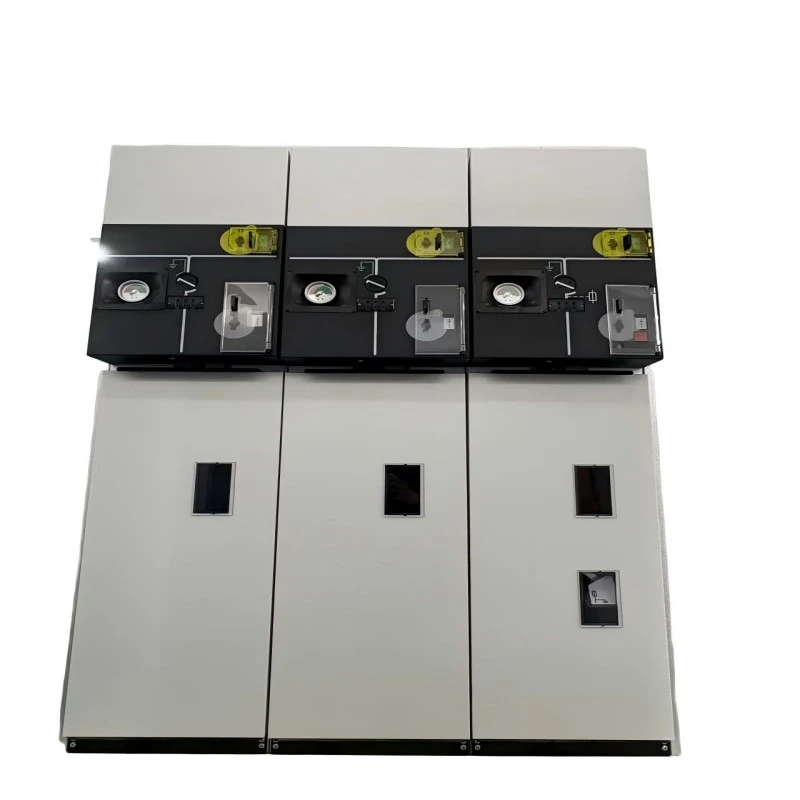

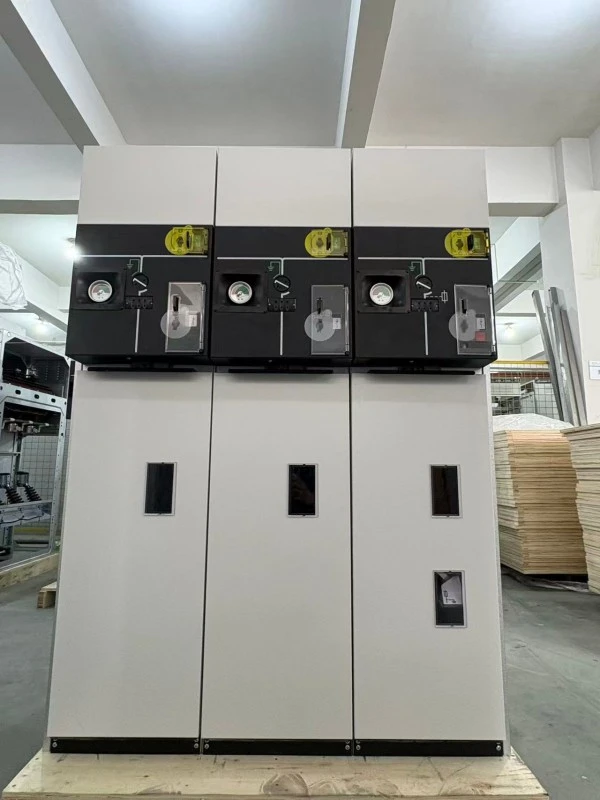

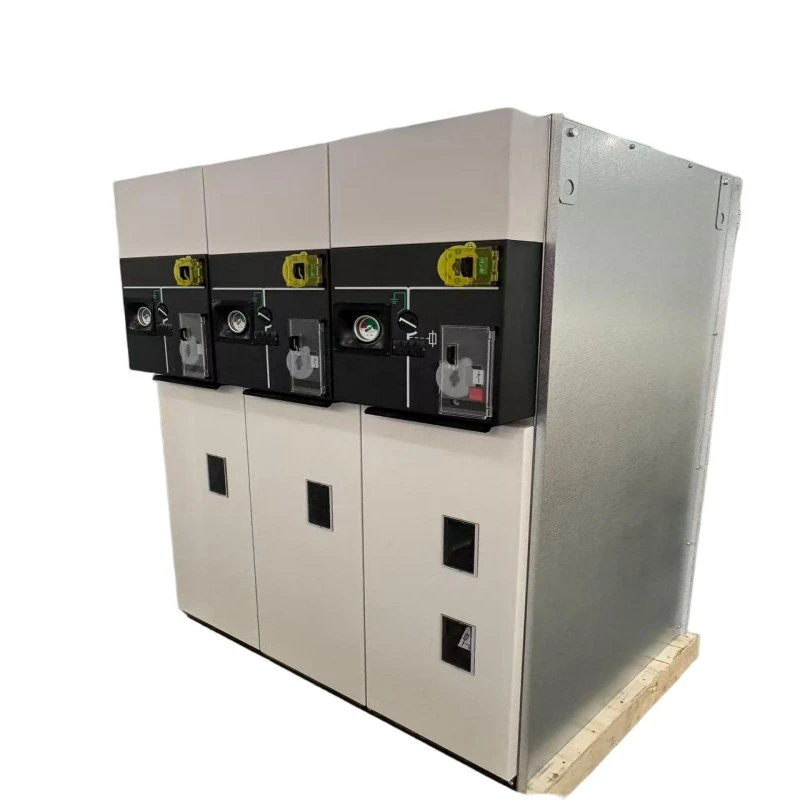

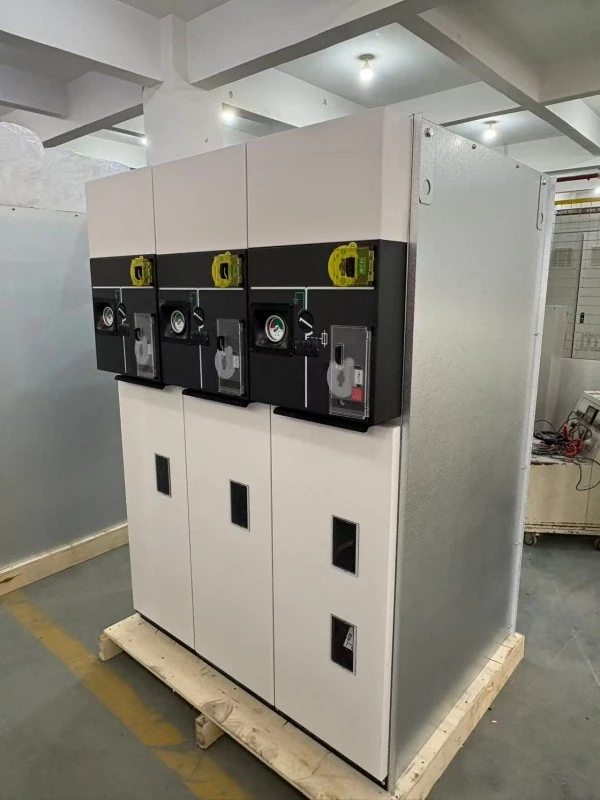

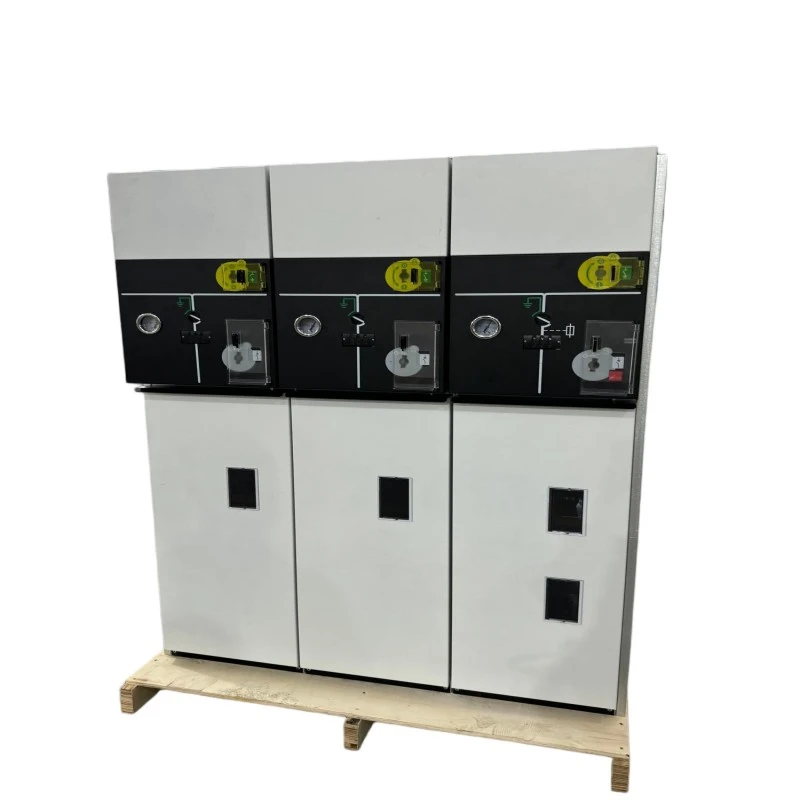

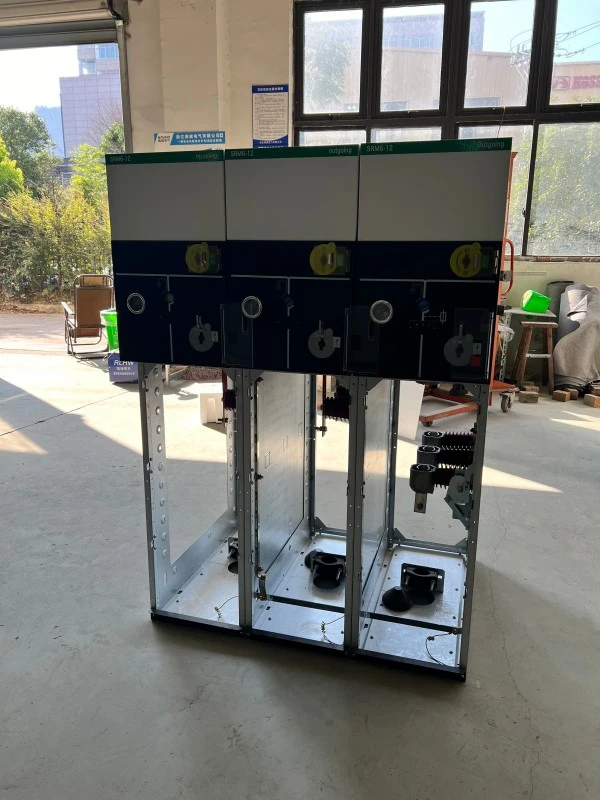

HXGN Oru izoliuotas sandarus žiedinis pagrindinis blokas

"H" – dėžutės tipo gaubtas,

"X" - žiedinis tinklas,

"G" - oro izoliacija,

"N" - patalpose

HXGN oru izoliuotas sandarus žiedinis pagrindinio bloko metalinis skirstomasis įrenginys, skirtas 6kV–24kV žiedinėms pagrindinėms ir radialinėms paskirstymo sistemoms. Skirtingai neiIzoliuotas SF6RMU, šis įrenginys kaip pagrindinę dielektrinę terpę naudoja orą, o visos įtampingosios dalys yra uždarytose, nuo dulkių apsaugotoje metalinėje spintelėje.

Ką tai daro?

1. Sujungia ir izoliuoja maitinimo kilpas antriniame paskirstyme

2. Apsaugo paskirstymo transformatorius per apkrovos pertraukimo jungiklius ir saugiklių derinius

3. Suteikia matomus izoliacinius tarpus saugiai priežiūrai

4. Tarnauja kaip ekonomiška dujomis izoliuotų skirstomųjų įrenginių alternatyva

HXGN oru izoliuotas sandarus žiedinis pagrindinis blokas yra plačiai naudojamas ten, kurSF6 dujosyra apribotas, kai reikalingas dažnas matomas atjungimas arba kai dėl biudžeto apribojimų pirmenybė teikiama patikrintai, paprastai technologijai, nepakenkiant saugai.

Produkto aprašymas

Mūsų HXGN oru izoliuotas sandarus žiedinis pagrindinis blokas yra naujos kartos oru izoliuotas žiedinis pagrindinis blokas, skirtas montuoti patalpose pastotėse, pramonės įmonėse, komerciniuose pastatuose ir kaimo elektros paskirstymo tinkluose. Nominali įtampa svyruoja nuo 6kV iki 24kV, vardinė srovė pagrindinėms šynoms yra 630A, o transformatorių grandinėms su saugikliu – 125A.

Pagrindinės techninės savybės:

1. Oro izoliacija su optimizuotu fazių tarpu ir izoliuotais barjerais

2. Sandarus korpuso dizainas (IP3X arba IP4X), apsaugantis nuo dulkių ir graužikų patekimo

3. Trijų padėčių apkrovos nutraukimo jungiklis (uždarytas / atidarytas / įžemintas) su matomu pertraukimu

4. Integruota srovės ribojimo saugiklio apsauga transformatoriams (iki 125A)

5. Pasirenkamas vakuuminio grandinės pertraukiklio modulis tiektuvo apsaugai

6. Mechaniniai blokatoriai, neleidžiantys atlikti neteisingų veiksmų

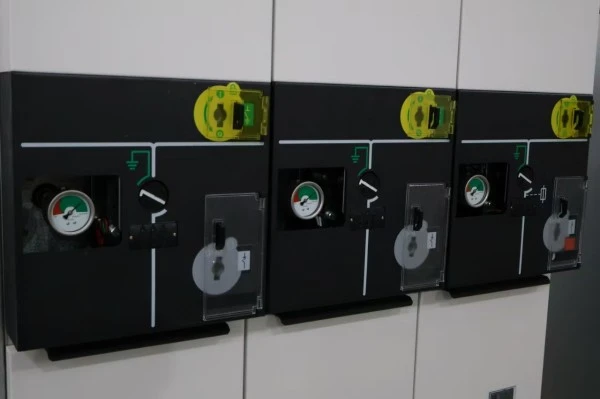

7. Priekinio skydelio imitacinė magistralė su aiškia padėties indikacija

HXGN oru izoliuoto sandariojo žiedo pagrindinio bloko dizainas yra skaidrus, lengvai patikrinamas --- operatoriai gali vizualiai patvirtinti, kad apkrovos jungiklis yra atidarytas. Ši funkcija labai vertinama atliekant techninės priežiūros ir blokavimo / žymėjimo procedūras. Montuojant ar išmontuojant nereikia specialios dujų tvarkymo įrangos.

Produkto parametras (specifikacija)

Produkto ypatybės ir taikymas

Pagrindinės savybės

● Be SF6 ir nekenksmingas aplinkai --- Kaip izoliacinė medžiaga naudojamas tik oras, neišskiria šiltnamio efektą sukeliančių dujų.

● Matomas pertraukimas --- Apkrovos pertraukimo jungiklis suteikia aiškiai matomą izoliacinį tarpą, supaprastindamas saugos procedūras.

● Sandarus nuo dulkių ir graužikų --- Korpusas atitinka IP3X arba IP4X, todėl išvengiama įprastų oro izoliuotų skirstomųjų įrenginių gedimų priežasčių.

● Kompaktiškas plotis --- Įrenginio plotis paprastai 500 --- 600 mm, tinka ribotos erdvės patalpų pastotėms.

● Ekonomiška --- Mažesnės pradinės investicijos, palyginti su SF6 arba kietos izoliacijos RMU.

● Paprasta priežiūra --- Nereikia dujų slėgio stebėjimo ar papildymo; tik vizualinis patikrinimas ir kontaktinis valymas.

● Blokavimo sauga --- Mechaniniai blokatoriai neleidžia uždaryti įžeminimo jungiklio, kai apkrovos jungiklis yra uždarytas.

Taikymo scenarijai

● Kaimo ir miestelių elektros tinklai

● Pramoniniai įrenginiai --- Gamyklos, kasyklos, cemento gamyklos (su apsauga nuo dulkių)

● Komerciniai pastatai --- Prekybos centrai, biurų kompleksai, viešbučiai

● Mažos ir vidutinės pastotės ---6kV-24kV skirstomieji mazgai

● Atsinaujinanti energija --- Mažos vandens, biomasės ir paskirstytos saulės energijos (įrengimas viduje)

● Modernizavimo projektai --- Pasenusių oro izoliacinių skirstomųjų įrenginių keitimas moderniais sandariais įrenginiais

Klausimai ir atsakymai

1 klausimas: kaip HXGN oru izoliuotas sandarus žiedinis pagrindinis blokas veikia dulkėtoje aplinkoje, pavyzdžiui, cemento gamyklose ar grūdų silosuose?

A: Puikiai. The HXGN Air-insulated Sealed Ring Main Unit features a fully sealed enclosure rated IP3X as standard (IP4X optional), meaning no dust particles larger than 2.5mm or 1mm can enter. Tai apsaugo nuo sekimo ir blyksnių, kurie dažniausiai pastebimi atviro tipo oro izoliuotuose skirstomuosiuose įrenginiuose. Labai dulkėtoms vietoms rekomenduojame naudoti IP4X versiją, taip pat periodiškai valyti išorinę spintelę.

2 klausimas: ar oro izoliacija patikima didelės drėgmės pakrančių regionuose?

A: Taip, su tinkamu dizainu. Mūsų HXGN oru izoliuotame sandariame žiediniame pagrindiniame bloke naudojami hidrofobiniai izoliuoti barjerai, o valkšnumo atstumas padidintas iki 240 mm (12 kV) ir 360 mm (24 kV). Be to, sandarus korpusas neleidžia drėgnam orui cirkuliuoti, o kabelių skyriuje galima sumontuoti papildomus antikondensacinius šildytuvus. We have successfully deployed hundreds of units in southern coastal provinces with 90%+ annual humidity.

3 klausimas: kuo šis produktas lyginamas su SF6 izoliuotu RMU?

A: SF6 RMU yra kompaktiškesni ir visiškai sandarūs, tačiau jiems reikia tvarkyti dujas ir jų išankstinė kaina yra didesnė. HXGN oru izoliuotas sandarus žiedinis pagrindinis blokas yra didesnis, bet siūlo:

● Mažesnė pradinė pirkimo kaina (paprastai siūlomos mažesnės pradinės investicijos nei palyginami SF6 izoliuoti sprendimai, atsižvelgiant į konfigūraciją ir projekto reikalavimus).

● Nesijaudinkite dėl dujų nuotėkio

● Matomas atjungimas, kad priežiūra būtų saugesnė

● Lengvesnis eksploatacijos nutraukimas ir šalinimas

Klientams, kurie teikia pirmenybę mažoms gyvavimo ciklo sąnaudoms ir poveikiui aplinkai be didelių erdvės apribojimų, HXGN yra idealus pasirinkimas.

4 klausimas: kokie saugikliai suderinami su jūsų HXGN RMU?

A: Mūsų saugiklių skyrius priima standartinius DIN 43625 arba BS 2692 aukštos įtampos srovę ribojančius saugiklius. Galime tiekti saugiklius, atitinkančius jūsų transformatoriaus apsaugos reikalavimus (paprastai nuo 6,3 A iki 125 A). Saugiklio sumušimo kaiščio veikimas yra mechaniškai susietas su trijų padėčių jungikliu vienfazių gedimų apsaugai.

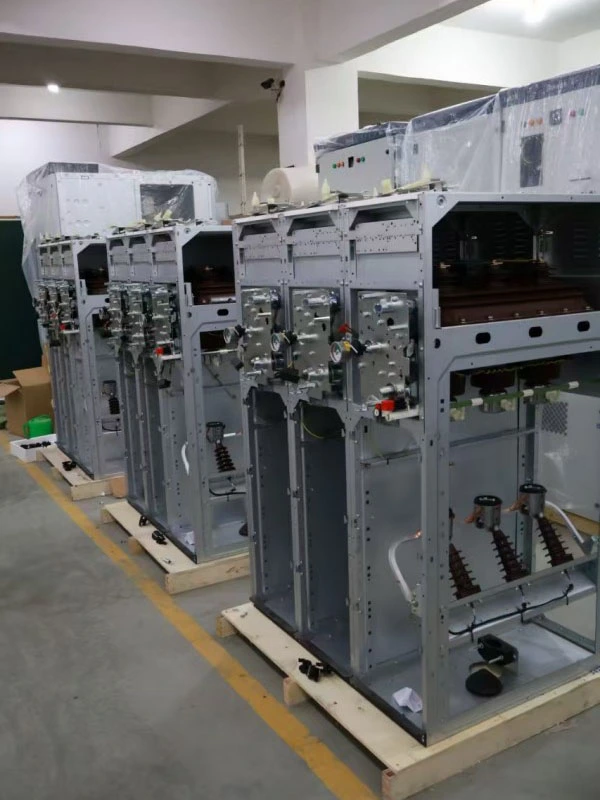

Gamybos detalės

Korpusas ir sandarinimas

HXGN oru izoliuotas sandarus žiedinis pagrindinis blokas turi 2,0 mm storio šalto valcavimo plieno arba pasirinktinio nerūdijančio plieno korpusą, padengtą elektrostatiniu milteliniu būdu (mažiausias storis 80 μm, RAL 7035 šviesiai pilka). Danga praeina 500 valandų druskos purškimo bandymą. Sandarinimas pasiekiamas naudojant poliuretano putų tarpiklius ant visų durų ir plokščių, užtikrinančių IP3X apsaugą. Kabelių skyriai užsandarinami atskirai nuo pagrindinio jungiklio skyriaus, kad būtų išvengta lanko plitimo.

Apkrovos pertraukos jungiklio dizainas

Trijų padėčių apkrovos pertraukimo jungiklis yra besisukantis peilis su savaime išsivalančiais sidabriniais kontaktais. Lanko gesinimo kameroje naudojamas magnetinio išpūtimo principas kartu su izoliuotais lankiniais latakais, leidžiančiais nutraukti iki 630A apkrovos srovę ir sudaryti/nutraukti kabelio įkrovimo sroves (iki 10A). Jungiklis turi dvi matomas pertraukimo padėtis (atvira ir įžeminta) ir vieną uždarą padėtį – visa tai aiškiai nurodyta priekiniame mimikos skydelyje.

Saugiklių derinys

Siekiant apsaugoti transformatorių, mūsų HXGN oro izoliuotame sandariame žiediniame pagrindiniame bloke yra saugiklių skyrius su smogtuvo valdomu išjungimo mechanizmu. Kai veikia vienos fazės saugiklis, smogtuvas mechaniškai įjungia apkrovos pertraukimo jungiklį, kad atidarytų visas tris fazes, neleidžiant veikti vienfazei. Saugiklių skyrius yra užblokuotas su įžeminimo jungikliu – skyrių galima atidaryti tik atidarius apkrovos jungiklį ir uždarius įžeminimo jungiklį.

Izoliacijos sistema

Visos šynos ir jungtys yra izoliuotos termiškai susitraukiančiais vamzdeliais (patobulinto valkšnumo tipo) arba epoksidine milteline danga. Faziniai barjerai yra pagaminti iš DMC (tešlos formavimo mišinio) arba SMC (lakštų formavimo mišinio), kurių atsparumas lankui pagal IEC 60243 yra 1 klasė. Mažiausias oro tarpas yra:

● 12kV: 125 mm tarp fazių, 100 mm iki žemės

● 24kV: 220 mm tarp fazių, 180 mm iki žemės

Kokybės ir testavimo užtikrinimas

Kiekvienas HXGN oru izoliuotas sandarus žiedinis pagrindinis blokas prieš pristatymą yra reguliariai tikrinamas:

● Pagrindinės grandinės varžos matavimas (mikroommetras)

● Maitinimo dažnio atsparumo įtampa (42kV/1min 12kV, 65kV/1min 24kV)

● Atsparumo indukuotai įtampai bandymas

● Mechaninio veikimo bandymas (200 ciklų kiekvienam jungikliui)

● Pagalbinės grandinės izoliacijos bandymas (2kV/1min)

● Korpuso apsaugos patikra (IP3X arba IP4X zondo bandymas)

● Dalinio iškrovimo matavimas (<20 pC esant 1,5 × vardinei įtampai)

Įsipareigojimas aptarnauti po pardavimo

Garantijos laikotarpis: 12 mėnesių nuo išsiuntimo datos (galima pratęsti iki 24 arba 36 mėnesių pagal mokamą paslaugų sutartį)

Techninė pagalba: Nemokama techninė konsultacija visą gyvenimą; atsakymą per 1 valandą nuo pranešimo
