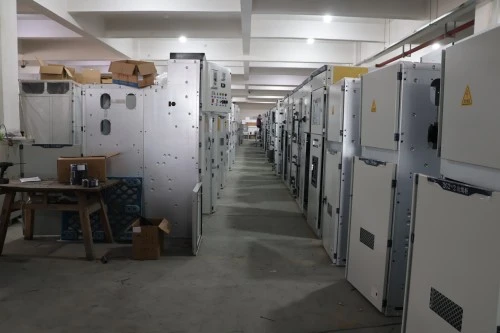

35kV KYN pastotės šarvuotos ištraukiamo tipo skirstomieji įrenginiai

Kas yra ši įranga?

35kV KYN pastotės šarvuotos ištraukiamo tipo skirstomieji įrenginiai yra gamykloje surinkti, metalu uždengti,patalpų aukštos įtampos skirstomieji įrenginiaiskirtas 40,5kV (35kV vardinės) trifazės kintamosios srovės maitinimo sistemoms. Jis priklauso KYN serijai ir naudojamas komunalinėse pastotėse, pramoninėse elektrinėse, dideliuose komerciniuose kompleksuose ir atsinaujinančios energijos surinkimo stotyse.

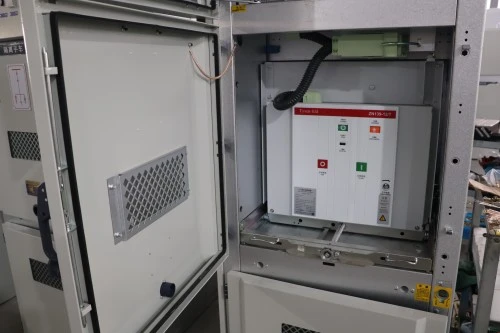

Skirtingai nuo fiksuoto tipo skirstomųjų įrenginių, kuriuose pertraukikliai pritvirtinami varžtais, šis šarvuotas ištraukiamasis tipas turi judantį pertraukiklio vežimėlį, kurį galima susukti į tris skirtingas padėtis: veikimo, tikrinimo / izoliavimo ir ištraukimo. Dėl šios konstrukcijos sugedusį pertraukiklį galima pakeisti per kelias minutes, neatjungiant visos šynos – tai labai svarbus nuolatinio maitinimo pranašumas.

Ką tai veikia?

Pagrindinė šios įrangos funkcija yra priimti 35 kV įeinančią maitinimą iš transformatoriaus ar oro linijos, apsaugoti pasroviui esantį tinklą grandinės pertraukikliais ir paskirstyti elektrą į išeinančius tiektuvus, tokius kaip vidutinės įtampos varikliai, antriniai transformatoriai, kondensatorių blokai ar didelės pramoninės apkrovos. 35kV KYN pastotės šarvuotos ištraukiamo tipo skirstomieji įrenginiai taip pat suteikia:

● Izoliavimas – matomas atjungimas saugiai priežiūrai

● Apsauga – per didelės srovės, įžeminimo ir trumpojo jungimo išjungimas per reles arba IED

● Matavimas – SCADA pastotės įtampos ir srovės matavimas

● Blokavimas – mechaninė penkių profilaktikos sistema, skirta pašalinti žmogiškąsias klaidas

Modelio kodo suskirstymas

Produkto ypatybės ir taikymas

Produkto funkcija

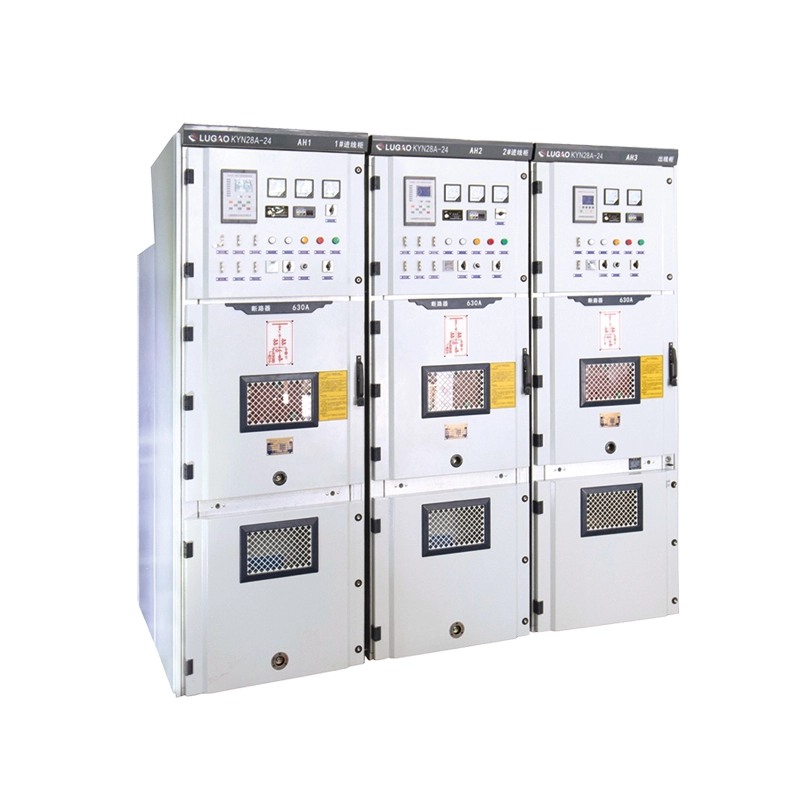

1 funkcija: tikra šarvuota išimama konstrukcija

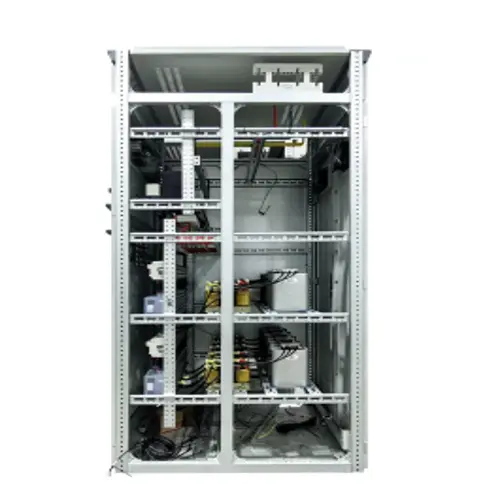

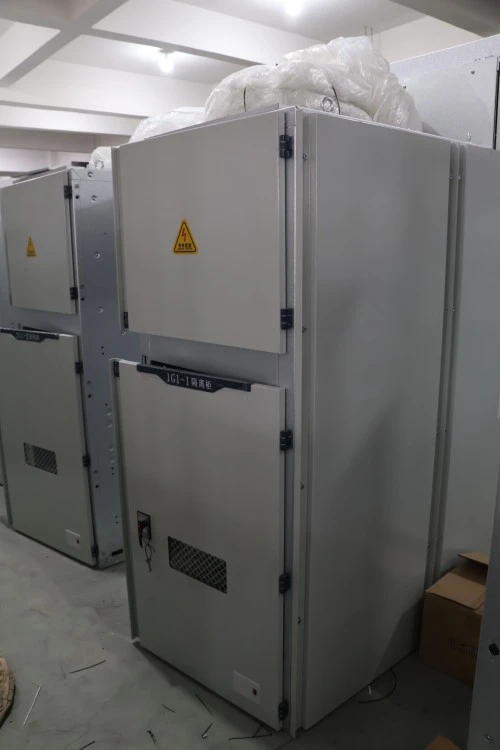

Ištraukiamoje metalu uždarytoje perjungimo įrenginyje yra atskiri plieninės plokštės skyriai, skirti pertraukikliui, šynai, kabelio galams ir žemos įtampos valdymui. Kiekvienas skyrius yra įžemintas ir izoliuotas nuo lanko blykstės sklidimo.

2 funkcija: penkių profilaktikos mechaninis blokavimas

Penkių prevencijos sistema yra visiškai mechaninė, nepriklauso nuo programinės įrangos. Tai fiziškai užkerta kelią:

1. Pertraukiklio uždarymas uždarytu įžeminimo jungikliu

2. Atidarykite priekinį dangtį su uždarytu pertraukikliu

3. Pertraukiklio perkėlimas iš vienos padėties įjungus

4. Veikiantis įžeminimo jungiklis su įtampais laidininkais

5. Uždarymo pertraukiklis be valdymo maitinimo

3 funkcija: didelio lanko gedimo izoliacija

Vidaus lanko klasifikacija (IAC) išbandyta iki 31,5 kA 1 sekundę. Lankiniai sklendės nukreipia slėgį aukštyn ir toliau nuo operatorių.

4 savybė: aukštos įtampos izoliacijos patikimumas

Atstumas tarp fazių ir fazių iki žemės viršija IEC 62271-200 minimalius reikalavimus. Visos šynos yra izoliuotos nuo karščio susitraukiančios arba padengtos antikoroniniu ekranu.

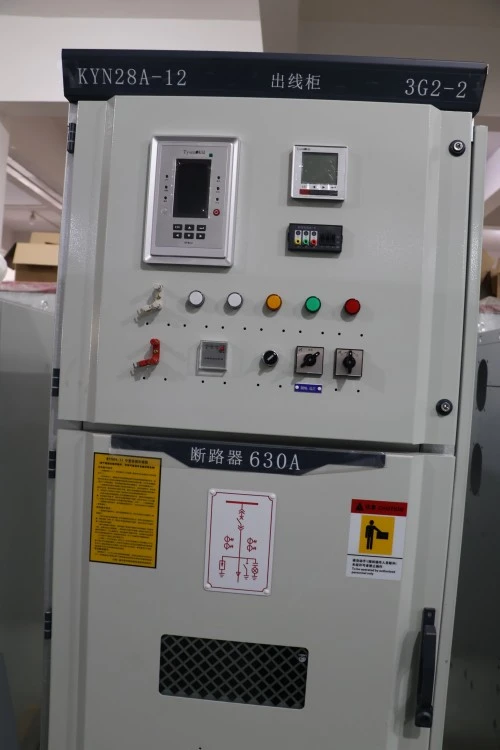

5 funkcija: sumanus stebėjimas ir nuotolinis valdymas

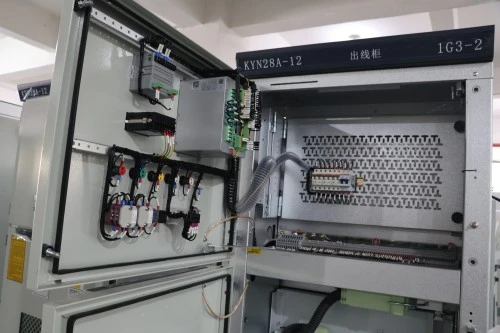

Standartinis IED (išmanusis elektroninis įrenginys) su RS485/Modbus arba IEC 61850 GOOSE pranešimų siuntimu. Pertraukiklio padėties, spyruoklės įkrovimo būsenos, SF6 (jei naudojamas), temperatūros ir dalinio iškrovimo stebėjimas realiuoju laiku.

Gaminio specifikacijos

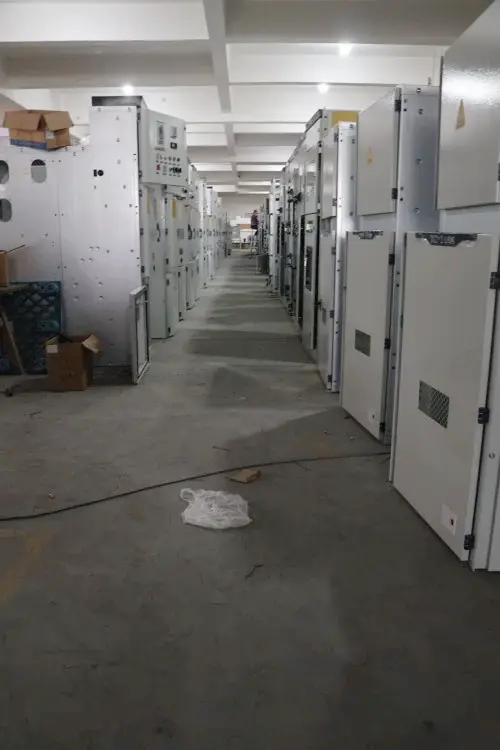

Kodėl verta rinktis „Lugao Power Co., Ltd.“, o ne konkurentus?

Kodėl klientai nuolat mus renkasi:

Neapkarpome izoliacijos tarpo, šynų medžiagos ar blokavimo tvirtumo. Kiekvienam KYN skirstomajam įrenginiui, išvežtam iš mūsų gamyklos, atliekamas visas 95 kV atsparumo testas – ne sumažintos įtampos „įprastas“ bandymas. Taip pat teikiame konkrečiam skydeliui skirtas laidų schemas CAD ir PDF formatu, o ne bendruosius šablonus.

Pakavimas, pristatymas ir aptarnavimas po pardavimo

Pakuotė

Kiekviena 35 kV KYN pastotės šarvuota ištraukiamo tipo skirstomųjų įrenginių plokštė yra apvyniota VCI antikoroziniu popieriumi + plastikine plėvele

1. Tada įdedama į fumigacijos sertifikuotą faneros dėžę su putplasčio paminkštinimu visuose kampuose ir kraštuose

2. Pertraukimo vežimėlis pristatomas ištrauktoje padėtyje, užrakintas transportavimo laikikliais

3. Šynos išardomos, atskirai suvyniotos, paženklintos fazės ir skydelio numeriu

4. Antriniai kištukai, lentynų rankenos, įžeminimo rakteliai ir atsarginiai saugikliai, supakuoti į oro sąlygoms atsparią priedų dėžutę LV skyriuje.

5. Silikagelio sausiklio maišeliai, skirti drėgmei jautrioms siuntoms (gabenti jūra)

Siuntimas

1. Jūrų gabenimas: 40 pėdų HC konteineryje telpa 6–8 plokštės (priklausomai nuo matmenų)

2. Sausumos krovinių gabenimas: bortinis sunkvežimis su antivibracinėmis oro pagalvėmis ir diržais

3. Incoterms: EXW (gamykla), FOB Ningbo

4. Dokumentai pridedami prie siuntos

5. Bendras išdėstymo brėžinys (kaip pastatytas)

6. Vienos eilutės schema su skydelių numeracija

7. Laidų schema (A3 dydžio, laminuota)

8. Medžiagų sąmata (pertraukikliai, CT, VT, relės)

9. Įprasto bandymo ataskaita (pasirašyta QA)

10. Instrukcijų vadovas (anglų arba vietine kalba)

11. Blokavimo matrica ir raktų grafikas (jei naudojamas raktų blokavimas)

Įsipareigojimas aptarnauti po pardavimo

1. Garantijos laikotarpis: 12 mėnesių nuo išsiuntimo datos (galima pratęsti iki 24 arba 36 mėn., kai mokama paslaugų sutartis)

2. Techninė pagalba: nemokama nuotolinė konsultacija visą gyvenimą. Mūsų inžinieriai prieš pristatydami peržiūri jūsų vienos eilutės diagramą ir relės nustatymus.

3. Aptarnavimas vietoje: montavimo priežiūra, pagalba paleidimui, gedimų diagnostika. Garantiniu laikotarpiu nemokama (kelionė ir apgyvendinimas apmokestinami už mokestį). Po garantijos imamas dienos tarifas + dalys.

4. Atsarginių dalių tiekimas: pertraukiklių vežimėliai, pirminiai kontaktai, antriniai kištukai, stelažų rankenos, įžeminimo jungikliai, temperatūros reguliatoriai ir blokavimo komponentai, laikomi sandėlyje. Svarbių atsarginių dalių siuntimas kitą dieną per DHL/FedEx.

Dažnai užduodami klausimai

1 klausimas: Ar 35kV KYN pastotės šarvuotos ištraukiamos skirstomosios mašinos gali būti naudojamos lauke kompaktiškoje pastotėje?

A: Standartas: IP4X (tik patalpose).

Pasirinkimas: IP54 lauko korpusas su atspariu oro sąlygoms stogu ir priverstine ventiliacija, su keliomis plokštėmis.

Veiksmas: prašydami pasiūlymo nurodykite „lauke“.

2 klausimas: kaip patikrinti penkių profilaktikos blokavimą prieš įjungiant energiją?

A: Atlikite žingsnis po žingsnio testą vadove (pagrindinis testas: 10 min.).

Pagrindiniai patikrinimai: pertraukiklis atidarytas + įžeminimas uždarytas → turi blokuoti stelažą. Pertraukiklis uždarytas → priekinės durys turi likti užrakintos.

Rekomendacija: Išbandykite paleidimo metu ir kas 6 mėnesius.

3 klausimas: pirminių atjungimo kontaktų ir pakeitimo indikatoriaus tarnavimo laikas?

A: Pasidabruoti variniai kontaktai: skirti 5000 operacijų.

Susidėvėjimo indikatorius: raudona linija matoma kontaktiniame piršte → pakeiskite.

Tipinė pastotė (kartą per metus stovi): tarnauja 30+ metų. Dažnas veikimas (lankinės krosnys): kasmet matuokite kontaktinę varžą.
