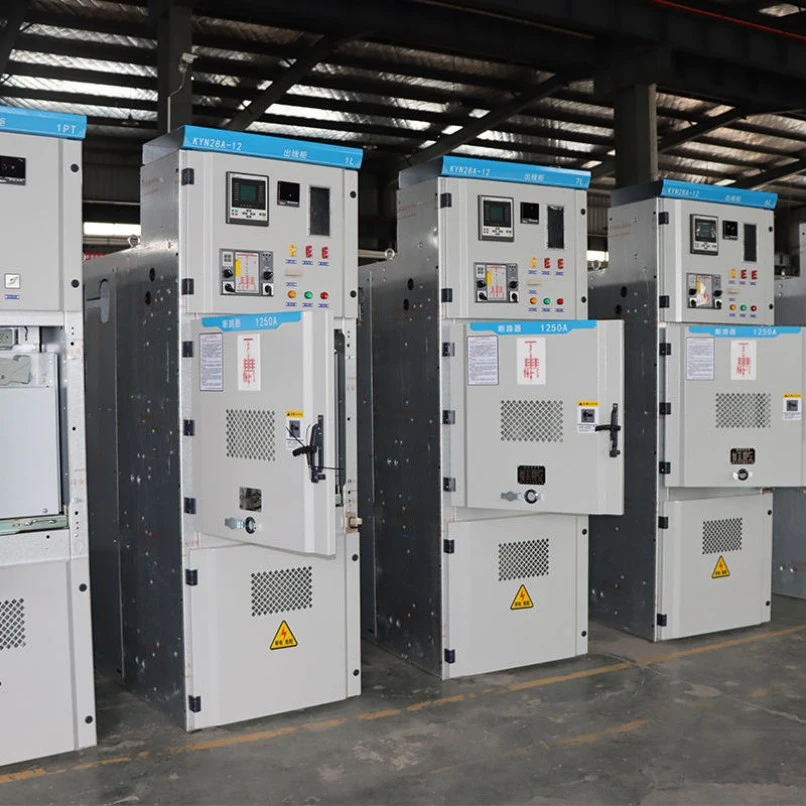

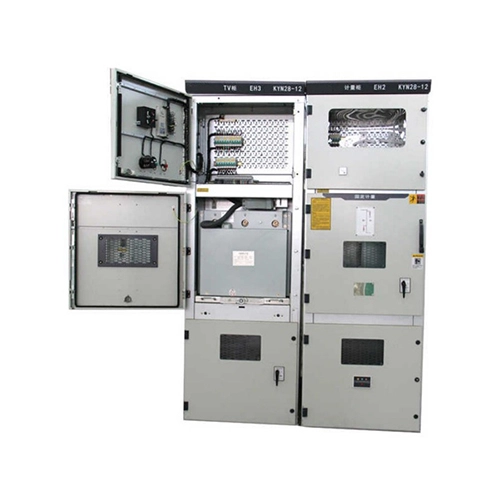

Rankinio tipo fiksuotas aukštos įtampos plokštės skirstomasis įrenginys

Rankinio vežimėlio tipo fiksuotas aukštos įtampos plokštės skydinis skirstomasis įrenginys yra metalinis,oro izoliacija vidutinės įtampos skirstomieji įrenginiaiagregatas, skirtas vienos šynų ir dviejų šynų sistemoms. Bet kas iš tikrųjų yra šis produktas ir kuo jis gali būti naudingas jūsų elektros infrastruktūrai?

Kas tai yra:

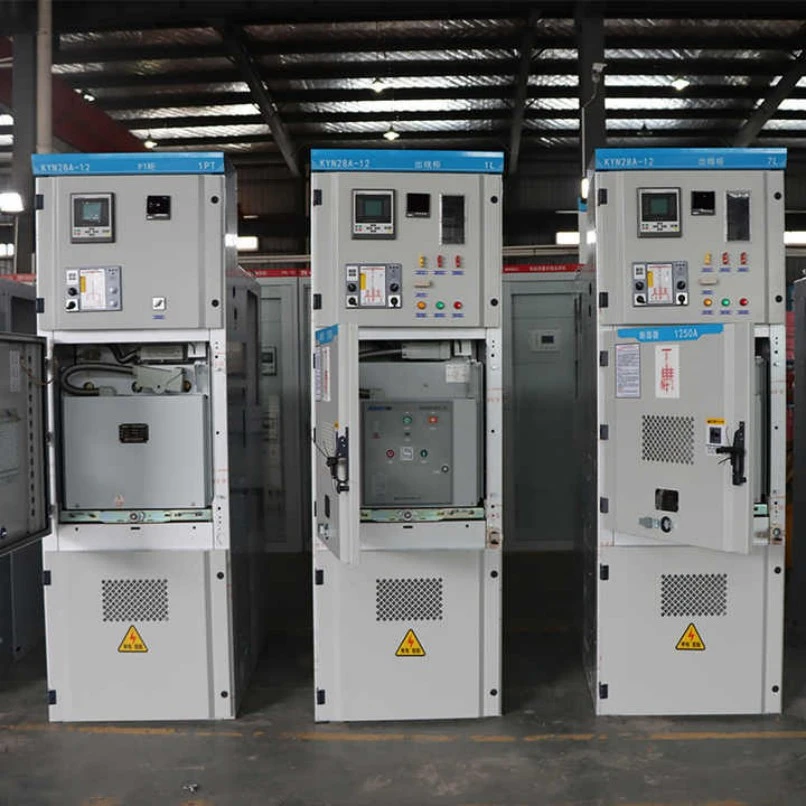

Tai hibridinis dizainas, kuriame fiksuotas skydo korpusas sujungiamas su nuimamu rankinio vežimėlio mechanizmu, skirtu pirminiams perjungimo įrenginiams (tokiems kaip vakuuminiai grandinės pertraukikliai, kontaktoriai ar VSD). Rankinį vežimėlį galima fiziškai suvynioti į skydą ir iš jo ištraukti, o šynos, kabeliai ir pagalbiniai komponentai lieka pritvirtinti korpuse. Ši konstrukcija yra standartizuota pagal IEC 62271-200 ir GB3906 vardinei įtampai nuo 3 kV iki 40,5 kV.

Ką tai gali padaryti:

● Valdykite galios srautą: jis saugiai prijungia arba atjungia aukštos įtampos apkrovas, pvz., transformatorius, variklius ir kondensatorių blokus.

● Apsauga nuo gedimų: integruotos apsauginės relės ir grandinės pertraukikliai automatiškai įsijungia perkrovų, trumpojo jungimo ar įžeminimo gedimų metu.

● Įgalinkite saugią techninę priežiūrą: rankinį vežimėlį galima ištraukti į izoliuotą, įžemintą padėtį, sukuriant matomą oro tarpą, kad specialistai galėtų dirbti su pertraukikliu neatjungdami visos šynos.

● Matuokite ir stebėkite: skydelyje sumontuoti srovės transformatoriai, įtampos transformatoriai ir skaitmeniniai skaitikliai pateikia sistemos būsenos duomenis realiuoju laiku.

● Saugus blokavimas: mechaniniai ir elektriniai blokatoriai apsaugo nuo žmogiškųjų klaidų, pvz., pertraukiklio uždarymo, kai vežimėlis yra pusiaukelėje arba pasiekiant skyrius, kuriuose yra srovė.

Trumpai tariant, šis rankinio tipo fiksuotas aukštos įtampos plokštės skirstomasis įrenginys veikia kaip jūsų aukštos įtampos tinklo vartų saugotojas – saugus, lankstus ir patvarus, tarnaujantis daugiau nei 20 metų.

Produkto parametrai (specifikacija)

Žemiau yra išsami techninių specifikacijų lentelė mūsų rankinio tipo fiksuotos aukštos įtampos plokštės skirstomiesiems įrenginiams. Visos vertės taikomos tipiniams 12kV modeliams; kitos įtampos galimos pagal pageidavimą.

Produkto funkcija ir taikymas (klausimų ir atsakymų formatas)

1 klausimas: kuo rankinio vežimėlio konstrukcija yra geresnė nei visiškai fiksuota skirstomoji įranga?

A: Rankinio vežimėlio konstrukcija leidžia fiziškai nuimti pirminį perjungimo įtaisą (vakuuminį grandinės pertraukiklį) iš skydelio, kad būtų atlikta techninė priežiūra arba pakeitimas, kol skydo šynos lieka įjungtos. Tai sumažina prastovos laiką nuo valandų iki minučių. Priešingai, stacionariai skirstomiesiems įrenginiams dažnai reikia išjungti visą sekciją, kad būtų galima pasiekti pertraukiklį. Mūsų rankinio tipo fiksuotos aukštos įtampos plokštės skirstomieji įrenginiai suteikia jums geriausius iš abiejų pasaulių: fiksuotas šynas, užtikrinančias tvirtumą, ir rankinių vežimėlių pertraukiklius, kad būtų lengviau naudoti.

Q2: How does it ensure operator safety during racking?

A: Mūsų skirstomuosiuose įrenginiuose yra penki privalomi blokatoriai:

1. Pertraukiklio negalima uždaryti, nebent rankinė vežimėlis yra „darbinėje“ (prijungtoje) padėtyje.

2. Vežimėlis negali būti perkeltas iš „atjungto“ į „prijungtą“, nebent atidarytas pertraukiklis.

3. Įžeminimo jungiklį galima uždaryti tik tada, kai rankinė vežimėlis yra „bandymo/atjungimo“ padėtyje.

4. Kabelių skyriaus dureles galima atidaryti tik uždarius įžeminimo jungiklį.

5. Vežimėlio negalima įstatyti ar išimti, kai pertraukiklis yra uždarytas. Šie blokatoriai yra mechaniniai ir elektriniai – pagal konstrukciją jie yra saugūs.

3 klausimas: ar rankinio tipo fiksuotą aukštos įtampos plokštės skirstomąjį įrenginį galima naudoti lauke?

A: Standartinis korpusas yra IP4X, tinka patalpų pastotėms. Lauko darbams mes tiekiame papildomus oro sąlygoms atsparius korpusus arba IP54 kioskus. Daugelis klientų montuoja mūsų skirstomuosius įrenginius konteinerinėse pastotėse arba mažuose surenkamuose pastatuose šalia vėjo jėgainių ar saulės elektrinių.

4 klausimas: kokios yra dažniausiai naudojamos šio skirstomojo įrenginio pritaikymas?

A: Šis rankinio tipo fiksuotas aukštos įtampos plokštės skirstytuvas yra plačiai naudojamas:

● Elektros energijos pastotės (pirminis ir antrinis paskirstymas).

● Pramonės įmonės (plieno gamyklos, cemento gamyklos, naftos chemijos produktai) – variklių valdymui ir transformatorių apsaugai.

● Komerciniai pastatai (ligoninės, duomenų centrai, oro uostai) – kur reikalingas didelis patikimumas.

● Atsinaujinanti energija (saulės energijos parkai, vėjo jėgainės) – kaip tinklo prijungimo plokštės.

● Kasybos operacijos – pakankamai tvirtos dulkėtoms, drėgnoms aplinkoms.

● Geležinkelio traukos maitinimas – prie 27,5kV arba 2×25kV sistemų.

Gamybos detalės

1. Korpuso medžiaga ir danga

● Medžiaga: 2 mm storio aukštos kokybės cinkuoto plieno lakštas (importuotas iš Baosteel), sulankstytas CNC lenkimo staklėmis. Dvigubai užlenkti kraštai padidina standumą.

● Dengimas: epoksidinis-poliesterio miltelinis dažymas (minimalus storis 80μm) po smėliasrovės pagal SA 2.5 standartą. Spalva RAL 7035 (šviesiai pilka). Druskos purškimo bandymas >500 valandų – nėra korozijos.

2. Rankinio vežimėlio mechanizmas

● Medžiaga: didelio stiprumo nailoniniai voleliai + nerūdijančio plieno bėgiai.

● Veikimas: Įsukamas/išsukamas sraigtinis mechanizmas su anti-atlenkimo konstrukcija. Kiekvienas rankinis vežimėlis yra išbandytas 2000 pilnų stelažo ciklų.

● Padėties indikatoriai: raudona (prijungta), žalia (bandoma), geltona (atjungta), matoma iš 5 metrų.

3. Langinės (automatinės saugos užtvaros)

● Kai vežimėlis ištraukiamas, spyruoklinės metalinės langinės automatiškai uždengia fiksuotus pirminius kontaktus. Taip išvengiama atsitiktinio pirštų kontakto su įtampingosiomis dalimis. Mūsų langinės yra pagamintos iš 3 mm aliuminio lydinio su antikoroziniu apdorojimu.

4. Šynų sistema

● Medžiaga: didelio laidumo E-Cu varis (99,9 % grynumo). Sidabruotas visose jungtyse.

● Skerspjūvis: apskaičiuota, kad esant vardinei srovei temperatūra pakiltų žemiau 65K. 3150A vienai fazei naudojame dvigubas šynas.

● Izoliacija: termiškai susitraukiančios izoliacinės movos (oranžinės spalvos), skirtos fazių identifikavimui ir dalinio iškrovimo kontrolei.

5. Įžeminimo jungiklis

● Tipas: Greitai pagaminamas, atlaiko apkrovą, su matomomis įžeminimo mentėmis.

● Valdymas: rankinis spyruoklinis mechanizmas. Gali užsidaryti prie visos trumpojo jungimo srovės (50 kA vieną kartą).

● Interlock: išskirtinis mechaninis blokavimas su rankinio vežimėlio padėtimi – negali uždaryti įžeminimo jungiklio, nebent rankinė vežimėlis yra bandomojoje/atjungtoje padėtyje.

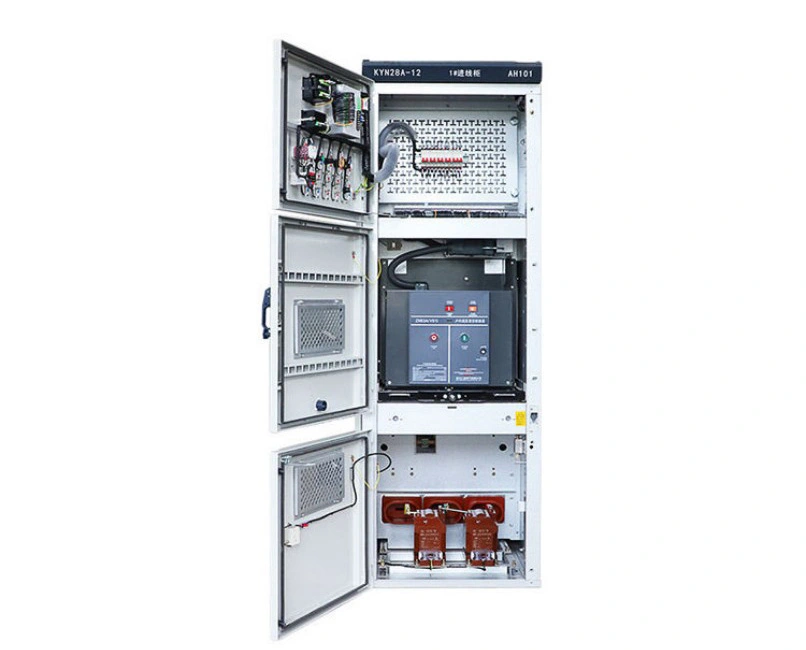

6. Žemos įtampos skyrius

● Įsikūręs viršuje priekyje (aukštis 300 mm), visiškai atskirtas nuo aukštos įtampos dalių. Yra apsauginės relės (pagrįstos mikroprocesoriumi), valdymo jungikliai, indikacinės lemputės ir pagalbiniai saugikliai.

● Laidai: visi antriniai kabeliai sunumeruoti, surišti į ugniai atsparius PVC kanalus ir baigiami gnybtų blokuose su atsarginiais kontaktais (20 % rezervuota).

7. Dalinio iškrovimo kontrolė

● Visi aukštos įtampos laidai yra suapvalinti, kad nebūtų aštrių kraštų.

● Kiekvienai panelei atliekamas dalinio iškrovimo bandymas (≤10pC esant 1,1×Ur/√3).

8. Gamyklos surinkimo tikslumas

● Kiekvienas rankinio vežimėlio tipo fiksuotas aukštos įtampos plokštės skydinis skirstomasis įrenginys yra sumontuotas ant lazeriu išlygiuoto strypo. Rankinės ir fiksuoto kontakto poslinkis yra <0,5 mm.

● Rezultatas: sklandus stelažas be šlifavimo ir jėgos – net ir po naudojimo metų nėra įstrigusių rankinių vežimėlių.

Kodėl verta rinktis „Lugao“ rankinio vežimėlio tipo vidutinės įtampos skirstomiesiems įrenginiams?

· Projektu pagrįsta inžinerija: Spintelės išdėstymas, šynų nominalioji vertė, apsaugos relės schema, CT/VT konfigūracija ir kabelio įvadas gali būti suprojektuoti pagal vienos linijos schemą.

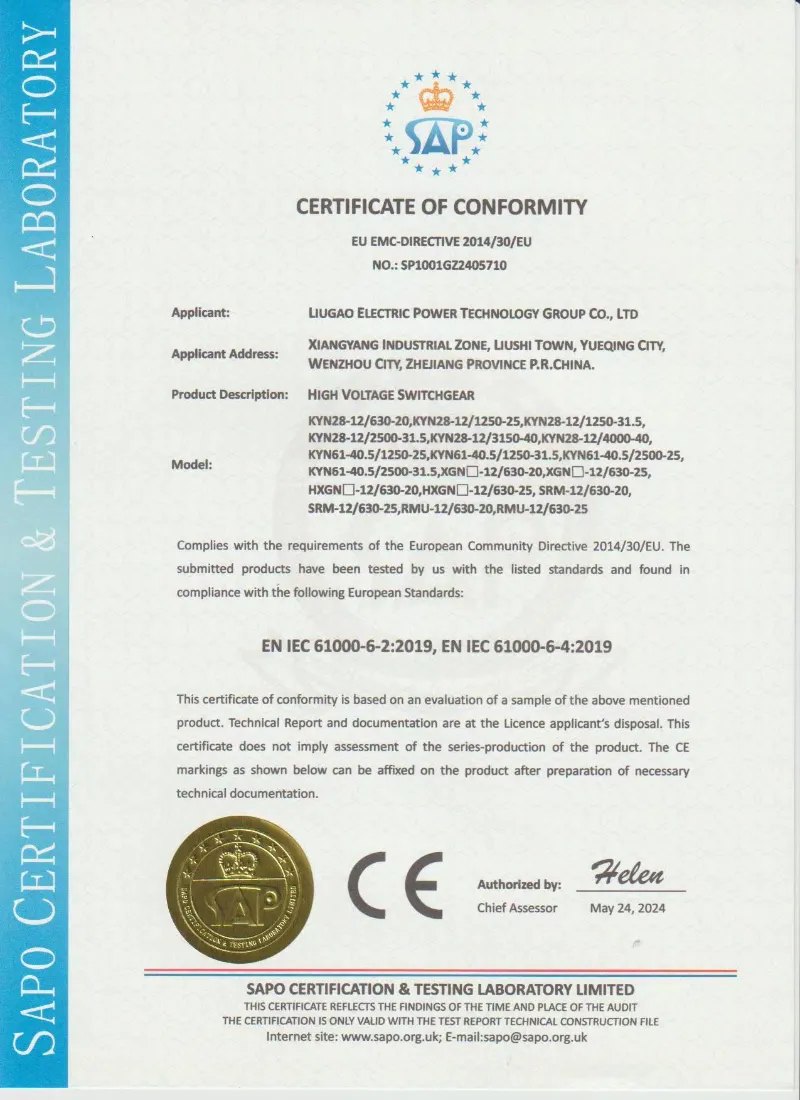

· Standartais pagrįsta gamyba: Skirstomieji įrenginiai gali būti gaminami pagal IEC 62271-200, GB/T 3906, DL/T 404 ir projekto technines specifikacijas.

· Lankstus komponentų pasirinkimas: Lugao VCB, ABB, Siemens, Schneider ar kitų nurodytų komponentų prekės ženklai gali būti konfigūruojami pagal projekto reikalavimus.

· Reguliarus patikrinimas prieš išsiuntimą: Prieš pristatymą pagal techninį susitarimą gali būti atlikti mechaninio veikimo, blokavimo funkcijos, laidų, izoliacijos ir galios dažnio atsparumo bandymai.

· Techninių dokumentų palaikymas: Projekto nuorodai gali būti pateikti bendrieji išdėstymo brėžiniai, vienos eilutės schemos, antrinės laidų schemos, naudojimo instrukcijos ir įprastinių bandymų ataskaitos.
