Aukštos įtampos fiksuotas kintamosios srovės metalinis uždaras skirstytuvas

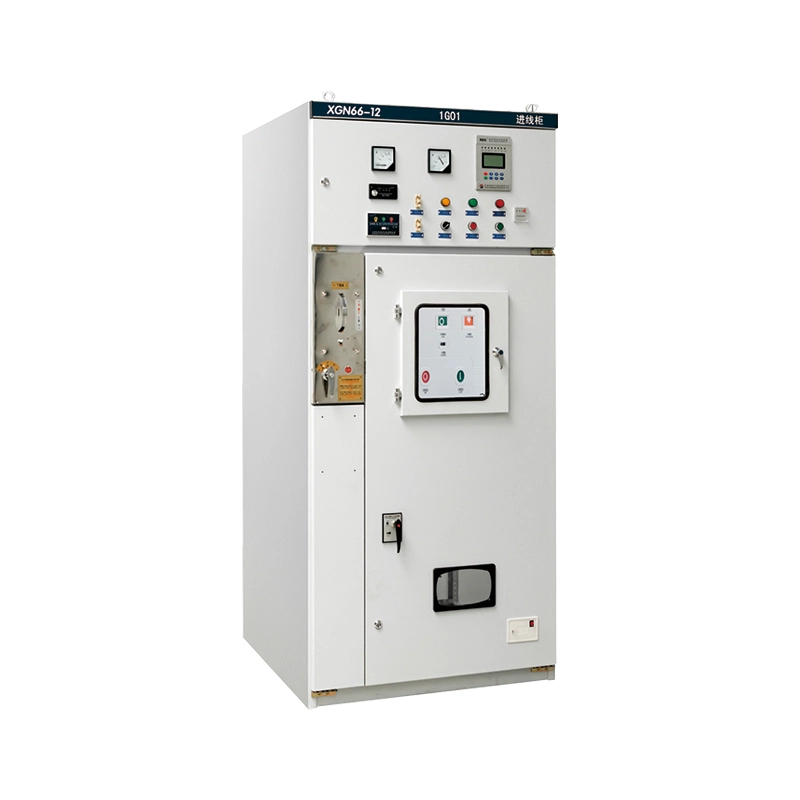

Aukštos įtampos fiksuotas kintamosios srovės metalinis skirstomasis įrenginys (modelis: XGN66-12) yra uždaras, oru izoliuotas visas skirstomųjų įrenginių komplektas. Jis skirtas trifazėms kintamos srovės 50/60 Hz maitinimo sistemoms, veikiančioms esant 3,6 kV, 7,2 kV ir 12 kV vardinei įtampai.

Skirtingai nuo traukiamų variantų, šiame stacionariame kintamosios srovės metaliniame skirstomajame įrenginyje naudojamas stacionariai sumontuotas vakuuminis grandinės pertraukiklis ir struktūrinė izoliavimo sistema. Ši dizaino filosofija supaprastina pagrindinių grandinių jungtis, padidina mechaninį stabilumą ir suteikia ekonomišką sprendimą, nepakenkiant saugai. Korpusas pagamintas iš didelio stiprumo šalto valcavimo plieno plokščių, suvirintų ir prisuktų varžtais, kad būtų sukurta tvirta konstrukcija, atspari deformacijai transportuojant ir eksploatuojant. Ji tarnauja kaip svarbi sąsaja priimant elektros energiją iš tinklo ir paskirstant ją transformatoriams, varikliams ir kitoms aukštos įtampos apkrovoms, siūlant integruotas valdymo, matavimo ir apsaugos funkcijas vienu kompaktišku pėdsaku.

Produkto funkcija ir taikymas

Pagrindinės funkcijos (klausimų ir atsakymų stilius)

Kl.: Kuo šios aukštos įtampos fiksuotos kintamosios srovės metalinio uždaro skirstomojo įrenginio „fiksuotas“ dizainas yra geresnis nei ištraukiamų tipų?

A: Paprastumas ir stiprumas. Kadangi pagrindiniai komponentai yra fiksuoti, pirminės grandinės jungtys yra tvirtesnės ir mažiau linkusios į kontaktų susidėvėjimo problemas, susijusias su judančiais rankiniais vežimėliais. Ši konstrukcija leidžia naudoti mažesnį spintelės tūrį (beveik 50 % mažesnė nei tradicinio dizaino), todėl puikiai tinka ribotos erdvės vidaus pastotėms. Ji taip pat paprastai siūlo mažesnes pradines pirkimo išlaidas, kartu išlaikant „penkių atsparumo“ blokavimo mechanizmą, kad būtų išvengta netinkamo veikimo.

Kl .: Kaip „Lugao Power“ užtikrina dirbančio personalo saugumą?

A: Saugumas yra įtrauktas į mechaniką. Theskirstomieji įrenginiaiyra įrengta privaloma mechaninė užrakto sistema tarp pagrindinio jungiklio, skyriklio ir spintos durelių. Aukštos įtampos fiksuota kintamosios srovės metalo uždara skirstomoji įranga turi matomą lūžio tašką (atskyrimo jungiklį), leidžiantį operatoriams prieš atliekant techninę priežiūrą vizualiai įsitikinti, kad maitinimas išjungtas ir atitinka pasaulinius elektros saugos standartus. Be to, tokie komponentai kaip GN30-12 skyriklis yra visiškai uždengti, kad būtų išvengta lanko blykstės poveikio.

K: Kokioje aplinkoje šis gaminys gali būti naudojamas?

A: Šis gaminys skirtas atšiaurioms pramonės aplinkoms. Patikimai veikia esant temperatūrai nuo -25°C iki +40°C ir aukštyje iki 1000 m (pritaikoma didesniam aukščiui). Jis plačiai naudojamas:

1. Elektrinės ir pastotės: kaip pagrindinis įeinantis/išeinantis įrenginys.

2. Pramonės ir kalnakasybos įmonės: sunkiųjų mašinų ir transformatorių valdymui.

3. Aukštybiniai pastatai: Skirta elektros paskirstymo patalpoms rūsiuose arba techniniuose aukštuose.

4. Atsinaujinanti energija: kaip vėjo ar saulės elektrinių sinchronizacijos taškas.

Klausimas: Ar šis aukštos įtampos fiksuotas kintamosios srovės metalinis skirstomasis įrenginys palaiko lengvą priežiūrą?

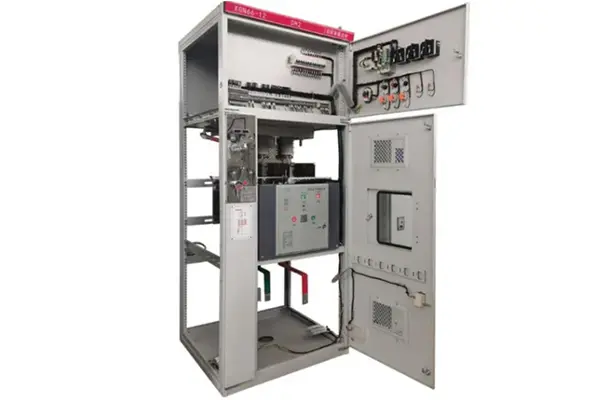

A: Visiškai. Nepaisant to, kad ji yra „ištaisyta“, priežiūra yra paprasta. Priekinis skydelis leidžia lengvai pasiekti grandinės pertraukiklio skyrių, o šynų kamera yra izoliuota viršuje. Saugiklio keitimas (saugiklių deriniuose) yra paprastas ir saugus.

Išsami informacija apie gamybą ir kokybės užtikrinimas

Techninis meistriškumas

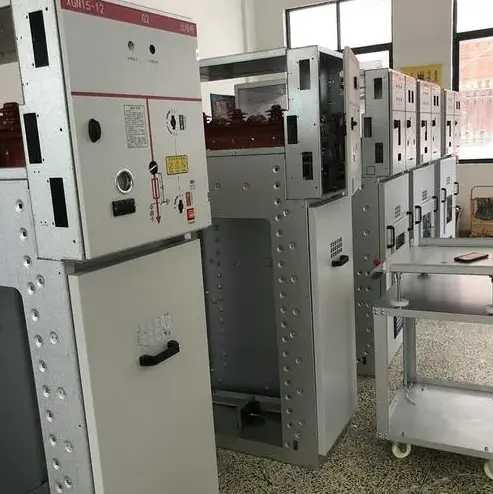

● Pažangi gamyba: metalinis korpusas apdorojamas naudojant CNC perforavimo, lenkimo ir kirpimo stakles, užtikrinančias aukštą tikslumą ir pakeičiamumą. Rėmas sumontuotas didelio stiprumo varžtais, pašalinant suvirinimo deformaciją.

● Izoliacijos efektyvumas: sistema naudoja orą kaip pagrindinę izoliacinę terpę. Tačiau dėl optimizuoto šynų fazių atstumo ir didelio šliaužimo izoliatorių naudojimo aukštos įtampos fiksuotas kintamosios srovės metalinis skirstomasis įrenginys lengvai išlaiko 42 kV maitinimo dažnio atsparumo įtampos testą.

● Blokavimo mechanizmas: naudojame patikimą „penkių profilaktikos“ blokavimo sistemą:

1. Neleidžia užsidaryti pertraukikliui, jei įžeminimo jungiklis uždarytas.

2. Neleidžia uždaryti įžeminimo jungiklio, jei pertraukiklis yra uždarytas.

3. Neleidžia atidaryti priekinių / galinių skydų, jei pertraukiklis veikia.

Sertifikatai

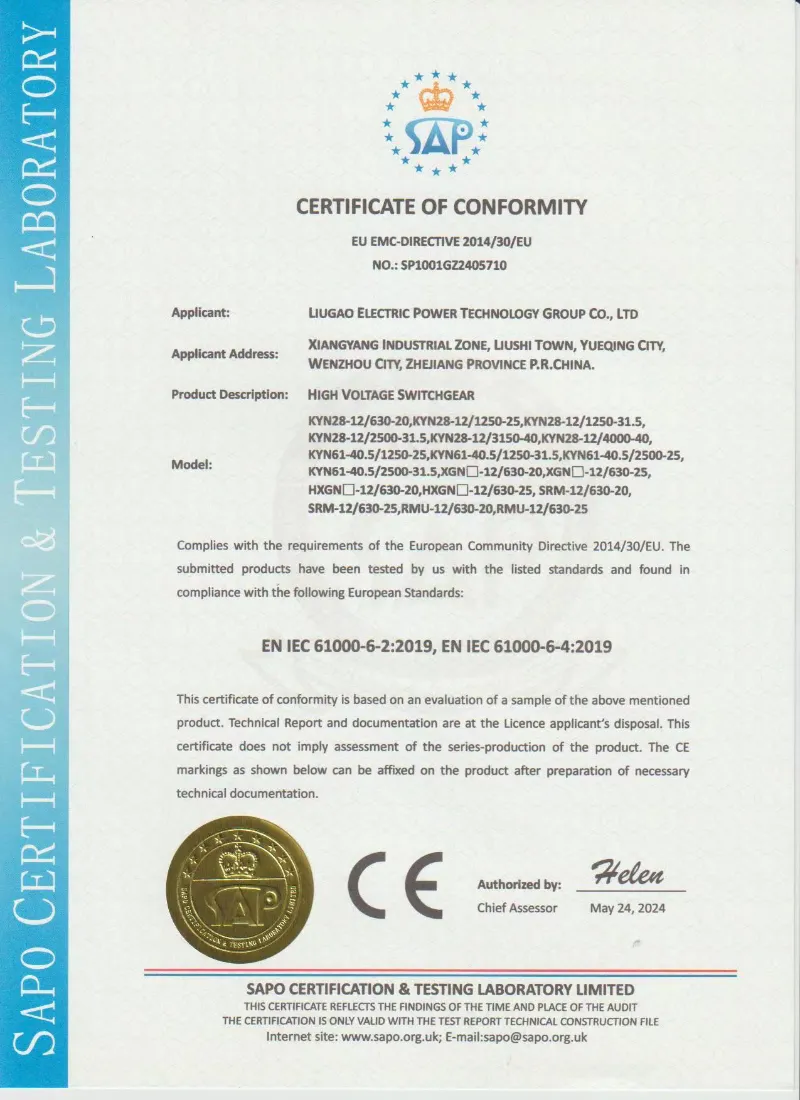

● Lugao Power Co., Ltd.laikosi griežtų tarptautinių nurodymų. Mūsų XGN66-12 serija yra visiškai patikrinta pagal tipą ir atitinka IEC 62271-200 (kintamosios srovės metalu uždaryta skirstomoji ir valdymo įranga). Savo gamyklai taip pat turime ISO 9001 sertifikatus, užtikrinančius pastovią kokybę.

Produkto parametras (specifikacija)

Labai svarbu pasirinkti tinkamą įvertinimą. 1000 kVA transformatoriui, esant 12 kV įtampai, rekomenduojame naudoti 630 A vardinę srovę su 25 kA trumpalaikiu atsparumu, kad būtų galima veiksmingai valdyti galimų gedimų sroves. Dėl konkrečių apkrovų skaičiavimų kreipkitės į mūsų inžinierius.

Kodėl verta rinktis „Lugao Power Co., Ltd.“?

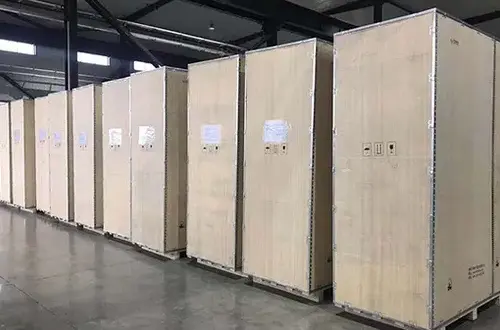

Įrodyta eksporto patirtis:Per pastaruosius 5 metus Filipinuose, Vietname, Saudo Arabijoje ir Nigerijoje sėkmingai dislokuota daugiau nei 500 vienetų, todėl mūsų pakavimo sprendimai (įskaitant sutvirtintas plienines dėžes ir VCI antikorozinę plėvelę) yra išbandomi tolimųjų jūrų krovinių ir drėgnų uostų gabenimui.

Tikras pritaikymas:Be RAL spalvų derinimo, mes siūlome pritaikytus CT / VT santykius ir pagalbinių kontaktų konfigūracijas, kad atitiktų jūsų esamas apsaugos relių schemas (suderinamas su ABB / Siemens / Schneider).

Agile tiekimo grandinė:Naudodami vietinę komponentų ekosistemą, garantuojame 15–20 dienų pristatymo laiką, žymiai greičiau nei Europos kolegos, neprarandant pagrindinių komponentų kokybės (VS1/ZN63 vakuuminiai pertraukikliai).

Atsakymas po pardavimo

Karštoji linija:Į techninius klausimus atsakyta per 2 valandas (24/7).

Atsarginių dalių logistika:Svarbiausios atsarginės dalys pristatomos per DHL/FedEx per 48 valandas.

Skaitmeninė dokumentacija:Prieš laivui išvykstant per debesies nuorodą pateikiame visas angliškas laidų schemas, SLD ir naudojimo vadovus, kad jūsų vietos komanda galėtų pasiruošti iš anksto.
